Предохранители и реле Hummer H2 (2002-2007)

Схемы относятся к указанным годам и вариантам Hummer H2 (2002-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hummer.

Расположение предохранителей Hummer H2 2002-2007 гг.

Расположение предохранителей Hummer H2 2002-2007 гг.

Предохранители прикуривателя (розетка) в Hummer H2 расположены в блоке предохранителей панели приборов («ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2» — 2003-2004 гг. гг.), а в моторном отсеке — см. предохранители «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» и «CIG LTR».

Блоки предохранителей в салоне

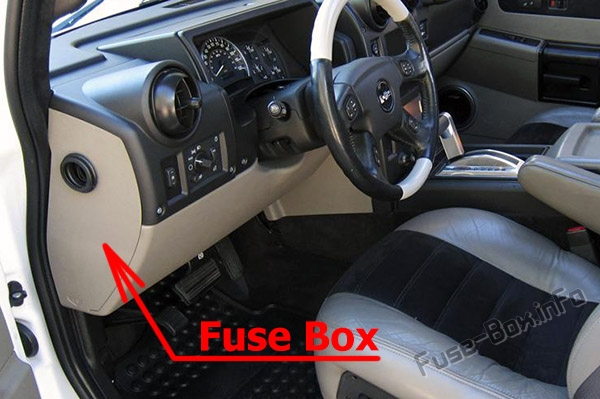

Расположение блока предохранителей

Блок предохранителей приборной панели расположен за крышкой на краю приборной панели со стороны водителя. Снимите крышку, чтобы получить к ней доступ.Расположение блока предохранителей

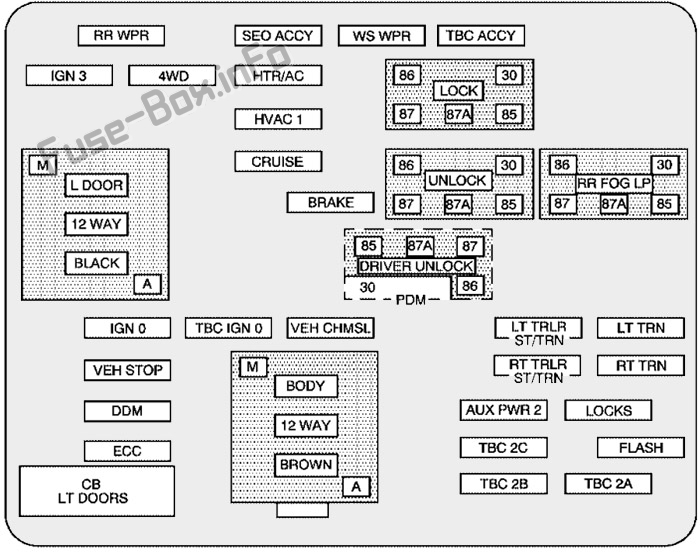

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей панели приборов
NameОписание
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬПереключатель стеклоочистителя заднего стекла
SEO ACCY2003: Не используется
2004–2007: Дополнительное оборудование для специального оборудования
WS WPRДворники
уточняетсяАксессуар контроллера кузова грузовика
IGN 3Модуль обогрева задних сидений
4WDПереключатель полного привода, переключатель/модуль пневматической подвески
HTR кондиционерНе используется
LOCKРеле дверного замка с электроприводом (функция блокировки)
ОВКВ 1Внутреннее зеркало заднего вида, система климат-контроля
L ДВЕРЬСоединение жгута проводов двери водителя
КРУИЗКруиз-контроль
РАЗБЛОКИРОВАТЬРеле дверного замка с электроприводом (функция отпирания)
RR ФОГ ЛПНе используется
ТОРМОЗТормозной переключатель
PDM2003: Модуль пассажирской двери
РАЗБЛОКИРОВКА ВОДИТЕЛЯ2004-2007: Реле замка двери с электроприводом (функция отпирания двери водителя)
IGN 0Блокировка переключения передач при торможении, модуль управления силовым агрегатом, трансмиссия
Уточняется IGN 0Контроллер кузова грузовика
ВЕХ ЧМСЛАвтомобиль и прицеп с высоким стоп-сигналом
ЛТ ТРЛР СТ/ТРНЛевый указатель поворота/стоп-трейлер
ЛТ РННСигналы левого поворота и боковые маркеры
СТОПСтоп-сигналы автомобиля, тормозной модуль, электронный модуль управления дроссельной заслонкой
РТ ТРЛР СТ/ТРНСигнал правого поворота/стоп-трейлер
РТ РНСигналы правого поворота и боковые маркеры
BODYСоединитель жгута
DDMМодуль водительской двери
ЗАМКИПитание реле электрического замка задних дверей и двери багажного отделения
ECC2003: Не используется
2004-2007: Задняя дверь
уточняется 2СКонтроллер кузова грузовика
ВСПЫШКАМодуль флешера
ДВЕРИ CB LTАвтоматический выключатель стеклоподъемника левой задней двери и модуль двери водителя
ТВЦ 2БКонтроллер кузова грузовика
ТВЦ 2АКонтроллер кузова грузовика
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 22003-2004 гг.: Розетки приборной панели, розетки в задней части багажного отделения.

2005–2007: Контроллер Midgate (только SUT) — автоматический выключатель

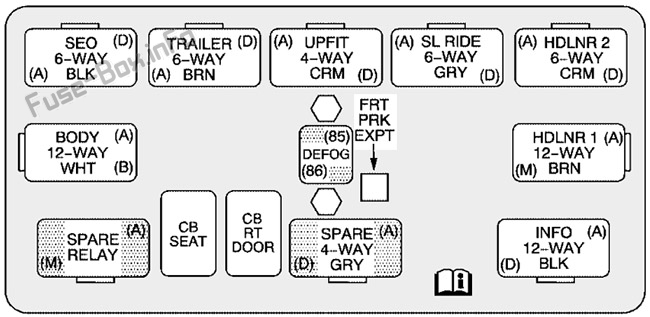

Центральный служебный блок приборной панели

Он расположен под приборной панелью, слева от рулевой колонки.Центральный служебный блок приборной панели

NameОписание
SEO2003-2005: Опция специального оборудования / Разъем жгута проводов внедорожных фонарей

2006–2007: Вариант специального оборудования
ТРЕЙЛЕР2003-2005: Тормозная проводка прицепа

2006-2007: Тормозная проводка прицепа, разъем жгута проводов внедорожных фонарей
ПОВЫШЕНИЕУстановщик (не используется)
СЛ ПОЕЗДКАРегулятор плавности хода (не используется)
HDLNR 2Разъем проводки обшивки потолка 2
BODYРазъем проводки кузова
УДАЛЕНИЕ ТУМАНАРеле заднего обогревателя
HDLNR 1Разъем проводки обшивки потолка 1
ЗАПАСНОЕ РЕЛЕНе используется
СИДЕНЬЕ CBАвтоматический выключатель модуля сиденья водителя и пассажира
КБ РТ ДВЕРЬСтеклоподъемник задний правый, модуль двери пассажира
ЗАПАСНОЙНе используется
INFOИнформационно-развлекательный блок (не используется)

Блок предохранителей в моторном отсеке

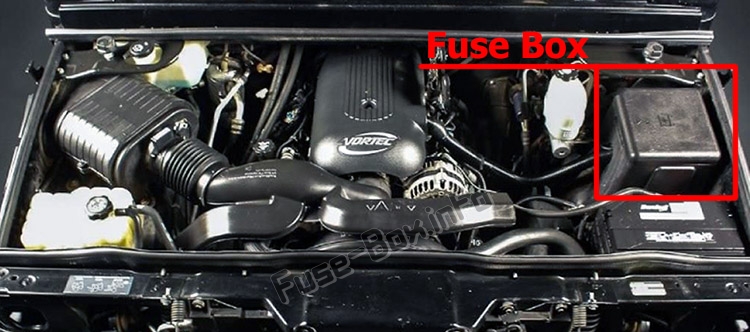

Расположение блока предохранителей

Расположение блока предохранителей

Схемы блока предохранителей

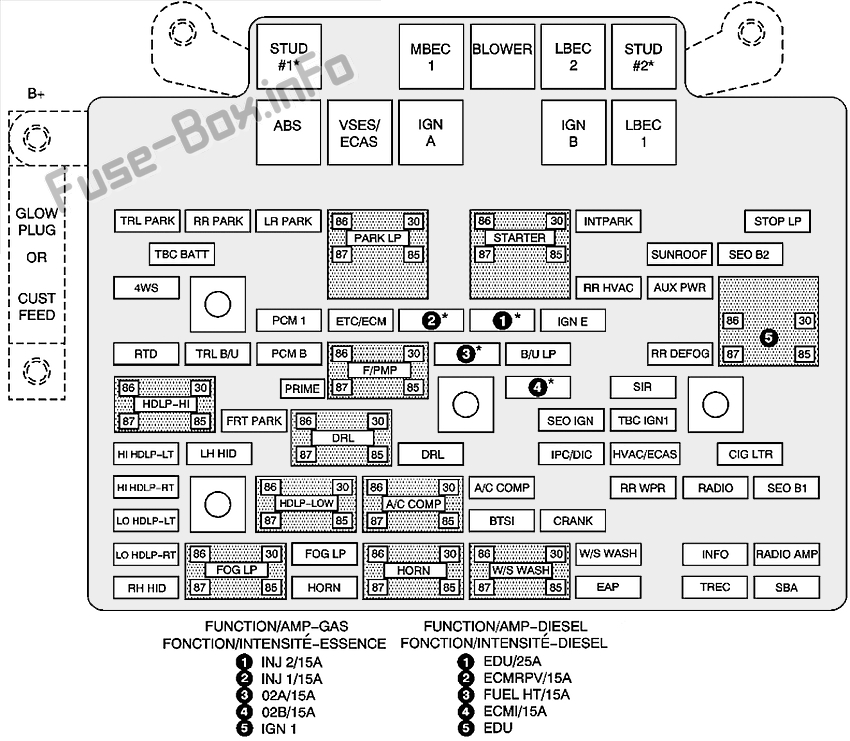

2003-2004 гг.Схемы блока предохранителей

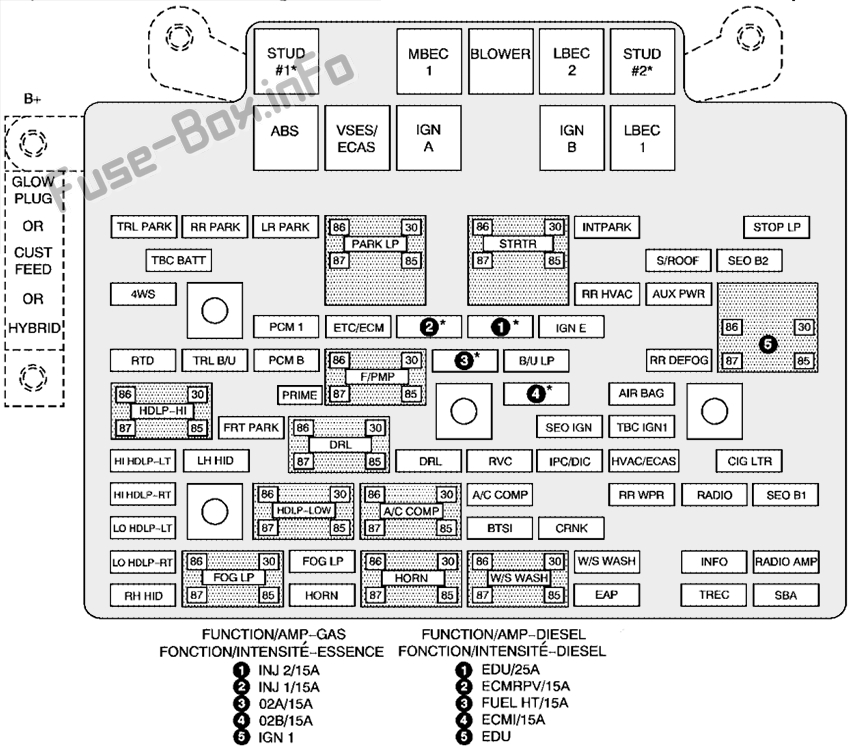

2005Схемы блока предохранителей

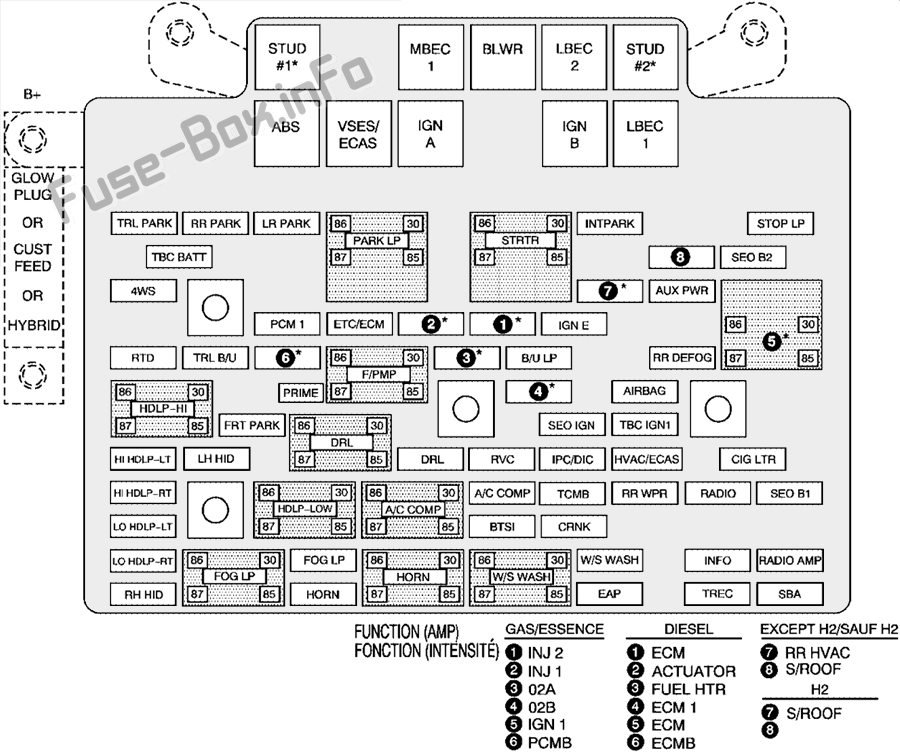

2006Схемы блока предохранителей

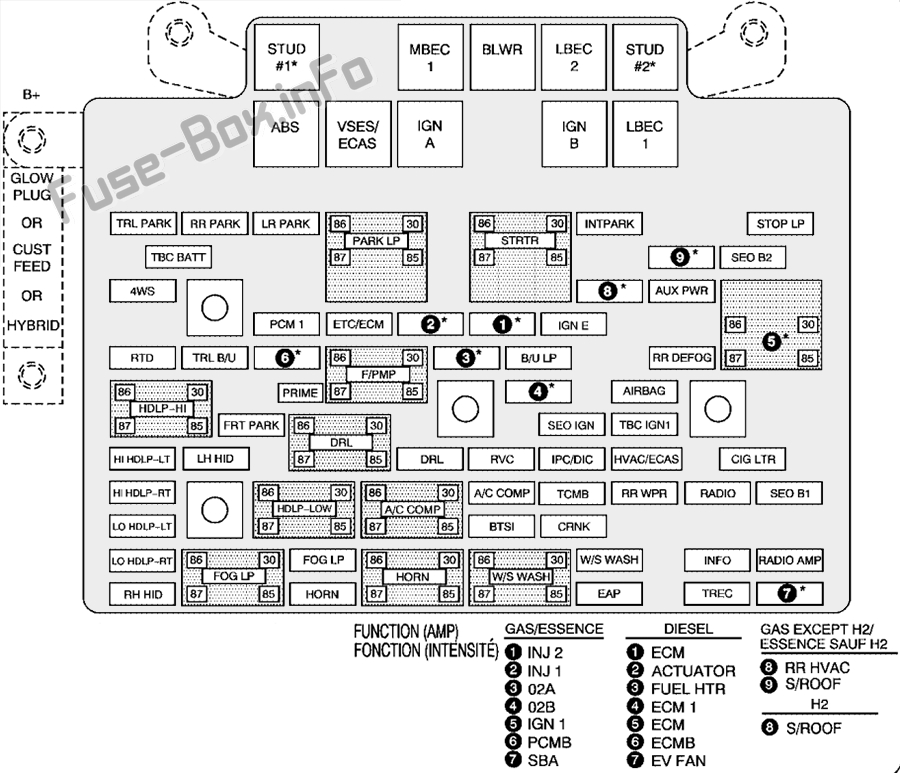

2007Схемы блока предохранителей

Назначение предохранителей и реле в моторном отсеке
NameОписание
СВЕЧА НАКАЛИВАНИЯНе используется
ПОТРЕБИТЕЛЬСКАЯ ПОДАЧАБензин Аксессуар Мощность
ГИБРИДНЫЙ2005: Гибрид
2006-2007: Не используется
WSW/HTRОмыватель ветрового стекла с подогревом (только для специальной версии)
ШПИЛЬКА №1Электропроводка дополнительного оборудования/прицепа
МБЕС 1Центральная электрическая подача со средней шиной, передние сиденья, правые двери
BLWR / ВОЗДУХОДУВКАПередний вентилятор климат-контроля
ЛБЭК 2Левый электрический центр, дверные модули, дверные замки, дополнительная розетка питания — задний грузовой отсек и приборная панель
ШПИЛЬКА №2Аксессуар Питание/Электропроводка прицепа Тормозная подача
ABSАнтиблокировочная система тормозов
ВСЕС/ЭКАСПневмоподвеска с электронным управлением
IGN АВыключатель зажигания
IGN БВыключатель зажигания
ЛБЭК 1Электрический центр левой шины, левые двери, контроллер кузова грузовика, мигающий модуль
ТРЛ ПАРКГабаритные огни Прицеп Проводка
РР ПАРКЗадние стояночные и боковые габаритные огни со стороны пассажира
ЛР ПАРКЗадние стояночные и боковые габаритные огни со стороны водителя
ПАРК ЛПРеле стояночных огней
СТРТР / СТАРТЕРРеле стартера
ИНТПАРКГабаритные огни на крыше
СТОП ЛПСтоп-сигналы
УТВЕРЖДАЕТСЯ БАТТПитание от батареи контроллера кузова грузовика
SEO B2Внедорожные лампы
4WS2003-2005: Канистра соленоида вентиляции
2006-2007: Не используется
ОВКВНе используется
ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ2003-2004 гг.: Вспомогательная розетка - Консоль
2005-2007: Розетки приборной панели, розетки в задней части багажника, консоль
ПКМ 1Модуль управления силовым агрегатом
ЭТК/ЭБУЭлектронное управление дроссельной заслонкой, электронный контроллер тормозов
ИГН ЭКомбинация приборов, реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера, электронный тормозной контроллер, переключатель режимов TC2
RTDПитание от батареи электронного контроллера тормозов
ТРЛ Б/УПроводка прицепа резервных фонарей
Ф/ПМПРеле топливного насоса)
Б/У ЛПФонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач
RR УДАЛЕНИЕ ТУМАНАОбогрев заднего стекла
HDLP-HIРеле дальнего света фар
ОСНОВНОЙНе используется
ПОДУШКА БЕЗОПАСНОСТИ / СЭРДополнительная надувная удерживающая система
ФРТ ПАРКПередние габаритные огни, боковые габаритные огни
DRLДневные ходовые огни (реле)
SEO IGNРеле заднего обогревателя
уточняется IGN1Зажигание контроллера кузова грузовика
ПРИВЕТ HDLP-LTФара дальнего света со стороны водителя
левый HIDНе используется
DRLДневные ходовые огни
RVCРегулируемое управление напряжением
МПК/ДИККомбинация приборов/ информационный центр водителя
ОВКВ/ECASКонтроллер климат-контроля/пневматическая подвеска с электронным управлением
CIG LTRЗажигалка
ПРИВЕТ HDLP-RTФара дальнего света со стороны пассажира
HDLP-НИЗКИЙРеле ближнего света фар
КОМПЛЕКС КОНДИЦИОНЕРАРеле компрессора кондиционера
КОМПЛЕКС КОНДИЦИОНЕРАКомпрессор кондиционера
TCMBМодуль управления коробкой передач
RR WPRЗадний стеклоочиститель/омыватель
РАДИОАудио система
SEO B1Электрический центр со средней шиной, универсальная домашняя дистанционная система, задние сиденья с подогревом
ЛО HDLP-LTБлижний свет фары со стороны водителя
BTSIТормозная система блокировки переключения передач
CRNKСтартовая система
LO HDLP-RTФара ближнего света со стороны пассажира
ФОГ ЛПНе используется
ФОГ ЛПНе используется
HORNРеле звукового сигнала
W/S СТИРКАРеле насоса омывателя ветрового и заднего стекла
W/S СТИРКАНасос омывателя ветрового и заднего стекла
INFOOnStar
РАДИО УСИЛИТЕЛЬРадиоусилитель
ПРАВАЯ СПРЯТАННАЯНе используется
HORNHorn
EAPНе используется
TRECМодуль полного привода
SBAНе используется
INJ2Катушка зажигания, топливные форсунки, ряд 2
INJ1Катушка зажигания, топливные форсунки, ряд 1
O2AДатчики кислорода.
O2BДатчики кислорода.
IGN1Зажигание 1
ПКМ БМодуль управления силовым агрегатом, топливный насос.
SBAДополнительная система помощи при торможении / Не используется.
S/КРЫШАЛюк.
