Предохранители и реле Hummer H2 (2008-2010)
Схемы относятся к указанным годам и вариантам Hummer H2 (2008-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hummer.
Расположение предохранителей Hummer H2 2008-2010 гг.
Предохранители прикуривателя (розетка) в Hummer H2 расположены в блоке предохранителей приборной панели (см. предохранители «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» — розетки питания задних грузовых аксессуаров, «ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2» — розетки питания напольной консоли) и в моторном отсеке (#44 — прикуриватель, розетка вспомогательного питания).
Оглавление
Блоки предохранителей в салоне
Блоки предохранителей в салоне

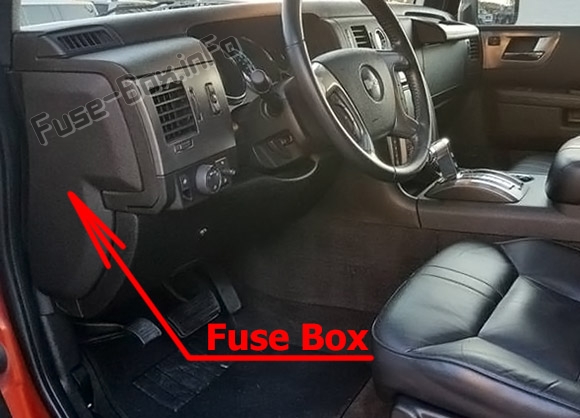

Расположение блока предохранителей
Блок предохранителей приборной панели расположен за крышкой на краю приборной панели со стороны водителя. Снимите крышку, чтобы получить доступ к блоку предохранителей.

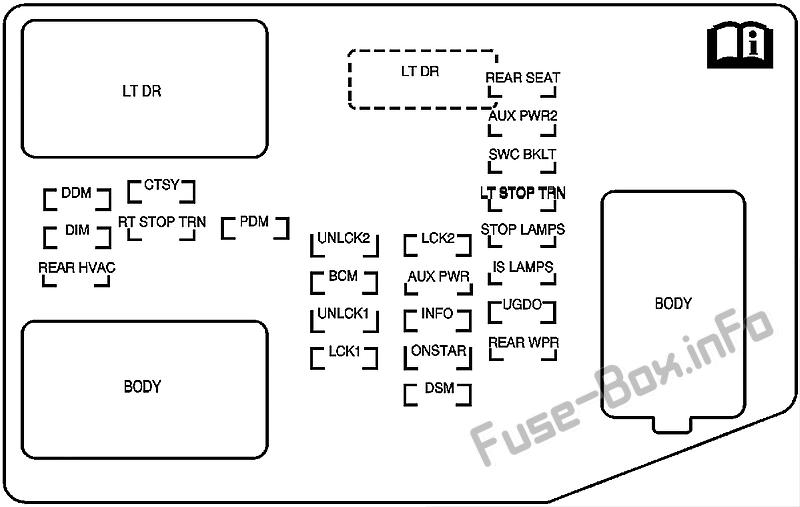

Схема блока предохранителей
| Name | Описание |
|---|---|
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Розетки питания для задних грузовых аксессуаров |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2 | Розетки на напольной консоли |
| BCM | Модуль управления кузовом |
| CTSY | Купольные фары, указатель поворота со стороны переднего пассажира |
| DDM | Модуль водительской двери |
| DIM | Подсветка панели приборов |
| DSM | Модуль водительского сиденья |
| INFO | Информационно-развлекательная система, система дистанционного доступа без ключа |
| ИС ЛПС | Внутренние лампы |
| LCK1 | Замок двери с электроприводом 1 (функция блокировки) |
| LCK2 | Блокировка двери с электроприводом 2 (функция блокировки) |
| LT ДР | Автоматический выключатель стеклоподъемника со стороны водителя |
| ЛТ СТОП РН | Сигнал поворота со стороны водителя, стоп-сигнал |
| ОНСТАР | OnStar |
| PDM | Модуль пассажирской двери |
| ЗАДНИЙ ОВКВ | Задний климат-контроль |
| ЗАДНЕЕ СИДЕНЬЕ | Задние сиденья |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| РТ СТОП ТРН | Сигнал поворота со стороны пассажира, стоп-сигнал |
| СТОП-ЛАМПЫ | Стоп-сигналы, центральный высокий стоп-сигнал |
| SWC БКЛТ | Подсветка органов управления на руле |
| UGDO | Универсальная домашняя удаленная система |
| UNLCK1 | Замок двери с электроприводом 1 (функция разблокировки) |
| UNLCK2 | Замок двери с электроприводом 2 (функция разблокировки) |
| Соединитель жгута | |
| LT ДР | Соединение жгута проводов двери водителя |
| BODY | Соединитель жгута |
| BODY | Соединитель жгута |

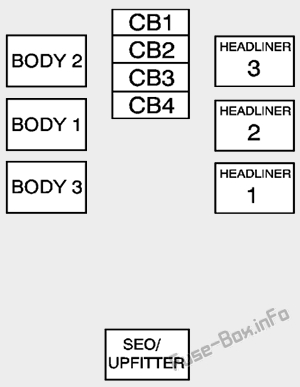

Центральный блок предохранителей приборной панели
Он расположен под приборной панелью, слева от рулевой колонки.
| Name | Описание |
|---|---|
| Соединители жгута: | |
| КОРПУС 2 | Соединитель ремня безопасности тела 2 |
| ТЕЛО 1 | Соединитель ремня безопасности тела 1 |
| КОРПУС 3 | Соединитель ремня безопасности тела 3 |
| ХЕДЛАЙНЕР 3 | Разъем жгута обшивки потолка 3 |
| ХЕДЛАЙНЕР 2 | Разъем жгута обшивки потолка 2 |
| ХЕДЛАЙНЕР 1 | Разъем жгута обшивки потолка 1 |
| SEO/УЛУЧШЕНИЕ | Опция специального оборудования Соединитель жгута проводов Upfitter |
| Автоматические выключатели: | |
| CB1 | Стеклоподъемник со стороны пассажира |
| CB2 | Пассажирское место |
| CB3 | Сиденье водителя |
| CB4 | Заднее раздвижное окно |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

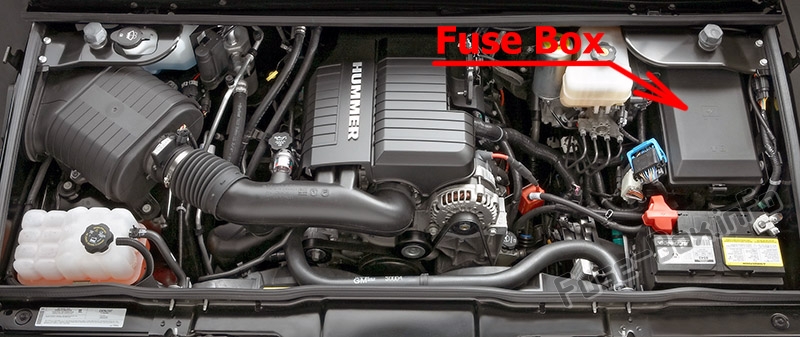

Расположение блока предохранителей

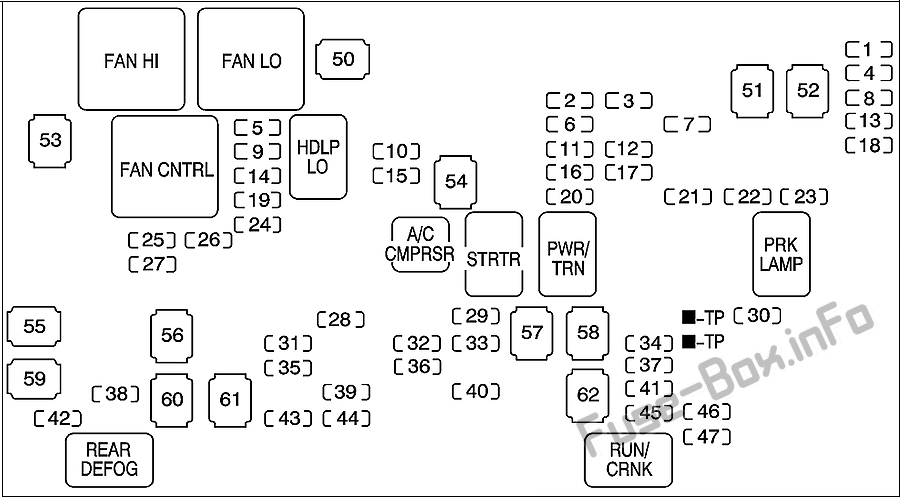

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Левый стоп-сигнал прицепа/поворотник |
| 2 | Управление двигателем |
| 3 | Модуль управления двигателем, управление дроссельной заслонкой |
| 4 | Правый стоп-сигнал прицепа/поворотник |
| 5 | Передняя шайба |
| 6 | Датчики кислорода |
| 7 | Система курсовой устойчивости, АБС-2 |
| 8 | Фонари заднего хода прицепа |
| 9 | Левая фара ближнего света |
| 10 | Модуль управления двигателем (аккумулятор) |
| 11 | Топливные форсунки, катушки зажигания (правая сторона) |
| 12 | Модуль управления коробкой передач (аккумулятор) |
| 13 | Фонари заднего хода автомобиля |
| 14 | Правая фара ближнего света |
| 15 | Компрессор кондиционера |
| 16 | Датчики кислорода |
| 17 | Органы управления коробкой передач (зажигание) |
| 18 | Топливный насос |
| 19 | Задний омыватель |
| 20 | Топливные форсунки, катушки зажигания (левая сторона) |
| 21 | Лампы для парковки трейлеров |
| 22 | Левые парковочные фонари |
| 23 | Правые парковочные фонари |
| 24 | Horn |
| 25 | Правая боковая фара дальнего света |
| 26 | Дневные ходовые огни (ДХО) |
| 27 | Левая фара дальнего света |
| 28 | Люк на крыше |
| 29 | Система зажигания с ключом, система защиты от кражи |
| 30 | Стеклоочиститель |
| 31 | Использование SEO B2 Upfitter (батарея) |
| 32 | Пневматическая подвеска с электрическим управлением |
| 33 | Климат-контроль (аккумулятор) |
| 34 | Система подушек безопасности (зажигание) |
| 35 | Усилитель |
| 36 | Аудио система |
| 37 | Разное (зажигание), круиз-контроль, камера заднего вида |
| 38 | Система подушек безопасности (аккумулятор) |
| 39 | Кластер панели приборов |
| 40 | Бег, Аксессуар |
| 41 | Дополнительный климат-контроль (зажигание) |
| 42 | Задний обогреватель |
| 43 | Использование SEO B1 Upfitter (батарея) |
| 44 | Прикуриватель, дополнительная розетка |
| 45 | Опция специального оборудования (SEO) |
| 46 | Климат-контроль (зажигание) |
| 47 | Модуль управления двигателем (зажигание) |
| 50 | Охлаждающий вентилятор 1 (корпус J) |
| 51 | Пневматическая подвеска с электронным управлением (J-Case) |
| 52 | Система курсовой устойчивости, АБС-1 (J-Case) |
| 53 | Охлаждающий вентилятор 2 (корпус J) |
| 54 | Стартер (J-кейс) |
| 55 | Шпилька 2 Тормозной модуль прицепа (корпус J) |
| 56 | Электрический центр левой шины 1 (корпус J) |
| 57 | Система омывателя ветрового стекла с подогревом (J-Case) |
| 58 | Система полного привода (J-Case) |
| 59 | Шпилька 1 Разъем прицепа Питание от аккумуляторной батареи (корпус J) |
| 60 | Электрический центр 1 со средней шиной (корпус J) |
| 61 | Вентилятор климат-контроля (J-Case) |
| 62 | Левый электрический центр 2 с шиной (корпус J) |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO | Фара ближнего света |
| Кондиционер CMPRSR | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/ТРН | Силовой агрегат |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| ПУСК/НАЧАЛО | Коммутируемая мощность |
