Предохранители и реле Hyundai Accent (LC, 2000-2006)
Схемы относятся к указанным годам и вариантам Hyundai Accent (LC, 2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Accent 2000-2006 гг.
Использована информация из руководств по эксплуатации 2003, 2004, 2005 и 2006 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранитель прикуривателя (розетки) в Hyundai Accent Это предохранитель №15 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон
Блок предохранителей находится под приборной панелью, со стороны водителя (кик-панель).

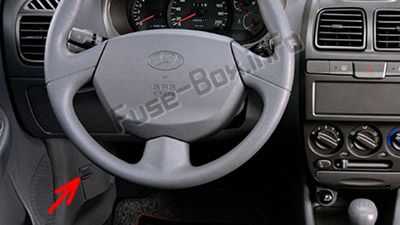

Автомобили с левым рулем

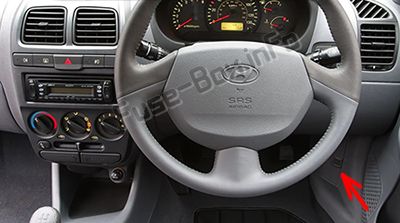

Автомобили с правым рулем
Моторного отсека

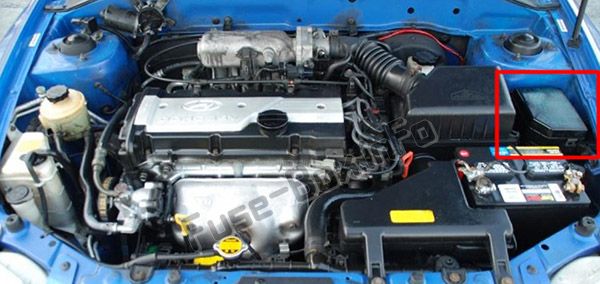

Блок предохранителей находится в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей

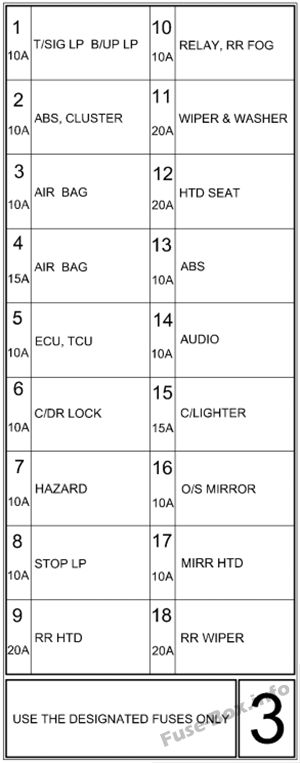

Пассажирский салон
| № | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| 1 | 10A | Предупреждение об опасности, выключатель фонаря заднего хода, переключатель диапазонов коробки передач, блок управления коробкой передач и блокировкой ключа |
| 2 | 10A | ETACM, Резистор предварительного возбуждения, Комбинация приборов, Таймер ремня безопасности |
| 3 | 10A | Приборный щиток |
| 4 | 15A | Воздушная подушка |
| 5 | 10A | ECM, рычаг переключения передач, переключатель диапазонов коробки передач, датчик массового расхода воздуха, датчик скорости автомобиля, датчик воды |
| 6 | 10A | Замок двери с электроприводом |
| 7 | 10A | Предупреждение об опасности, ETACM |
| 8 | 10A | Стоп-сигнал, рычаг переключения передач A/T, соленоид блокировки ключа A/T |
| 9 | 20A | Обогрев заднего стекла |
| 10 | 10A | Головной свет, Электростеклоподъемники, Корректор фар, Омыватель фар, ETACM, Передняя противотуманная фара, Управление вентилятором, Задний прерывистый омыватель, Реле топливного фильтра |
| 11 | 20A | Передний стеклоочиститель и омыватель |
| 12 | 20A | Подогрев сиденья |
| 13 | 10A | Управление АБС, прокачка АБС |
| 14 | 10A | Цифровые часы, аудиосистема, коробка передач и блокировка кнопок |
| 15 | 15A | Зажигалка |
| 16 | 10A | Наружное зеркало с электроприводом |
| 17 | 10A | Обогрев заднего стекла и наружных зеркал заднего вида |
| 18 | 20A | Задний стеклоочиститель |

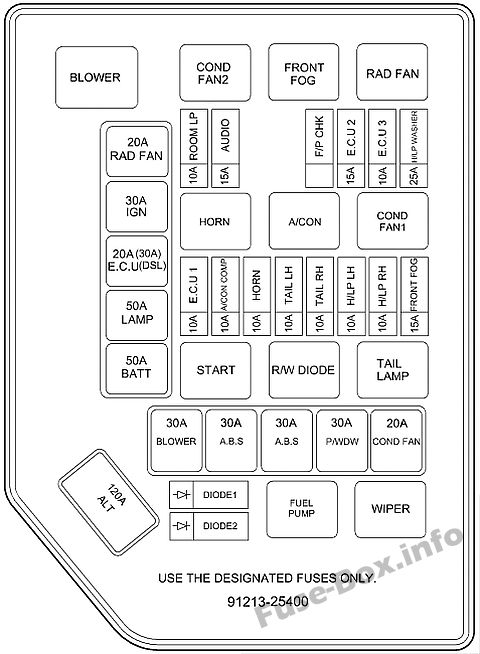

Моторного отсека
Дополнительный блок предохранителей (только дизель):
| NAME | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | ||
| ALT | 120A | Зарядка (генератор) |
| АККУМУЛЯТОР | 50A | Предохранитель 6, 7, 8, 9, предохранитель звукового сигнала, предохранитель освещения салона |
| LAMP | 50A | Предохранитель фар, предохранитель передних противотуманных фар, реле задних фонарей, предохранитель омывателей H/LP |
| ECU | 20A | Реле управления двигателем, генератор, реле топливного насоса, предохранитель ECU №3 |
| IGN | 30A | Источник питания зажигания, пусковое реле |
| РАД ВЕНТИЛЯТОР | 20A | Управление вентилятором радиатора |
| ВОЗДУХОДУВКА | 30A | Управление вентилятором |
| ABS | 30A | Управление АБС, разъем для прокачки АБС |
| ABS | 30A | Управление АБС, разъем для прокачки АБС |
| П/ВДВ | 30A | Электростеклоподъемник |
| ВЕНТИЛЯТОР КОНДИЦИОНЕРА | 20A | Управление вентилятором конденсатора |
| HTR | 60A | Вспомогательный обогреватель |
| HTR | 30A | Вспомогательный обогреватель |
| GLOW | 80A | Реле свечи накаливания |
| Ф/ХТР | 30A | Подогреватель топлива |
| ПРЕДОХРАНИТЕЛИ: | ||
| ЭБУ №1 | 10A | Вентилятор радиатора, Вентилятор конденсатора, ECM, Датчик кислорода, Клапан управления продувкой, SMATRA, Реле свечей накаливания, Реле отопителя, Выключатель стоп-сигналов |
| А/КОН КОМП | 10A | Реле кондиционера |
| HORN | 10A | Реле звукового сигнала |
| ХВОСТ ЛЕВЫЙ | 10A | Лампы освещения, левый задний комбинированный фонарь, лампа номерного знака, управление ДХО, габаритный фонарь, реле омывателя высокого/низкого давления |
| ХВОСТ ПРАВЫЙ | 10A | Задний правый комбинированный фонарь, Фонарь номерного знака, Габаритный фонарь |
| В/Н ЛГ | 10A | Левая фара, ДХО, Комбинация приборов |
| В/Н ПРАВ. | 10A | Правая фара |
| ПЕРЕДНИЙ ПРОТИВОТУМАН | 15A | Реле передних противотуманных фар |
| КОМНАТА LP | 10A | Комбинация приборов, подсветка салона, лампа освещения багажника, ETACM, DLC, дверная сигнализация, универсальный разъем для проверки |
| АУДИО | 15A | Аудио, Цифровые часы, Антенна с питанием, Переключатель кондиционера, Переключатель задних противотуманных фар |
| ЭБУ №2 | 15A | Привод холостого хода, ECM, датчик положения распредвала, привод EGR, привод дроссельной заслонки |
| ЭБУ №3 | 10A | ECM |
| ШАЙБА В/Л | 25A | Мотор омывателя фар |
| F/ПРОВЕРКА НАСОСА (E50) | Реле топливного насоса, двигатель топливного насоса |
