Предохранители и реле Hyundai Coupe / Tiburon (2002-2008)

Схемы относятся к указанным годам и вариантам Hyundai Coupe / Tiburon (2002-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai Coupe/Tiburon 2002-2008 гг.

Расположение предохранителей Hyundai Coupe/Tiburon 2002-2008 гг.

Предохранитель прикуривателя (розетки) в Hyundai Coupe/Tiburon находится в блоке предохранителей панели приборов (см. предохранитель «С/СВЕТ»).

Расположение блока предохранителей

Внутри крышек панели предохранителей/реле вы можете найти этикетку предохранителя/реле с указанием названия предохранителя/реле и емкости. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.

Приборная доска

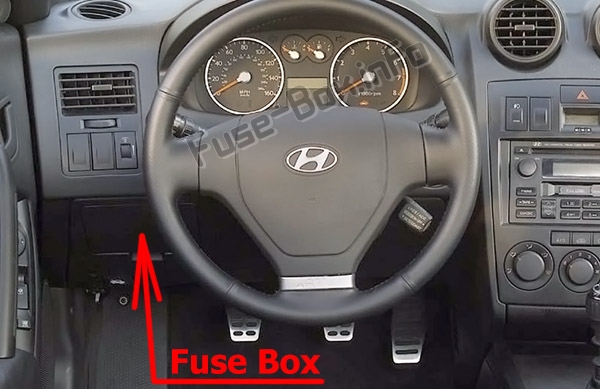

Блок предохранителей расположен в нижней части приборной панели рядом с кнопкой открытия капота.Приборная доска

Автомобили с левым рулем
Приборная доска

Автомобили с правым рулем
Приборная доска

Моторного отсека

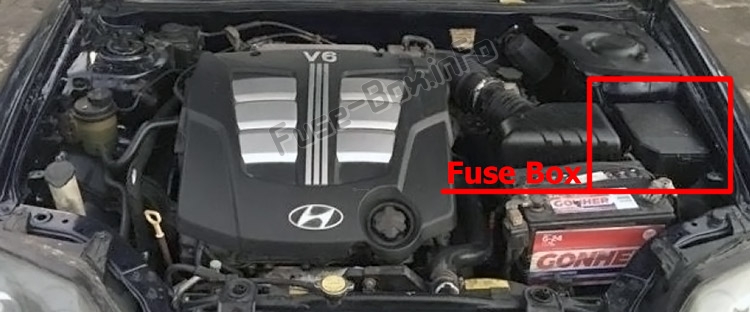

Блок предохранителей находится в моторном отсеке (слева).Моторного отсека

Схемы блока предохранителей

2002, 2003

Приборная доска

Приборная доска

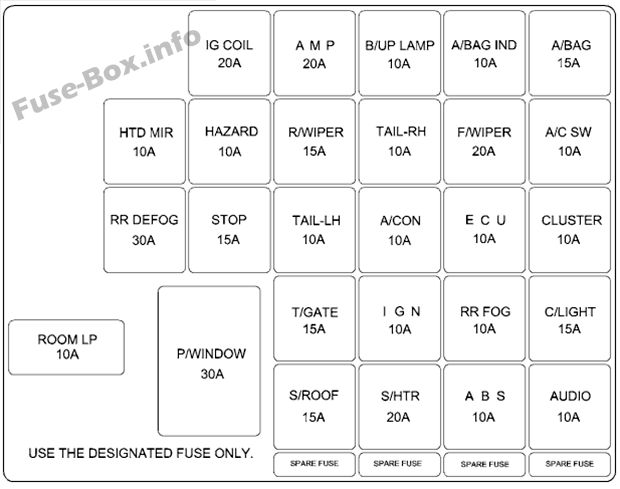

Назначение предохранителей в панели приборов (2002, 2003)
NAMEНоминал, АмперЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
ИС КАТУШКА20AКатушка зажигания, ЕСМ
AMP20AAMP. Мультиманометрический блок
ЛАМПА Б/ВВЕРХ10AБ/верхняя лампа
A/СУМКА ИНД.10AИндикатор подушки безопасности
СУМКА15AВоздушная подушка
ХТД МИР10AОбогрев наружных зеркал
ОПАСНОСТЬ10AПредупреждающий световой сигнал опасности
Р/ДВИГАТЕЛЬ15AСтеклоочиститель заднего стекла
ХВОСТ-ПРАВЫЙ10AЗадний свет
F/СТЕКЛООЧИСТИТЕЛЬ20AСтеклоочиститель переднего стекла
Кондиционер SW10AА/Кондиционер
RR DEFOG30AОбогрев заднего стекла
STOP15AСтоп-сигнал
ХВОСТ-ЛЕВЫЙ10AЗадний свет
А/КОН10AА/Кондиционер
ECU10AECM, мультиманометрический блок, TCM
КЛАСТЕР10AКластер
КОМНАТА LP10AКарта Свет, Часы, Аудио
П/ОКНО30AСтеклоподъемник
Т/ВОРОТА15AДверь хэтчбека открыта
IGN10AA/Con, датчик AQS
РР противотуманные фары10AЗадний туман
С/СВЕТ15AC/зажигалка, наружное зеркало
S/КРЫША15AЛюк на крыше
S/HTR20AПодогрев сиденья
ABS10AАБС. ТКС
АУДИО10AАудио, Часы

Моторного отсека

Моторного отсека

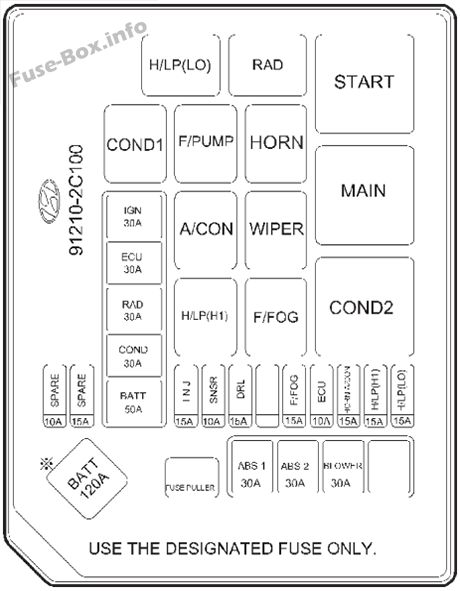

Назначение предохранителей в моторном отсеке (2002, 2003)
NAMEНоминал, АмперЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
BATT100AГенератор
BATT50AГенератор
COND30AВентилятор конденсатора
RAD30AВентилятор радиатора
ECU30AУправление двигателем, ЕСМ. Управление банкоматом
IGN30AЗажигание, пусковое реле
АБС 130AABS
АБС 230AABS
ВОЗДУХОДУВКА30Aвоздуходувка
INJ15AИнжектор
SNSR10A0 2 Датчик, ЕСМ
DRL15ADRL
Ф/туман15AПередняя противотуманная фара
ECU10AТКМ, ЭБУ
СИГНАЛ, А/КОН15AРог. А/кондиционер
В/ЛП (H1)15AГоловной свет (высокий)
H/LP (LO)15AГоловной свет (НИЗКИЙ)

2004, 2005, 2006, 2007, 2008

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2004-2008 гг.)
NAMEНоминал, АмперЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
ИС КАТУШКА20AКатушка зажигания (1,6 л/2,7 л), электронное хромированное зеркало
AMP20AAMP
ЛАМПА Б/ВВЕРХ10AВыключатель фонаря заднего хода, переключатель диапазона коробки передач, модуль круиз-контроля, выключатель стоп-сигнала
A/СУМКА ИНД.10AКомбинация приборов (A/СУМКА ИНД..)
СУМКА15AМодуль управления SRS
ХТД МИР10AОбогрев зеркал
ОПАСНОСТЬ10AРеле опасности
Р/ДВИГАТЕЛЬ15AМотор заднего стеклоочистителя, реле прерывистого режима работы заднего стеклоочистителя
ХВОСТ-ПРАВЫЙ10AПравый задний фонарь, лампа в перчаточном ящике
F/СТЕКЛООЧИСТИТЕЛЬ20AЭлектродвигатель переднего стеклоочистителя, реле переднего стеклоочистителя
ПО кондиционера / ЗАПЧАСТИ10AРеле вентилятора, двигатель вентилятора (ИЛИ ЗАПЧАСТИ)
RR DEFOG30AРеле обогревателя
STOP15AВыключатель стоп-сигнала, реле звукового сигнала охранной сигнализации, реле складывания/раскладывания
ХВОСТ-ЛЕВЫЙ10AЛевые задние фонари
А/КОН10AМодуль управления кондиционером, реле вентилятора
ECU10AECM, мультиманометр, TCM, датчик скорости автомобиля
КЛАСТЕР10AКомбинация приборов (питание), резистор возбуждения, модуль управления ДХО, генератор
КОМНАТА LP10AКомнатная лампа, часы, аудио, разъем для передачи данных, мультиманометр
П/ОКНО30AРеле стеклоподъемника
Т/ВОРОТА15AПереключатель крышки багажника
IGN10AДатчик AQS, реле фар, модуль управления ДХО
РР противотуманные фары10AЗадний противотуманный фонарь
С/СВЕТ15AПрикуриватель, переключатель наружного зеркала заднего вида
S/КРЫША15AЛюк на крыше, блокировка двери с электроприводом/реле разблокировки
S/HTR20AПодогрев сиденья
ABS10AБлок управления ESP/ABS
АУДИО10AАудио, цифровые часы

Моторного отсека

Моторного отсека

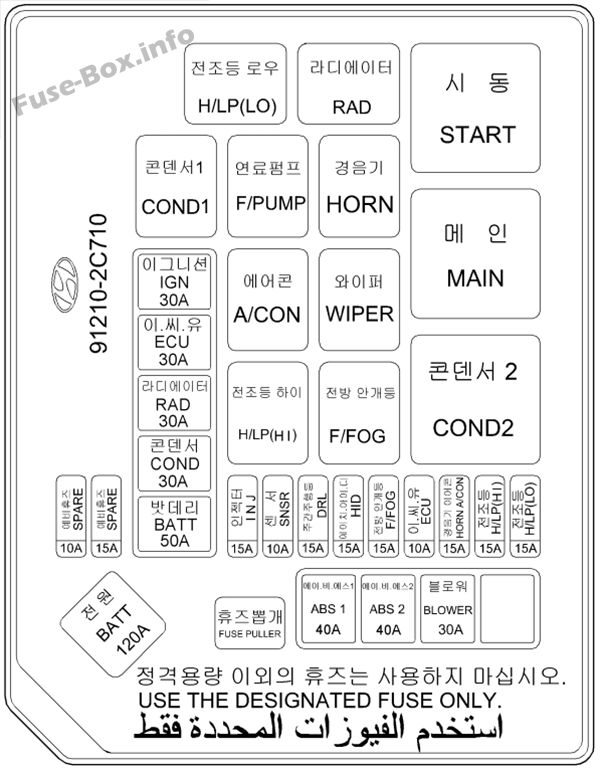

Назначение предохранителей в моторном отсеке (2004-2008 гг.)
NAMEНоминал, АмперЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
BATT120AГенератор (1,6 л/2,0 л)
BATT50ABCM BOX (реле задних фонарей, разъем питания, предохранитель (2,7,12,13,19,20,24))
COND30AРеле вентилятора конденсатора
RAD30AРеле вентилятора радиатора
ECU30AРеле управления двигателем, реле топливного насоса, реле управления коробкой передач, генератор, ECM (1,6 л/2,7 л), PCM (2,0 л)
IGN30AЗамок зажигания, пусковое реле
АБС 140AБлок управления ABS/ESP, разъем для стравливания воздуха ESP
АБС 240AБлок управления ABS/ESP, разъем для стравливания воздуха ESP
ВОЗДУХОДУВКА30AРеле вентилятора
INJ15AИнжектор
SNSR10AДатчик кислорода, датчик положения распредвала, привод управления холостым ходом
DRL15AМодуль управления ДХО
Ф/туман15AРеле передних противотуманных фар
ECU10ATCM (2,7 л), ECM (2,7 л/1,6 л)
ГОРН.А/КОН15AРеле звукового сигнала, реле кондиционера
H/LP (привет)15AРеле головного света (высокий уровень)
H/LP (LO)15AРеле головного света (низкий уровень)
