Предохранители и реле Hyundai Azera (HG, 2011-2017)

Схемы относятся к указанным годам и вариантам Hyundai Azera (HG, 2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Fuse Layout Hyundai Azera 2011-2017

Предохранитель прикуривателя (розетки) в Hyundai Azera Это предохранитель №9 в блоке предохранителей панели приборов.

Оглавление

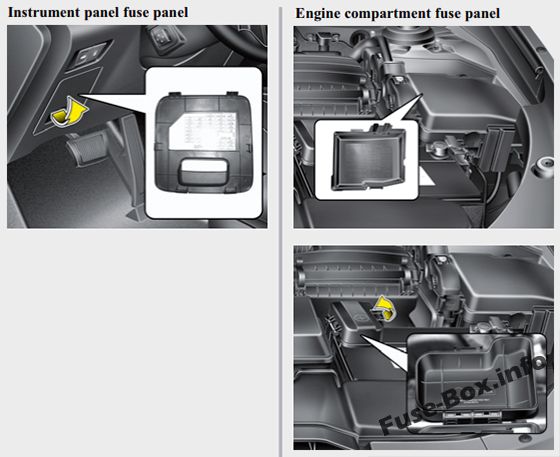

Расположение блока предохранителей

Приборная доска

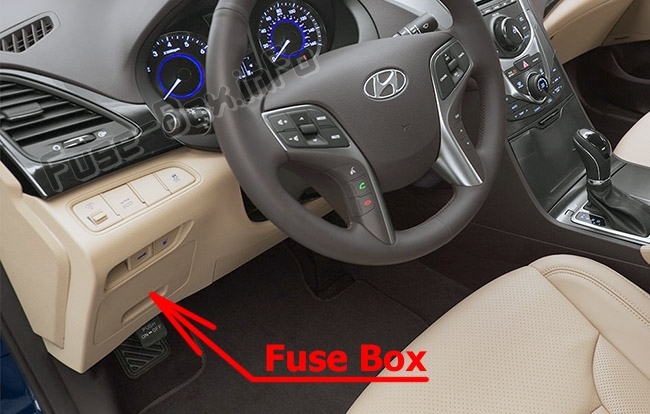

Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой. Приборная доска

Приборная доска

Моторного отсека

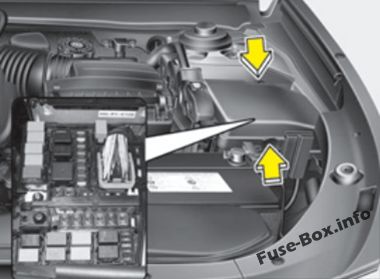

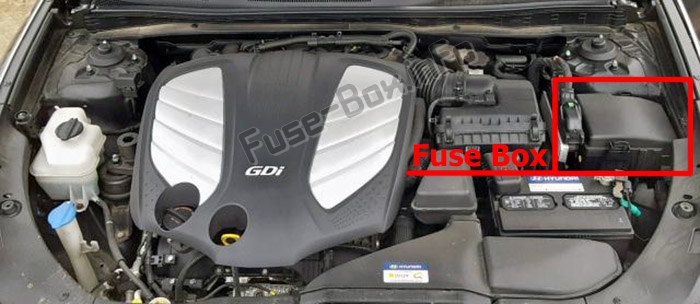

Блок предохранителей находится в моторном отсеке (слева). Моторного отсека

Моторного отсека

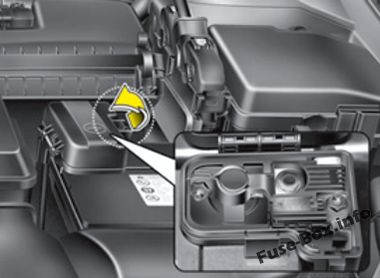

Главный предохранитель
Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку предохранителя/реле с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Моторного отсека

2011, 2012, 2013, 2014

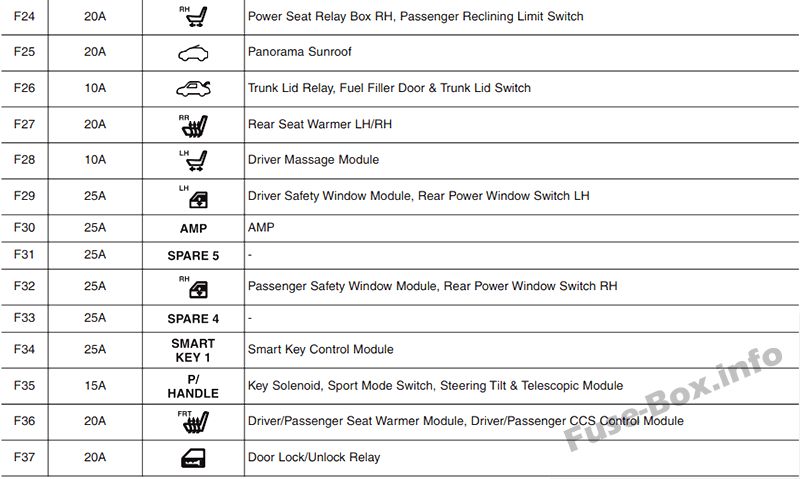

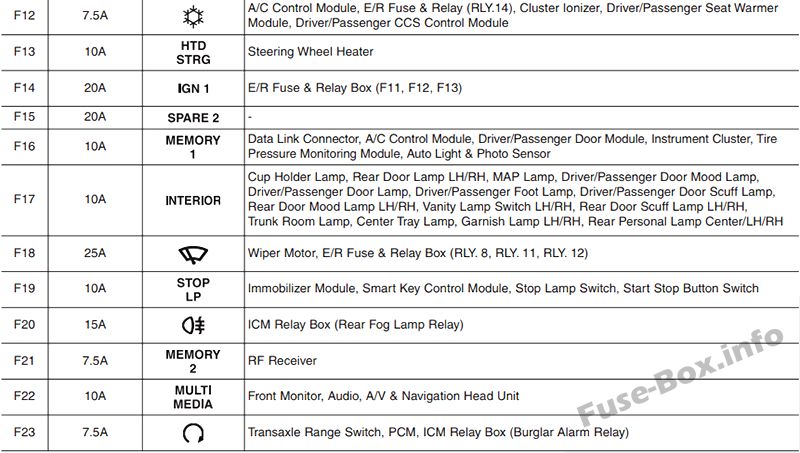

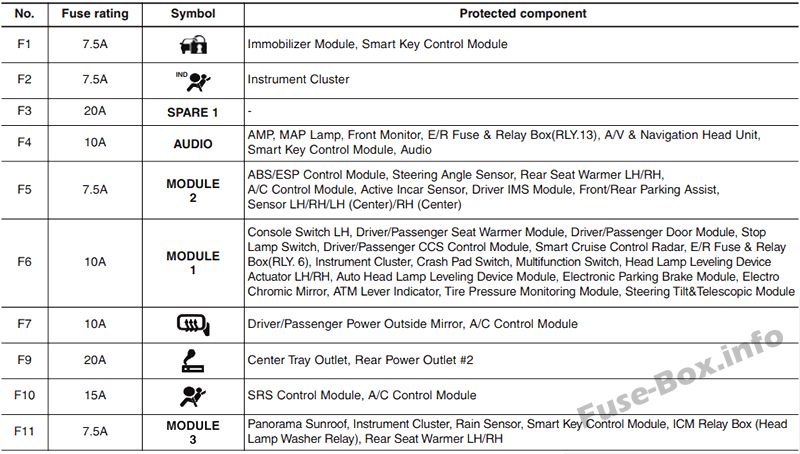

Назначение предохранителей в панели приборов (2011-2014 гг.)

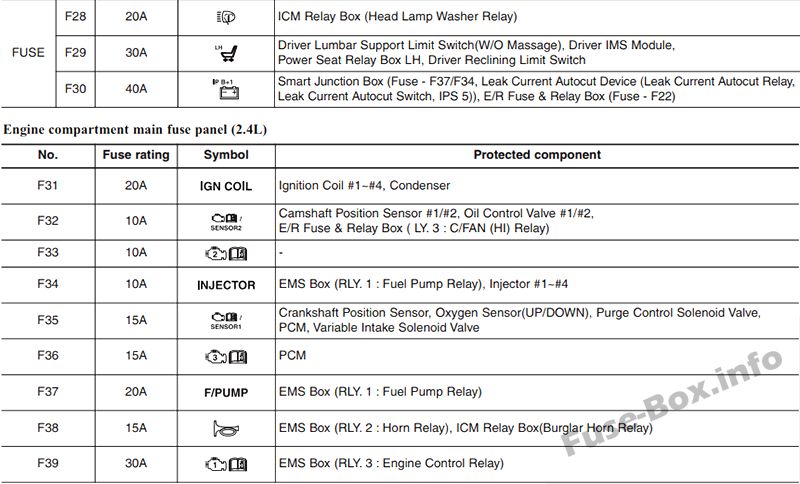

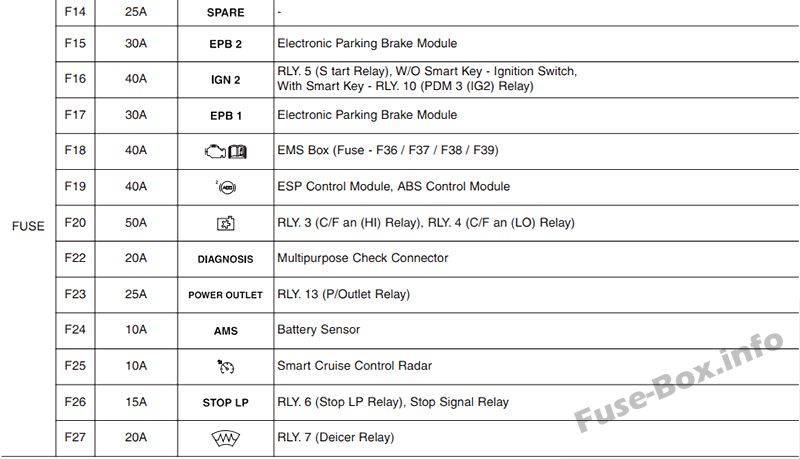

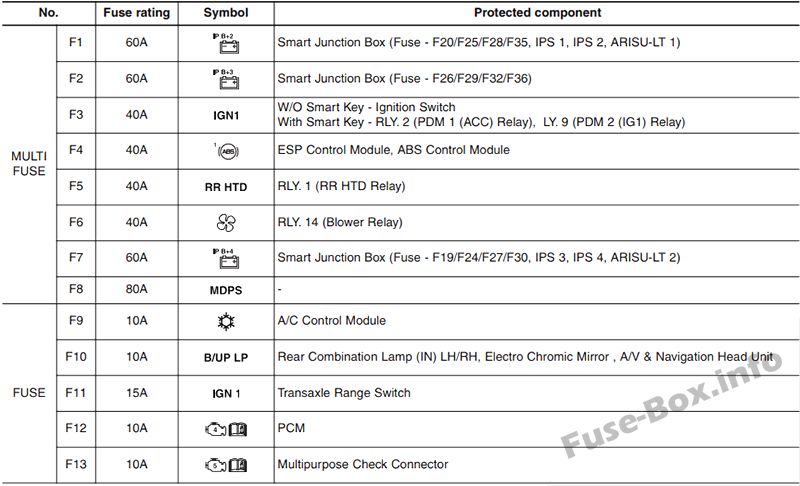

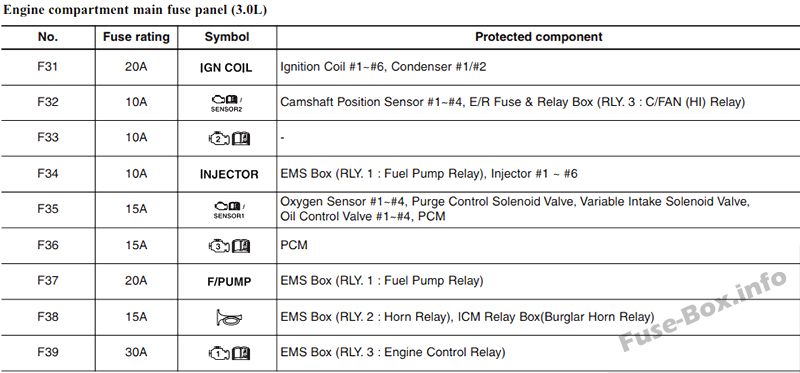

Назначение предохранителей в моторном отсеке (2011-2014 гг.)

2015

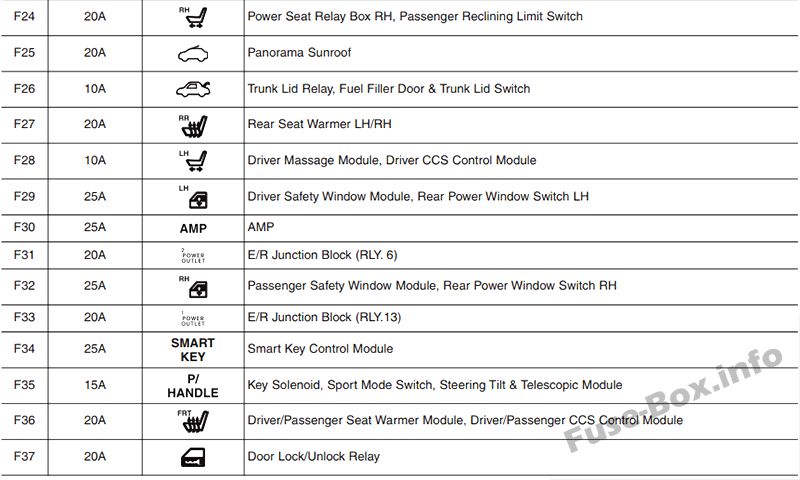

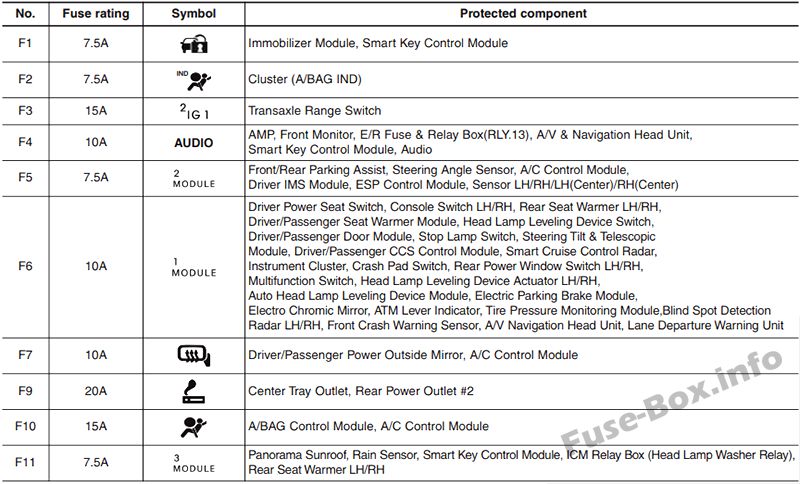

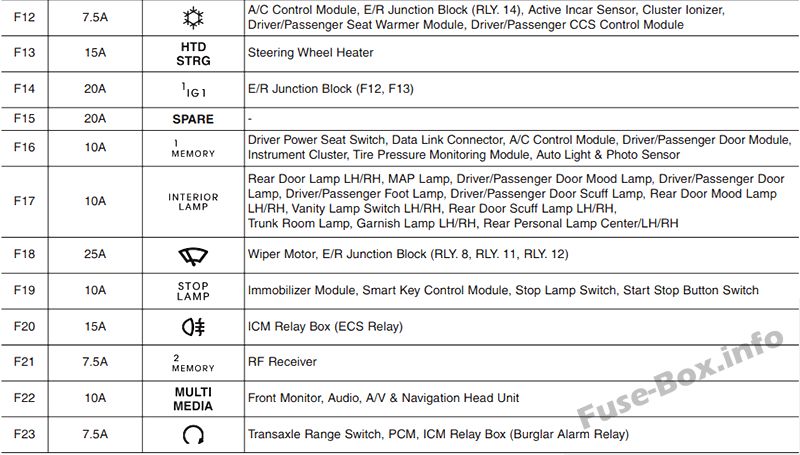

Назначение предохранителей в панели приборов (2015 г.)

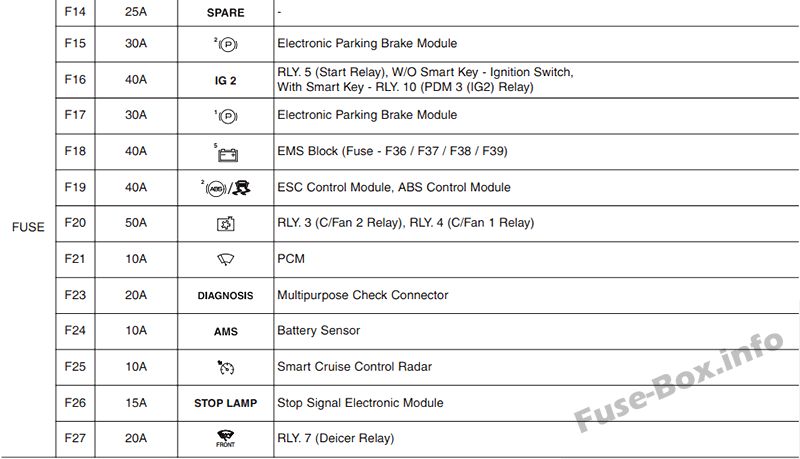

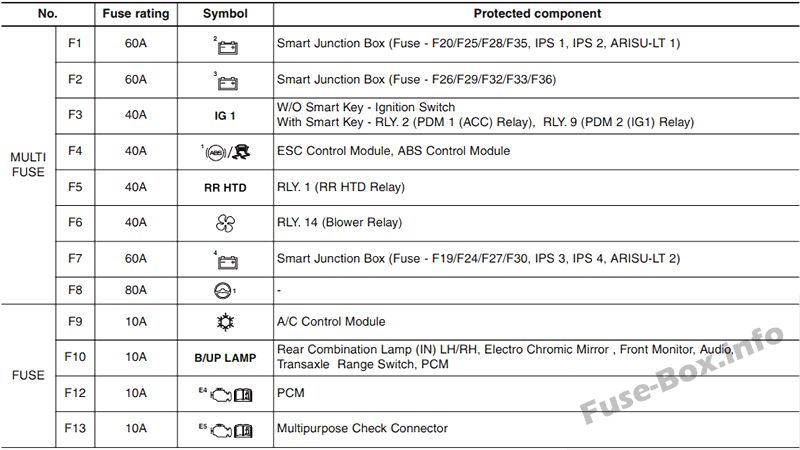

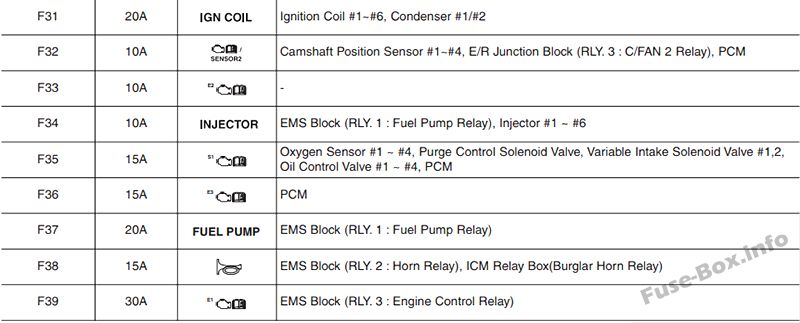

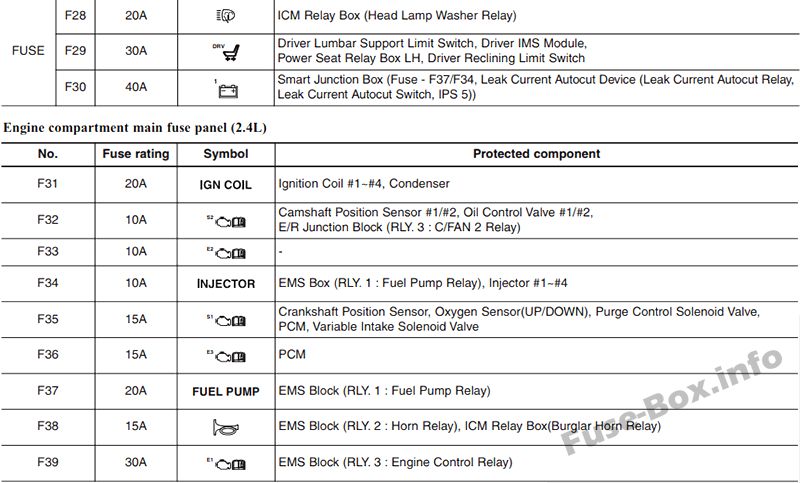

Назначение предохранителей в моторном отсеке (2015 г.)

Схемы блока предохранителей 2016, 2017

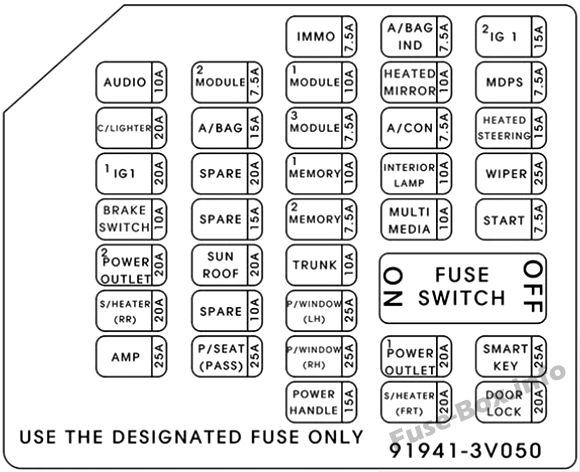

Приборная доска

Назначение предохранителей в панели приборов (2016, 2017)

No.	Номинал, Ампер	Символ	Защищенный компонент
1	7.5A	IMMO	Модуль управления смарт-ключом
2	7.5A	A/СУМКА ИНД.	Приборный щиток
3	20A	ЗАПАСНОЙ	-
4	10A	АУДИО	Модуль управления смарт-ключом AMR, блок телематики, соединительный блок E/R (реле розетки), головное устройство аудио/видео и навигации, передний монитор (аудио/навигация), аудиосистема, модуль управления кондиционером
5	7.5A	МОДУЛЬ 2	Модуль управления ESC, обогреватель заднего сиденья, левый/правый, переключатель консоли, модуль управления кондиционером, переключатель заднего стеклоподъемника, левый/правый, модуль IMS водителя, задний датчик системы помощи при парковке, левый/правый/левый (центр)/правый (центр)
6	10A	МОДУЛЬ 1	Переключатель сиденья водителя с электроприводом, модуль обогрева сиденья водителя/пассажира, модуль двери водителя/пассажира, выключатель стоп-сигнала, выключатель аварийной панели, модуль управления CCS водителя/пассажира, модуль наклона рулевого управления и телескопического модуля, комбинация приборов, радар обнаружения слепых зон, левый/правый, Многофункциональный переключатель, блок предупреждения о лобовом столкновении, блок предупреждения о выходе из полосы движения, электрохромное зеркало, индикатор рычага банкомата, модуль контроля давления в шинах, блок телематики
7	10A	ГТД ЗЕРКАЛО	Наружное зеркало с электроприводом для водителя/пассажира, модуль управления кондиционером
8	7.5A	MDPS	Блок МСПП
9	20A	C/зажигалка	Выход центрального лотка
10	15A	СУМКА	Модуль управления SRS, датчик присутствия пассажира, модуль управления кондиционером
11	7.5A	МОДУЛЬ 3	Модуль управления смарт-ключом, обогреватель заднего левого/правого сиденья
12	7.5A	А/КОН	Модуль управления кондиционером, распределительный блок E/R (реле вентилятора), модуль обогрева сиденья водителя/пассажира, датчик Active Incar, модуль управления CCS водителя/пассажира
13	15A	ИГ1 2	Подогрев рулевого колеса
14	20A	ИГ1 1	Соединительный блок E/R (ЭБУ 5 10A, ЭБУ 4 10A)
15	10A	ПАМЯТЬ 1	Переключатель сиденья водителя с электроприводом, разъем канала передачи данных, модуль управления кондиционером, модуль двери водителя / пассажира, комбинация приборов, модуль контроля давления в шинах, автоматический свет и фотодатчик
16	10A	ВНУТРЕННЯЯ ЛАМПА	Лампа задней двери, левая/правая, лампа MAP, лампа декоративной отделки, левая/правая, лампа настроения в двери водителя/пассажира, лампа двери водителя/пассажира, лампа для ног водителя/пассажира, лампа защиты от царапин на двери водителя/пассажира, лампа настроения задней двери, левая/правая, Выключатель освещения туалетного столика, левый/правый, лампа защиты от царапин на задней двери, левая/правая, лампа освещения багажного отделения, центральный задний личный фонарь/левый/правый
17	25A	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	Электродвигатель стеклоочистителя, соединительный блок E/R (реле омывателя, реле стеклоочистителя (LO), реле стеклоочистителя (HI))
18	10A	СТОП-СИГНАЛ	Модуль управления смарт-ключом, выключатель стоп-сигналов, переключатель кнопки запуска и остановки
19	7.5A	ПАМЯТЬ 2	РЧ-приемник
20	10A	МУЛЬТИМЕДИА	Передний монитор (аудио/навигация), головное устройство аудио/видео и навигации, блок телематики, аудио
21	7.5A	НАЧАЛО	Переключатель диапазонов коробки передач, PCM
22	20A	ЛЮК	Панорамный люк
23	10A	СТВОЛ	Реле крышки багажника, лючок топливного бака и переключатель крышки багажника
24	20A	S/НАГРЕВАТЕЛЬ ЗАДН.	Обогреватель заднего сиденья, левый/правый
25	10A	ДРВ П/СИДЕНЬЕ	-
26	25A	P/ WDW LH	Модуль безопасного окна водителя, переключатель заднего стеклоподъемника, левый
27	25A	AMP	AMP
28	25A	ПРОХОД П/СИДЕНЬЕ	Концевой выключатель наклона сиденья пассажира, блок реле правого сиденья с электроприводом
29	25A	П/ВДВ правый	Модуль окна безопасности пассажира, переключатель правого заднего стеклоподъемника
30	25A	УМНЫЙ КЛЮЧ	Модуль управления смарт-ключом
31	15A	П/РУЧКА	Переключатель спортивного режима, модуль наклона рулевого управления и телескопический модуль
32	20A	НАГРЕВАТЕЛЬ ПЕРЕД.	Модуль обогрева сиденья водителя/пассажира, модуль управления CCS водителя/пассажира
33	20A	ДР ЛОК	Реле блокировки/разблокировки дверей, блок реле ICM (двухповоротное реле разблокировки)

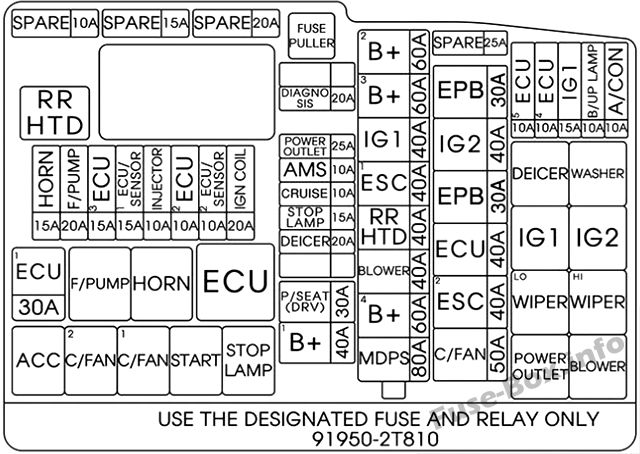

Моторного отсека

Назначение предохранителей в моторном отсеке (2016, 2017)

No.	Номинал, Ампер	Символ	Защищенный компонент
	МУЛЬТИ ПРЕДОХРАНИТЕЛЬ:
1	60A	B+2	Smart Junction Box (П/РУЧКА 15A, ЛЮК КРЫШИ 20A, ДРВ П/СИДЕНЬЕ 10A, ПРОХОД П/СИДЕНЬЕ 25A, IPS 2, ARISU-LT 1)
2	60A	B+3	Интеллектуальная распределительная коробка (P/WDW 25A, П/ВДВ правый 25A, НАГРЕВАТЕЛЬ ПЕРЕД. 10A (магистраль 10A, P/OUTLET 1 20 A)
3	40A	IG1	PDM 1 (ACC) Реле PDM 2 (IG1) Реле
4	40A	ESC1	Модуль ESC
5	40A	RR HTD	Реле RR HTD
6	40A	ВОЗДУХОДУВКА	Реле вентилятора
7	60A	B+4	Интеллектуальный распределительный блок (СТОП-ЛАМПА 10А, S/НАГРЕВАТЕЛЬ ЗАДН. 20А, IPS 3/4, ARISU-LT 2, AMP 25А, P/OUTLET 2 20А)
8	80A	MDPS	Блок МСПП
	ПРЕДОХРАНИТЕЛЬ:
9	10A	А/КОН	Модуль управления кондиционером
10	10A	ЛАМПА Б/ВВЕРХ	Задний комбинированный фонарь (IN), левый/правый, электрохромное зеркало, аудиосистема, передний монитор
11	10A	ЭБУ 4	PCM, IDM (коробка драйвера форсунки)
12	10A	ЭБУ 5	Многоцелевой контрольный разъем
13	30A	ЭПБ 2	Электронный модуль стояночного тормоза
14	40A	IG 2	Реле пуска, реле PDM 3 (IG2)
15	30A	ЭПБ 1	Электронный модуль стояночного тормоза
16	40A	B+5	Блок EMS (ЭБУ 3 15A, ЭБУ 1 30A, F/НАСОС 20A, СИГНАЛ 15A)
17	40A	ЭСК 2	Модуль ESC
18	50A	С/ВЕНТИЛЯТОР	C/реле вентилятора
19	20A	ДИАГНОЗ	Многоцелевой контрольный разъем
20	10A	AMS	Датчик батареи
21	10A	КРУИЗ	Умный радар круиз-контроля
22	15A	СТОП-СИГНАЛ	Электронный модуль стоп-сигнала
23	20A	ДЕИЛЬЕР	Реле антиобледенителя
24	30A	ДРВ П/СИДЕНЬЕ	Концевой выключатель поясничной опоры водителя, модуль IMS водителя, блок реле левого сиденья с электроприводом, концевой выключатель наклона спинки водителя
25	40A	B+1	Интеллектуальная распределительная коробка (ДР ЛОК 20A, УМНЫЙ КЛЮЧ 1 25A, устройство автоматического отключения по току утечки (реле автоматического отключения по току утечки, переключатель автоматического отключения по току утечки, IPS 5))
26	20A	КАТУШКА ЗАЖИГАНИЯ	Катушка зажигания №1 - №6, конденсатор №1/№2
27	10A	ДАТЧИК 2	IDB (коробка привода форсунки), PCM, электромагнитный клапан управления продувкой, клапан управления маслом № 1– № 4, регулируемый электромагнитный клапан впуска № 1, № 2, клапан закрытия адсорбера, соединение E/R (реле С/ВЕНТИЛЯТОР)
28	10A	ЭБУ 2	IDB (коробка драйвера инжектора)
29	10A	ИНЖЕКТОР	PCM, блок EMS (реле F/насоса)
30	15A	ДАТЧИК 1	PCM, датчик кислорода № 1 ~ № 4
31	15A	ЭБУ 3	PCM, IDB (коробка привода форсунки)
32	20A	F/НАСОС	Блок EMS (реле F/насоса)
33	15A	HORN	Блок EMS (реле звукового сигнала), блок реле ICM (реле охранного звукового сигнала)
34	30A	ЭБУ 1	Блок EMS (реле управления двигателем)
