Предохранители и реле Hyundai Azera (TG, 2005-2010)

Схемы относятся к указанным годам и вариантам Hyundai Azera (TG, 2005-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Fuse Layout Hyundai Azera 2005-2010

Предохранители прикуривателя (розетка) в Hyundai Azera расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» (прикуриватель) и «РОЗЕТКА АКК» (задняя розетка)).

Оглавление

Расположение блока предохранителей

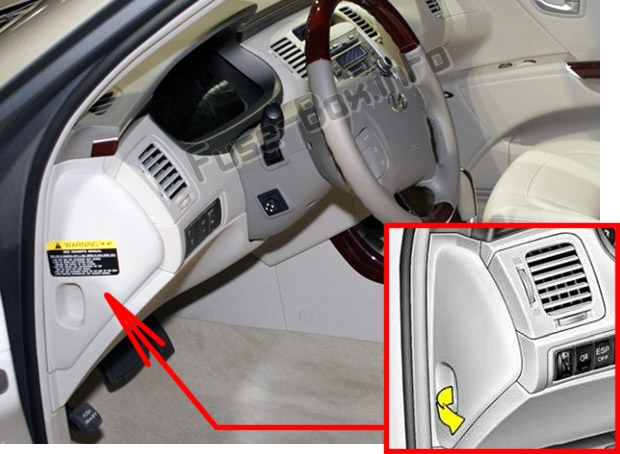

Приборная доска

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой. Приборная доска

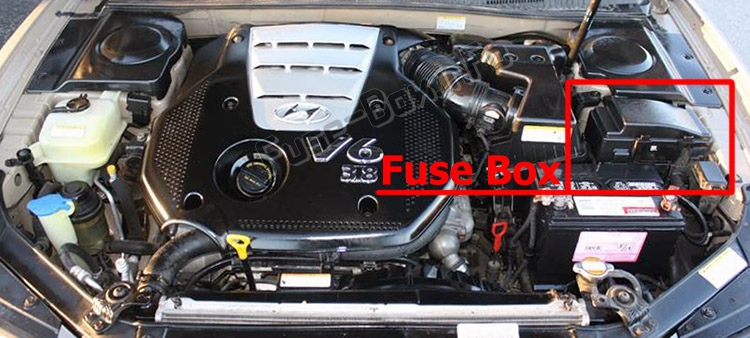

Моторного отсека

Блок предохранителей находится в моторном отсеке (слева). Моторного отсека

Схемы блока предохранителей

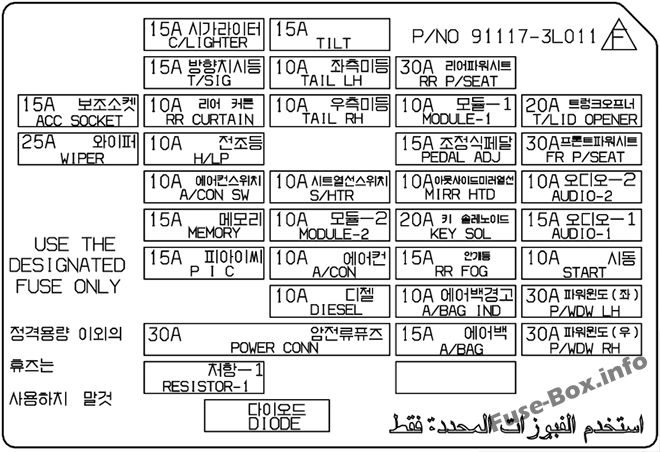

Приборная доска

Назначение предохранителей в панели приборов

NAME	Номинал, Ампер	ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
Т/КРЫШКА	20A	Устройство открывания крышки топливного бака и переключатель крышки багажника
ПЕРЕДНЕЕ СИДЕНЬЕ	30A	Переключатель передней поясничной опоры, модуль управления IMS, ручной переключатель сиденья водителя/пассажира
АУДИО-2	10A	Модуль управления замком с ключом банкомата, аудиосистема, переключатель IMS, вспомогательное реле, реле сиденья/розетки питания, цифровые часы и ремень безопасности пассажира IND.
АУДИО-1	15A	Аудио
НАЧАЛО	10A	Переключатель диапазонов коробки передач, реле охранной сигнализации
П/ВДВ левый	30A	Модуль левого переднего безопасного стеклоподъемника, переключатель электрического стеклоподъемника левого заднего сиденья
П/ВДВ правый	30A	Модуль правого переднего безопасного стеклоподъемника, переключатель правого заднего стеклоподъемника
ЗАДН. СИДЕНЬЕ	30A	Правый задний блок реле ICM
МОДУЛЬ-1	10A	Комбинация приборов, BCM, модуль задней шторки, датчик дождя, модуль управления IMS, главный переключатель стеклоподъемников
РЕГУЛИРОВКА ПЕДАЛИ	15A	Предупреждающий зуммер сзади
ЗЕРКАЛО ХТД	10A	Левое/правое наружное зеркало и электродвигатель складывания зеркал, блок управления кондиционером
КЛЮЧ СОЛ	20A	Соленоид ключа, главный выключатель электрического стеклоподъемника
РР противотуманные фары	15A	Реле задних противотуманных фар
A/СУМКА ИНД.	10A	Приборный щиток
СУМКА	15A	Выключатель подушки безопасности, блок управления SRS
TILT	15A	Наклонно-телескопический модуль, переключатель спортивного режима
ХВОСТ ЛЕВЫЙ	10A	Реле передних противотуманных фар, Задний левый комбинированный фонарь, Освещение номерного знака, Левая фара
ХВОСТ ПРАВЫЙ	10A	Задний правый комбинированный фонарь, Освещение номерного знака, Правая фара
S/HTR	10A	Переключатель обогрева сиденья водителя
МОДУЛЬ-2	10A	Комбинация приборов, переключатель ESC, BCM, модуль управления блокировкой ключей банкомата, датчик скорости рыскания, многофункциональный переключатель
А/КОН	10A	Модуль управления кондиционером, модуль наклона и телескопирования, реостат, хромированное зеркало с электроприводом, лампа на потолочной консоли
ДИЗЕЛЬ	10A	(Запасной)
C/зажигалка	15A	Зажигалка
T/SIG	15A	BCM
ЗАНАВЕС ЗАДН.	10A	Модуль задней шторки
H/LP	10A	Реле фар, датчик AQS и окружающего воздуха, реле HID, привод корректора фар
ПО А/КОН	10A	Модуль управления кондиционером, реле вентилятора, модуль управления кондиционером (АВТО)
ПАМЯТЬ	15A	Разъем канала передачи данных, модуль управления кондиционером, комбинация приборов, многофункциональный переключатель, модуль наклона и телескопирования, BCM, дверной предупреждающий выключатель, комнатный светильник, левая/правая подножка, дверная лампа
PIC	15A	(Запасной)
РОЗЕТКА АКК	15A	Задняя розетка
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	25A	Реле омывателя, реле стеклоочистителя (Hiqh), реле стеклоочистителя
ПОДКЛЮЧЕНИЕ ПИТАНИЯ	30A	Предохранитель(ПАМЯТЬ, АУДИО-1)

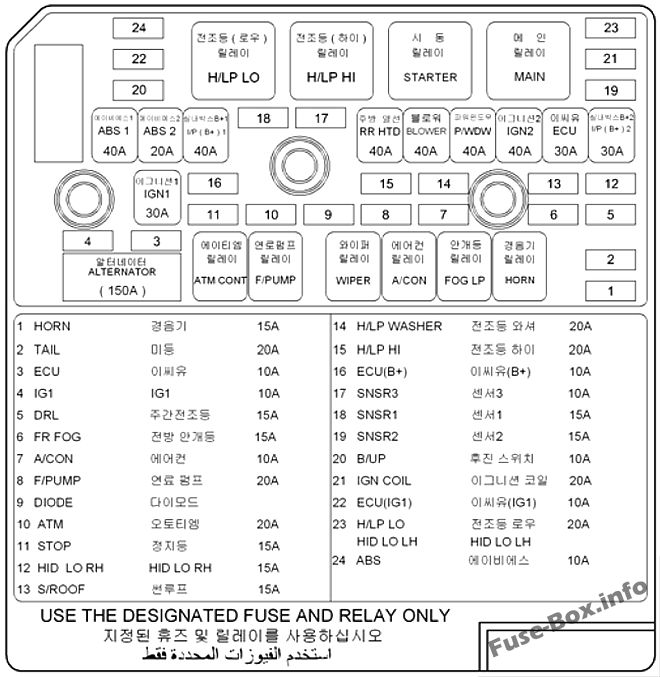

Моторного отсека

Назначение предохранителей в моторном отсеке

№	NAME	Номинал, Ампер	ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
	ПЛАВКАЯ СВЯЗЬ:
	ABS1	40A	Блок управления ABS/ESC. Многоцелевой контрольный соединитель
	ABS2	20A	Модуль управления ABS/ESC, универсальный контрольный разъем
	И/П (В+)1	40A	Предохранитель (ПЕРЕДНЕЕ СИДЕНЬЕ, Т/КРЫШКА. T/SIG. TILT. PEDAL, ЗАНАВЕС ЗАДН.)
	RRHTD	40A	Реле антизапотевателя
	ВОЗДУХОДУВКА	40A	Реле вентилятора
	П/ВДВ	40A	Предохранитель (П/ВДВ левый, П/ВДВ правый)
	IGN2	40A	Пусковое реле, выключатель зажигания (IG2, СТАРТ)
	ЭБУ RLV	30A	Реле блока управления двигателем
	И/П (В+)2	30A	Предохранитель (КЛЮЧ СОЛ, ECS/РР противотуманные фары), разъем питания
	IGN1	30A	Замок зажигания (ACC, IG1)
	ALT	150A	Плавкая вставка(ABS1, ABS2, RR HTD. ВОЗДУХОДУВКА)
	ПРЕДОХРАНИТЕЛЬ:
1	HORN	15A	Реле звукового сигнала
2	TAIL	20A	Реле задних фонарей
3	ECU	10A	PCM
4	IG1	10A	(Запасной)
5	DRL	15A	Реле звукового сигнала охранной сигнализации
6	противотуманные фары	15A	Реле передних противотуманных фар
7	А/КОН	10A	Реле кондиционера
8	F/НАСОС	20A	Реле топливного насоса
9	ДИОД	-	(Запасной)
10	ATM	20A	Реле управления банкоматом
11	STOP	15A	Выключатель стоп-сигнала
12	В/Н НЧ ПРАВ.	15A	СПРЯТАННОЕ реле
13	S/КРЫША	15A	Потолочная консольная лампа
14	ШАЙБА ВД/НД	20A	Мотор омывателя фар
15	H/LP HI	20A	Реле фар (ВЫСОКОЕ)
16	ЭБУ (В+)	10A	PCM
17	СНСР3	10A	форсунка №1-№6, реле кондиционера, реле вентилятора системы охлаждения
18	СНСР1	15A	Датчик массового расхода воздуха, PCM, модуль управления иммобилайзером, масляный регулирующий клапан № 1/№ 2, регулируемый клапан впускного коллектора
19	СНСР2	15A	Кислородный датчик № 1- № 4
20	B/UP	10A	Выключатель фонарей заднего хода, Выключатель стоп-сигналов, Переключатель диапазонов коробки передач, Датчик скорости автомобиля
21	КАТУШКА ЗАЖИГАНИЯ	20A	Катушка зажигания №1-№6. Конденсатор
22	ЭБУ (IG1)	10A	PCM
23	H/LP LO	20A	Реле фар (НИЗКОЕ)
24	ABS	10A	Модуль управления ABS/ESC, универсальный контрольный разъем
