Предохранители и реле Hyundai Accent (HC, 2018-2021..)
Схемы относятся к указанным годам и вариантам Hyundai Accent (HC, 2018-2021..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Быстрый ответ
Как пользоваться схемой Hyundai Accent (HC, 2018-2021)
Ниже собраны расположение блоков, изображения схем и таблицы назначений. Сначала выберите раздел для своего года и исполнения автомобиля, затем сопоставьте номер позиции, заводское обозначение и номинал.
Расположение предохранителей Hyundai Accent 2018-2021…
Предохранители прикуривателя (розетки) в Hyundai Accent расположены в блоке предохранителей панели приборов (см. предохранители «РОЗЕТКА» (разъем питания) и «C/зажигалка» (прикуриватель)).
Оглавление
Расположение блока предохранителей
Пассажирский отсек

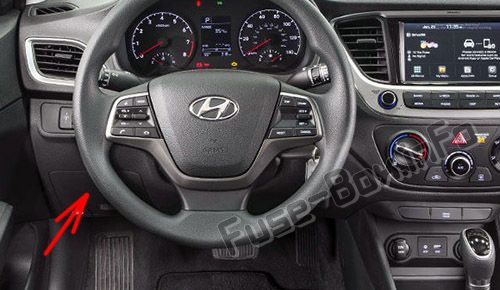

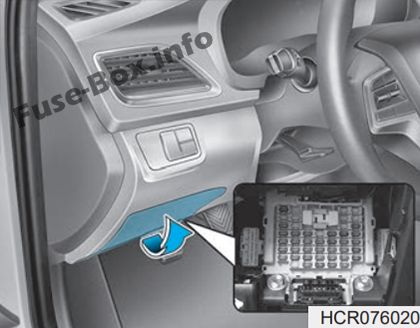

Блок предохранителей расположен в панели приборов (слева), за крышкой.
Внутри крышки блока предохранителей/реле вы можете найти этикетку с предохранителями/реле, на которой указаны названия и номиналы предохранителей/реле.

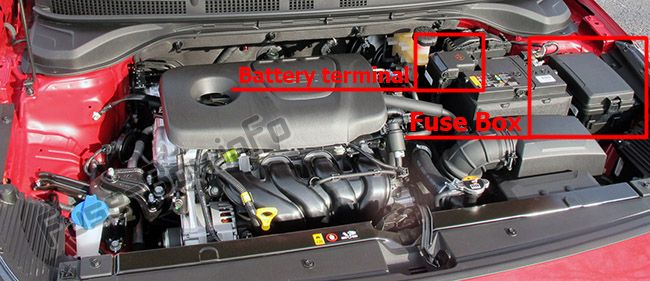

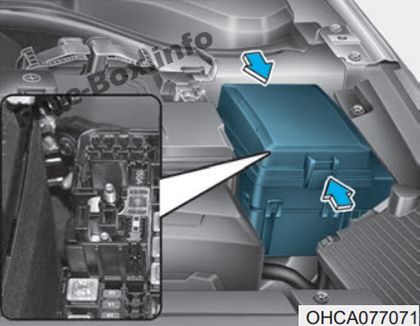

Моторного отсека
Внутри крышки блока предохранителей/реле вы можете найти этикетку с предохранителями/реле, на которой указаны названия и номиналы предохранителей/реле.

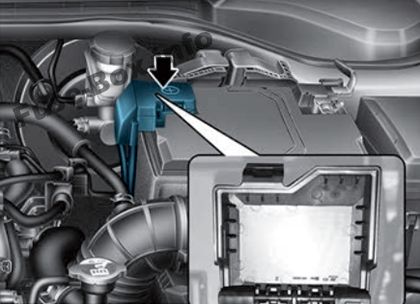

Терминал батареи
Схемы блока предохранителей
2018, 2019, 2020, 2021

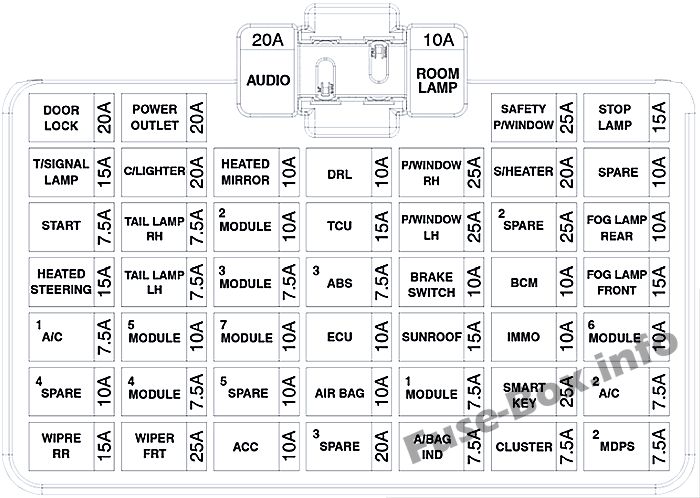

Схема блока предохранителей в салоне
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| ЗАМОК | 20A | Соединительный блок I/P (реле разблокировки задней двери, реле блокировки/разблокировки дверей, двухоборотный реле разблокировки) |
| РОЗЕТКА | 20A | Розетка |
| БЕЗОПАСНОСТЬ P/ОКНА | 25A | Модуль стеклоподъемника безопасности водителя |
| СТОП-СИГНАЛ | 15A | Соединительный блок I / P (электронный модуль стоп-сигнала) |
| T/СИГНАЛЬНАЯ ЛАМПА | 15A | БКМ, УУЗР |
| C/зажигалка | 20A | Зажигалка |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом со стороны пассажира, модуль управления кондиционером |
| DRL | 10A | BCM |
| П/ОКНО ПРАВ. | 25A | Главный переключатель стеклоподъемника, переключатель стеклоподъемника пассажира |
| S/НАГРЕВАТЕЛЬ | 20A | Модуль управления подогревом переднего сиденья |
| ЗАПАСНОЙ 1 | 10A | - |
| НАЧАЛО | 7.5A | Со смарт-ключом: ЭБУ/ПКМ, распределительный блок E/R (пусковое реле), модуль управления смарт-ключом, переключатель диапазонов коробки передач, замок зажигания и переключатель сцепления Без смарт-ключа: реле охранной сигнализации, переключатель диапазона коробки передач, замок зажигания и переключатель сцепления |
| ЗАДНИЙ ФОНАРЬ ПРАВ. | 7.5A | Правая фара, задний комбинированный фонарь (ВЫХОД) Правый, фонарь номерного знака правый, задний комбинированный фонарь (ВХОД) ПРАВЫЙ, ILL (+) |
| МОДУЛЬ2 | 10A | Модуль FCA, переключатель аварийной площадки |
| TCU | 15A | Соединительный блок E / R (предохранитель - лампа B / UP), рычаг переключения передач A / T, переключатель диапазона коробки передач, переключатель стоп-сигнала |
| П/ОКНО ЛЕВ. | 25A | Главный выключатель стеклоподъемника |
| ЗАПАСНОЙ 2 | 25A | Запасной |
| ПРОТИВОТУМАННАЯ ФАРА ЗАДНЯЯ | 10A | - |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | Часовая весна |
| ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 7.5A | Левая фара, левая фонарь номерного знака, левый задний комбинированный фонарь (ВЫХОД), левый задний комбинированный фонарь (ВХОД) |
| МОДУЛЬ3 | 7.5A | Модуль управления подогревом переднего сиденья, аудиосистема, электрохромное зеркало, модуль управления кондиционером, часовая пружина, индикатор рычага переключения передач A/T |
| ABS3 | 7.5A | Соединительный блок E/R (многоцелевой контрольный разъем), модуль ESC |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Модуль управления смарт-ключом, выключатель стоп-сигнала |
| BCM | 10A | BCM |
| ПРОТИВОТУМАННАЯ ФАРА ПЕРЕДНЯЯ | 15A | Соединительный блок I/P (реле передних противотуманных фар) |
| A/C1 | 7.5A | Соединительный блок E/R (реле вентилятора), модуль управления кондиционером |
| МОДУЛЬ5 | 10A | Электродвигатель люка, модуль управления обогревателем переднего сиденья |
| МОДУЛЬ 7 | 10A | Блок TPMS |
| ECU | 10A | ЭБУ/ПКМ, модуль иммобилайзера, модуль управления смарт-ключом |
| ЛЮК | 15A | Люк Мотор |
| IMMO | 10A | Модуль иммобилайзера |
| МОДУЛЬ 6 | 10A | Ключ соленоид |
| ЗАПЧАСТИ4 | 10A | Запасной |
| МОДУЛЬ 4 | 7.5A | SLM, BCM, модуль управления смарт-ключом |
| ЗАПАСНОЙ 5 | 10A | Запасной |
| ВОЗДУШНАЯ ПОДУШКА | 10A | Модуль управления SRS, датчик присутствия |
| МОДУЛЬ1 | 7.5A | БКМ, УУЗР, блокировка ключа |
| УМНЫЙ КЛЮЧ | 25A | Модуль управления смарт-ключом |
| A/C2 | 7.5A | - |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Многофункциональный переключатель, двигатель заднего стеклоочистителя, реле заднего стеклоочистителя |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Многофункциональный переключатель, электродвигатель переднего стеклоочистителя, распределительный блок E/R (реле Lo стеклоочистителя) |
| ACC | 10A | Соединительный блок I / P (реле розетки), БКМ, УУЗР, аудио, блокировка ключа, выключатель питания наружного зеркала, модуль управления смарт-ключом, USB-разъем для зарядки |
| ЗАПАСНОЙ 3 | 20A | Запасной |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов, модуль управления кондиционером |
| КЛАСТЕР | 7.5A | Приборный щиток |
| МДПС2 | 7.5A | Блок МСПП |
| АУДИО | 20A | Аудио |
| КОМНАТА LP | 10A | Соединительный блок I / P (реле освещения салона), лампа потолочной консоли, модуль управления кондиционером, SLM, BCM, автоматический свет и фотодатчик, блок TPMS. Комбинация приборов, разъем канала передачи данных, лампа салона, лампа багажника, Электрохромная Зеркало |

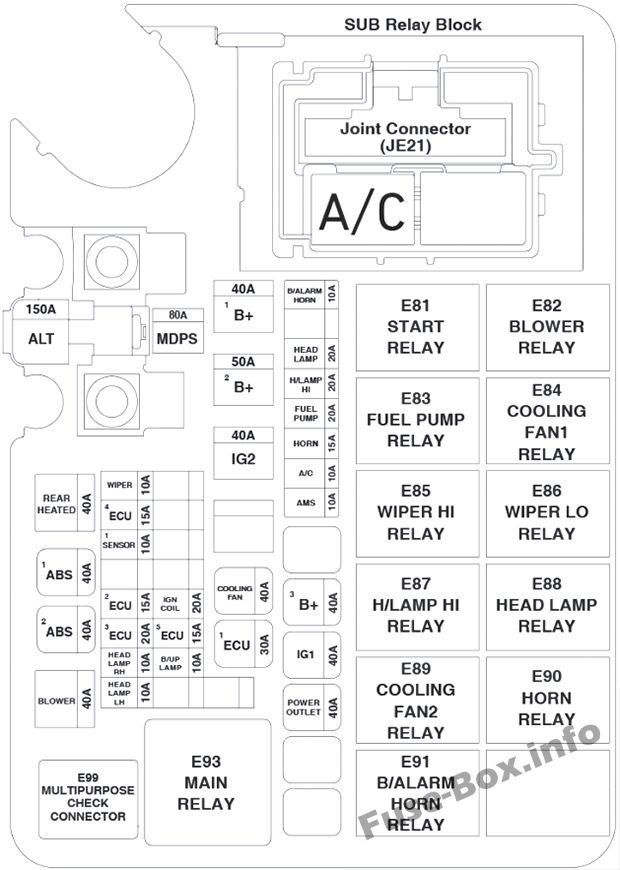

Схема блока предохранителей в моторном отсеке
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| MDPS | 80A | Блок МСПП |
| ALT | 150A | Распределительный блок E/R (Предохранитель — ABS1, ABS2, ВЕНТИЛЯТОР, ЗАДНИЙ ПОДОГРЕВ) |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Соединительный блок I/P (реле обогревателя заднего стекла) |
| ABS1 | 40A | Модуль ESC, многоцелевой контрольный разъем |
| ABS2 | 40A | Модуль ESC |
| ВОЗДУХОДУВКА | 40A | Соединительный блок E/R (реле вентилятора) |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, распределительный блок E/R (реле стеклоочистителя LO) |
| ECU4 | 15A | ЭБУ/ПКМ |
| ДАТЧИК1 | 10A | Клапан управления маслом №1/№2, соединительный блок E/R (реле охлаждающего вентилятора 1/2), кислородный датчик (верхний), кислородный датчик (нижний), регулируемый электромагнитный клапан впуска, вспомогательный блок реле (реле кондиционера), управление продувкой Электромагнитный клапан, клапан закрытия канистры |
| ECU2 | 15A | ЭБУ/ПКМ |
| ECU3 | 20A | ЭБУ/ПКМ |
| ПРАВАЯ ФАРА | 10A | Фара правая |
| ЛЕВАЯ ФАРА | 10A | Левая фара |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1~№4, конденсатор |
| ECU5 | 15A | ЭБУ/ПКМ, распределительный блок E/R (реле топливного насоса) |
| ЛАМПА Б/ВВЕРХ | 10A | Выключатель фонаря заднего хода |
| B+1 | 40A | Соединительный блок I / P (предохранитель - ДХО, ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА, СТОП-ЛАМПА, МОДУЛЬ 6, разъем питания (АУДИО, НОМЕРНАЯ ЛАМПА)) |
| B+2 | 50A | Соединительный блок I / P (предохранитель - IMMO, УМНЫЙ КЛЮЧ1, ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, BCM, БЕЗОПАСНОСТЬ P / WINDOW, S / HEATER, ЛЮК КРЫШИ, реле стеклоподъемника) |
| IG2 | 40A | Замок зажигания, блок реле PDM (реле IG2), распределительный блок E/R (пусковое реле) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 40A | Соединительный блок E/R (реле охлаждающего вентилятора 1/2) |
| ECU1 | 30A | Соединительный блок E/R (предохранитель — ECU3, ECU4, главное реле) |
| B/СИГНАЛ СИГНАЛА | 10A | B/реле звукового сигнала |
| НАЛОБНЫЙ ФОНАРЬ | 20A | Соединительный блок E/R (реле фар) |
| H/ЛАМПА ВЫСОКИЙ | 20A | Без ДХО: соединительный блок E/R (реле H/Lamp HI) С ДХО: SLM, BCM |
| ТОПЛИВНЫЙ НАСОС | 20A | Соединительный блок E/R (реле топливного насоса) |
| HORN | 10A | Соединительный блок E/R (реле звукового сигнала) |
| A/C | 10A | Вспомогательный блок реле (реле кондиционера) |
| AMS | 10A | Датчик батареи |
| B+3 | 40A | Соединительный блок I/P (предохранитель — T/СИГНАЛЬНАЯ ЛАМПА, ЗАМОК, реле заднего фонаря) |
| IG1 | 40A | Замок зажигания, блок реле PDM (реле IG1, реле ACC) |
| РОЗЕТКА | 40A | Соединительный блок I/P (реле розетки) |
| № | Имя реле |
|---|---|
| AC | Реле кондиционера |
| E81 | Стартовое реле |
| E82 | Реле вентилятора |
| E83 | Реле топливного насоса |
| E84 | Реле вентилятора охлаждения 1 |
| E85 | Реле стеклоочистителя HI |
| E86 | Реле нижнего предела стеклоочистителя |
| E87 | Реле H/лампы HI |
| E88 | Реле фар |
| E89 | Реле охлаждающего вентилятора 2 |
| E90 | Реле звукового сигнала |
| E91 | B/реле звукового сигнала |
| E93 | Реле звукового сигнала |
