Предохранители и реле Hyundai Accent (RB, 2011-2017)
Схемы относятся к указанным годам и вариантам Hyundai Accent (RB, 2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Быстрый ответ
Как пользоваться схемой Hyundai Accent (RB, 2011-2017)
Ниже собраны расположение блоков, изображения схем и таблицы назначений. Сначала выберите раздел для своего года и исполнения автомобиля, затем сопоставьте номер позиции, заводское обозначение и номинал.
Где искать
блок на панели приборов и блок в моторном отсеке.
Что сверить
Год выпуска, рынок, двигатель, комплектацию и маркировку на крышке блока.
Перед заменой
Отключить потребитель и поставить элемент только штатного типа и номинала.
Расположение предохранителей Hyundai Accent 2011-2017
Предохранители прикуривателя (розетка) расположены в блоке предохранителей панели приборов (см. предохранители «РОЗЕТКА» и «C/зажигалка»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Внутри крышек панели предохранителей/реле вы можете найти этикетку предохранителя/реле с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Приборная доска

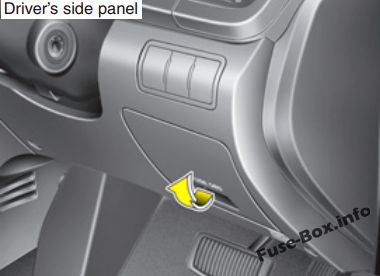

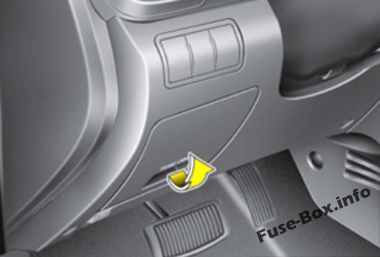

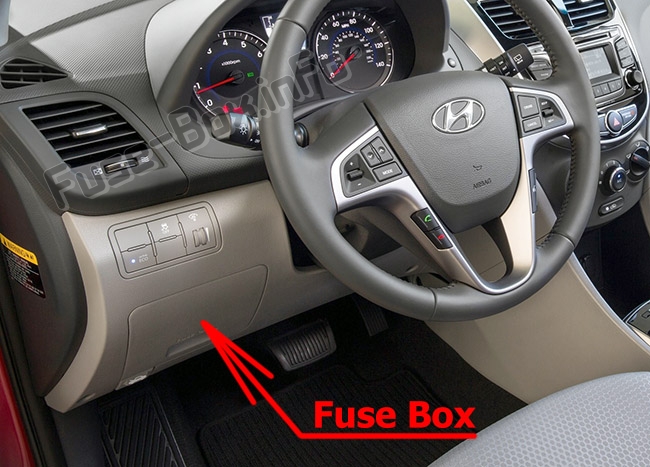

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Моторного отсека

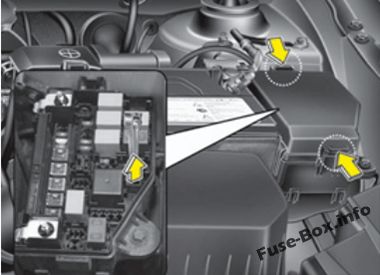

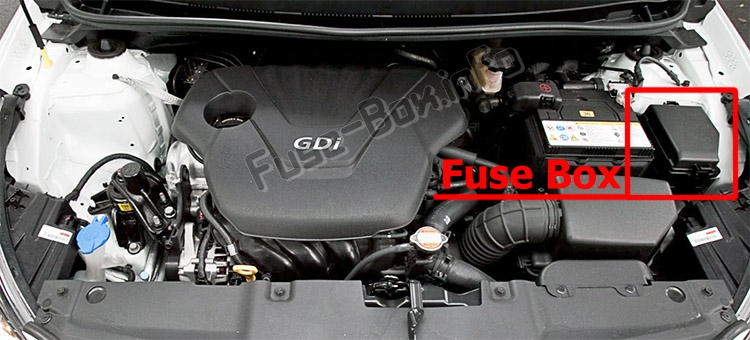

Блок предохранителей находится в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей
2013 с правым рулем (Великобритания)

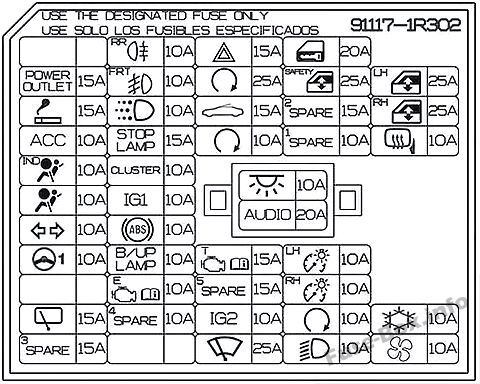

Приборная доска

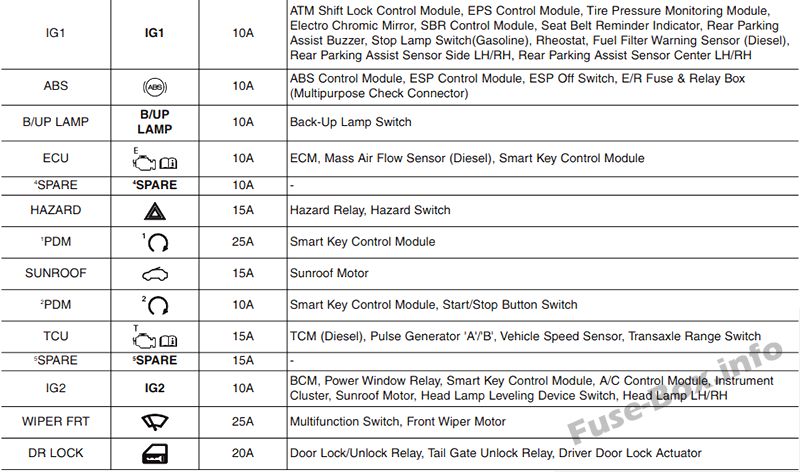

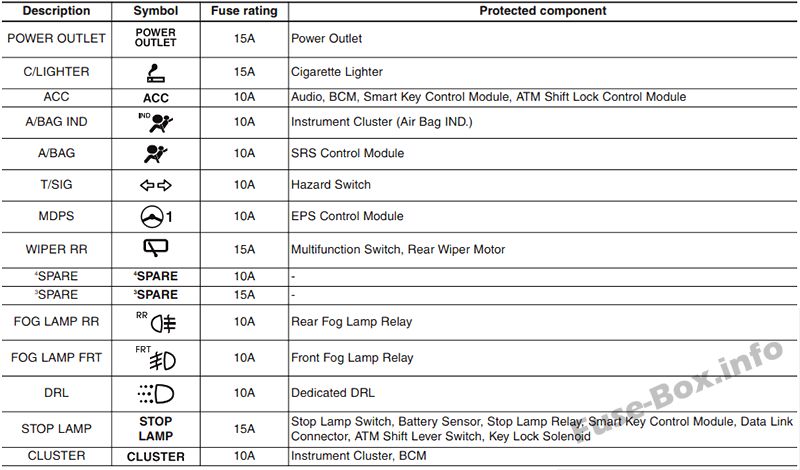

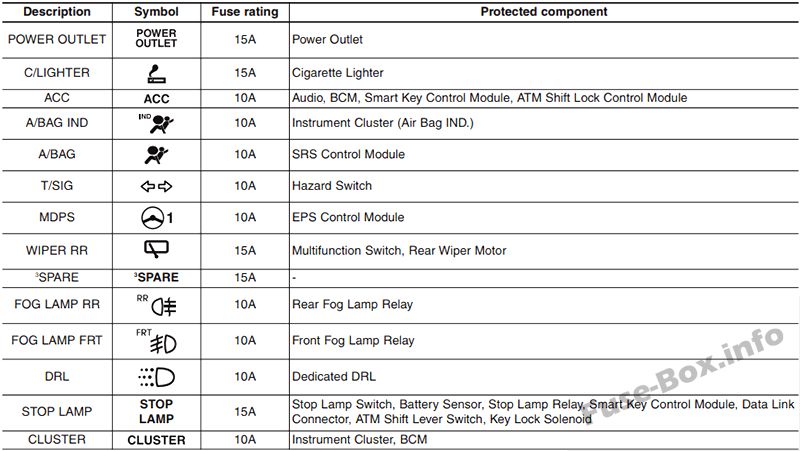

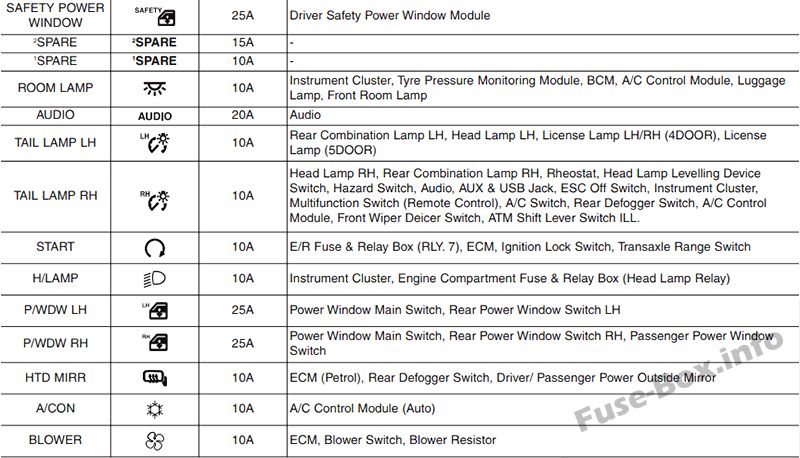

Назначение предохранителей в панели приборов (2013 RHD)

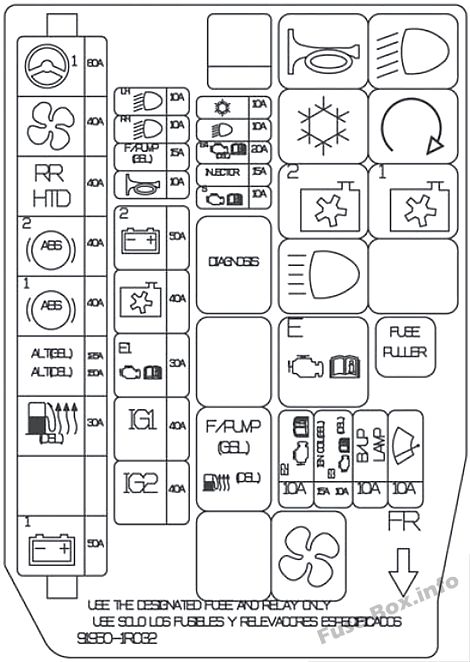

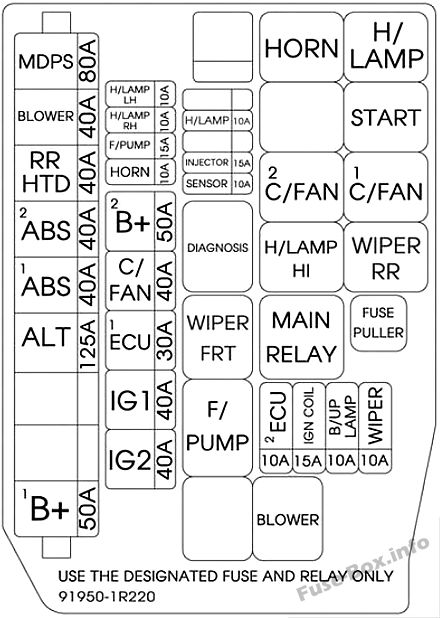

Моторного отсека

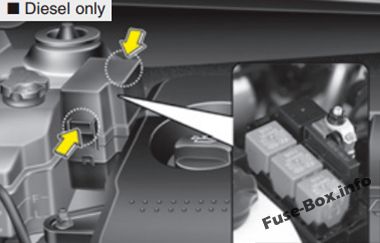

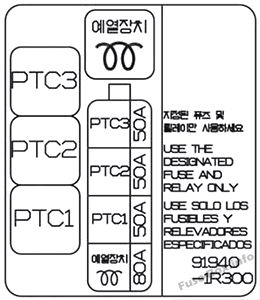

Только дизель:

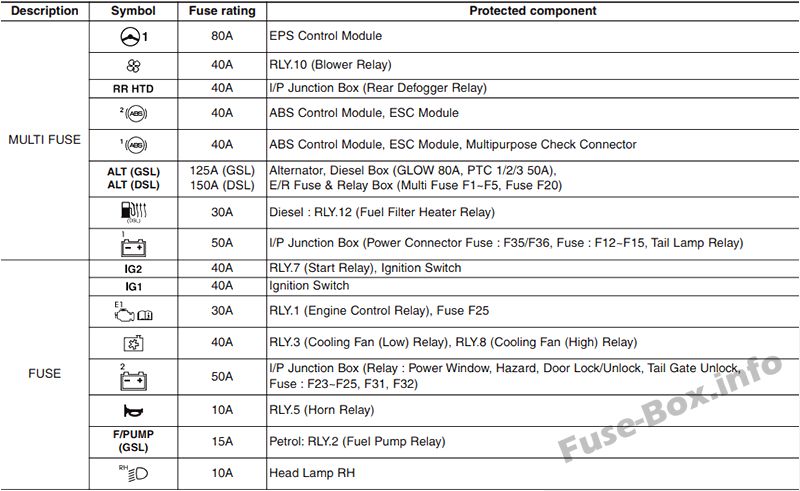

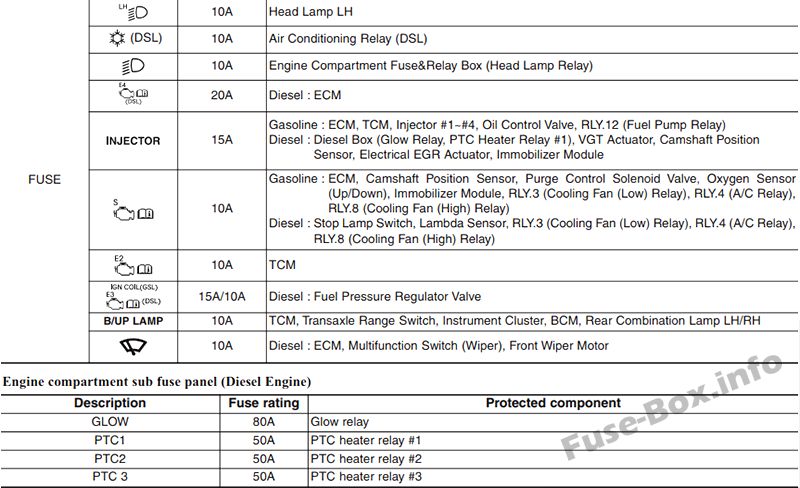

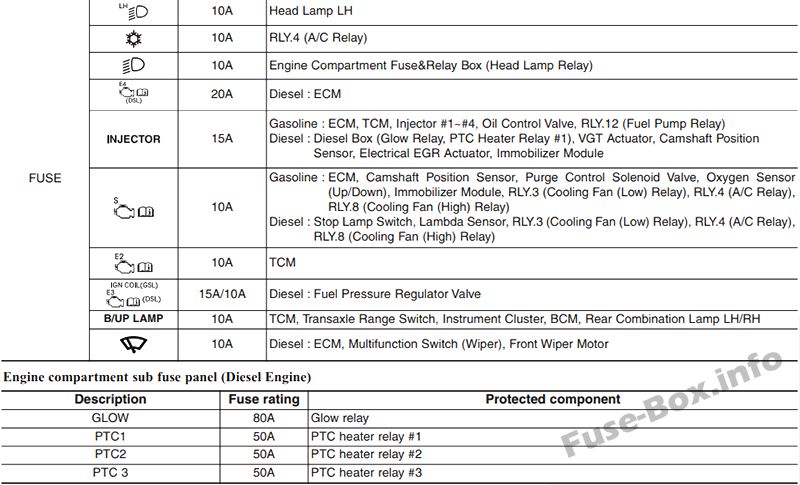

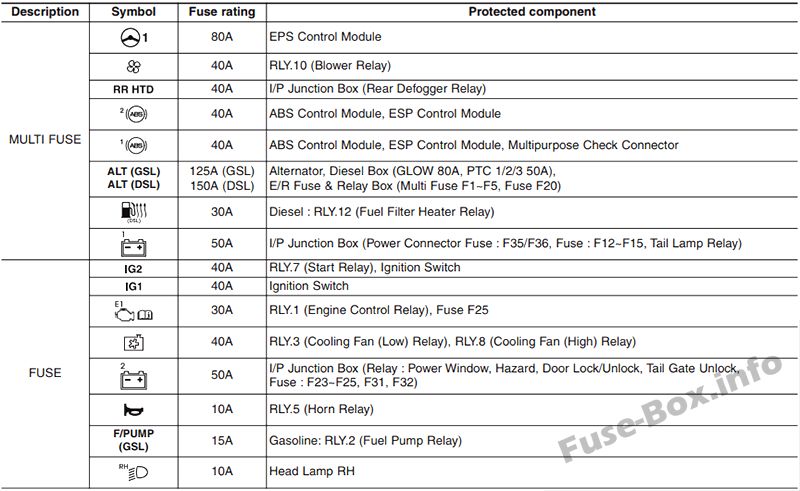

Назначение предохранителей в моторном отсеке (2013 г. с правым рулем)
2014, 2015

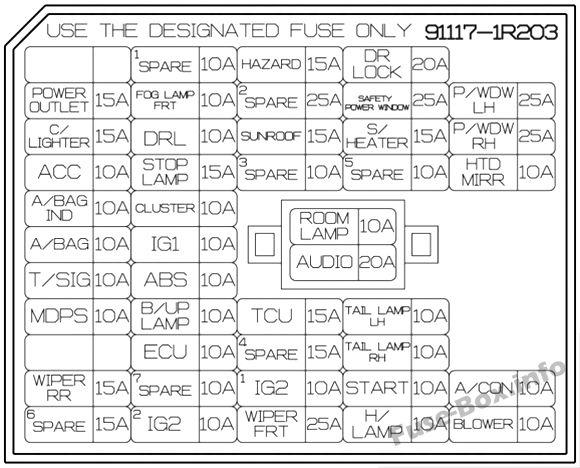

Приборная доска
| Описание | Номинал предохранителя | Защищенный компонент |
|---|---|---|
| РОЗЕТКА | 15A | Прикуриватель и розетка питания (розетка) |
| C/зажигалка | 15A | Прикуриватель и розетка (прикуриватель) |
| ACC | 10A | Аудио, переключатель наружного зеркала заднего вида с электроприводом |
| A/СУМКА ИНД. | 10A | Комбинация приборов (подушка безопасности IND.) |
| СУМКА | 10A | Модуль управления SRS, Telltale, датчик присутствия пассажира |
| T/SIG | 10A | Переключатель опасности |
| MDPS | 10A | Модуль управления EPS |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Многофункциональный переключатель (стеклоочиститель), мотор заднего стеклоочистителя |
| ЗАПАСНОЙ | 15A | Не используется |
| ЗАПАСНОЙ | 10A | Не используется |
| ПРОТИВОТУМАННАЯ ФАРА ПЕРЕДНЯЯ | 10A | Реле передних противотуманных фар |
| DRL | 10A | Реле ДХО (дневные ходовые огни) |
| СТОП-СИГНАЛ | 15A | Выключатель стоп-сигналов, датчик аккумуляторной батареи, реле стоп-сигналов, блок предохранителей и реле E/R (реле HAC), разъем канала передачи данных |
| КЛАСТЕР | 10A | Комбинация приборов (MICOM, IND.), BCM |
| IG1 | 10A | Выключатель стоп-сигналов, переключатель ECO, модуль обогрева сиденья водителя/пассажира, модуль контроля давления в шинах, переключатель рычага переключения передач ATM ILL. Модуль управления EPS, реостат |
| ABS | 10A | Модуль управления ABS, модуль управления ESC, выключатель ESC, блок предохранителей и реле E/R (многоцелевой контрольный разъем, реле HAC) |
| ЛАМПА Б/ВВЕРХ | 10A | Выключатель фонаря заднего хода |
| ECU | 10A | ЭБУ, ПКМ |
| 7 ЗАПАСНЫЕ | 10A | Не используется |
| 2 ИГ2 | 10A | Модуль управления кондиционером, BCM, блок SMK, блок управления стеклоочистителями |
| ОПАСНОСТЬ | 15A | Аварийное реле, аварийный выключатель |
| : ЗАПАСНОЙ | 25A | Не используется |
| ЛЮК | 15A | Люк Мотор |
| 3 ЗАПАСНЫЕ | 10A | Не используется |
| TCU | 15A | Датчик скорости автомобиля, переключатель диапазона коробки передач |
| ЗАПАСНОЙ | 15A | Не используется |
| MG2 | 10A | Реле стеклоподъемника, блок управления кондиционером, комбинация приборов (MICOM), BCM, электродвигатель люка, блок предохранителей и реле E/R (реле вентилятора) |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя |
| ДР ЛОК | 20A | Реле блокировки/разблокировки двери, двухоборотный реле разблокировки, привод замка двери водителя |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО | 25A | Модуль безопасного электрического стеклоподъемника |
| ПОЖАРКА | 15A | Модуль обогрева сиденья водителя/пассажира |
| 5 ЗАПАСНЫЕ | 10A | Не используется |
| КОМНАТА LP 1 | 10A | Комбинация приборов (IND..ILL), модуль контроля давления в шинах, BCM, модуль управления кондиционером, лампа в багажном отделении, лампа в багажнике, лампа в салоне в центре, лампа на потолочной консоли, лампа на карте |
| АУДИО | 20A | Аудио |
| ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, левая передняя фара, левый передний указатель поворота, левый/правый номерной фонарь (4 двери), номерной фонарь (5 дверей) |
| ЗАДНИЙ ФОНАРЬ ПРАВ. | 10A | Правая фара, правый задний комбинированный фонарь, реостат, аудиосистема, правый передний указатель поворота, переключатель аварийной сигнализации, комбинация приборов (ILL.+), разъем AUX и USB, переключатель ESC Off, переключатель кондиционера, переключатель ECO, многофункциональный переключатель ( пульт дистанционного управления), модуль управления кондиционером, переключатель заднего обогревателя, переключатель переднего обогревателя, переключатель рычага переключения передач ATM ILL. |
| НАЧАЛО | 10A | Переключатель диапазонов коробки передач, переключатель блокировки зажигания |
| H/ЛАМПА | 10A | Комбинация приборов, блок предохранителей и реле в моторном отсеке (реле фар) |
| P/WDW левый | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, задний правый переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира |
| ГТД ЗЕРКАЛО | 10A | ЭБУ, ПКМ, переключатель заднего обогревателя, наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом со стороны пассажира |
| А/КОН | 10A | Модуль управления кондиционером (автоматический кондиционер) |
| ВОЗДУХОДУВКА | 10A | ЭБУ, ПКМ, переключатель вентилятора, резистор вентилятора, модуль управления кондиционером (ручной кондиционер) |
Моторного отсека
| Описание | Номинал предохранителя | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Модуль управления EPS |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| RR HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| АБС 2 | 40A | Модуль управления ABS, модуль управления ESC |
| АБС 1 | 40A | Модуль управления ABS, модуль управления ESC, универсальный контрольный разъем |
| ALT | 125A | Генератор, блок предохранителей и реле E/R (несколько предохранителей: АБС 1, АБС 2, MDPS, RR HTD, ВОЗДУХОДУВКА, предохранитель: А/КОН) |
| B+1 | 50A | Распределительная коробка I / P (предохранитель разъема питания: КОМНАТА LP 1, АУДИО, предохранитель: FOG LP FRT, ROOM LP 2, STOP LP, реле: задний фонарь) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| IG2 | 40A | Пусковое реле, замок зажигания |
| IG1 | 40A | Выключатель зажигания |
| ЭБУ 1 | 30A | Предохранитель: ЭБУ 2, реле управления двигателем |
| С/ВЕНТИЛЯТОР | 40A | Реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень) |
| B+2 | 50A | Распределительная коробка I/P (предохранитель: S/ОБОГРЕВ, ЛЮК КРЫШИ, ДР ЛОК. ОПАСНОСТЬ, реле: электрический стеклоподъемник) |
| HORN | 10A | Реле звукового сигнала |
| F/НАСОС | 15A | Реле топливного насоса |
| H/ЛАМПА ПРАВАЯ | 10A | Фара правая |
| H/ЛАМПА ЛЕВАЯ | 10A | Левая фара |
| ИНЖЕКТОР | 15A | ЭБУ, ПКМ, масляный регулирующий клапан №1/№2, кислородный датчик (вверху)/(внизу), реле топливного насоса |
| ДАТЧИК | 10A | ЭБУ, ПКМ, электромагнитный клапан управления продувкой адсорбера, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, модуль иммобилайзера, реле кондиционера, реле вентилятора системы охлаждения (высокая скорость), реле вентилятора системы охлаждения (низкая частота) |
| ЭБУ 2 | 10A | ЭБУ, ПКМ |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания №1 - №4, конденсатор |
| ЛАМПА Б/ВВЕРХ | 10A | PCM, переключатель диапазона коробки передач, комбинация приборов, задний комбинированный фонарь, левый/правый, переключатель рычага переключения передач ATM ILL. |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | ЭБУ, ПКМ, многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя |
2016, 2017

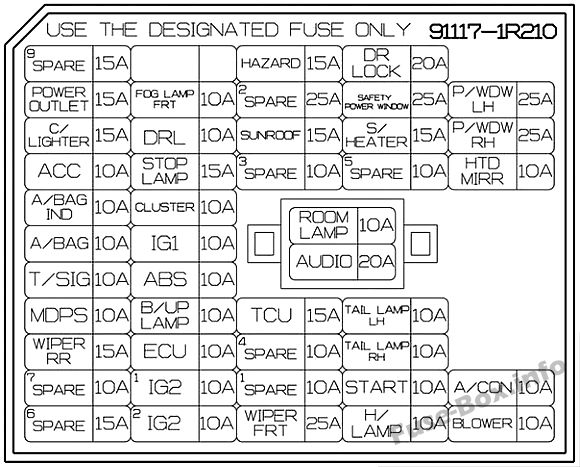

Приборная доска
| Описание | Номинал предохранителя | Защищенный компонент |
|---|---|---|
| ЗАПАСНОЙ | 15A | Не используется |
| РОЗЕТКА | 15A | Прикуриватель и розетка питания (розетка) |
| C/зажигалка | 15A | Прикуриватель и розетка (прикуриватель) |
| ACC | 10A | Аудио, переключатель наружного зеркала заднего вида с электроприводом |
| A/СУМКА ИНД. | 10A | Комбинация приборов (подушка безопасности IND.) |
| СУМКА | 10A | Модуль управления SRS, Telltale, датчик присутствия пассажира |
| T/SIG | 10A | Переключатель опасности |
| MDPS | 10A | Модуль управления EPS |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Многофункциональный переключатель (стеклоочиститель), мотор заднего стеклоочистителя |
| 7 ЗАПАСНЫЕ | 10A | Не используется |
| 6 ЗАПАСНЫЕ | 15A | Не используется |
| ПРОТИВОТУМАННАЯ ФАРА ПЕРЕДНЯЯ | 10A | Реле передних противотуманных фар |
| DRL | 10A | Реле ДХО (дневные ходовые огни) |
| СТОП-СИГНАЛ | 15A | Выключатель стоп-сигналов, датчик аккумуляторной батареи, реле стоп-сигналов, блок предохранителей и реле E/R (реле HAC), разъем канала передачи данных |
| КЛАСТЕР | 10A | Комбинация приборов (MICOM, IND.), BCM |
| IG1 | 10A | Выключатель стоп-сигналов, переключатель ECO, модуль обогрева сиденья водителя/пассажира, модуль контроля давления в шинах, переключатель рычага переключения передач ATM ILL. Модуль управления EPS, реостат |
| ABS | 10A | Модуль управления ABS, модуль управления ESC, выключатель ESC, блок предохранителей и реле E/R (многоцелевой контрольный разъем, реле HAC) |
| ЛАМПА Б/ВВЕРХ | 10A | Выключатель фонаря заднего хода |
| ECU | 10A | ЭБУ, ПКМ |
| MG2 | 10A | Реле стеклоподъемника, блок управления кондиционером, комбинация приборов (MICOM), BCM, электродвигатель люка, блок предохранителей и реле E/R (реле вентилятора) |
| 2 ИГ2 | 10A | Модуль управления кондиционером, BCM, блок SMK, блок управления стеклоочистителями |
| ОПАСНОСТЬ | 15A | Аварийное реле, аварийный выключатель |
| 2 ЗАПАСНЫХ | 25A | Не используется |
| ЛЮК | 15A | Люк Мотор |
| 3 ЗАПАСНЫЕ | 10A | Не используется |
| TCU | 15A | Датчик скорости автомобиля, переключатель диапазона коробки передач |
| ЗАПАСНОЙ | 15A | Не используется |
| ЗАПАСНОЙ | 10A | Не используется |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя |
| ДР ЛОК | 20A | Реле блокировки/разблокировки двери, двухоборотный реле разблокировки, привод замка двери водителя |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО | 25A | Модуль безопасного электрического стеклоподъемника |
| S/НАГРЕВАТЕЛЬ | 15A | Модуль обогрева сиденья водителя/пассажира |
| 5 ЗАПАСНЫЕ | 10A | Не используется |
| КОМНАТНАЯ ЛАМПА | 10A | Комбинация приборов (IND..ILL), модуль контроля давления в шинах, BCM, модуль управления кондиционером, лампа багажного отделения, лампа багажника, центральная лампа салона, лампа верхней консоли, лампа карты |
| АУДИО | 20A | Аудио |
| ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, левая передняя фара, левый передний указатель поворота, левый/правый номерной фонарь (4 двери), номерной фонарь (5 дверей) |
| ЗАДНИЙ ФОНАРЬ ПРАВ. | 10A | Правая фара, правый задний комбинированный фонарь, реостат, аудиосистема, правый передний указатель поворота, переключатель аварийной сигнализации, комбинация приборов (ILL.+), разъем AUX и USB, переключатель ESC Off, переключатель кондиционера, переключатель ECO, многофункциональный переключатель ( пульт дистанционного управления), модуль управления кондиционером, переключатель заднего обогревателя, переключатель переднего обогревателя, переключатель рычага переключения передач ATM ILL. |
| НАЧАЛО | 10A | Переключатель диапазонов коробки передач, переключатель блокировки зажигания |
| H/ЛАМПА | 10A | Комбинация приборов, блок предохранителей и реле в моторном отсеке (реле фар) |
| P/WDW левый | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, задний правый переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира |
| ГТД ЗЕРКАЛО | 10A | ЭБУ, ПКМ, переключатель заднего обогревателя, наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом со стороны пассажира |
| А/КОН | 10A | Модуль управления кондиционером (автоматический кондиционер) |
| ВОЗДУХОДУВКА | 10A | ЭБУ, ПКМ, переключатель вентилятора, резистор вентилятора, модуль управления кондиционером (ручной кондиционер) |

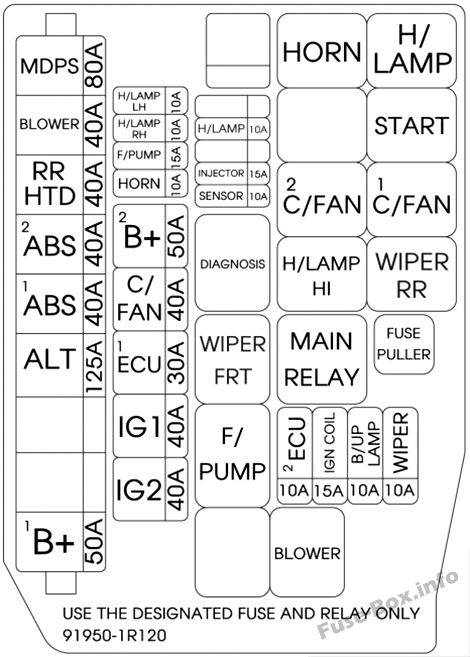

Моторного отсека
| Описание | Номинал предохранителя | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Модуль управления EPS |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| RR HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| АБС 2 | 40A | Модуль управления ABS, модуль управления ESC |
| АБС 1 | 40A | Модуль управления ABS, модуль управления ESC, универсальный контрольный разъем |
| ALT | 125A | Генератор, блок предохранителей и реле E/R (несколько предохранителей: АБС 1, АБС 2, MDPS, RR HTD, ВОЗДУХОДУВКА, предохранитель: А/КОН) |
| B+1 | 50A | Распределительная коробка I / P (предохранитель разъема питания: КОМНАТА LP 1, АУДИО, предохранитель: FOG LP FRT, ROOM LP 2, STOP LP, реле: задний фонарь) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| IG2 | 40A | Пусковое реле, замок зажигания |
| IG1 | 40A | Выключатель зажигания |
| ЭБУ 1 | 30A | Предохранитель: ЭБУ 2, реле управления двигателем |
| С/ВЕНТИЛЯТОР | 40A | Реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень) |
| B+2 | 50A | Распределительная коробка I/P (предохранитель: S/НАГРЕВАТЕЛЬ, ЛЮК КРЫШИ, ДР ЛОК, ОПАСНОСТЬ, реле: электрический стеклоподъемник) |
| HORN | 10A | Реле звукового сигнала |
| F/НАСОС | 15A | Реле топливного насоса |
| H/ЛАМПА ПРАВАЯ | 10A | Фара правая |
| H/ЛАМПА ЛЕВАЯ | 10A | Левая фара |
| H/ЛАМПА | 10A | Блок предохранителей и реле в моторном отсеке (реле фар) |
| ИНЖЕКТОР | 15A | ЭБУ, ПКМ, масляный регулирующий клапан №1/№2, кислородный датчик (вверху)/(внизу), реле топливного насоса |
| ДАТЧИК | 10A | ЭБУ, ПКМ, электромагнитный клапан управления продувкой адсорбера, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, модуль иммобилайзера, реле кондиционера, реле вентилятора системы охлаждения (высокая скорость), реле вентилятора системы охлаждения (низкая частота) |
| ЭБУ 2 | 10A | ЭБУ, ПКМ |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания №1 - №4, конденсатор |
| ЛАМПА Б/ВВЕРХ | 10A | PCM, переключатель диапазона коробки передач, комбинация приборов, задний комбинированный фонарь, левый/правый, переключатель рычага переключения передач ATM ILL. |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | ЭБУ, ПКМ, многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя |
2016 с правым рулем (Великобритания)[
Приборная доска

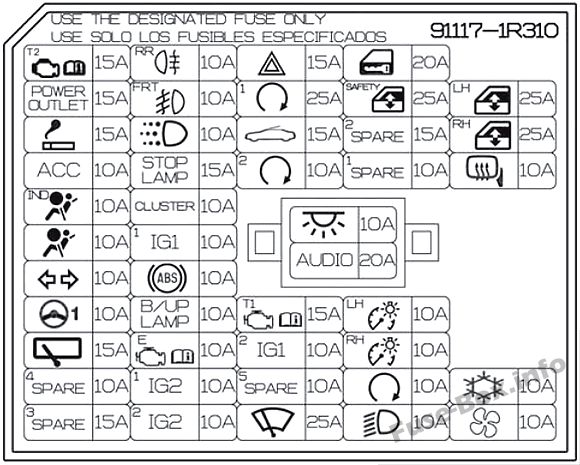

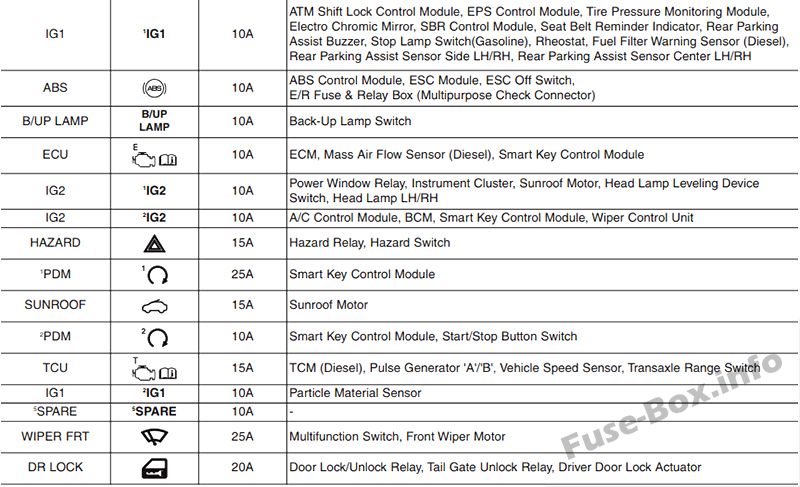

Назначение предохранителей в панели приборов (2016 с правым рулем)
Моторного отсека
Только дизель:

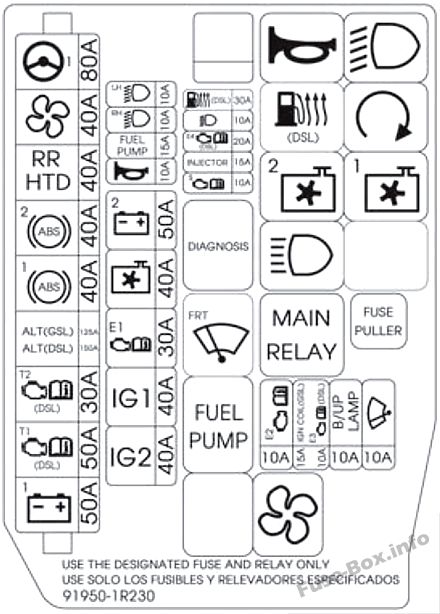

Назначение предохранителей в моторном отсеке (2016 RHD)
Безопасная диагностика
Частые вопросы о предохранителях Hyundai Accent (RB, 2011-2017)
Ответы помогают выбрать нужную таблицу и избежать опасной замены «наугад». Точный номер элемента всегда сверяйте с разделом для своего года и исполнения.
Где находятся блоки предохранителей Hyundai Accent (RB, 2011-2017)?
На странице разобраны блок на панели приборов и блок в моторном отсеке. Начните со схемы расположения, затем откройте таблицу именно того блока, к которому относится неисправная цепь.
Как выбрать схему для нужного года выпуска?
Материал рассчитан на Accent поколения RB 2011-2017 годов. Внутри страницы годы и варианты разделены заголовками. Сверьте год, рынок, двигатель и обозначения на крышке блока: комплектация и дата производства могут менять состав цепей.
Как найти предохранитель прикуривателя или розетки?
Ищите в таблицах штатные обозначения CIGAR, CIG, P/OUTLET, POWER OUTLET или 12V SOCKET. Если розеток несколько, у них могут быть отдельные позиции. Номер и номинал берите только из подходящей вашему автомобилю таблицы.
Как найти цепь топливного насоса, фар или вентилятора?
Ориентируйтесь не только на русский перевод, но и на заводскую маркировку: FUEL PUMP, H/LAMP, BLOWER, COOLING FAN и близкие обозначения. Для управляемой цепи дополнительно проверьте реле, если оно указано на схеме.
Можно ли поставить предохранитель большего номинала?
Нет. Более высокий номинал может не отключить цепь при перегрузке и привести к перегреву проводки. Используйте предохранитель того же типа и номинала, который указан на крышке блока или в подходящей таблице.
Почему схема в автомобиле отличается от страницы?
Различия возможны из-за рынка поставки, двигателя, комплектации, рестайлинга и даты производства. При расхождении приоритет имеют маркировка на крышке блока и руководство именно для вашего VIN.
Что делать, если новый предохранитель сразу перегорел?
Не устанавливайте следующий предохранитель многократно. Повторное перегорание указывает на короткое замыкание, перегрузку или неисправность потребителя. Отключите проблемную цепь и найдите причину до новой замены.
Как безопасно проверить предохранитель?
Выключите зажигание и потребители, найдите нужную позицию по схеме и проверьте плавкую вставку или непрерывность мультиметром. Не замыкайте контакты проволокой. Силовые цепи и незнакомые высоковольтные системы лучше поручить автоэлектрику.
