Предохранители и реле Hyundai Elantra (XD, 2000-2006)
Схемы относятся к указанным годам и вариантам Hyundai Elantra (XD, 2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Elantra 2000-2006 гг.
Предохранитель прикуривателя (розетки) в Hyundai Elantra находится в блоке предохранителей панели приборов (см. предохранитель «С/СВЕТ» (прикуриватель, розетка)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

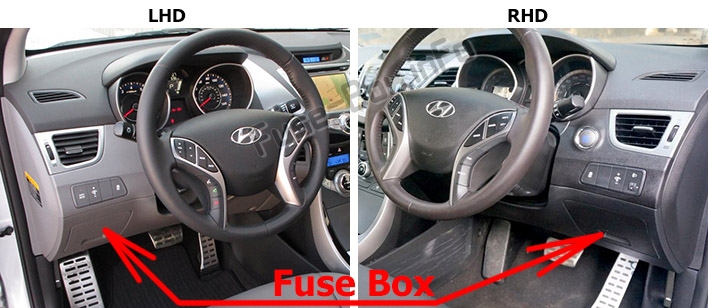

Приборная доска
Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.

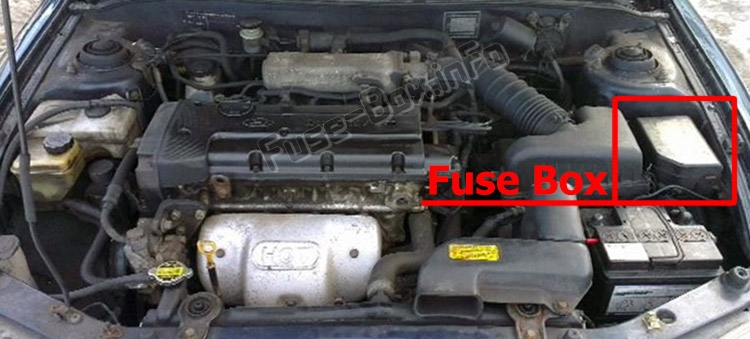

Моторного отсека
Блок предохранителей находится в моторном отсеке (слева).
Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей

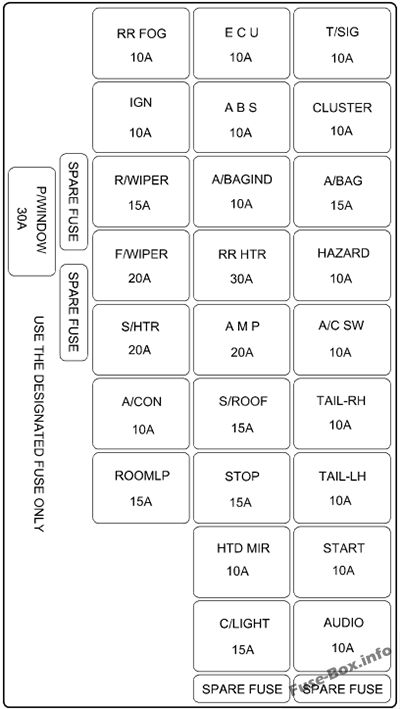

Приборная доска
| NAME | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| T/SIG | 10A | Лампы указателей поворота, Фонарь заднего хода |
| КЛАСТЕР | 10A | Резистор предварительного возбуждения, комбинация приборов (IND) |
| СУМКА | 15A | контроль SRS |
| ОПАСНОСТЬ | 10A | Аварийное реле, Аварийные фонари |
| Кондиционер SW | 10A | Управление кондиционером |
| ХВОСТ-ПРАВЫЙ | 10A | Короткое замыкание, Лампы освещения, Задний фонарь (правый), Омыватель фар |
| ХВОСТ-ЛЕВЫЙ | 10A | Задний фонарь (левый), Наружные фонари |
| НАЧАЛО | 10A | B/сигнальное реле |
| АУДИО | 10A | Цифровые часы, Наружное зеркало с электроприводом и складывание зеркал, Аудиосистема |
| ECU | 10A | Круиз-контроль, PCM, датчик скорости автомобиля, катушка зажигания |
| ABS | 10A | АБС контроль |
| A/СУМКА ИНД. | 10A | Комбинация приборов (подушка безопасности IND) |
| РР ХТР | 30A | Реле обогревателя |
| AMP | 20A | Мощность антенны |
| S/КРЫША | 15A | Управление дверным замком с электроприводом, люк на крыше |
| STOP | 15A | Стоп-сигналы, Стеклоподъемники, Наружные зеркала с электроприводом складывания |
| ХТД МИР | 10A | Обогрев заднего стекла и наружных зеркал, управление кондиционером |
| С/СВЕТ | 15A | Прикуриватель, Розетка |
| РР противотуманные фары | 10A | Задние противотуманные фары |
| IGN | 10A | Фары, Омыватель фар, Подогрев топливного фильтра |
| Р/ДВИГАТЕЛЬ | 15A | Задний дворник и омыватель |
| F/СТЕКЛООЧИСТИТЕЛЬ | 20A | Передний стеклоочиститель и омыватель |
| S/HTR | 20A | Подогрев сиденья |
| А/КОН | 10A | Управление вентилятором и кондиционером, ETACM, контроллер люка, электронное хромированное зеркало |
| КОМНАТА LP | 15A | Дверные лампы, Комбинация приборов, Разъем канала передачи данных, Многоцелевой разъем проверки, Освещение салона, ETACM, Аудиосистема, Разъем питания |
| P/WINDOW (ПЛАВКАЯ ВСТАВКА) | 30A | Электростеклоподъемник |

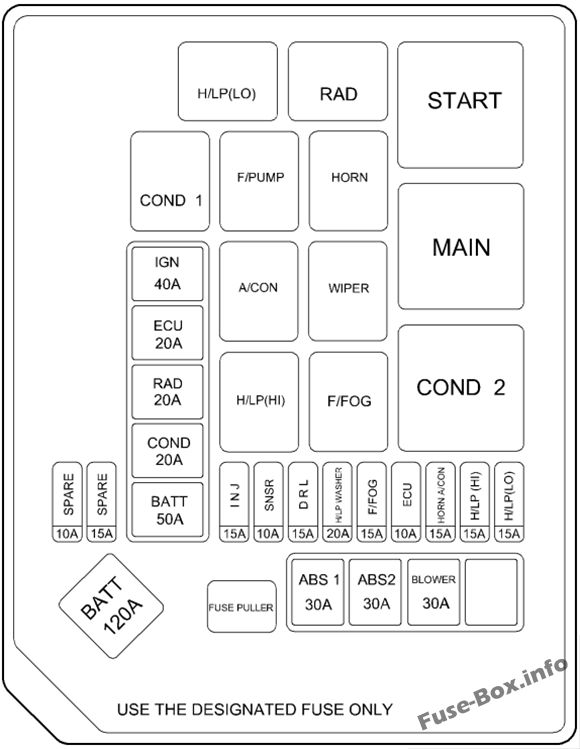

Моторный отсек (бензин)
| NAME | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | ||
| BATT | 120A | Генератор |
| BATT | 50A | Плавкая вставка (P/WDW), реле задних фонарей, разъем питания |
| COND | 20A | Реле вентилятора конденсатора. 1 |
| RAD | 20A | Реле вентилятора радиатора |
| ECU | 20A | Генератор, реле управления двигателем, реле топливного насоса, PCM |
| IGN | 40A | Замок зажигания, пусковое реле |
| АБС.1 | 30A | Управление АБС (двигатель) |
| АБС.2 | 30A | Управление АБС (Соленоид) |
| ВОЗДУХОДУВКА | 30A | Реле вентилятора |
| ПРЕДОХРАНИТЕЛЬ: | ||
| INJ. | 15A | Форсунки |
| SNSR | 10A | PCM, датчик кислорода с подогревом, SMATRA, реле отопителя, реле свечей накаливания |
| DRL | 15A | управление ДХО |
| ШАЙБА ВД/НД | 20A | Омыватель фар |
| Ф/туман | 15A | Реле передних противотуманных фар |
| ECU | 10A | Сирена, ПКМ |
| СИГНАЛ И КОНДИЦИОНЕР | 15A | Реле кондиционера, реле звукового сигнала |
| H/LP (привет) | 15A | Фара (высота) |
| H/LP (LO) | 15A | Фара головного света (ближний свет) |

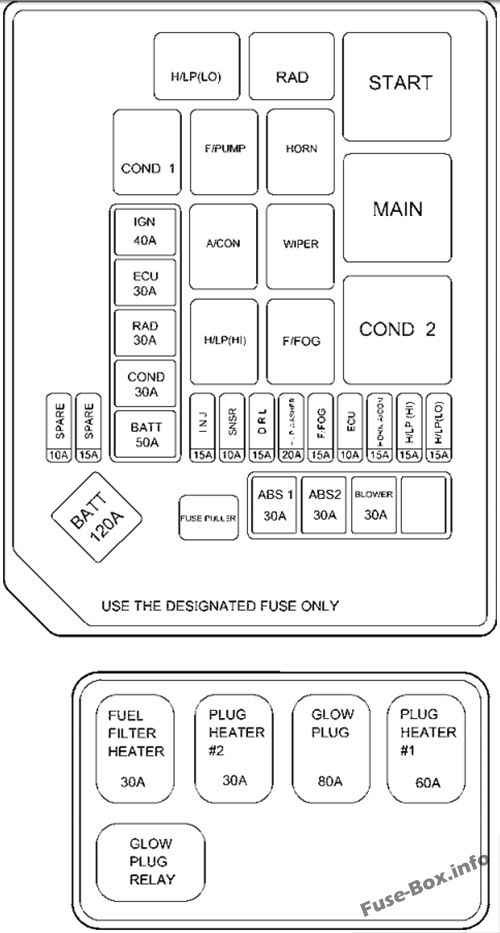

Моторный отсек (Дизель)
| NAME | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | ||
| BATT | 120A | Генератор |
| BATT | 50A | Плавкая вставка (P/WDW), реле задних фонарей, разъем питания |
| COND | 30A | Реле вентилятора конденсатора. 1 |
| RAD | 30A | Реле вентилятора радиатора |
| ECU | 30A | Генератор, реле управления двигателем, реле топливного насоса, PCM |
| IGN | 40A | Замок зажигания, пусковое реле |
| АБС.1 | 30A | Управление АБС (двигатель) |
| АБС.2 | 30A | Управление АБС (Соленоид) |
| ВОЗДУХОДУВКА | 30A | Реле вентилятора |
| СВЕЧА НАКАЛИВАНИЯ | 80A | Реле вилки для выращивания |
| НАГРЕВАТЕЛЬ №1 | 60A | Реле отопителя №1 |
| НАГРЕВАТЕЛЬ №2 | 30A | Реле отопителя №2 |
| ТОПЛИВНЫЙ ФИЛЬТР | 30A | Реле топливного фильтра |
| ПРЕДОХРАНИТЕЛЬ: | ||
| INJ. | 15A | Форсунки |
| SNSR | 10A | PCM, датчик кислорода с подогревом, SMATRA, реле отопителя, реле свечей накаливания |
| DRL | 15A | управление ДХО |
| ШАЙБА ВД/НД | 20A | Омыватель фар |
| Ф/туман | 15A | Реле передних противотуманных фар |
| ECU | 10A | Сирена, ПКМ |
| СИГНАЛ И КОНДИЦИОНЕР | 15A | Реле кондиционера, реле звукового сигнала |
| H/LP (привет) | 15A | Фара (высота) |
| H/LP (LO) | 15A | Фара головного света (ближний свет) |
