Предохранители и реле Hyundai Elantra (HD, 2007-2010)
Схемы относятся к указанным годам и вариантам Hyundai Elantra (HD, 2007-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Elantra 2007-2010
Предохранители прикуривателя (розетки) в Hyundai Elantra расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» и «Р/ВЫХОД»).
Оглавление
Расположение блока предохранителей
Приборная доска

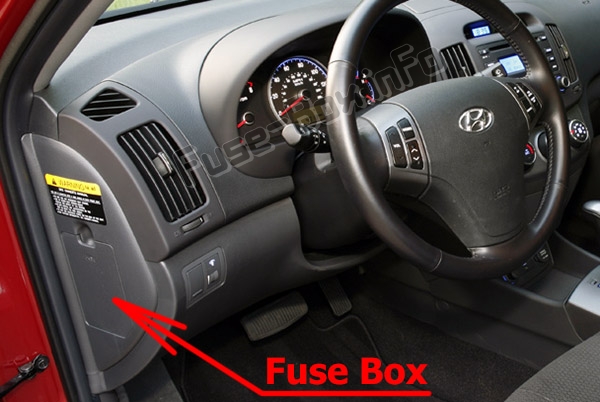

Блок предохранителей находится сбоку на приборной панели, со стороны водителя, за крышкой.

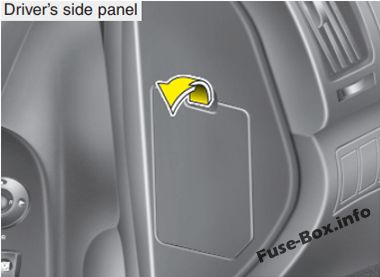

Автомобили с левым рулем

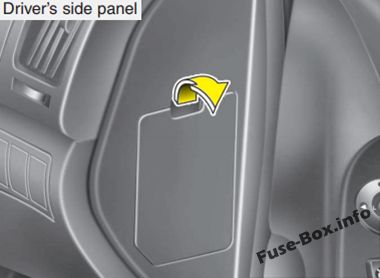

Автомобили с правым рулем
Моторного отсека

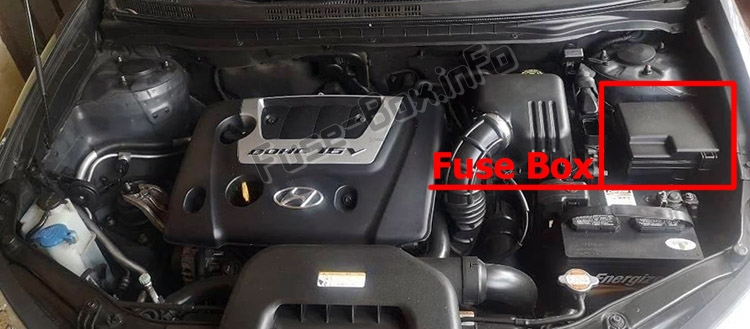

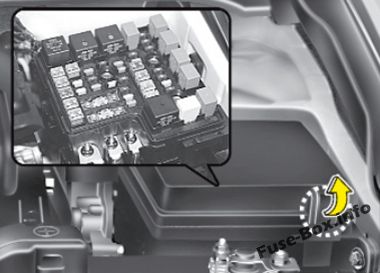

Блок предохранителей находится в моторном отсеке (слева).
Назначение предохранителей в панели приборов
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| НАЧАЛО | 10A | Выключатель замка зажигания, Противоугонная сигнализация, Переключатель диапазонов коробки передач |
| ПО А/КОН | 10A | Модуль управления кондиционером |
| ГТД ЗЕРКАЛО | 10A | Электродвигатель обогрева наружных зеркал |
| СЕАТ ХТР | 15A | Переключатель подогрева сидений |
| А/КОН | 10A | Реле вентилятора, модуль управления кондиционером, модуль управления люком в крыше |
| НАЛОБНЫЙ ФОНАРЬ | 10A | Реле фар |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 25A | Реле переднего стеклоочистителя |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Реле заднего стеклоочистителя (или запасное) |
| DRL | 15A | Блок дневных ходовых огней |
| WCS | 10A | Датчик классификации пассажиров |
| П/ВДВ ДР | 25A | Главный выключатель электрического стеклоподъемника, переключатель заднего электрического стеклоподъемника (левый) |
| ЧАСЫ | 10A | Цифровые часы, Аудио |
| C/зажигалка | 15A | Розетка |
| ДР ЛОК | 20A | Модуль управления люком, реле разблокировки/запирания дверей |
| ДЕИЛЬЕР | 15A | Противообледенитель лобового стекла (или запасной) |
| STOP | 15A | Выключатель стоп-сигнала |
| КОМНАТА LP | 15A | Лампа в багажнике, купольная лампа, лампа для карты, цифровые часы, домашняя ссылка |
| АУДИО | 15A | Аудио |
| Т/КРЫШКА | 15A | реле крышки багажника |
| AMP | 25A | Усилитель |
| БЕЗОПАСНОСТЬ P/WDW | 25A | Модуль безопасного электрического стеклоподъемника |
| P/WDW АСС | 25A | Переключатель переднего и заднего стеклоподъемника (правый), главный переключатель стеклоподъемника |
| Р/ВЫХОД | 15A | Розетка |
| T/SIG | 10A | Аварийный выключатель |
| A/СУМКА ИНД. | 10A | Индикатор подушки безопасности (приборная панель) |
| РР противотуманные фары | 10A | Реле задних противотуманных фар |
| КЛАСТЕР | 10A | Комбинация приборов, модуль EPS, переключатель ESC |
| СУМКА | 15A | Модуль управления SRS |
| IGN 1 | 15A | Модуль EPS, переключатель ESP (или запасной) |
| ЗАПАСНОЙ | 15A | (Запасной) |
| ХВОСТ ПРАВЫЙ | 10A | Фара головного света (правая), лампа вещевого ящика, задняя комбинированная лампа (правая), лампа номерного знака |
| ХВОСТ ЛЕВЫЙ | 10A | Фара головного света (левая), главный выключатель стеклоподъемника, задний комбинированный фонарь (левый), лампа номерного знака |
Назначение предохранителей в моторном отсеке
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| Плавкая ссылка: | ||
| ГЕНЕРАТОР | 125А / 150А | Генератор, блок плавких вставок (D4FB) |
| EPS | 80A | Модуль управления EPS |
| АБС.2 | 20A | Модуль управления ESP, модуль управления ABS, универсальный контрольный разъем |
| АБС.1 | 40A | Модуль управления ESP, модуль управления ABS, универсальный контрольный разъем |
| B+.1 | 50A | Распределительная коробка панели приборов |
| RR HTD | 40A | Распределительная коробка панели приборов |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| С/ВЕНТИЛЯТОР | 40A | Реле вентилятора конденсатора №1,2 |
| B+.2 | 50A | Распределительная коробка панели приборов |
| ИГН.2 | 40A | Замок зажигания, пусковое реле |
| ИГН.1 | 30A | Замок зажигания |
| ECU | 30A | Главное реле, ECM, модуль управления силовым агрегатом (G4GC) |
| Предохранитель: | ||
| ЗАПАСНОЙ. 1 | 20A | (Запасной) |
| противотуманные фары | 15A | Реле передних противотуманных фар |
| А/КОН | 10A | Реле кондиционера |
| ОПАСНОСТЬ | 15A | Аварийный выключатель, Аварийное реле |
| F/НАСОС | 15A | Реле топливного насоса |
| ЭБУ.1 | 10A | ECM(G4FC), PCM(G4FC), TCM(D4FB) |
| ЭБУ.3 | 10A | ЕСМ(D4FB) |
| ЭБУ.4 | 20A | ЕСМ(D4FB) |
| INJ | 15A | Реле кондиционера, реле топливного насоса, форсунка № 1,2,3,4 (G4FC/G4GC), блок управления двигателем (G4FC/G4GC), привод холостого хода (G4FC/G4GC), модуль иммобилайзера (D4FB) и т. д. |
| СНСР.2 | 10A | Генератор импульсов «A», «B», TCM (D4FB), выключатель стоп-сигналов (G4FC/G4GC), датчик скорости автомобиля и т. д. |
| HORN | 15A | Реле звукового сигнала |
| ABS | 10A | Модуль управления ESP, модуль управления ABS, универсальный контрольный разъем |
| ЭБУ.2 | 10A | ECM, Катушка зажигания №1,2,3,4(G4FC), PCM(G4GC) |
| B/UP | 10A | Выключатель фонарей заднего хода, переключатель диапазонов коробки передач, модуль круиз-контроля |
| В/Н НЧ ПРАВ. | 10A | Фара (правая), привод корректора фары (правая) |
| В/Н Н Н Л Н | 10A | Фара (левая), привод корректора фары (левая), переключатель корректора фар |
| H/LP HI | 20A | Реле привет фары |
| СНСР.1 | 10A | Кислородный датчик, ECM, датчик массового расхода воздуха, модуль иммобилайзера (G4FC/G4GC), выключатель стоп-сигнала (D4FB), лямбда-зонд (D4FB) и т. д. |
| ЗАПАСНОЙ | 10A | (Запасной) |
| ЗАПАСНОЙ | 15A | (Запасной) |
| ЗАПАСНОЙ | 20A | (Запасной) |
