Предохранители и реле Hyundai Elantra (MD/UD, 2011-2016)
Схемы относятся к указанным годам и вариантам Hyundai Elantra (MD/UD, 2011-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Elantra 2011-2016
Предохранители прикуривателя (розетки) в Hyundai Elantra расположены в блоке предохранителей панели приборов (см. предохранители «ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ» (розетка) и «C/зажигалка» (прикуриватель)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Приборная доска

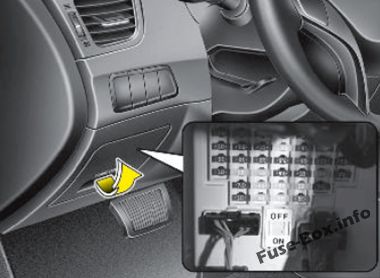

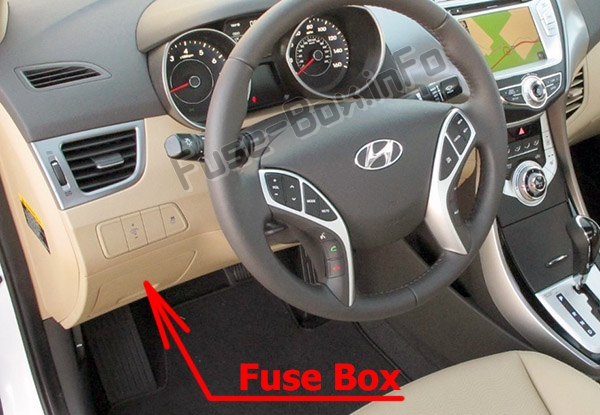

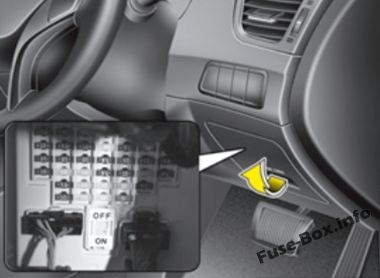

Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Моторного отсека

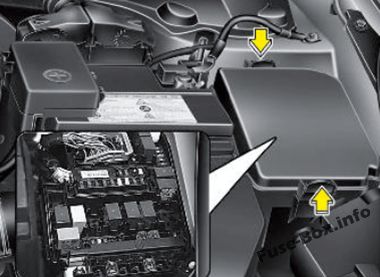

Блок предохранителей находится в моторном отсеке (слева).

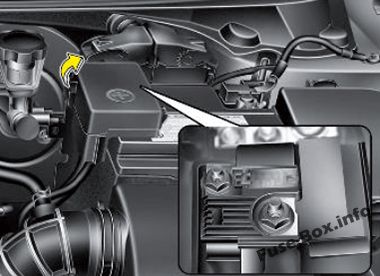

Главный предохранитель
2011, 2012, 2013
2011, 2012, 2013
Назначение предохранителей в панели приборов (2011, 2012, 2013)
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| НАЧАЛО | 7.5A | Без смарт-ключа: блок реле ICM (реле охранной сигнализации), Со смарт-ключом: A/T — переключатель диапазона коробки передач, M/T — ECM, блок предохранителей и реле E/R (реле пуска 1), модуль управления смарт-ключом |
| СУМКА | 15A | Модуль управления SRS, датчик классификации веса пассажира |
| A/СУМКА ИНД. | 7.5A | Приборный щиток |
| MDPS | 7.5A | Модуль управления EPS |
| ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ | 15A | Розетка |
| BCM | 7.5A | Модуль управления смарт-ключом, BCM |
| ПО А/КОН | 7.5A | Модуль управления кондиционером |
| МОДУЛЬ 2 | 7.5A | Электрохромное зеркало, выключатель ESC |
| ЗАПАСНОЙ 1 | 10A | - |
| МОДУЛЬ 4 | 7.5A | Задний датчик помощи при парковке, левый/правый (вход/выход), модуль управления кондиционером (автоматический кондиционер), индикатор рычага банкомата |
| IG1 | 20A | Блок предохранителей и реле E / R (предохранитель - ТКУ 1, B / UP LP, ЭБУ 3, АБС 3) |
| ДПМ 3 | 7.5A | Модуль управления смарт-ключом |
| C/зажигалка | 20A | Зажигалка |
| МОДУЛЬ 6 | 10A | AMP, выключатель питания наружных зеркал, головное устройство аудио, аудио/видео и навигации, цифровые часы |
| ГТД ЗЕРКАЛО | 10A | Наружное зеркало с электроприводом для водителя/пассажира, модуль управления кондиционером |
| МОДУЛЬ 3 | 7.5A | Аудиосистема, модуль контроля давления в шинах, цифровые часы, BCM, комбинация приборов, модуль обогрева сиденья водителя/пассажира |
| ЗАПАСНОЙ 3 | 10A | - |
| ЛЮК | 15A | Люк на крыше |
| S/ОБОГРЕВАТЕЛЬ ЗАДН.ПРАВ. | 15A | Выключатель обогрева правого заднего сиденья |
| ЗАПАСНОЙ 2 | 15A | - |
| ВОЗДУХОДУВКА | 10A | Ручной кондиционер — модуль управления кондиционером, ECM/PCM, резистор вентилятора |
| ИОД 1 | 10A | Лампа багажного отделения, левая/правая лампа туалетного столика, комнатная лампа, лампа потолочной консоли, ключ зажигания III. & Предупреждающий выключатель двери (W/0 смарт-ключ) |
| СТВОЛ | 10A | Магистральное реле |
| МОДУЛЬ 1 | 7.5A | Переключатель спортивного режима (A/T), соленоид ключа (без смарт-ключа) |
| ЗАПАСНОЙ 4 | 15A | - |
| S/ОБОГРЕВ ЗАД ЛЕВ | 15A | Выключатель обогревателя заднего сиденья, левый |
| МОДУЛЬ 7 | 7.5A | Модуль управления смарт-ключом, BCM |
| ИОД 2 | 20A | Головное устройство аудио, аудио/видео и навигации |
| П/ВДВ правый | 25A | Реле П/ВДВ правый |
| ДПМ 2 | 7.5A | Модуль управления смарт-ключом, кнопка запуска/остановки |
| ЗАПАСНОЙ 6 | 10A | - |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Блок реле ICM (реле датчика дождя), многофункциональный переключатель, мотор стеклоочистителя, блок предохранителей и реле E/R (реле стеклоочистителя) |
| МОДУЛЬ 5 | 7.5A | Кластерный лонизатор (автоматический кондиционер), датчик дождя, люк на крыше |
| AMP 1 | 25A | AMP |
| ДПМ 1 | 25A | Модуль управления смарт-ключом |
| ЗАПАСНОЙ 5 | 20A | - |
| А/КОН | 7.5A | Модуль управления кондиционером, блок предохранителей и реле E/R (реле вентилятора) |
| ИОД 4 | 10A | Модуль контроля давления в шинах, BCM, автоматический свет и фотодатчик, комбинация приборов, разъем канала передачи данных, разъем для обновления интеллектуальной распределительной коробки, электрохромное зеркало, модуль управления кондиционером, цифровые часы |
| P/WDW левый | 25A | Реле P/WDW левый, модуль стеклоподъемника безопасности водителя |
| ДР ЛОК | 20A | Реле дверного замка, реле открывания двери, блок реле ICM (двухповоротное реле) |
| P/СЕАТ ДРВ | 30A | Ручной переключатель сиденья водителя |
Назначение предохранителей в моторном отсеке (2011, 2012, 2013)
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Модуль управления EPS |
| B+1 | 60A | Интеллектуальная распределительная коробка (ARISU 1 (4CH), IPS 1, FUSE - P/WDW левый, П/ВДВ правый, СТВОЛ, AMP 1) |
| С/ВЕНТИЛЯТОР | 40A | Реле С/ВЕНТИЛЯТОР Lo, Реле С/ВЕНТИЛЯТОР Hi |
| АБС 1 | 40A | Модуль ESC, многоцелевой контрольный разъем |
| RR HTD | 40A | Реле RR HTD |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| ЗАПАСНОЙ | 40A | - |
| B+2 | 60A | Интеллектуальная распределительная коробка (реле звука лампы указателя поворота, ARISU 2 (4CH), IPS (1CH), IPS (2CH), FUSE - P/СЕАТ ДРВ, ЛЮК) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| Б/УП LP | 10A | Электрохромное зеркало, головное устройство аудио / видео и навигации, задний комбинированный фонарь (вход) левый / правый, M / T - переключатель фонаря заднего хода, BCM, комбинация приборов |
| ТКУ 1 | 15A | М/Т - датчик скорости автомобиля, A/T — Переключатель диапазонов коробки передач |
| АБС 3 | 10A | Модуль ESC, многоцелевой контрольный разъем |
| ЭБУ 3 | 10A | Выключатель стоп-сигнала, МКПП - ECM, АКП - PCM |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | Датчик дождя, МКПП - ECM, АКПП - PCM |
| B+3 | 50A | Интеллектуальная распределительная коробка (устройство автоматического отключения по току утечки, ПРЕДОХРАНИТЕЛЬ - МОДУЛЬ 1, ДПМ 1, ДПМ 2, ДР ЛОК) |
| EMS | 40A | Блок EMS (реле управления двигателем, FUSE - ЭБУ 4, А/КОН, F/НАСОС) |
| СТОП ЛП | 15A | Выключатель стоп-сигнала, модуль управления смарт-ключом |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль обогрева сиденья водителя/пассажира |
| HORN | 15A | Реле звукового сигнала |
| IG 2 | 40A | Без смарт-ключа: замок зажигания, реле пуска 1, Со смарт-ключом: реле PDM 4 (IG2), реле пуска 1 |
| АБС 2 | 30A | Модуль ESC, многоцелевой контрольный разъем |
| IG 1 | 40A | Без смарт-ключа: замок зажигания, Со смарт-ключом: реле ДПМ 3 (IG1), реле ДПМ 2 (ACC) |
| F/НАСОС | 15A | Реле F/НАСОСА |
| ЭБУ 4 | 15A | ПКМ (А/Т), ЭБУ (М/Т) |
| А/КОН | 10A | Реле комп. кондиционера |
| ИНЖЕКТОР | 10A | Форсунка № 1 / № 2 / № 3 / № 4, реле A/C COMP, реле F/НАСОС |
| ЭБУ 2 | 10A | ПКМ (А/Т), ЭБУ (М/Т) |
| КАТУШКА ЗАЖИГАНИЯ 1 | 20A | Катушка зажигания № 1 / № 2 / № 3 / № 4, конденсатор |
| ЭБУ 1 | 20A | - |
| ДАТЧИК 2 | 10A | Модуль иммобилайзера, датчик положения распределительного вала № 1 / № 2 |
| ДАТЧИК 1 | 10A | Кислородный датчик (ВВЕРХ/ВНИЗ), клапан закрытия адсорбера, электромагнитный клапан регулируемого впуска, клапан управления маслом №1/№2, электромагнитный клапан управления продувкой, реле С/ВЕНТИЛЯТОР LO, реле С/ВЕНТИЛЯТОР HI |
| ЗАПАСНОЙ | 10A | - |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 20A | - |
2012 с правым рулем (Великобритания)
2012 с правым рулем (Великобритания)

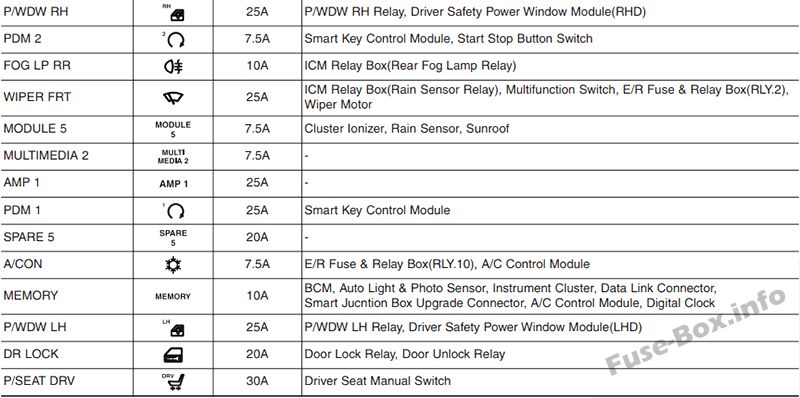

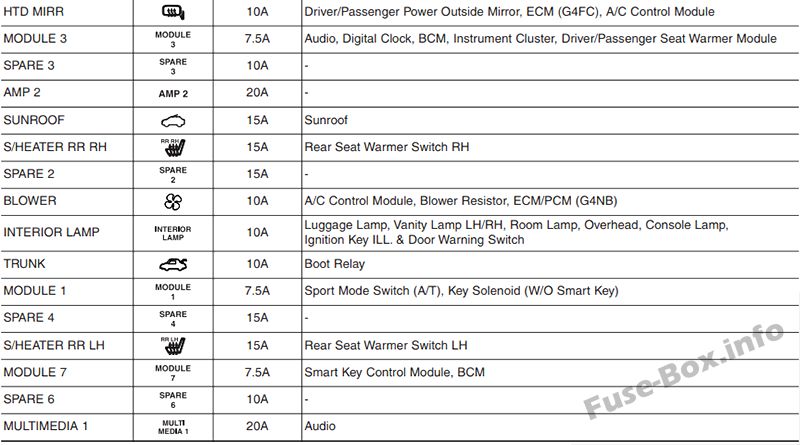

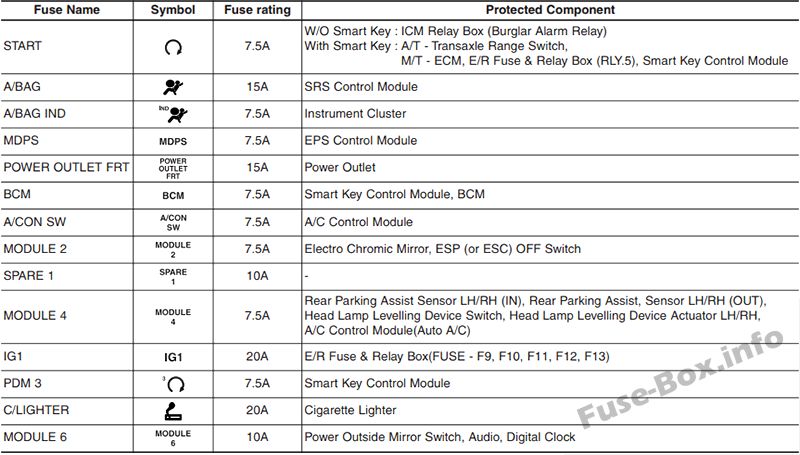

Назначение предохранителей в панели приборов (2012 RHD (Великобритания))

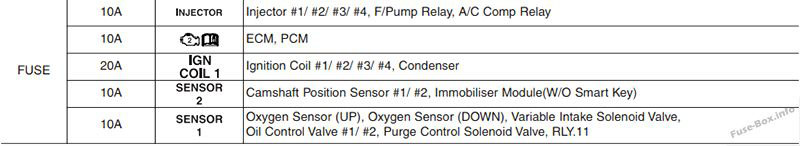

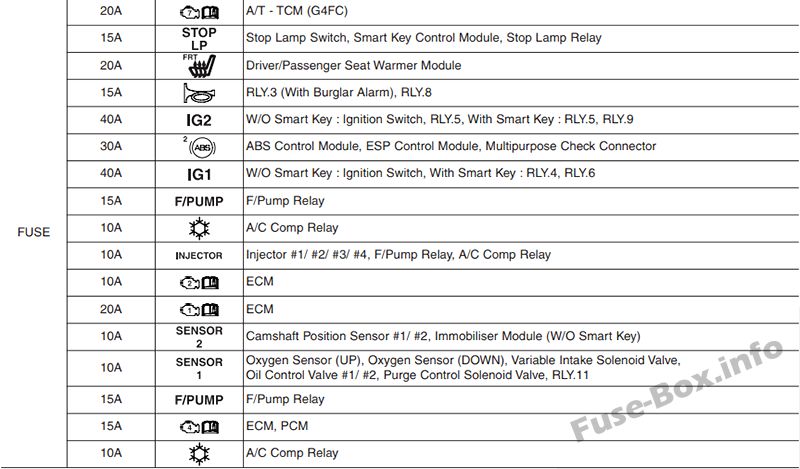

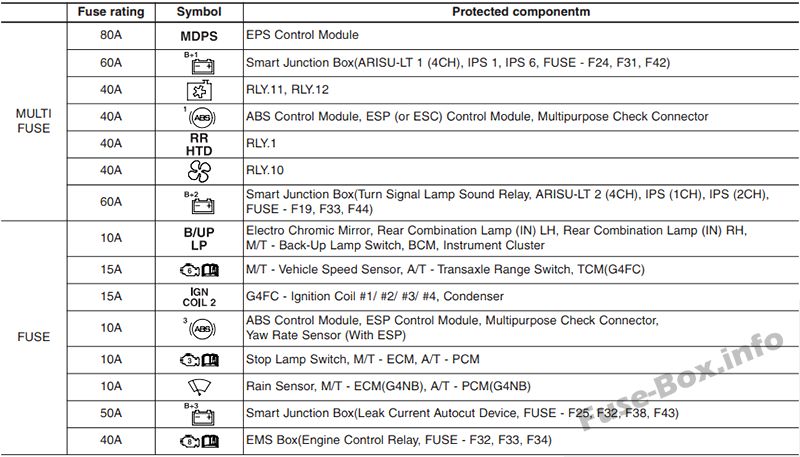

Назначение предохранителей в моторном отсеке (2012 RHD (Великобритания))
Схемы блоков предохранителей 2014, 2015, 2016 гг.
Схемы блоков предохранителей 2014, 2015, 2016 гг.

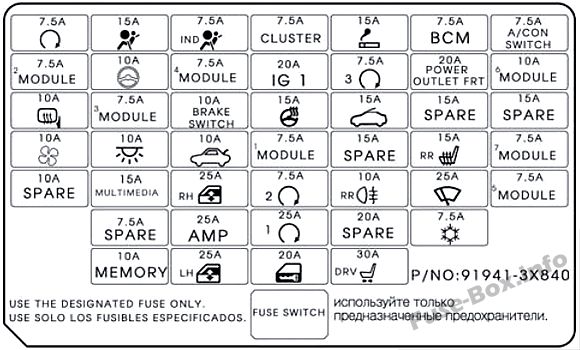

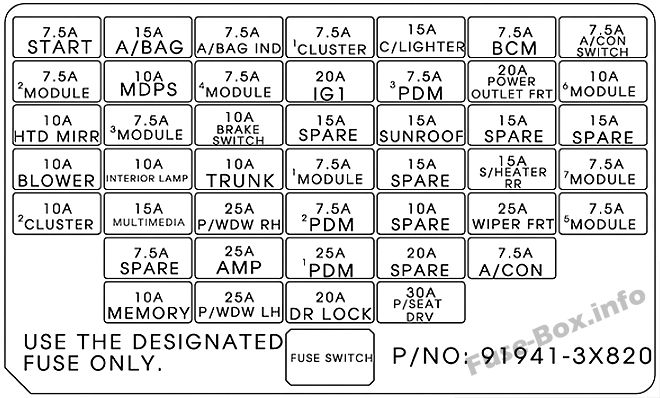

Приборная доска
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| НАЧАЛО | 7.5A | Без смарт-ключа: блок реле ICM (реле охранной сигнализации), Со смарт-ключом: A/T — переключатель диапазона коробки передач, M/T — ECM, блок предохранителей и реле E/R (реле пуска 1), модуль управления смарт-ключом |
| СУМКА | 15A | Модуль управления SRS, датчик классификации веса пассажира |
| A/СУМКА ИНД. | 7.5A | Приборный щиток |
| КЛАСТЕР | 7.5A | ISG LDC (аудио), кластер (ISG) |
| C/зажигалка | 15A | Зажигалка |
| BCM | 7.5A | Модуль управления смарт-ключом, BCM |
| ВЫКЛЮЧАТЕЛЬ А/КОН | 7.5A | Модуль управления кондиционером |
| МОДУЛЬ 2 | 7.5A | Электрохромное зеркало, выключатель ESC |
| MDPS | 10A | Модуль управления EPS |
| МОДУЛЬ 4 | 7.5A | Задний датчик помощи при парковке, левый/правый (вход/выход), модуль управления кондиционером (автоматический кондиционер), индикатор рычага банкомата |
| IG1 | 20A | Блок предохранителей и реле E / R (предохранитель - ТКУ 1, B / UP LP, ЭБУ 3, АБС 3) |
| ДПМ 3 | 7.5A | Модуль управления смарт-ключом |
| ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ | 20A | Розетка |
| МОДУЛЬ 6 | 10A | AMP, выключатель питания наружных зеркал, головное устройство аудио, аудио/видео и навигации, цифровые часы |
| ГТД ЗЕРКАЛО | 10A | Наружное зеркало с электроприводом для водителя/пассажира, модуль управления кондиционером |
| МОДУЛЬ 3 | 7.5A | Аудиосистема, модуль контроля давления в шинах, цифровые часы, BCM, комбинация приборов, модуль обогрева сиденья водителя/пассажира |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | - |
| ЗАПАСНОЙ | 15A | - |
| ЛЮК | 15A | Люк на крыше |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 15A | - |
| ВОЗДУХОДУВКА | 10A | Ручной кондиционер — модуль управления кондиционером, ECM/PCM, резистор вентилятора |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Лампа багажного отделения, левая/правая лампа туалетного столика, комнатная лампа, лампа потолочной консоли, ключ зажигания III. & Предупреждающий выключатель двери (W/0 смарт-ключ) |
| СТВОЛ | 10A | Магистральное реле |
| МОДУЛЬ 1 | 7.5A | Переключатель спортивного режима (A/T), соленоид ключа (без смарт-ключа) |
| ЗАПАСНОЙ | 15A | - |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 15A | Переключатель обогревателя заднего сиденья, левый/правый |
| МОДУЛЬ 7 | 7.5A | Модуль управления смарт-ключом, BCM |
| МУЛЬТИМЕДИА | 15A | Головное устройство аудио, аудио/видео и навигации |
| П/ВДВ правый | 25A | Реле П/ВДВ правый |
| ДПМ 2 | 7.5A | Модуль управления смарт-ключом, кнопка запуска/остановки |
| ЗАПАСНОЙ | 10A | - |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Блок реле ICM (реле датчика дождя), многофункциональный переключатель, мотор стеклоочистителя, блок предохранителей и реле E/R (реле стеклоочистителя) |
| МОДУЛЬ 5 | 7.5A | Кластерный лонизатор (автоматический кондиционер), датчик дождя, люк на крыше |
| ЗАПАСНОЙ | 7.5A | - |
| AMP | 25A | AMP |
| ДПМ 1 | 25A | Модуль управления смарт-ключом |
| ЗАПАСНОЙ | 20A | - |
| А/КОН | 7.5A | Модуль управления кондиционером, блок предохранителей и реле E/R (реле вентилятора) |
| ПАМЯТЬ | 10A | Модуль контроля давления в шинах, BCM, автоматический свет и фотодатчик, комбинация приборов, разъем канала передачи данных, разъем для обновления интеллектуальной распределительной коробки, электрохромное зеркало, модуль управления кондиционером, цифровые часы |
| P/WDW левый | 25A | Реле P/WDW левый, модуль стеклоподъемника безопасности водителя |
| ДР ЛОК | 20A | Реле дверного замка, реле открывания двери, блок реле ICM (двухповоротное реле) |
| P/СЕАТ ДРВ | 30A | Ручной переключатель сиденья водителя |

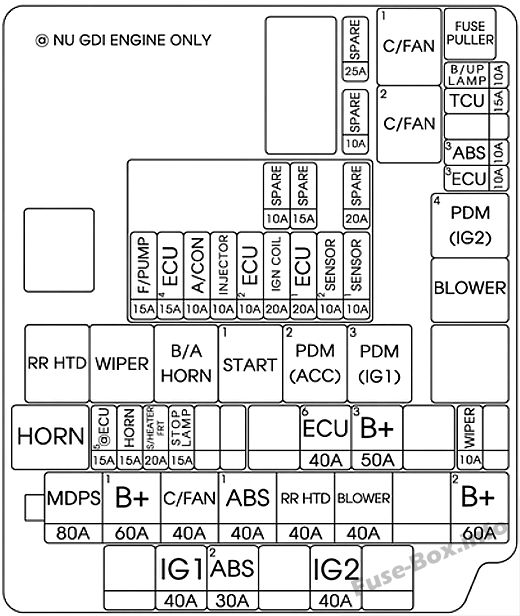

Моторного отсека
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Модуль управления EPS |
| B+1 | 60A | Интеллектуальная распределительная коробка (ARISU 1 (4CH), IPS 1, FUSE - P/WDW левый, П/ВДВ правый, СТВОЛ, AMP 1) |
| С/ВЕНТИЛЯТОР | 40A | Реле С/ВЕНТИЛЯТОР Lo, Реле С/ВЕНТИЛЯТОР Hi |
| АБС 1 | 40A | Модуль ESC, многоцелевой контрольный разъем |
| RR HTD | 40A | Реле RR HTD |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| ЗАПАСНОЙ | 40A | - |
| B+2 | 60A | Интеллектуальная распределительная коробка (реле звука лампы указателя поворота, ARISU 2 (4CH), IPS (1CH), IPS (2CH), FUSE - P/СЕАТ ДРВ, ЛЮК) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| ЛАМПА Б/ВВЕРХ | 10A | Электрохромное зеркало, головное устройство аудио/видео и навигации, задний комбинированный фонарь (вход) левый/правый, переключатель M/T-фонаря заднего хода, BCM, комбинация приборов |
| ТКУ 1 | 15A | M/T — Датчик скорости автомобиля, A/T — Переключатель диапазонов коробки передач |
| АБС 3 | 10A | Модуль ESC, многоцелевой контрольный разъем |
| ЭБУ 3 | 10A | Выключатель стоп-сигнала, МКПП - ECM, АКП - PCM |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | Датчик дождя, МКПП - ECM, АКПП - PCM |
| B+3 | 50A | Интеллектуальная распределительная коробка (устройство автоматического отключения по току утечки, ПРЕДОХРАНИТЕЛЬ - МОДУЛЬ 1, ДПМ 1, ДПМ 2, ДР ЛОК) |
| EMS | 40A | Блок EMS (реле управления двигателем, FUSE - ЭБУ 4, А/КОН, F/НАСОС) |
| ISG ИНВЕРТОР | 50A | Инвертор масляного насоса |
| СТОП ЛП | 15A | Выключатель стоп-сигнала, модуль управления смарт-ключом |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль обогрева сиденья водителя/пассажира |
| HORN | 15A | Реле звукового сигнала |
| IG 2 | 40A | Без смарт-ключа: замок зажигания, реле пуска 1, со смарт-ключом: реле PDM 4 (IG2), реле пуска 1 |
| АБС 2 | 30A | Модуль ESC, многоцелевой контрольный разъем |
| IG 1 | 40A | Без смарт-ключа: замок зажигания, со смарт-ключом: реле ДПМ 3 (IG1), реле ДПМ 2 (ACC) |
| F/НАСОС | 15A | Реле F/НАСОСА |
| ЭБУ 4 | 15A | ПКМ (А/Т), ЭБУ (М/Т) |
| А/КОН | 10A | Реле комп. кондиционера |
| ИНЖЕКТОР | 10A | Форсунка № 1 / № 2 / № 3 / № 4, реле A/C COMP, реле F/НАСОС |
| ЭБУ 2 | 10A | ПКМ (А/Т), ЭБУ (М/Т) |
| КАТУШКА ЗАЖИГАНИЯ 1 | 20A | Катушка зажигания № 1 / № 2 / № 3 / № 4, конденсатор |
| ЭБУ 1 | 20A | - |
| ДАТЧИК 2 | 10A | Модуль иммобилайзера, датчик положения распределительного вала № 1 / № 2 |
| ДАТЧИК 1 | 10A | Кислородный датчик (ВВЕРХ/ВНИЗ), клапан закрытия адсорбера, электромагнитный клапан регулируемого впуска, клапан управления маслом №1/№2, электромагнитный клапан управления продувкой, реле С/ВЕНТИЛЯТОР LO, реле С/ВЕНТИЛЯТОР HI |
| ЗАПАСНОЙ | 10A | - |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 20A | - |
Схемы блока предохранителей 2015 RHD (Великобритания)
Схемы блока предохранителей 2015 RHD (Великобритания)
Приборная доска

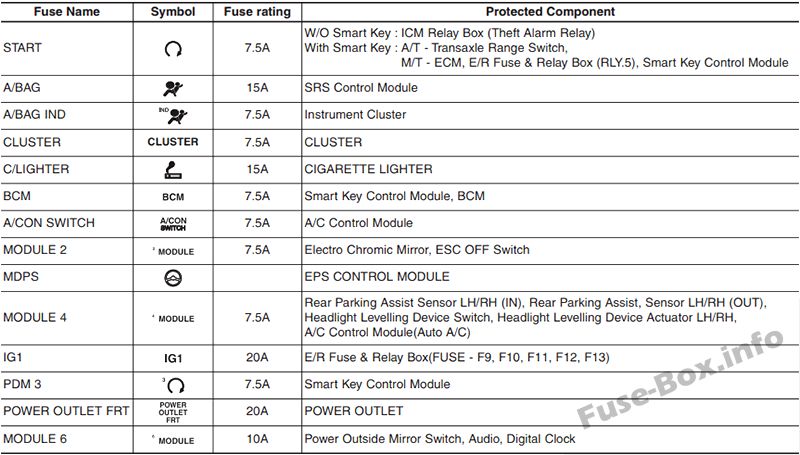

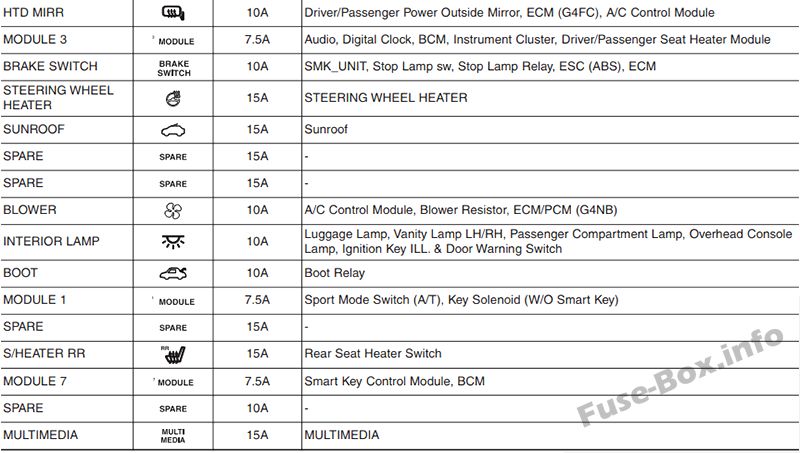

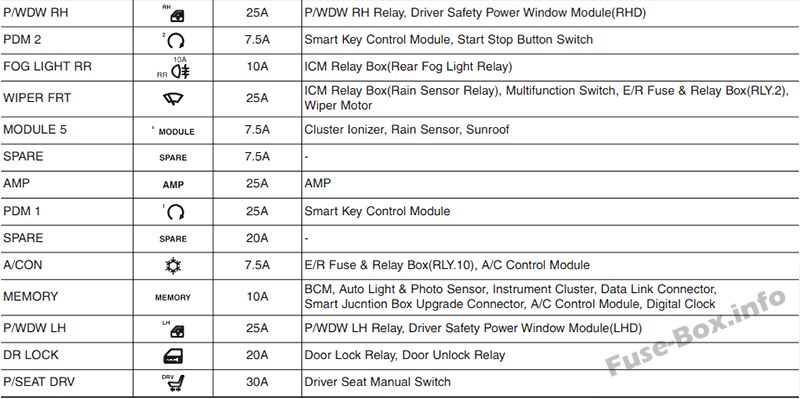

Назначение предохранителей в панели приборов (2015 RHD (Великобритания))
Моторного отсека

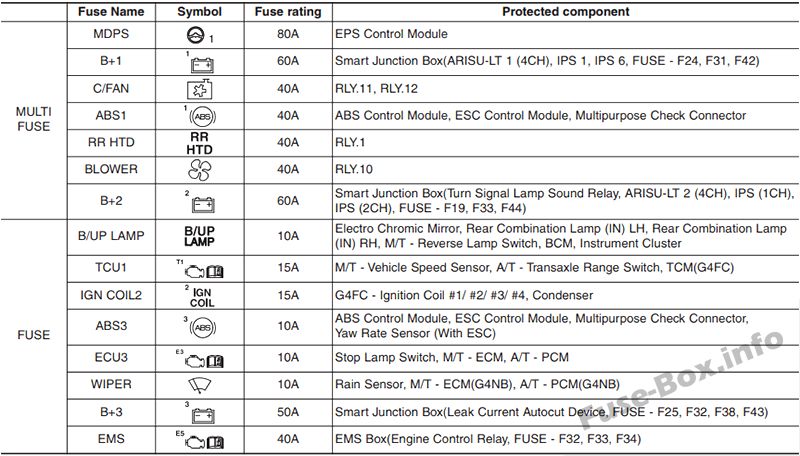

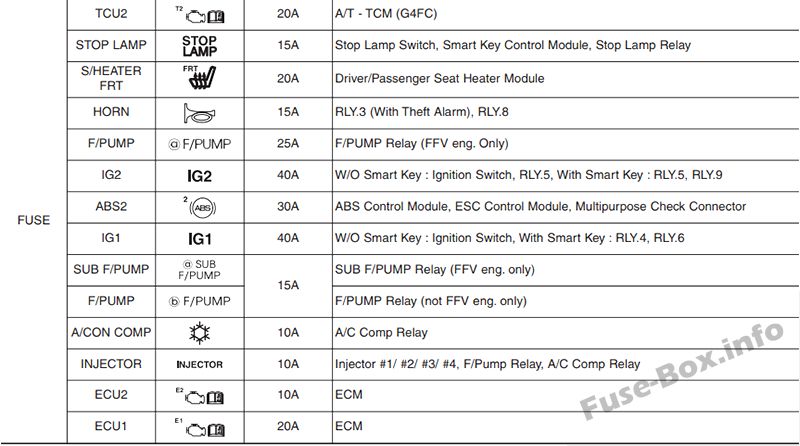

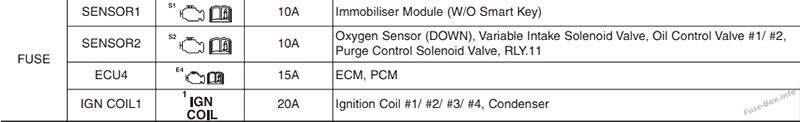

Назначение предохранителей в моторном отсеке (2015 RHD (Великобритания))
