Предохранители и реле Hyundai Elantra (AD, 2017-2020)
Схемы относятся к указанным годам и вариантам Hyundai Elantra (AD, 2017-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Elantra 2017-2020…
Предохранители прикуривателя (розетка) расположены в блоке предохранителей моторного отсека (см. предохранители «РОЗЕТКА 3» (прикуриватель), «РОЗЕТКА 2» (передняя розетка) и «РОЗЕТКА 1» (реле розетки)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Приборная доска

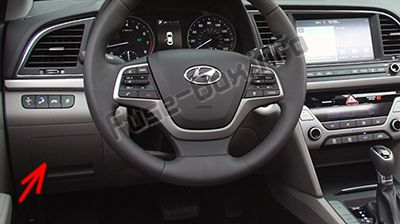

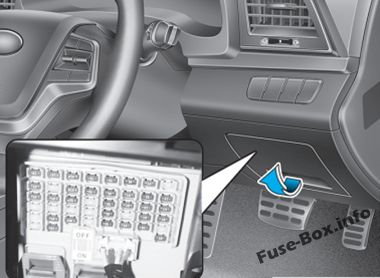

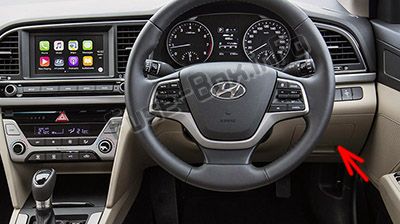

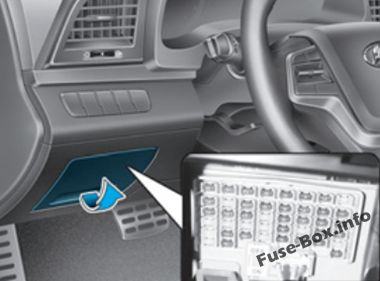

Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем
Моторного отсека

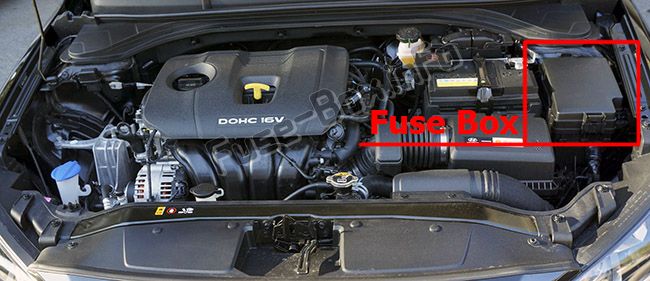

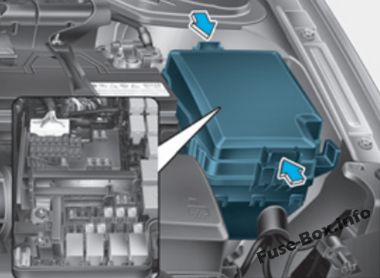

Блок предохранителей находится в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей
2017
Приборная доска

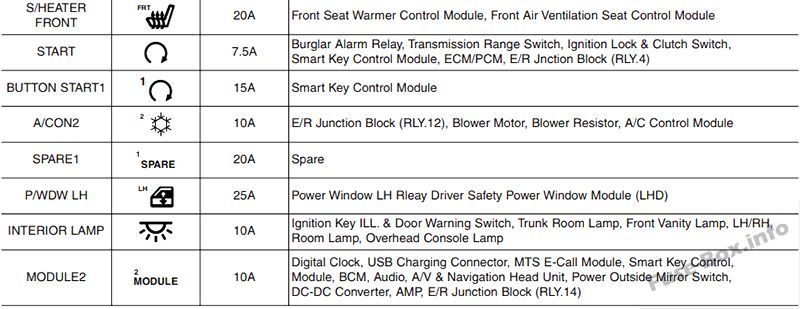

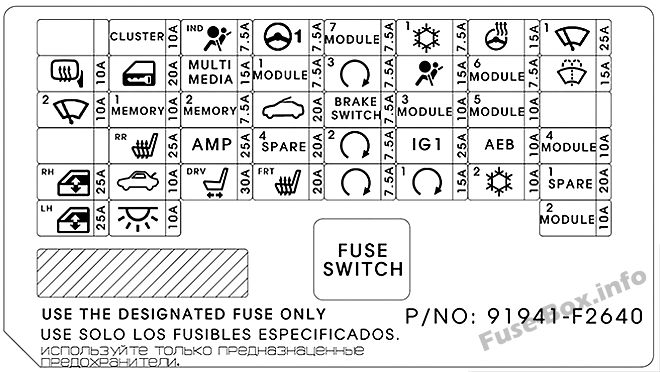

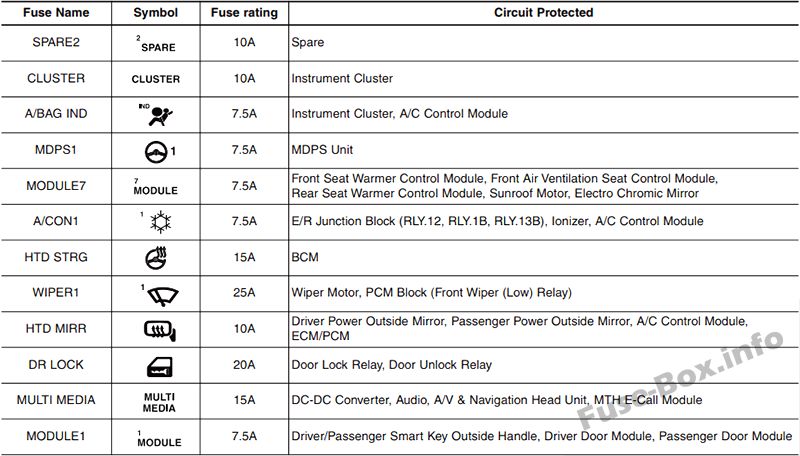

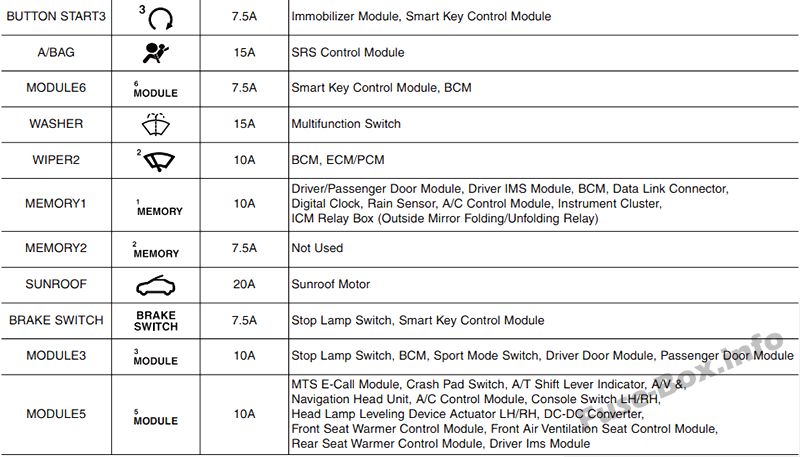

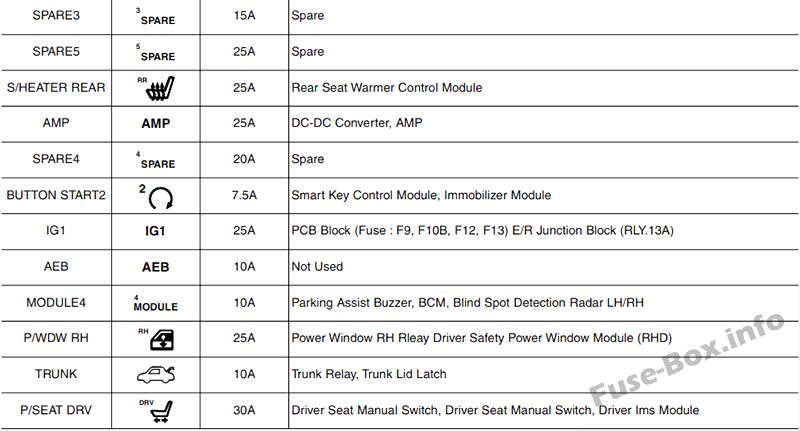

Назначение предохранителей в панели приборов (2017 г.)

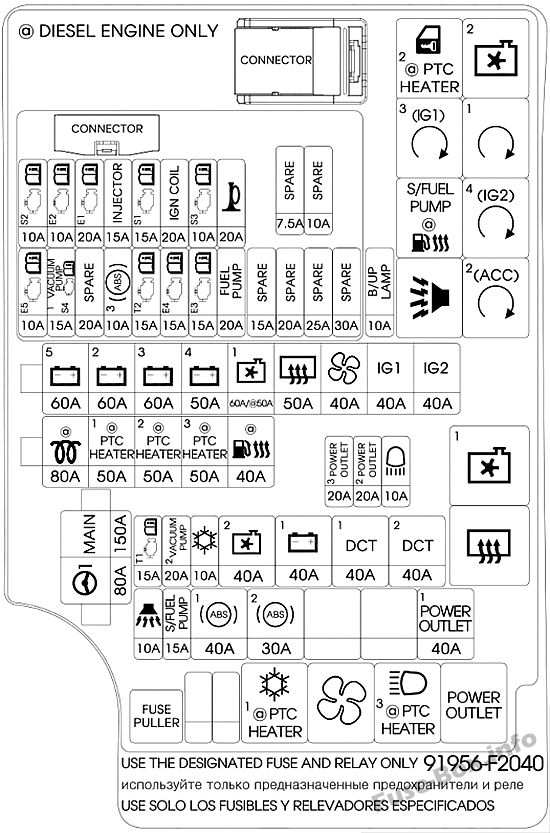

Моторного отсека

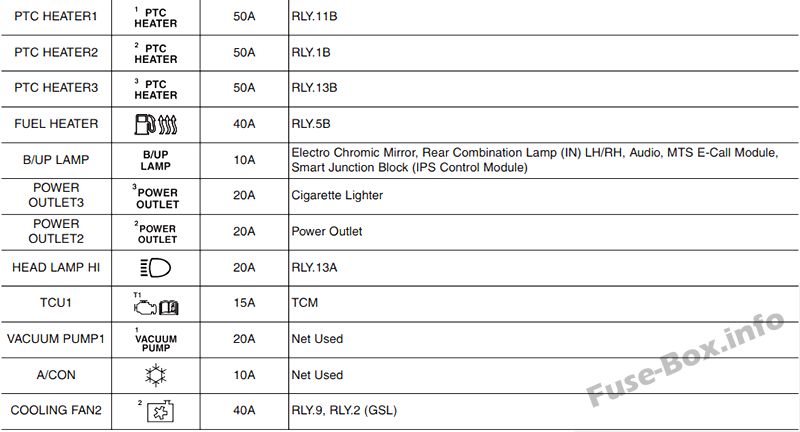

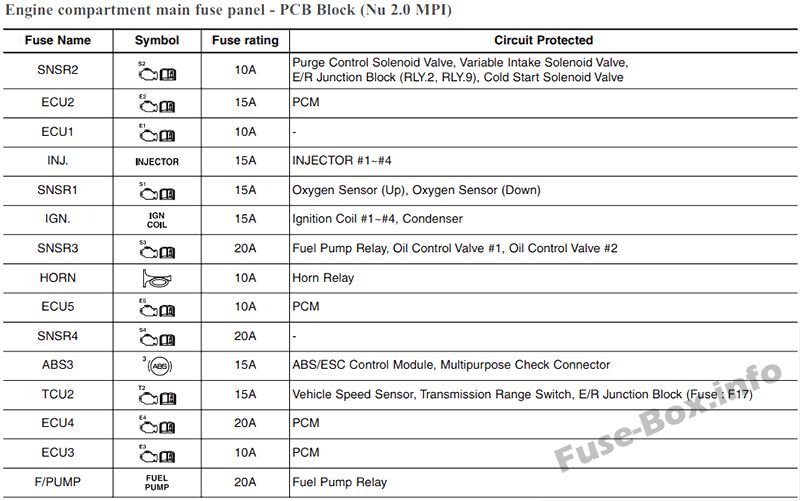

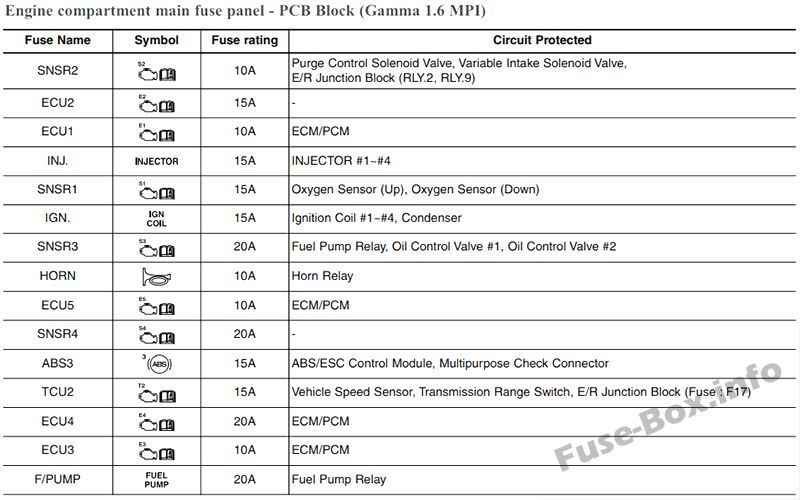

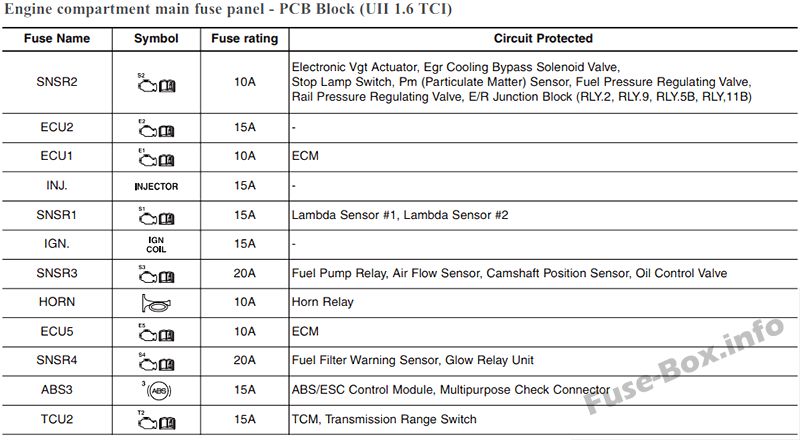

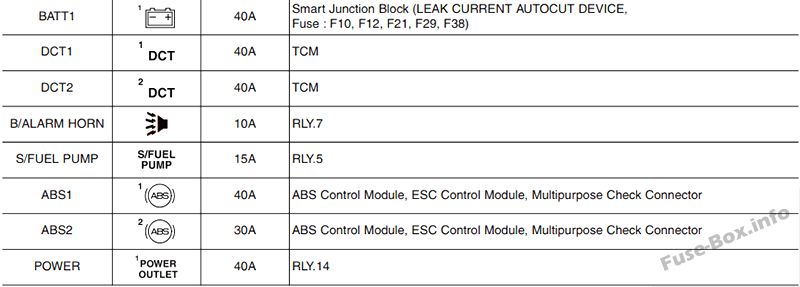

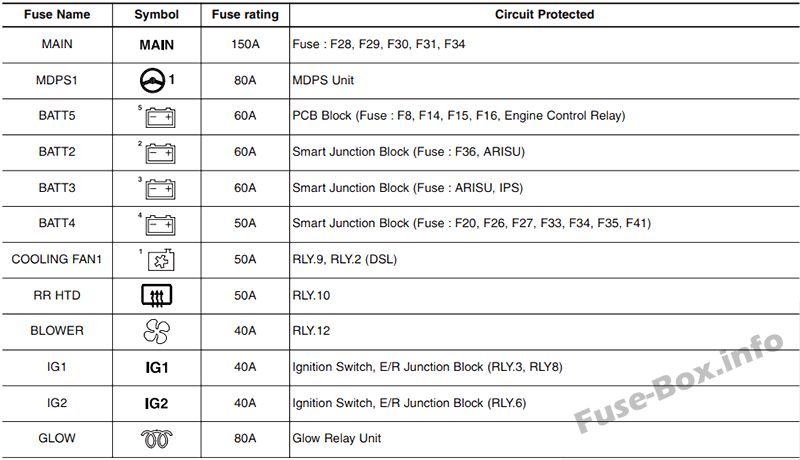

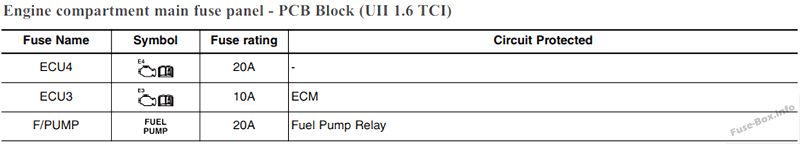

Назначение предохранителей в моторном отсеке (2017 г.)

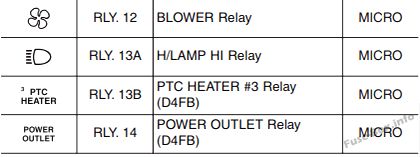

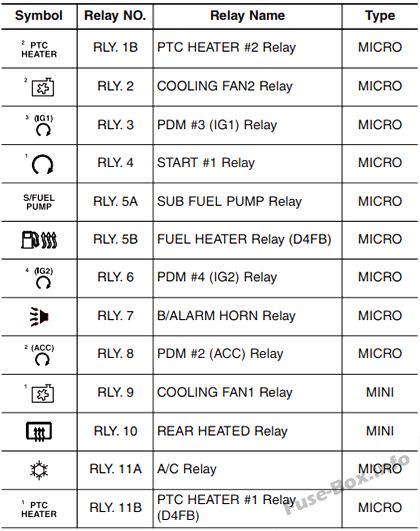

Назначение реле
2018

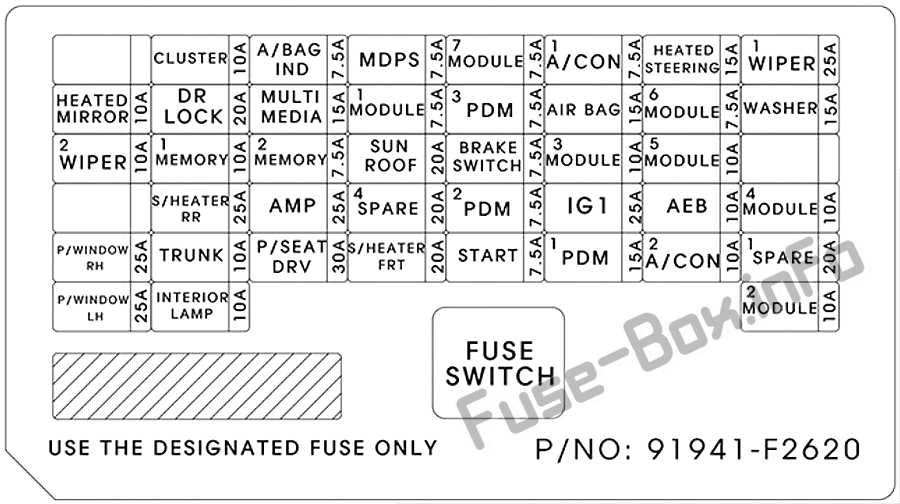

Приборная доска
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом для водителя/пассажира, модуль управления кондиционером |
| СТЕКЛООЧИСТИТЕЛЬ 2 | 10A | ПКМ, млрд км |
| П/ОКНО ПРАВ. | 25A | Реле правого стеклоподъемника |
| П/ОКНО ЛЕВ. | 25A | Реле левого стеклоподъемника, модуль стеклоподъемника безопасности водителя |
| КЛАСТЕР | 10A | КЛАСТЕР |
| ДР ЛОК | 20A | Реле блокировки/разблокировки дверей, соединительный блок E/R (двухповоротное реле разблокировки) |
| ПАМЯТЬ 1 | 10A | Модуль двери водителя/пассажира, модуль IMS водителя, модуль управления кондиционером, комбинация приборов, электрохромное зеркало, BCM, разъем канала передачи данных |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 15A | Модуль управления обогревателем заднего сиденья |
| СТВОЛ | 10A | Магистральное реле |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Лампа салона, передняя лампа умывальника, левая/правая, лампа потолочной консоли, ключ зажигания ILL. & Предупреждающий выключатель двери, лампа багажника |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов, модуль управления кондиционером |
| МУЛЬТИМЕДИА | 15A | CD-плеер, головное устройство аудио, аудио/видео и навигации |
| ПАМЯТЬ 2 | 7.5A | Не используется |
| AMP | 25A | AMP |
| P/СЕАТ ДРВ | 30A | Ручной переключатель сиденья водителя, модуль IMS водителя |
| MDPS | 7.5A | Блок МСПП |
| МОДУЛЬ 1 | 7.5A | Блокировка ключа, внешняя ручка смарт-ключа водителя/пассажира, модуль двери водителя/пассажира |
| ЛЮК | 20A | Люк Мотор |
| ЗАПАСНОЙ 1 | 10A | - |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль управления подогревом переднего сиденья |
| МОДУЛЬ 7 | 7.5A | Модуль управления обогревателем переднего сиденья, модуль управления обогревателем заднего сиденья, электродвигатель люка |
| ДПМ 3 | 7.5A | Модуль управления смарт-ключом, модуль иммобилайзера |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 7.5A | Выключатель стоп-сигнала, модуль управления смарт-ключом |
| ДПМ 2 | 7.5A | Модуль управления смарт-ключом, модуль иммобилайзера |
| НАЧАЛО | 7.5A | Без смарт-ключа: переключатель зажигания, переключатель диапазона коробки передач, переключатель блокировки зажигания Со смарт-ключом: переключатель диапазона коробки передач, модуль управления смарт-ключом, PCM |
| А/КОН 1 | 7.5A | Ионизатор, модуль управления кондиционером, распределительный блок E/R (реле кондиционера, реле вентилятора) |
| ВОЗДУШНАЯ ПОДУШКА | 15A | Модуль управления SRS, датчик присутствия пассажира |
| МОДУЛЬ 3 | 10A | Выключатель стоп-сигнала, BCM, переключатель спортивного режима, модуль двери водителя/пассажира |
| IG1 | 25A | Блок печатной платы (предохранители: ABS3, ECU5, TCU2) |
| ДПМ 1 | 15A | Модуль управления смарт-ключом |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | BCM |
| МОДУЛЬ 6 | 7.5A | BCM, модуль управления смарт-ключом |
| МОДУЛЬ 5 | 10A | Переключатель аварийной панели, электрохромное зеркало, индикатор рычага переключения передач, головное устройство аудио/видео и навигации, аудиосистема, модуль управления кондиционером, левый/правый консольный переключатель, левая/правая фара, модуль управления подогревом переднего сиденья, задний Модуль управления подогревом сиденья, модуль IMS водителя |
| AEB | 10A | Модуль АЕВ |
| А/КОН 2 | 10A | Соединительный блок E/R (реле вентилятора), электродвигатель вентилятора, резистор вентилятора, модуль управления кондиционером |
| СТЕКЛООЧИСТИТЕЛЬ 1 | 25A | Электродвигатель стеклоочистителя, блок печатной платы (реле переднего стеклоочистителя (низкого уровня)) |
| ШАЙБА | 15A | Многофункциональный переключатель |
| МОДУЛЬ 4 | 10A | Блок DBL, система предупреждения о выходе из полосы движения, зуммер системы помощи при парковке, BCM, радар обнаружения слепых зон, левый/правый |
| ЗАПАСНОЙ 2 | 10A | - |
| МОДУЛЬ 2 | 10A | Соединительный блок E / R (реле розетки), USB-разъем для зарядки, модуль управления смарт-ключом, BCM, головное устройство аудио, аудио / видео и навигации, CD-плеер, выключатель питания наружного зеркала, AMP |

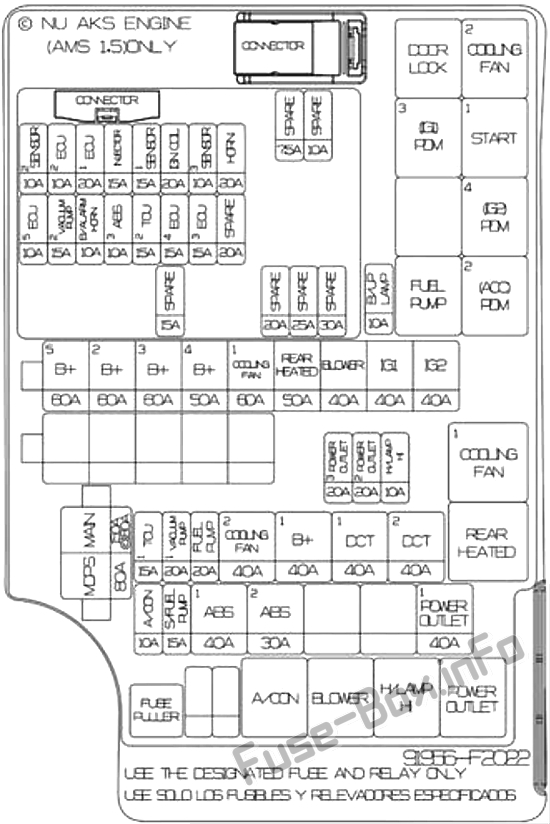

Моторного отсека
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| MAIN | 180A | Предохранитель: ABS1, ABS2, B/СИГНАЛ СИГНАЛА, POWER OUTLET |
| MDPS | 80A | Блок МСПП |
| B+ 5 | 60A | Блок печатной платы (Предохранители: ECU3, ECU4, СИГНАЛ, ТОПЛИВНЫЙ НАСОС, РЕЛЕ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) |
| B+ 2 | 60A | Интеллектуальный распределительный блок (предохранитель: НАГРЕВАТЕЛЬ ПЕРЕД., ARISU) |
| B+ 3 | 60A | Интеллектуальный соединительный блок (предохранитель: ARISU, IPS) |
| B+ 4 | 50A | Интеллектуальный распределительный блок (предохранители: НАГРЕВАТЕЛЬ ПЕРЕД., П/ОКНО ЛЕВ., П/ОКНО ПРАВ., СТВОЛ, ЛЮК, AMP, P/СЕАТ ДРВ) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 60A | Не используется |
| СЗАДИ С ПОДОГРЕВОМ | 50A | Реле заднего обогрева |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| IG1 | 40A | Замок зажигания, распределительный блок E/R (реле PDM №2, №3 (ACC/IG1)) |
| IG2 | 40A | Замок зажигания, соединительный блок E/R (реле PDM #4 (IG2), реле НАЧАЛО) |
| ЛАМПА Б/ВВЕРХ | 10A | Электрохромное зеркало, задний комбинированный фонарь (IN), левый/правый, интеллектуальный распределительный блок (модуль управления IPS) |
| РОЗЕТКА 3 | 20A | Зажигалка |
| РОЗЕТКА 2 | 20A | Передняя розетка |
| H/ЛАМПА ВЫСОКИЙ | 10A | Не используется |
| ТКУ 1 | 15A | Не используется |
| ВАКУУМНЫЙ НАСОС 1 | 20A | Не используется |
| А/КОН | 10A | Реле А/Кон |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 40A | Реле вентилятора охлаждения 1/2 |
| B+ 1 | 40A | Интеллектуальный распределительный блок (устройство автоматического отключения по току утечки, предохранитель: ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, МОДУЛЬ 1, ДР ЛОК, ДПМ 1, ДПМ 2) |
| DCT1 | 40A | Не используется |
| DCT2 | 40A | Не используется |
| B/СИГНАЛ СИГНАЛА | 10A | B/реле звукового сигнала |
| S/ТОПЛИВНЫЙ НАСОС | 15A | Не используется |
| АБС 1 | 40A | Модуль ESC, многоцелевой контрольный разъем |
| АБС 2 | 30A | Модуль ESC, многоцелевой контрольный разъем |
| РОЗЕТКА 1 | 40A | Реле розетки |
| ЭБУ 5 | 10A | PCM |
| ВАКУУМНЫЙ НАСОС | 15A | Не используется |
| ЗАПАСНОЙ | 20A | - |
| АБС 3 | 10A | Модуль ESC, многоцелевой контрольный разъем |
| ТЦУ 2 | 15A | Переключатель диапазонов коробки передач, распределительный блок E/R (предохранитель: ЛАМПА Б/ВВЕРХ) |
| ЭБУ 4 | 15A | PCM |
| ЭБУ 3 | 15A | PCM |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| ДАТЧИК 2 | 10A | Клапан закрытия адсорбера, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, соединительный блок E/R (реле охлаждающего вентилятора 1/2) |
| ECU2 | 10A | Не используется |
| ECU1 | 20A | PCM |
| ИНЖЕКТОР | 15A | Форсунка №1/№2/№3/№4 |
| ДАТЧИК 1 | 15A | Кислородный датчик (ВВЕРХ/ВНИЗ) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4 |
| ДАТЧИК 3 | 10A | Клапан управления маслом №1/№2/№3, электронный термодатчик, реле топливного насоса |
| HORN | 20A | Реле звукового сигнала |
2019, 2020

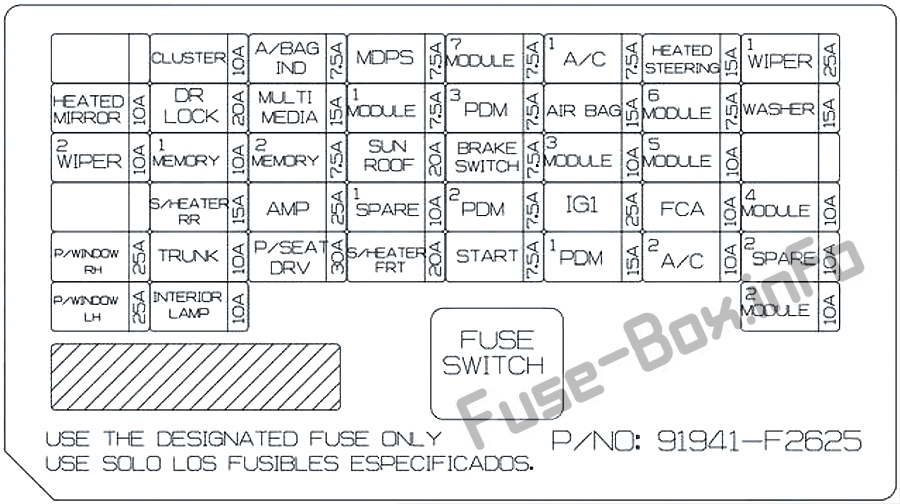

Приборная доска
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом для водителя/пассажира, модуль управления кондиционером |
| СТЕКЛООЧИСТИТЕЛЬ 2 | 10A | ПКМ, млрд км |
| П/ОКНО ПРАВ. | 25A | Реле правого стеклоподъемника |
| П/ОКНО ЛЕВ. | 25A | Реле левого стеклоподъемника, модуль стеклоподъемника безопасности водителя |
| КЛАСТЕР | 10A | КЛАСТЕР |
| ДР ЛОК | 20A | Реле блокировки/разблокировки дверей, соединительный блок E/R (двухповоротное реле разблокировки) |
| ПАМЯТЬ 1 | 10A | Модуль двери водителя/пассажира, модуль IMS водителя, модуль управления кондиционером, комбинация приборов, электрохромное зеркало, разъем канала передачи данных, радар обнаружения слепых зон, левый/правый, цифровые часы |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 15A | Модуль управления обогревателем заднего сиденья |
| СТВОЛ | 10A | Магистральное реле |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Лампа салона, передняя лампа умывальника, левая/правая, лампа потолочной консоли, ключ зажигания ILL. & Предупреждающий выключатель двери, лампа багажника |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов, модуль управления кондиционером |
| МУЛЬТИМЕДИА | 15A | CD-плеер, головное устройство аудио, аудио/видео и навигации |
| ПАМЯТЬ 2 | 7.5A | Не используется |
| AMP | 25A | AMP |
| P/СЕАТ ДРВ | 30A | Ручной переключатель сиденья водителя, модуль IMS водителя |
| MDPS | 7.5A | Блок МСПП |
| МОДУЛЬ 1 | 7.5A | Блокировка ключа, внешняя ручка смарт-ключа водителя/пассажира, модуль двери водителя/пассажира, BCM, переключатель/двигатель наружного зеркала заднего вида водителя/пассажира |
| ЛЮК | 20A | Люк Мотор |
| ЗАПАСНОЙ 1 | 10A | - |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль управления подогревом переднего сиденья |
| МОДУЛЬ 7 | 7.5A | Модуль управления обогревателем переднего сиденья, модуль управления обогревателем заднего сиденья, электродвигатель люка, BCM |
| ДПМ 3 | 7.5A | Модуль управления смарт-ключом, модуль иммобилайзера |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 7.5A | Выключатель стоп-сигнала, модуль управления смарт-ключом |
| ДПМ 2 | 7.5A | Модуль управления смарт-ключом, модуль иммобилайзера |
| НАЧАЛО | 7.5A | Без смарт-ключа: переключатель диапазона коробки передач, переключатель блокировки зажигания Со смарт-ключом: переключатель диапазона передачи, PCM |
| A/C | 7.5A | Ионизатор, модуль управления кондиционером, распределительный блок E/R (реле кондиционера, реле вентилятора), реле PTC бензина |
| ВОЗДУШНАЯ ПОДУШКА | 15A | Модуль управления SRS, датчик присутствия пассажира |
| МОДУЛЬ 3 | 10A | Выключатель стоп-сигнала, BCM, переключатель спортивного режима, модуль двери водителя/пассажира |
| IG1 | 25A | Блок печатной платы (предохранители: ABS3, ECU5, TCU2) |
| ДПМ 1 | 15A | Модуль управления смарт-ключом |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | BCM |
| МОДУЛЬ 6 | 7.5A | BCM, модуль управления смарт-ключом |
| МОДУЛЬ 5 | 10A | Переключатель аварийной панели, электрохромное зеркало, индикатор рычага переключения передач, головное устройство A/V и навигации, аудиосистема, модуль управления кондиционером, консольный переключатель, левый/правый, устройство регулировки уровня фар, левое/правое, модуль управления подогревом переднего сиденья , Модуль управления обогревателем заднего сиденья, Модуль IMS водителя |
| FCA | 10A | Модуль FCA |
| А/КОН 2 | 10A | Соединительный блок E/R (реле вентилятора), электродвигатель вентилятора, резистор вентилятора, модуль управления кондиционером |
| СТЕКЛООЧИСТИТЕЛЬ 1 | 25A | Электродвигатель стеклоочистителя, блок печатной платы (реле переднего стеклоочистителя (низкого уровня)) |
| ШАЙБА | 15A | Многофункциональный переключатель |
| МОДУЛЬ 4 | 10A | Система помощи при удержании полосы движения, зуммер системы помощи при парковке, BCM |
| ЗАПАСНОЙ 2 | 10A | - |
| МОДУЛЬ 2 | 10A | Распределительный блок E / R (реле розетки), USB-разъем для зарядки, модуль управления смарт-ключом, BCM, аудио, аудио / видео и головное устройство навигации, CD-плеер, выключатель питания наружных зеркал, AMP, модуль двери водителя, цифровые часы, консоль Выключатель |

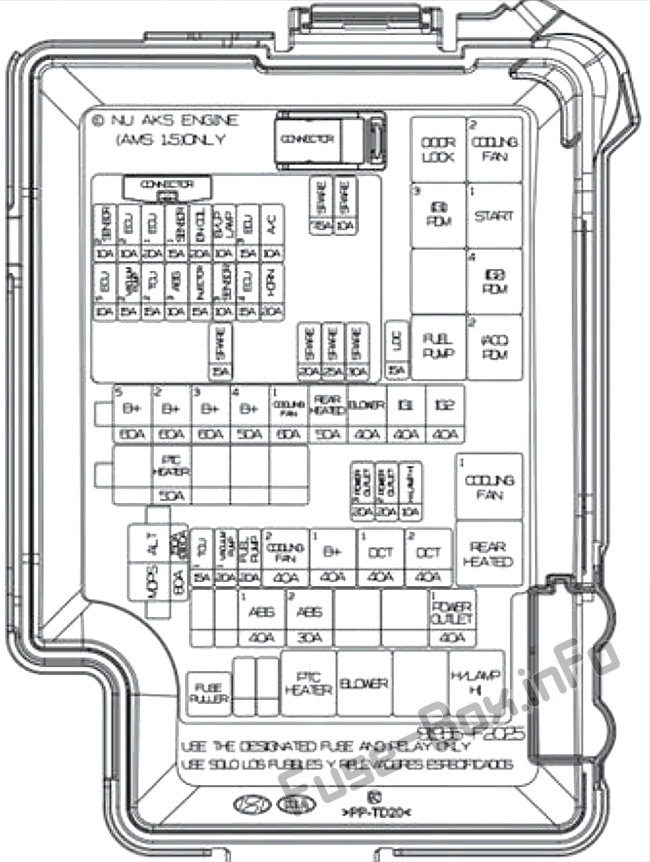

Моторного отсека
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| MAIN | 180A | Предохранитель: ABS1, ABS2, POWER OUTLET |
| MDPS | 80A | Блок МСПП |
| B+ 5 | 60A | Блок печатной платы (Предохранитель: ECU3, ECU4, СИГНАЛ, КОМПРЕССОР кондиционера, РЕЛЕ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ) |
| B+ 2 | 60A | Интеллектуальный распределительный блок (предохранитель: НАГРЕВАТЕЛЬ ПЕРЕД., ARISU) |
| B+ 3 | 60A | Интеллектуальный соединительный блок (предохранитель: ARISU, IPS) |
| B+ 4 | 50A | Интеллектуальный распределительный блок (предохранители: S/НАГРЕВАТЕЛЬ ЗАДН., П/ОКНО ЛЕВ., П/ОКНО ПРАВ., СТВОЛ, ЛЮК, AMR P/СЕАТ ДРВ) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 60A | Не используется |
| СЗАДИ С ПОДОГРЕВОМ | 50A | Реле заднего обогрева |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| IG1 | 40A | Замок зажигания, распределительный блок E/R (реле PDM №2, №3 (ACC/IG1)) |
| IG2 | 40A | Замок зажигания, соединительный блок E/R (реле PDM #4 (IG2), реле НАЧАЛО) |
| ЛАМПА Б/ВВЕРХ | 10A | Электрохромное зеркало, задний комбинированный фонарь (IN), левый/правый, интеллектуальный распределительный блок (модуль управления IPS) |
| РОЗЕТКА 3 | 20A | Зажигалка |
| РОЗЕТКА 2 | 20A | Передняя розетка |
| H/ЛАМПА ВЫСОКИЙ | 10A | BI-FUNC H/LP RLY (катушка) |
| ТКУ 1 | 15A | Не используется |
| ВАКУУМНЫЙ НАСОС 1 | 20A | Не используется |
| А/КОН | 10A | Реле А/Кон |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 40A | Реле вентилятора охлаждения 1/2 |
| B+ 1 | 40A | Интеллектуальный распределительный блок (устройство автоматического отключения по току утечки, предохранитель: ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, МОДУЛЬ 1, ДР ЛОК, ДПМ 1, ДПМ 2) |
| DCT1 | 40A | Не используется |
| DCT2 | 40A | Не используется |
| S/ТОПЛИВНЫЙ НАСОС | 15A | Не используется |
| АБС 1 | 40A | Модуль ESC, многоцелевой контрольный разъем |
| АБС 2 | 30A | Модуль ESC, многоцелевой контрольный разъем |
| РОЗЕТКА 1 | 40A | Реле розетки |
| ЭБУ 5 | 10A | PCM |
| ВАКУУМНЫЙ НАСОС | 15A | Не используется |
| ЗАПАСНОЙ | 20A | - |
| АБС 3 | 10A | Модуль ESC, многоцелевой контрольный разъем |
| ТЦУ 2 | 15A | Переключатель диапазонов коробки передач, распределительный блок E/R (предохранитель: ЛАМПА Б/ВВЕРХ) |
| ЭБУ 4 | 15A | PCM |
| ЭБУ 3 | 15A | PCM |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| ДАТЧИК 2 | 10A | Клапан закрытия адсорбера, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, соединительный блок E/R (реле охлаждающего вентилятора 1/2) |
| ECU2 | 10A | Не используется |
| ECU1 | 20A | PCM |
| ИНЖЕКТОР | 15A | Форсунка №1/№2/№3/№4 |
| ДАТЧИК 1 | 15A | Кислородный датчик (ВВЕРХ/ВНИЗ) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4 |
| ДАТЧИК 3 | 10A | Реле топливного насоса |
| HORN | 20A | Реле звукового сигнала |
