Предохранители и реле Hyundai Elantra (CN7, 2021-2022)
Схемы относятся к указанным годам и вариантам Hyundai Elantra (CN7, 2021-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Схема предохранителей Hyundai Elantra 2021-2022 гг..
Оглавление
Блок предохранителей в салоне

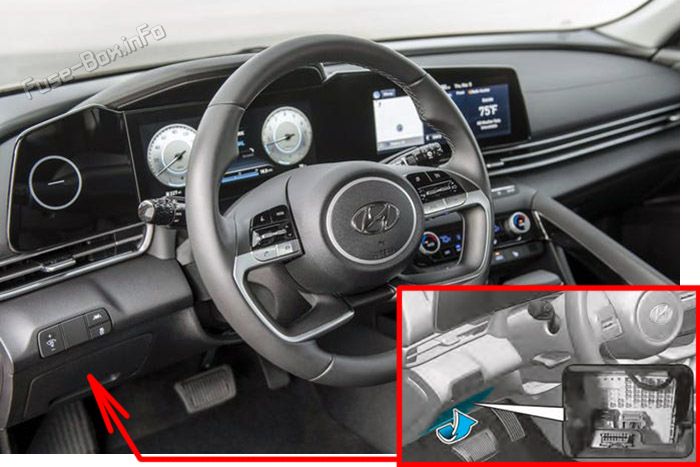

Расположение блока предохранителей
Блок предохранителей расположен в боковой панели со стороны водителя. Внутри крышки блока предохранителей/реле вы можете найти этикетку с предохранителями/реле, на которой указаны названия и номиналы предохранителей/реле.

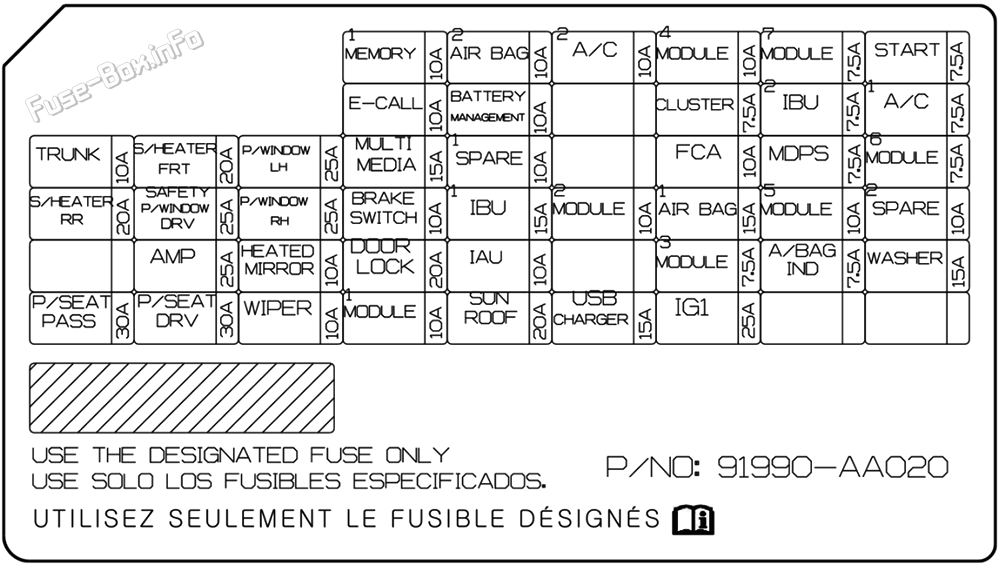

Схема блока предохранителей
| Название предохранителя | Рейтинг | Цепь защищена |
|---|---|---|
| ПАМЯТЬ1 | 10A | Комбинация приборов, контроллер кондиционера, модуль управления кондиционером, складывающееся наружное зеркало DRV/PASS |
| ПОДУШКА БЕЗОПАСНОСТИ2 | 10A | Модуль управления SRS |
| МОДУЛЬ 4 | 10A | Блок помощи при удержании в полосе движения (LINE), переключатель аварийной площадки, IBU, блок помощи при парковке для предотвращения столкновений, индикатор рычага переключения передач A/T, переключатель на передней консоли |
| МОДУЛЬ 7 | 7.5A | Блок помощи при предотвращении столкновений при парковке, IAU, модуль управления обогревателем заднего сиденья |
| НАЧАЛО | 7.5A | Реле охранной сигнализации, переключатель диапазонов коробки передач, ПКМ/ЭБУIBU, соединительный блок E/R (пусковое реле) |
| КЛАСТЕР | 7.5A | Приборный щиток |
| IBU2 | 7.5A | IBU |
| A/C1 | 7.5A | Соединительный блок E/R (реле нагревателя PTC, реле вентилятора), модуль управления кондиционером, контроллер кондиционера |
| СТВОЛ | 10A | Замок крышки багажника, переключатель крышки багажника |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль управления подогревом переднего сиденья |
| П/ОКНО ЛЕВ. | 25A | Главный выключатель стеклоподъемника |
| МУЛЬТИМЕДИА | 15A | Головное устройство аудио, аудио/видео и навигации, преобразователь постоянного тока в постоянный |
| FCA | 10A | Блок помощи при предотвращении столкновений вперед |
| MDPS | 7.5A | Блок МСПП |
| МОДУЛЬ 6 | 7.5A | IBU |
| S/H ЕДА RR | 20A | Модуль управления обогревателем заднего сиденья |
| БЕЗОПАСНОСТЬ P / ОКНА DRV | 25A | Модуль стеклоподъемника безопасности водителя |
| П/ОКНО ПРАВ. | 25A | Главный переключатель стеклоподъемника, переключатель стеклоподъемника пассажира |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Выключатель стоп-сигнала, IBU |
| IBU1 | 15A | IBU |
| МОДУЛЬ2 | 10A | Соединительный блок E / R (реле розетки), AMP, IBU, IAU, аудио, выключатель питания наружных зеркал, блок помощи при парковке, преобразователь постоянного тока в постоянный, головное устройство A / V и навигационная система |
| ПОДУШКА БЕЗОПАСНОСТИ1 | 15A | Модуль управления SRS, датчик присутствия пассажира |
| МОДУЛЬ5 | 10A | Индикатор рычага переключения передач A / T, переднее беспроводное зарядное устройство, контроллер кондиционера, электрохромное зеркало, модуль управления кондиционером, головное устройство аудио, аудио / видео и навигации, усилитель, преобразователь постоянного тока в постоянный, разъем канала передачи данных, обогреватель заднего сиденья Модуль управления, модуль управления обогревателем переднего сиденья |
| AMP | 25A | AMP, преобразователь постоянного тока в постоянный |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | DRV/PAS Наружное зеркало с подогревом, Модуль управления кондиционером, Контроллер кондиционера |
| ЗАМОК | 20A | ПРИВОД ДВЕРИ DRV/PAS |
| IAU | 10A | Блок BLE, IAU, модуль NFC двери водителя/пассажира |
| МОДУЛЬ3 | 7.5A | Выключатель стоп-сигналов, IAU |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов, лампа на потолочной консоли |
| ШАЙБА | 15A | Многофункциональный переключатель |
| П/СИДЕНЬЕ | 30A | Ручной переключатель пассажирского сиденья |
| P/СЕАТ ДРВ | 30A | Ручной переключатель сиденья водителя |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | ПКМ/ЭБУ, IBU |
| МОДУЛЬ1 | 10A | Внешняя ручка смарт-ключа водителя/пассажира, переключатель аварийной панели, переключатель спортивного режима, разъем канала передачи данных, аварийный выключатель, соленоид ключа |
| ЛЮК | 20A | Электродвигатель люка, разъем канала передачи данных |
| ЗАРЯДНОЕ УСТРОЙСТВО USB | 15A | Переднее USB-зарядное устройство |
| IG1 | 25A | Блок печатной платы (предохранители — ABS3, ECU5, EOP2, TCU2) |
Блок предохранителей в моторном отсеке

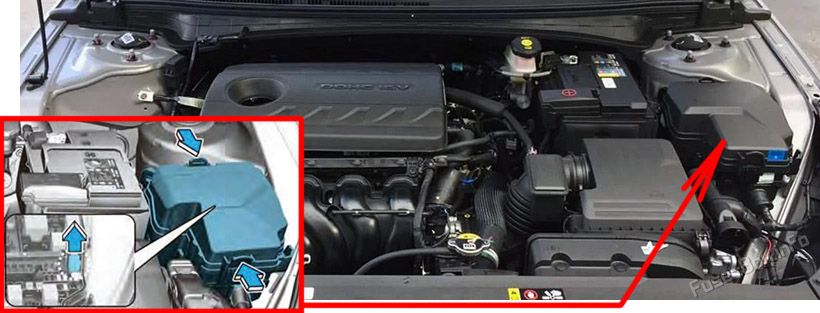

Расположение блока предохранителей
Блок предохранителей находится рядом с аккумулятором. Снимите крышку, нажав на кран и потянув вверх.

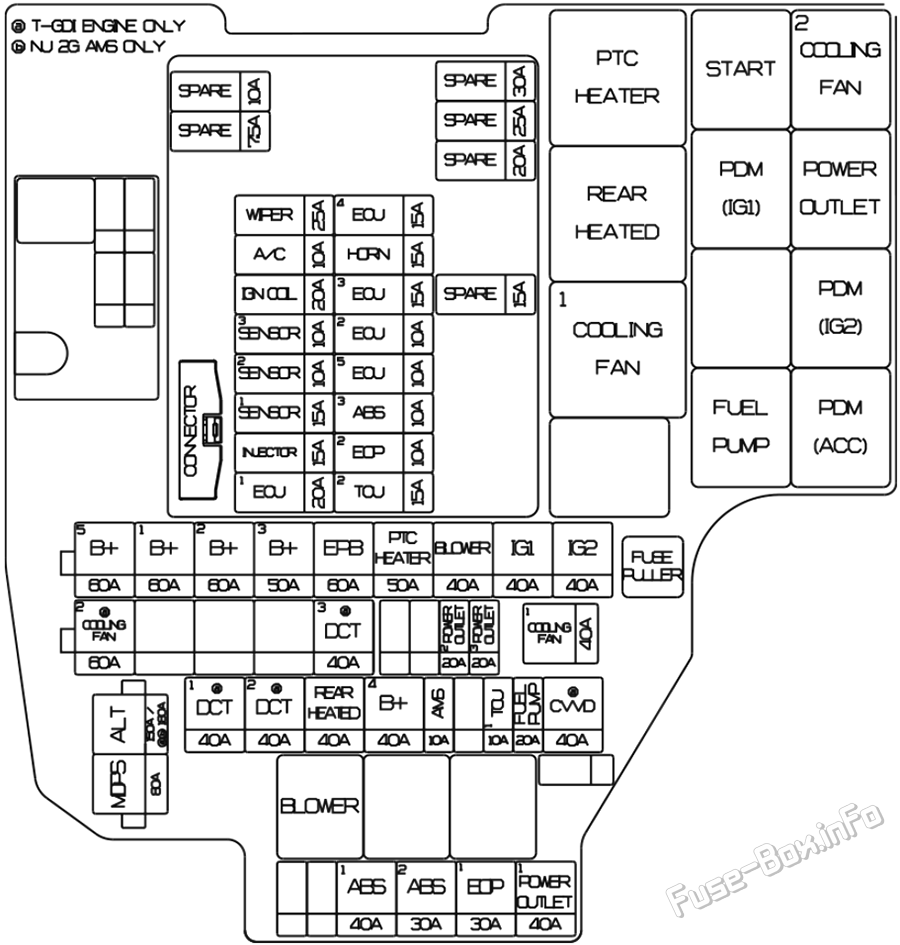

Схема блока предохранителей
| Название предохранителя | Усилитель Рейтинг | Цепь защищена |
|---|---|---|
| ALT | 150А/180А | G4NS-W/O AMS2: Генератор, (предохранители — ABS1, ABS2, EOP1, РОЗЕТКА 1) G4FP/G4NS-Wlth AMS2: Генератор, (предохранители — ABS1, ABS2, EOP1, РОЗЕТКА 1) |
| MDPS1 | 80A | Блок МСПП |
| B+5 | 60A | Блок печатной платы (реле управления двигателем, предохранитель -ECU3, ECU4, звуковой сигнал, стеклоочиститель, кондиционер) |
| B+1 | 60A | Соединительный блок интенсивной терапии (IPS2/IPS5/IPS6/IPS7/IPS14) |
| B+2 | 60A | Соединительный блок интенсивной терапии (IPS1/IPS4/IPS8/IPS9/IPS10) |
| B+3 | 50 A | Соединительный блок ICU (предохранитель — БАГАЖНИК, AMP, SAFETY P/WINDOW DRV, P/СЕАТ ДРВ, П/СИДЕНЬЕ, НАГРЕВАТЕЛЬ ПЕРЕД., S/HEATER RR, реле долговременной блокировки нагрузки) |
| EPB | 60A | Модуль управления ESC |
| НАГРЕВАТЕЛЬ PTC | 50 A | НАГРЕВАТЕЛЬ PTC |
| ВОЗДУХОДУВКА | 40A | ВОЗДУХОДУВКА, ДАТЧ |
| IG1 | 40A | Соединительный блок E/R (реле PDM (IG1/ACC)), выключатель зажигания |
| IG2 | 40A | Соединительный блок E/R (реле PDM (IG2), пусковое реле), выключатель зажигания |
| РОЗЕТКА2 | 20A | Передняя розетка |
| РОЗЕТКА ПИТАНИЯ3 | 20A | Не используется |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР1 | 40A | Охлаждающий вентилятор |
| DCT1 | 40A | Не используется |
| DCT2 | 40A | Не используется |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Заднее стекло с подогревом |
| B+4 | 40A | Соединительный блок ICU (предохранитель - AIR BAG2, IBU1, ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, ЗАМОК ДВЕРИ, IAU, МОДУЛЬ1, ЛЮК КРЫШИ, реле стеклоподъемника) |
| AMS | 10A | Датчик батареи |
| TCU1 | 10A | [DOT] TCM, [M/T] Замок зажигания |
| ТОПЛИВНЫЙ НАСОС | 20A | Модуль управления топливным насосом (T-GDI), двигатель топливного насоса (NU MPI AKS) |
| CVVD | 40A | Не используется |
| ABS1 | 40A | Модуль управления ABS, модуль управления ESC, универсальный контрольный разъем |
| ABS2 | 30A | Модуль управления ABS, модуль управления ESC, универсальный контрольный разъем |
| EOP1 | 30A | Электронный масляный насос |
| РОЗЕТКА 1 | 40A | P/ВЫХОД ПЕРЕД. |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Мотор стеклоочистителя |
| ECU4 | 15A | ПКМ/ЭБУ |
| A/C | 10A | G4FM: Компрессор кондиционера |
| HORN | 15A | Horn |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1~№4 |
| ECU3 | 15A | ПКМ/ЭБУ |
| ДАТЧИК3 | 10A | Соединительный блок E/R (реле топливного насоса) |
| ECU2 | 10A | Не используется |
| ДАТЧИК2 | 10A | G4NS: электромагнитный клапан регулируемого впуска, электромагнитный клапан масляного насоса, клапан управления маслом № 1/№ 2, клапан закрытия адсорбера, электромагнитный клапан управления продувкой, блок печатной платы (реле кондиционера), распределительный блок E/R (реле вентилятора охлаждения 1/2). ) |
| ECU5 | 10A | ECM/PCM, [MT] Замок зажигания |
| ДАТЧИК1 | 15A | Кислородный датчик (ВВЕРХ/ВНИЗ) |
| ABS3 | 10A | Модуль управления ABS, модуль управления ESC |
| ИНЖЕКТОР | 15A | G4FM/G4FG/G4NA: Форсунки №1~№4 |
| ECU1 | 20A | ПКМ/ЭБУ |
| TCU2 | 15A | Переключатель диапазонов коробки передач |
