Предохранители и реле Hyundai Elantra GT (GD, 2012-2017)
Схемы относятся к указанным годам и вариантам Hyundai Elantra GT (GD, 2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Elantra GT 2012-2017
Предохранители прикуривателя (розетки) в Hyundai Elantra GT расположены в блоке предохранителей приборной панели (см. предохранители «C/зажигалка» (консольный прикуриватель, задняя розетка) и «ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ» (передняя розетка)).
Оглавление
Расположение блока предохранителей
Приборная доска

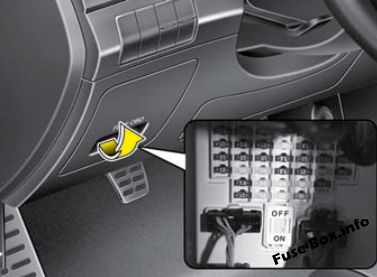

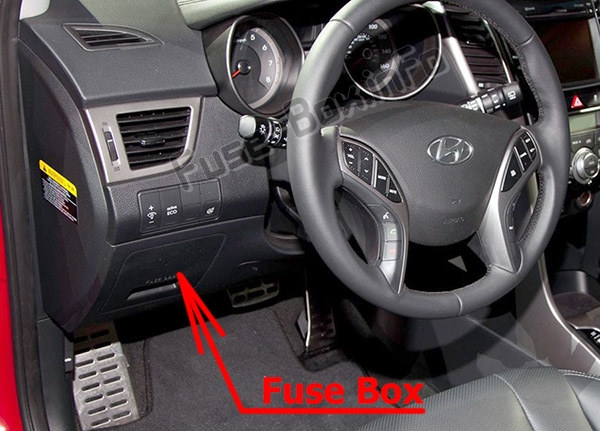

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.
Моторного отсека

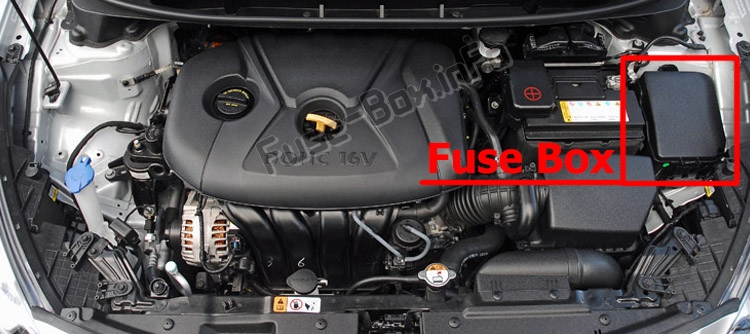

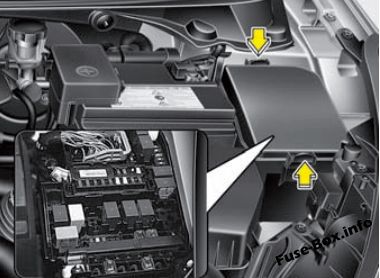

Блок предохранителей находится в моторном отсеке (слева).
Схемы блока предохранителей
2016, 2017
Приборная доска

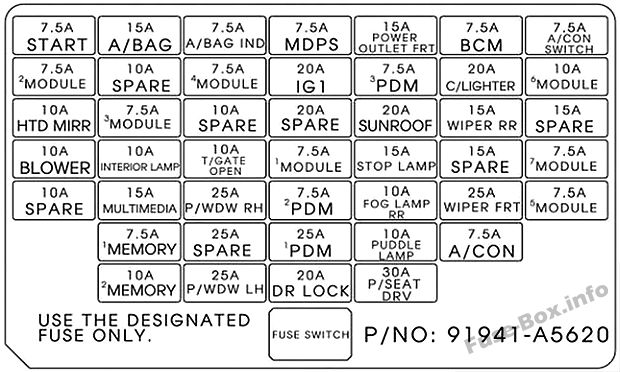

| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| C/зажигалка | 20A | Консольный прикуриватель, задняя розетка |
| 1 МОДУЛЬ | 7.5A | Переключатель спортивного режима |
| 4 МОДУЛЬ | 7.5A | Модуль управления кондиционером, исполнительный механизм корректора фар, левый/правый, датчик предупреждения о топливном фильтре (D4FD), задняя система помощи при парковке |
| 3 МОДУЛЬ | 7.5A | Комбинация приборов, BCM, модуль контроля давления в шинах, аудиосистема, модуль обогрева сиденья водителя/пассажира, рычаг переключения передач банкомата Ind |
| ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ | 15A | Передняя розетка |
| ГТД ЗЕРКАЛО | 10A | Наружное зеркало с электроприводом со стороны водителя/пассажира, модуль управления кондиционером, ЭБУ |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Блок реле ICM (реле датчика дождя), многофункциональный переключатель, блок предохранителей и реле E/R (RLY. 7) Электродвигатель переднего стеклоочистителя |
| А/КОН | 7.5A | Модуль управления кондиционером, блок предохранителей и реле E/R (RLY. 4) |
| P/WDW левый | 25A | Реле P/WDW левый, модуль стеклоподъемника безопасности водителя (LHD) |
| Т/ВОРОТА ОТКРЫТЫ | 10A | Задняя дверь, привод открытия задней камеры |
| P/СЕАТ ДРВ | 30A | Ручной переключатель водителя |
| 2 МОДУЛЬ | 7.5A | Блок реле ICM, модуль задней камеры, электрохромное зеркало |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Реле заднего стеклоочистителя, мотор заднего стеклоочистителя, многофункциональный переключатель |
| СТОП-СИГНАЛ | 15A | Выключатель стоп-сигнала |
| П/ВДВ правый | 25A | Реле П/ВДВ правый, модуль стеклоподъемника безопасности водителя (RHD) |
| 2 ДПМ | 7.5A | Модуль управления смарт-ключом, кнопочный переключатель «Пуск/Стоп», ультразвуковой датчик защиты инструкций |
| 5 МОДУЛЬ | 7.5A | EMS BOX (реле омывателя фар), блок ионизатора, панорамный люк, DSL BOX (реле PTC), блок предохранителей и реле E/R (RLY.), модуль обогрева сиденья водителя/пассажира |
| IG1 | 20A | Блок предохранителей и реле E / R (предохранитель - F) |
| 6 МОДУЛЬ | 10A | Переключатель наружного зеркала заднего вида, аудиосистема, головное устройство навигации, цифровые часы |
| MDPS | 7.5A | Модуль управления EPS |
| ДР ЛОК | 20A | Реле блокировки/разблокировки двери, блок реле ICM (реле блокировки), привод замка двери водителя/пассажира, привод топливного бака, привод замка левой/правой двери |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Лампа туалетного столика левая/правая, лампа потолочной консоли, комнатная лампа, лампа багажного отделения, аварийный выключатель DR |
| МУЛЬТИМЕДИА | 15A | Аудиосистема, головное устройство навигации |
| СУМКА | 15A | Модуль управления SRS |
| 1 ПАМЯТЬ | 7.5A | Приборный щиток |
| A/СУМКА ИНД. | 7.5A | Приборный щиток |
| 3 ДПМ | 7.5A | Модуль управления смарт-ключом, датчик ультразвуковой защиты |
| 2 ПАМЯТЬ | 10A | Переключатель наружного зеркала заднего вида, модуль контроля давления в шинах, BCM, автоматический свет и фотодатчик, OBD, цифровые часы, модуль управления кондиционером |
| 1 ДПМ | 25A | Модуль управления смарт-ключом |
| НАЧАЛО | 7.5A | Без кнопки запуска: Блок предохранителей и реле E/R (RLY.), Выключатель замка зажигания, переключатель диапазона трансмиссии С кнопкой запуска: ECM/PCM, переключатель диапазонов трансмиссии |
| ЛЮК | 20A | Панорамный люк |
| BCM | 7.5A | BCM, модуль управления смарт-ключом |
| ВЫКЛЮЧАТЕЛЬ А/КОН | 7.5A | Модуль управления кондиционером |
| 7 МОДУЛЬ | 7.5A | BCM, модуль управления смарт-ключом |
| ПРОТИВОТУМАННАЯ ФАРА ЗАДН. | 10A | Задний противотуманный фонарь |
| ЛАМПА ЛУЖИ | 10A | Наружное зеркало с электроприводом водителя/пассажира |
Моторного отсека

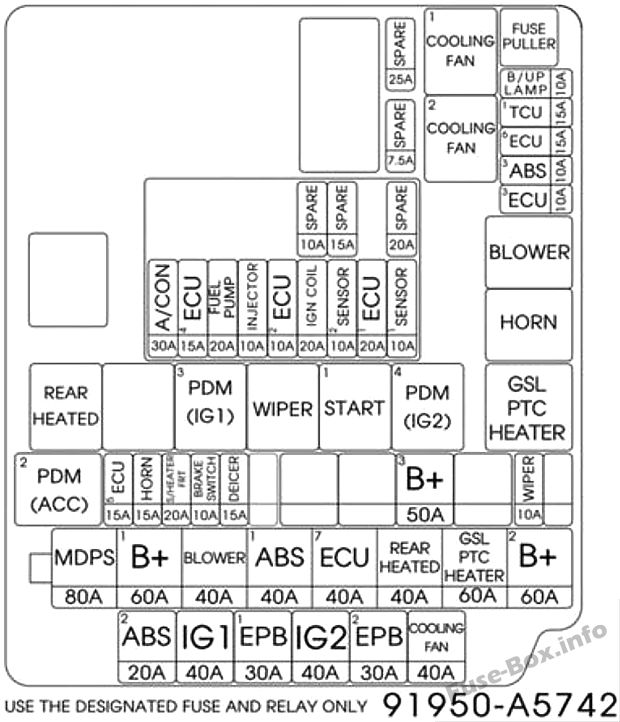

| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Модуль управления EPS |
| 1B+ | 60A | Распределительная коробка I/P (IPS 0 (4 канала), IPS 1 (4 канала), IPS 2 (2 канала), предохранитель — F13/F14/F19/F20/F21/F26/F36) |
| 1 АБС | 40A | Модуль управления ESC, универсальный контрольный разъем |
| ВОЗДУХОДУВКА | 40A | РЛИ. 4 (реле вентилятора) |
| 2B+ | 60A | Соединительная коробка I/P (IPS 3 (4 канала), IPS 4 (4 канала), предохранитель — F2/F7/F9/F15) |
| НАГРЕВАТЕЛЬ GSLPTC | 60A | РЛИ. 12 (БЕНЗИН Реле PTC) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 40A | RLY 1 (реле C/FAN LO), RLY 2 (реле C/FAN HI) |
| 2 АБС | 20A | Модуль управления ESC, универсальный контрольный разъем |
| IG2 | 40A | RLY 9 (пусковое реле), выключатель зажигания (без кнопки запуска), RLY 6 (реле PDM 4 (IG2), с кнопкой запуска) |
| IG1 | 40A | Без кнопки запуска: выключатель зажигания, С кнопкой запуска: RLY 8 (реле PDM 2 (ACC))/RLY. 10 (ДПМ 3 (IG1) Реле |
| ДЕИЛЬЕР | 15A | Блок реле ICM (реле переднего антиобледенителя) |
| 3B+ | 50A | Распределительная коробка I/P (устройство автоматического отключения по току утечки, предохранитель — F18/F25/F30/F34/F38) |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Модуль управления смарт-ключом, реле стоп-сигнала |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль обогрева сиденья водителя/пассажира |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | ПКМ/ЭБУ |
| HORN | 15A | РЛИ. 5 (реле звукового сигнала), блок реле ICM (реле звукового сигнала B/A) |
| 1 ТКУ | 15A | Коробка передач — TCM (D4FD), переключатель диапазонов коробки передач |
| 6 ЭБУ | 15A | РЛИ. 9 (D4FD, пусковое реле), ECM/PCM |
| 3 АБС | 10A | Модуль управления ESC, универсальный контрольный разъем |
| 3 ЭБУ | 10A | ECM/PCM, датчик расхода воздуха, выключатель стоп-сигнала |
| ЛАМПА Б/ВВЕРХ | 10A | M/T — переключатель фонаря заднего хода, A/T — задний комбинированный фонарь (IN), левый/правый, модуль задней шторки, головное устройство навигации, электрохромное зеркало, модуль управления IPS |
| 1 ЭБУ | 20A | G4FD/D4FD : ЕСМ G4NA/G4NC: PCM (IT), ECM (M/T) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | G4NA: Катушка зажигания №1/№2/№3/№4, конденсатор |
| 2 ДАТЧИК | 10A | G4FD: кислородный датчик (ВВЕРХ/ВНИЗ), регулируемый впускной электромагнитный клапан, электромагнитный клапан управления продувкой G4NA/G4NC: кислородный датчик (ВВЕРХ/ВНИЗ), регулируемый впускной электромагнитный клапан, электромагнитный клапан управления продувкой D4FD: Датчик положения распределительного вала, электромагнитный клапан байпаса системы рециркуляции отработавших газов, коробка дизельного двигателя (реле накаливания) |
| 1 ДАТЧИК | 10A | G4FD: Клапан управления маслом № 1/ № 2, датчик уровня масла, блок предохранителей и реле E/R (RLY. 1) G4NA/G4NC: Масляный регулирующий клапан №1/№2, датчик положения распределительного вала (впускной/выпускной), блок предохранителей и реле E/R (RLY. 1) D4FD : Блок предохранителей и реле E / R (RLY 1), блок дизельного двигателя (реле нагревателя PTC № 1), лямбда-зонд, электромагнитный клапан управления VGT |
| 2 ЭБУ | 10A | G4FD: ЕСМ G4NA: Реле топливного насоса G4NC: Реле топливного насоса, PCM (A/T), ECM (M/T) D4FD: датчик уровня масла, клапан регулировки давления топлива |
| ИНЖЕКТОР | 10A | G4NA — Форсунка №1/№2/№3/№4 |
| 4 ЭБУ | 15A | G4NA/G4NC: PCM (АТТ), ECM (М/Т) |
| ТОПЛИВНЫЙ НАСОС | 20A | Блок EMS (реле топливного насоса) |
| А/КОН | 30A | Коробка EMS (кондиционер) |
| EMS | 40A | Коробка скорой помощи |
| Описание | Защищенный компонент | Type |
|---|---|---|
| 1 ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | C/РЕЛЕ ВЕНТИЛЯТОРА LO | ЗАГЛУШКА МИКРО |
| 2 ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | РЕЛЕ ВЕНТИЛЯТОРА C/ВЕНТИЛЯТОРА | ЗАГЛУШКА МИКРО |
| ВОЗДУХОДУВКА | РЕЛЕ ВЕНТИЛЯТОРА | ЗАГЛУШКА МИКРО |
| HORN | РЕЛЕ СИГНАЛА | ЗАГЛУШКА МИКРО |
| 4 ДПМ (ИГ2) | РЕЛЕ ДПМ 4 (ИГ2) | ЗАГЛУШКА МИКРО |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ | ЗАГЛУШКА МИКРО |
| 1 ДПМ (АКК) | PDM 1 (ACC) РЕЛЕ | ЗАГЛУШКА МИКРО |
| СТАРТ 1 | СТАРТ РЕЛЕ | ЗАГЛУШКА МИКРО |
| 3 ДПМ (ИГ1) | РЕЛЕ ДПМ 3 (IG1) | ЗАГЛУШКА МИКРО |
| СЗАДИ С ПОДОГРЕВОМ | РЕЛЕ ЗАДН. | ЗАГЛУШКА МИКРО |
| НАГРЕВАТЕЛЬ GSL PTC | Нагреватель PTC/топливный фильтр | ВИЛКА МИНИ |
