Предохранители и реле Hyundai Elantra GT (PD, 2018-2019..)
Схемы относятся к указанным годам и вариантам Hyundai Elantra GT (PD, 2018-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Elantra GT 2018-2019…
Предохранители прикуривателя (розетки) в Hyundai Elantra GT расположены в блоке предохранителей панели приборов (см. предохранитель «РОЗЕТКА» (Задняя розетка №2)) и в блоке предохранителей моторного отсека (см. предохранители «РОЗЕТКА 3» (Задняя розетка 1) и «Задняя розетка 2»). (Передняя розетка питания)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

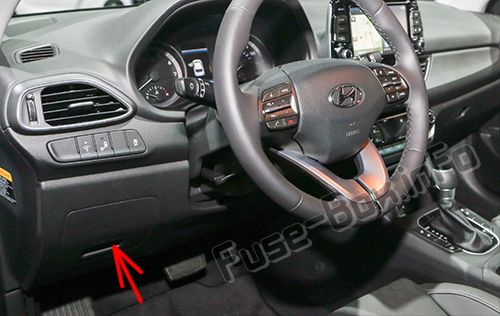

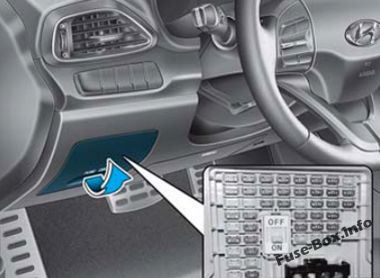

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.
Моторного отсека

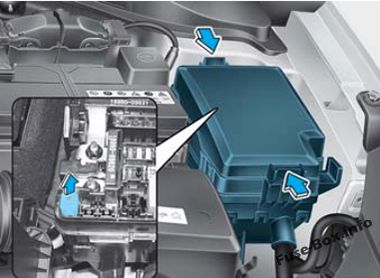

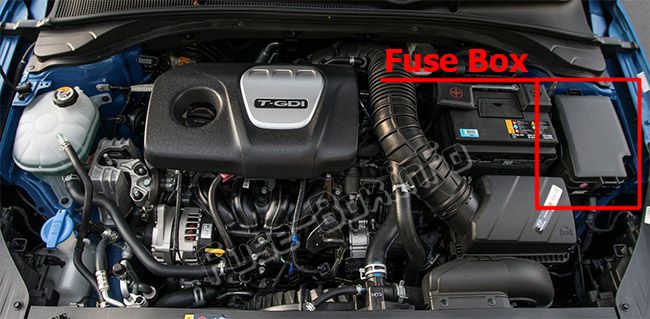

Блок предохранителей находится в моторном отсеке (слева).
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
2018

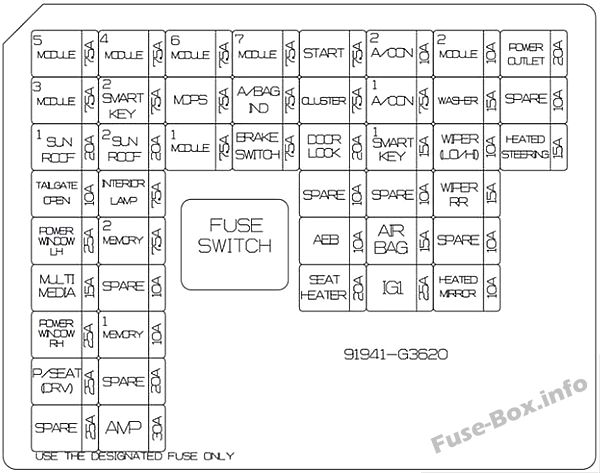

Приборная доска
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МОДУЛЬ 5 | 7.5A | Переключатель аварийной подушки, электрохромное зеркало, головное устройство A/V и навигации, модуль управления кондиционером, индикатор рычага переключения передач A/T, левый консольный переключатель, устройство регулировки уровня фар LH/RH, модуль управления обогревателем переднего сиденья, передняя вентиляция воздуха Модуль управления сиденьем |
| МОДУЛЬ 3 | 7.5A | BCM, переключатель спортивного режима |
| ЛЮК 1 | 20A | Панорамный люк |
| ТАЙИГЕЙТ ОТКРЫТ | 10A | Реле хвостовых ворот |
| P/WDW (левый) | 25A | Реле левого стеклоподъемника, модуль окна безопасности водителя/пассажира |
| МУЛЬТИМЕДИА | 15A | Головное аудио/видео и навигационное устройство |
| P/WDW (правый) | 25A | Реле правого стеклоподъемника |
| P/СЕАТ ДРВ | 25A | Ручной переключатель сиденья водителя |
| МОДУЛЬ 4 | 7.5A | Модуль помощи при удержании полосы движения, радар обнаружения слепых зон, левый/правый, выключатель стоп-сигнала, выключатель электрического стояночного тормоза, модуль автономного экстренного торможения |
| УМНЫЙ КЛЮЧ 2 | 7.5A | Модуль управления смарт-ключом, модуль иммобилайзера |
| ЛЮК 2 | 20A | Панорамный люк |
| ВНУТРЕННЯЯ ЛАМПА | 7.5A | Беспроводное зарядное устройство, Лампа туалетного столика, левая/правая, Комнатная лампа, Лампа потолочной консоли, Персональная лампа, левая/правая |
| ПАМЯТЬ 2 | 7.5A | BCM |
| ПАМЯТЬ 1 | 10A | Модуль управления кондиционером, комбинация приборов, датчик автоматического освещения и фотосъемки, электрохромное зеркало, блок реле ICM (реле складывания/раскладывания наружных зеркал) |
| AMP | 30A | AMP |
| МОДУЛЬ 6 | 7.5A | Модуль управления смарт-ключом, BCM |
| MDPS | 7.5A | Блок МСПП |
| МОДУЛЬ 1 | 7.5A | Выключатель аварийной сигнализации, выключатель центрального замка двери, блокировочный выключатель ключа зажигания, внешняя ручка смарт-ключа водителя/пассажира, разъем канала передачи данных |
| МОДУЛЬ 7 | 7.5A | Модуль управления подогревом переднего сиденья, модуль управления передним сиденьем с вентиляцией |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов, переключатель центрального замка двери |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 7.5A | Модуль управления смарт-ключом, выключатель стоп-сигнала |
| НАЧАЛО | 7.5A | Без смарт-ключа: переключатель ключа зажигания Со смарт-ключом: модуль управления смарт-ключом |
| КЛАСТЕР | 7.5A | Приборный щиток |
| ДР ЛОК | 20A | Реле блокировки/разблокировки двери, блок реле ICM (реле разблокировки поворота/поворота) |
| AEB | 10A | Модуль автономного экстренного торможения |
| S/НАГРЕВАТЕЛЬ | 20A | Модуль управления подогревом переднего сиденья, модуль управления передним сиденьем с вентиляцией |
| А/КОН | 7.5A | Модуль управления кондиционером, кластерный ионизатор, распределительный блок E/R (реле вентилятора) |
| УМНЫЙ КЛЮЧ 1 | 15A | Модуль управления смарт-ключом, модуль иммобилайзера |
| СУМКА | 15A | Модуль управления SRS |
| IG1 | 25A | Блок печатной платы (ABS3, ECU5, ДАТЧИК4, TCU2) |
| МОДУЛЬ 2 | 10A | Беспроводное зарядное устройство, модуль управления смарт-ключом, BCM, головное устройство аудио/видео и навигации, выключатель питания наружных зеркал, распределительный блок E/R (реле розетки), AMP |
| ШАЙБА | 15A | Многофункциональный переключатель |
| СТЕКЛООЧИСТИТЕЛЬ (НИЖНИЙ/ВЫСОКИЙ) | 10A | ЭБУ/ПКМ, БКМ |
| СТЕКЛООЧИСТИТЕЛЬ (RR) | 15A | Реле заднего стеклоочистителя, двигатель заднего стеклоочистителя |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом со стороны водителя/пассажира, модуль управления кондиционером, ЭБУ/ПКМ |
| РОЗЕТКА | 20A | Задняя розетка №2 |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | BCM |

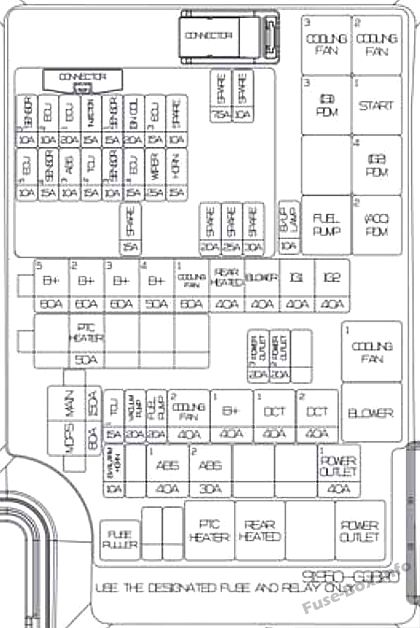

Моторного отсека
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| MAIN | 150A | Соединительный блок E/R (предохранитель — ABS1, ABS2, B/Alarm, розетка — !) |
| МДПС 1 | 80A | Блок MDPS, Аккумулятор |
| B+5 | 60A | Блок печатной платы (предохранители — ECU4, ECU3, звуковой сигнал, стеклоочиститель, реле управления двигателем) |
| B+2 | 60A | IGPM (предохранитель - S/обогреватель, IPSO, IPS1, IPS2) |
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 60A | IGPM (предохранитель — AMP, P/WDW LH, P/WDW RH, задняя дверь открыта, люк в крыше, люк в крыше 2p/сиденье (DRV)) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 60A | Соединительный блок E/R (реле охлаждающего вентилятора 1) |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Соединительный блок E/R (реле заднего обогрева) |
| ВОЗДУХОДУВКА | 40A | Соединительный блок E/R (реле вентилятора) |
| IG1 | 40A | Замок зажигания, распределительный блок E/R (реле ACC, реле IG1) |
| IG2 | 40A | Замок зажигания, соединительный блок E/R (реле IG2) |
| НАГРЕВАТЕЛЬ PTC 1 | 50A | PTC-нагреватель |
| РОЗЕТКА 3 | 20A | Задняя розетка питания 1 |
| РОЗЕТКА 2 | 20A | Передняя розетка |
| TCU1 | 15A | TCM |
| ВАКУУМНЫЙ НАСОС | 20A | Вакуумный насос |
| ТОПЛИВНЫЙ НАСОС | 20A | Соединительный блок E/R (реле топливного насоса) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 40A | Соединительный блок E/R (реле охлаждающего вентилятора 2, реле охлаждающего вентилятора 3) |
| B+1 | 40A | IGPM (предохранитель — дверной замок, смарт-ключ 1, модуль 1, выключатель тормоза, устройство автоматического отключения по току утечки) |
| ТОЧКА 1 | 40A | TCM |
| ДОТ 2 | 40A | TCM |
| B/СИГНАЛ СИГНАЛА | 10A | Блок реле ICM (реле звукового сигнала охранной сигнализации) |
| АБС 1 | 40A | Универсальный контрольный разъем, модуль управления ESC |
| АБС 2 | 30A | Универсальный контрольный разъем, модуль управления ESC |
| РОЗЕТКА 1 | 40A | Соединительный блок E/R (реле розетки) |
| ЛАМПА Б/ВВЕРХ | 10A | Выключатель фонаря заднего хода |
| ГАММА 1.6LT-GDI: | ||
| SENS0R2 | 10A | Перепускной клапан, электромагнитный клапан управления продувкой, клапан управления маслом № 1/№ 2, электромагнитный клапан управления RCV, соединительный блок E/R (реле вентилятора охлаждения 2, реле вентилятора охлаждения 1) |
| ECU2 | 10A | ECM |
| ECU1 | 20A | ECM |
| SENS0R1 | 15A | Кислородный датчик (вверху), кислородный датчик (внизу) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4 |
| ECU3 | 15A | ECM |
| ECU5 | 10A | ECM |
| ДАТЧИК4 | 15A | Вакуумный насос |
| ABS3 | 10A | Модуль управления ESC, универсальный контрольный разъем, главный цилиндр сцепления |
| TCU2 | 15A | Соединительный блок E/R (предохранитель — лампа B/Up), переключатель диапазонов коробки передач, TCM |
| ДАТЧИК3 | 10A | Соединительный блок E/R (реле топливного насоса) |
| ECU4 | 15A | ECM |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Реле стеклоочистителя |
| HORN | 15A | Реле звукового сигнала |
| НУ 2.0L GDI: | ||
| SENS0R2 | 10A | Электромагнитный клапан управления продувкой, клапан управления маслом № 1/№ 2, электромагнитный клапан регулируемого впуска, распределительный блок E/R (реле вентилятора охлаждения 2, реле вентилятора охлаждения 3) |
| ECU2 | 10A | ЭБУ/ПКМ |
| ECU1 | 20A | ЭБУ/ПКМ |
| SENS0R1 | 15A | Кислородный датчик (вверху), кислородный датчик (внизу) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4, конденсатор |
| ECU3 | 15A | ЭБУ/ПКМ |
| ECU5 | 10A | ЭБУ/ПКМ |
| ABS3 | 10A | Модуль управления ABS/ESC, универсальный контрольный разъем |
| ABS3 | 15A | Соединительный блок E/R (предохранитель — лампа B/Up), переключатель диапазонов коробки передач, TCM |
| ДАТЧИК3 | 10A | Соединительный блок E/R (реле топливного насоса) |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Реле стеклоочистителя |
| HORN | 15A | Реле звукового сигнала |
Крышка клеммы аккумулятора
