Предохранители и реле Hyundai Centennial / Equus (VI, 2010-2016)

Схемы относятся к указанным годам и вариантам Hyundai Centennial / Equus (VI, 2010-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai Equus / Centennial 2010-2016

Предохранители прикуривателя (розетки) в Hyundai Equus / Centennial расположены в правом блоке предохранителей приборной панели (см. предохранитель «P/ВЫХОД (RR)»/»РОЗЕТКА ПРАВ.» (задняя дополнительная розетка)) и в блоке предохранителей в моторном отсеке (см. предохранитель «P/ВЫХОД (FR)» (Реле передней розетки, прикуривателя)).

Оглавление

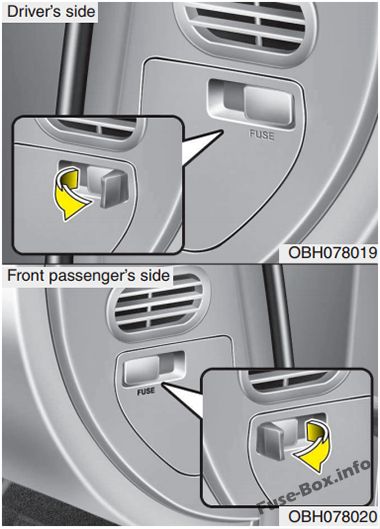

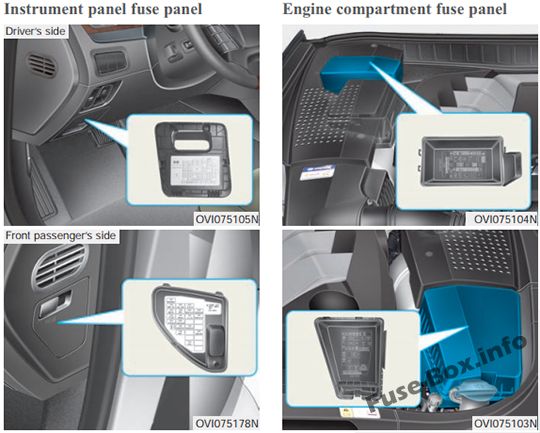

Расположение блока предохранителей

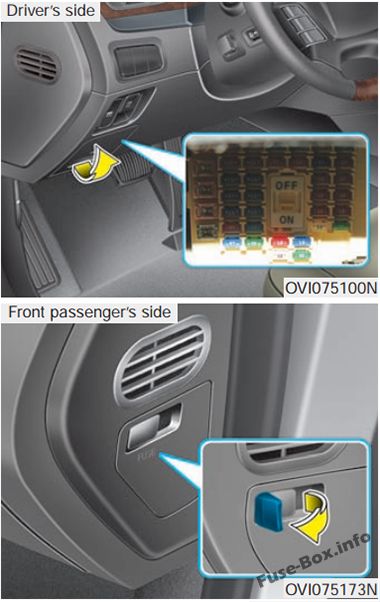

Приборная доска

2010-2012 гг.

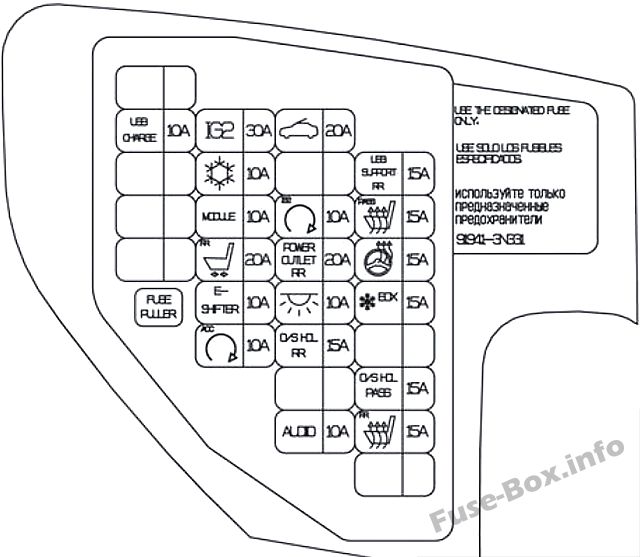

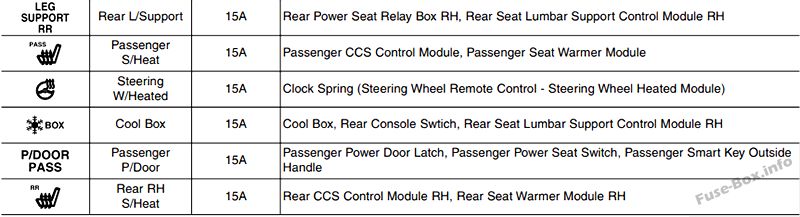

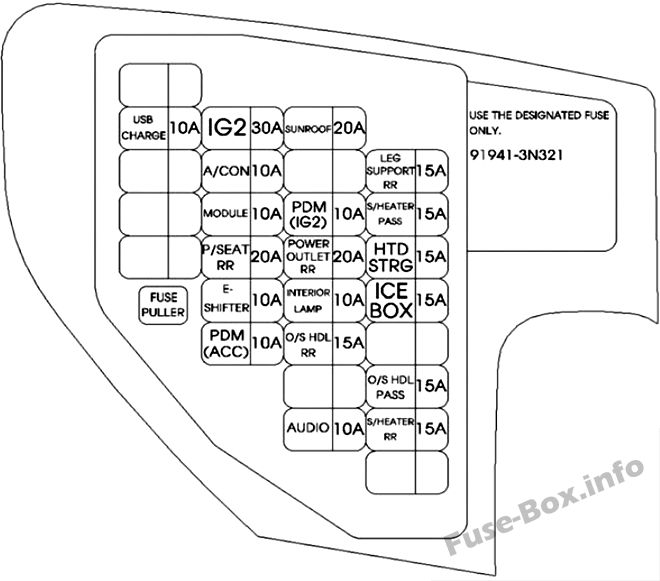

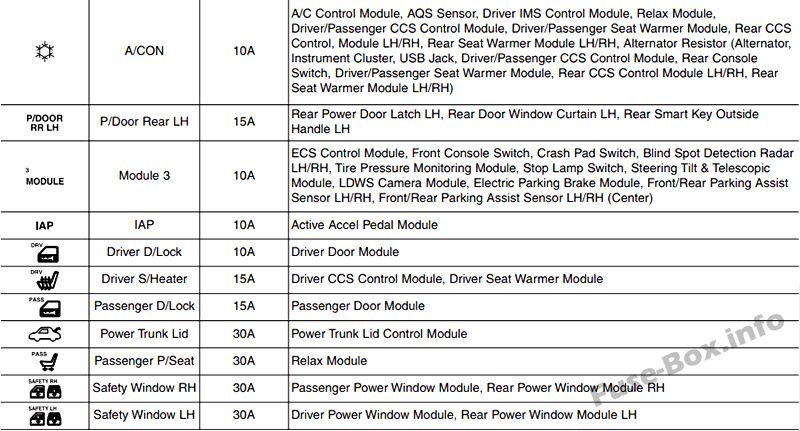

Приборная доска

с 2013 года
Приборная доска

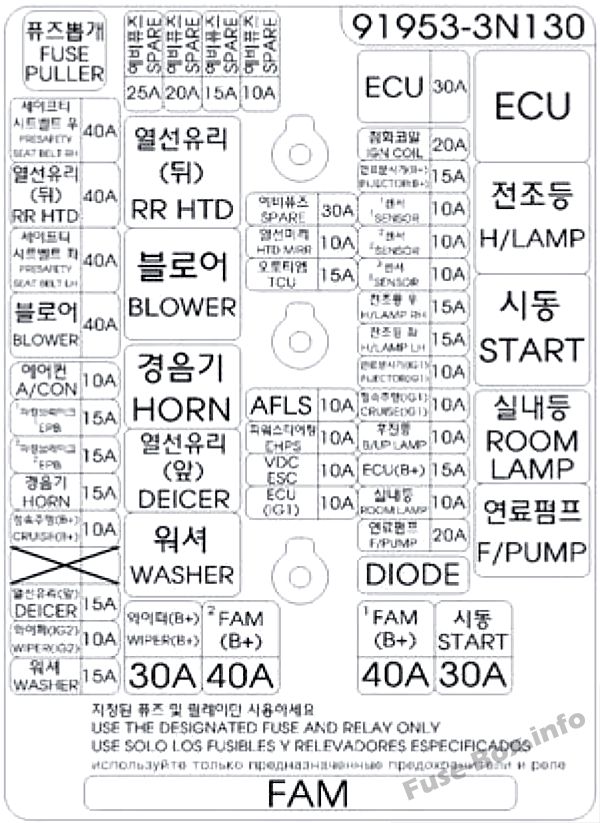

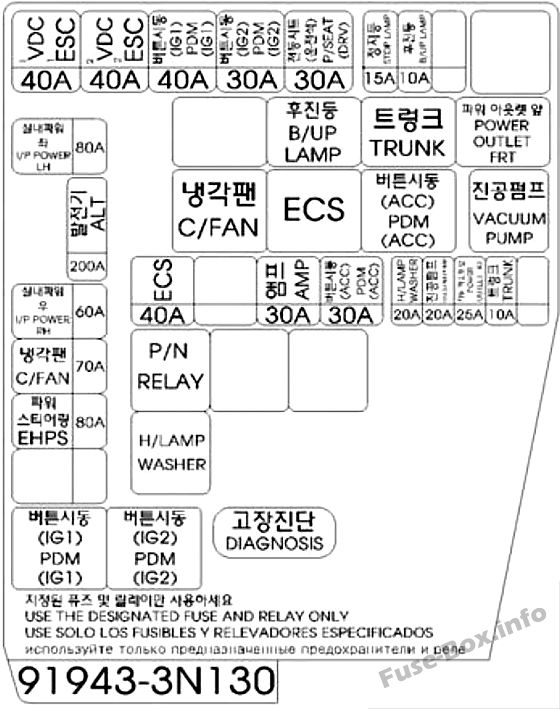

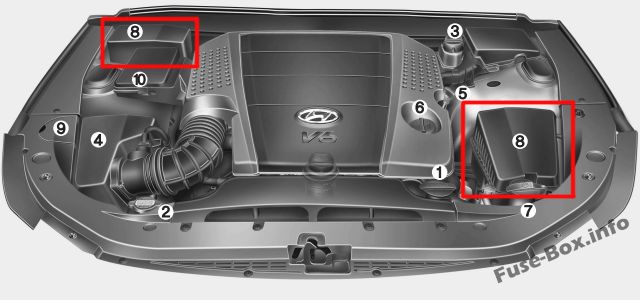

Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.

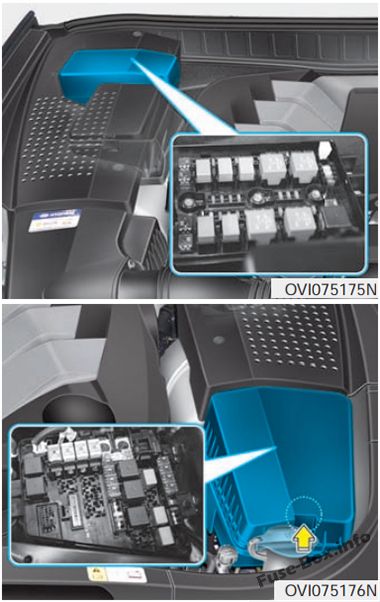

Моторного отсека

2010

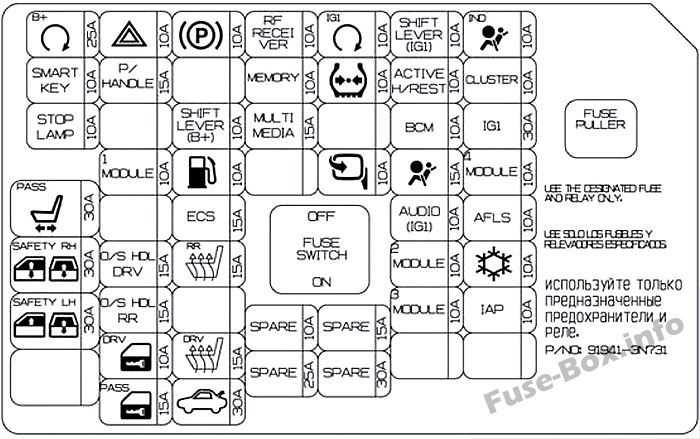

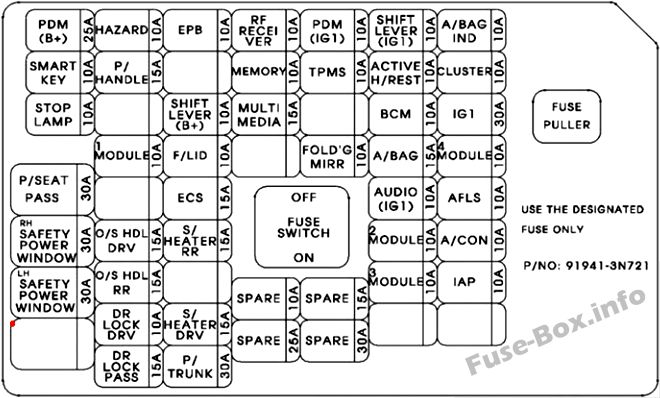

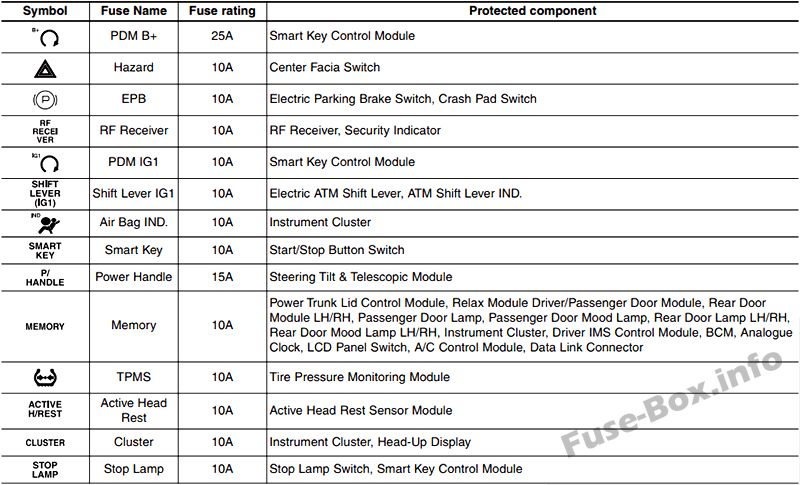

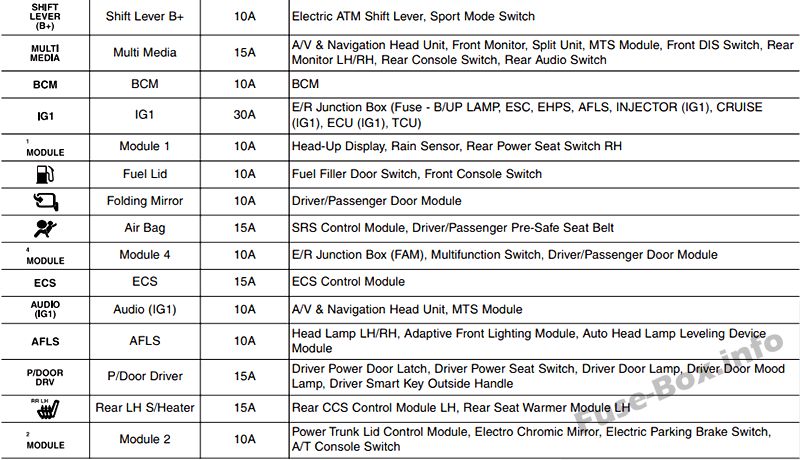

Назначение предохранителей в панели приборов (левая сторона) (2010 г.)

Name	Номинал, Ампер	Защищенный компонент
P/WDW(RH)	30A	Правый задний модуль стеклоподъемника, модуль стеклоподъемника пассажира
P/WDW(левый)	30A	Левый задний модуль стеклоподъемника, модуль стеклоподъемника водителя
БЛОК ШАССИ	10A	Датчик угла поворота рулевого колеса, консольный переключатель, левый/правый, модуль управления ECS, ремень безопасности Pre-Safe, левый/правый, модуль контроля давления в шинах
КРУИЗ SW	10A	Многофункциональный переключатель (Remocon), переключатель аварийной панели, модуль управления кондиционером, генератор, комбинация приборов, модуль обогрева заднего сиденья, левый/правый, задний модуль управления CCS, левый/правый, модуль управления CCS водителя/пассажира (с CCS), водитель/ Модуль обогрева пассажирского сиденья (без CCS), центральный переключатель панели приборов
ESCLSW	10A	Держатель брелка, кнопка запуска/остановки
КЛАСТЕР	10A	Приборный щиток
А/КОН (IG1)	10A	Модуль управления кондиционером, держатель FOB
ПОДСВЕТКА КЛЮЧА	10A	Кнопочный переключатель Start Stop, держатель FOB
П/ДВЕРЬ(RL)	15A	Защелка задней двери с электроприводом, левая, шторка окна задней двери, левая
ПОСТАВКА КЛЮЧЕЙ IG (IGI)	30A	Распределительная коробка E/R (предохранители: EHPS 10A, ЭБУ (IG1) 10A, TCU 15A, ESP 10A, СТОП ЛП 10A, AFLS 10A, ИНГИБИТОР ПО 10A, КРУИЗ 10A)
ДР ЗАМОК(левый)	10A	Модуль водительской двери
П/ДВЕРЬ(FL)	15A	Лампа настроения передней двери, левая, переключатель сиденья водителя с электроприводом, защелка двери водителя с электроприводом
A/СУМКА ИНД.	10A	Комбинация приборов (A/Baq IND.)
AFLS	10A	Датчик автоматического выравнивания фар (без AFLS), модуль адаптивного переднего освещения (с AFLS), левая/правая фара
ЭСКЛ-1	10A	PDM
ЗАДНЯЯ ДВЕРЬ MDL	10A	Разъем канала передачи данных, задняя интеллектуальная внешняя ручка, левая/правая, модуль задней двери, левый/правый
ЗАНАВЕС ЗАДН. МТР	10A	Модуль задней шторки
КУЗОВЫЙ БЛОК-2	10A	Многофункциональный переключатель, модуль наклона и выдвижения, модуль двери водителя/пассажира, модуль управления крышкой багажника с электроприводом, электрохромное зеркало, камера LDWS, модуль управления системой помощи при парковке спереди и сзади, модуль управления EPB, модуль управления IMS водителя/пассажира, развязка E/R Коробка (ФАМ)
КУЗОВЫЙ БЛОК-1	10A	Многофункциональный переключатель, комбинация приборов (IND.), модуль управления крышкой багажника с электроприводом, модуль двери водителя/пассажира, модуль задней шторки, распределительная коробка E/R (FAM), передняя интеллектуальная внешняя ручка, левая/правая, модуль управления IMS пассажира
П/РУЧКА	15A	Наклонно-телескопический модуль
ECS	15A	Модуль управления ECS
СУМКА	15A	Модуль управления SRS
АУДИО(В+)	15A	Аудио, Передний/задний монитор, Модуль AV-головки, Задний аудиопереключатель, Медиа-модуль, Блок тюнера, Блок MTS
ЭБУ S/HTD(FL)	15A	Модуль управления CCS водителя (с CCS), модуль обогрева сиденья водителя (с CCS)
П/ТРАНК	30A	Модуль управления крышкой багажника с электроприводом
F/КРЫШКА ОТКРЫТА	10A	Переключатель топливного бака
АУДИО(ИГИ)	10A	Головной AV-модуль, аудио, активный сенсорный модуль в подголовнике, модуль камеры, блок MTS
А/КОН(В+)	10A	Датчик автоматического освещения и индикатор безопасности, РЧ-приемник, Модуль управления кондиционером, Аналоговые часы
P/CONN	30A	Предохранитель: А/КОН (В+) 10A, АУДИО (B+) 15A, КУЗОВЫЙ БЛОК-1 10A
ЭБУ S/HTD(RL)	15A	Левый задний модуль управления CCS (с CCS), левый модуль обогрева заднего сиденья (без CCS)
ЗАМОК ДР (ПРАВ.)	15A	Модуль пассажирской двери
ЭСКЛ-2	10A	ИПМ,ДПМ
А/КОН (IG1)	10A	Модуль управления кондиционером

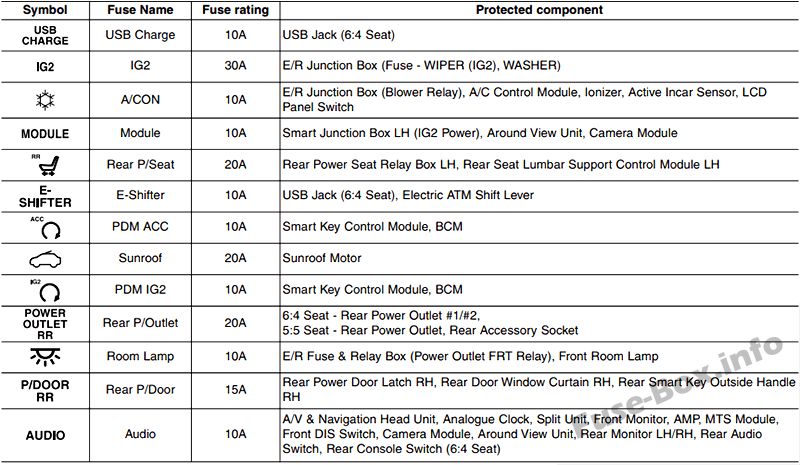

Назначение предохранителей в панели приборов (правая сторона) (2010 г.)

Name	Номинал, Ампер	Защищенный компонент
П/ДВЕРЬ(ФР)	15A	Защелка пассажирской двери с электроприводом
ESCL	25A	PDM
ЯЩИК ДЛЯ ЛЬДА	15A	Переключатель задней консоли, холодильная камера
HTD STRG	15A	Рулевое колесо с подогревом
ЭБУ S/HTD(FR)	15A	Модуль управления CCS пассажира (с CCS), модуль обогрева сиденья пассажира (без CCS)
АУДИО(ACC)	10A	Модуль камеры, задний аудиопереключатель, аудио, передний монитор, медиа-модуль, головной модуль AV, блок MTS, микрофон RR MTS
Ч/ОТДЫХ(ФР)	10A	Переключатель сиденья пассажира с электроприводом
П/ДВЕРЬ(RR)	15A	Защелка задней двери с электроприводом, правая, шторка окна задней двери, правая
P/ВЫХОД (FR)	10A	Блок предохранителей и реле E / R (реле передней розетки питания)
ECM	10A	Потолочная консоль в сборе (двигатель люка), датчик дождя, модуль задней шторки
П/СИДЕНЬЕ(ФР)	20A	Модуль управления IMS пассажира (с IMS), блок реле сиденья пассажира с электроприводом (без IMS)
S/КРЫША	20A	Потолочная консоль в сборе (двигатель люка)
А/КОН (ACC)	10A	Модуль управления кондиционером, IPM, PDM, центральный переключатель панели приборов
P/ВЫХОД (RR)	15A	Задняя розетка для аксессуаров
П/СИДЕНЬЕ(RR)	20A	Блок реле заднего левого сиденья с электроприводом
БЛОК ТЕЛА	10A	Комбинация приборов (MICOM), реостат, модуль управления CCS водителя/пассажира, приемник пассажира, задний модуль управления CCS, левый/правый, PDM, IPM
А/КОН (IG2)	10A	Активный датчик Incar, ионизатор, модуль управления кондиционером, переключатель задней консоли, исполнительный механизм и переключатель температуры вентиляционного отверстия консоли
ПОСТАВКА КЛЮЧА IG (IG2)	30A	Распределительная коробка E/R (предохранитель: AQS 10A, ШАЙБА 15A)
ЭБУ S/HTD(RR)	15A	Правый задний модуль управления CCS (с CCS), правый модуль обогрева заднего сиденья (без CCS)
TPMS	10A	Модуль контроля давления в шинах, электрохромное зеркало
КОНСОЛЬНОЕ ПО	10A	Консольный переключатель LH/RH, модуль массажа, модуль вибратора
ЗЕРКАЛО	10A	Наружное зеркало, левое/правое
ПОДДЕРЖКА НОГИ (RR)	15A	Блок реле правого заднего сиденья с электроприводом

Назначение предохранителей в моторном отсеке (2010 г.)

Name	Номинал, Ампер	Защищенный компонент
ALT	200A	Генератор
МОЩНОСТЬ I/P (ЛЕВАЯ)	60A	Соединительная коробка I/P, левая
МОЩНОСТЬ I/P (ПРАВАЯ)	60A	Соединительная коробка I/P, правая
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР	60A	Реле вентилятора охлаждения
EHPS	80A	Электродвигатель EHPS
ECS	40A	Реле компрессора ECS
АМП-1	40A	АВ JBLAMP
АМП-2	30A	AMP
ESCL (ACC)	30A	ESCL (ACC) Реле
ЭСП-1	30A	Модуль управления ESP, универсальный контрольный разъем
ЭСП-2	30A	Модуль управления ESP
ESCL(IGNI)	30A	Реле ESCL (IGN1)
ESCL(IGN2)	30A	Реле ESCL (IGN2)
П/СИДЕНЬЕ(ПЕРЕДНЕЕ-ЛЕВОЕ)	30A	Клапан поясничной опоры водителя, модуль управления IMS водителя, переключатель поясничной опоры водителя
ШАЙБА ВД/НД	20A	Реле омывателя фар
P/ВЫХОД (FR)	25A	Реле передней розетки, прикуриватель
БАГАЖНИК ОТКРЫТ	10A	Реле открытия крышки багажника
IMS	10A	IMS-ретранслятор
СТОП ЛП	10A	Реле стоп-сигнала, выключатель стоп-сигнала, IPM, модуль управления ESP, стоп-сигнал с высокой установкой
Б/УП ЛП-1 (G8BA)	10A	Реле лампы заднего хода
Б/УП ЛП-2 (Г6ДА)	10A	Задний комбинированный фонарь, левый/правый, электрохромное зеркало, модуль задней шторки, аудиосистема, модуль AV-головки
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	30A	Модуль электронного управления стеклоочистителем
ФАМ СИЛА-2	40A	FAM
ФАМ СИЛА-1	40A	FAM
НАЧАЛО	30A	Стартовое реле
ШАЙБА	15A	Реле омывателя
AQS	10A	Датчик AQS, реле вентилятора, электронный модуль стеклоочистителя
СТЕКЛО HTD (FR)	15A	Реле HTD Glass (FR)
IPM	10A	Реле IPM, H/LP(низкий уровень)
HORN	15A	Реле звукового сигнала
ЭПБ-1	15A	Модуль управления EPB
ЭПБ-2	15A	Модуль управления EPB
А/КОН	10A	Модуль управления кондиционером
ДВИГАТЕЛЬ ВЕНТИЛЯТОРА	40A	Реле вентилятора
ПРЕДБЕЗОПАСНОСТЬ (ЛЕВАЯ)	40A	Ремень безопасности Pre-Safe LH
СТЕКЛО HTD (RR)	40A	Реле HTD Glass (RR)
ПРЕДБЕЗОПАСНОСТЬ (ПРАВАЯ)	40A	Ремень безопасности Pre-Safe RH
ЭБУ (IG1)	10A	ECM
ESP	10A	Модуль управления ESP, блок предохранителей и реле E/R (многоцелевой контрольный разъем)
EHPS	10A	Модуль EHPS
AFLS	10A	Левая/правая фара
TCU	15A	TCM
ЗЕРКАЛО	10A	Модуль управления кондиционером, левое/правое наружное зеркало с электроприводом
ТОПЛИВНЫЙ НАСОС	20A	Реле топливного насоса
КОМНАТА LP	10A	Комнатное реле низкого давления
ЭБУ(В+)	10A	ЭБУ, ТСМ
СТОП ЛП	10A	Выключатель стоп-сигналов, генератор (G6DA), блок предохранителей и реле E/R (реле стоп-сигналов)
КРУИЗ	10A	Модуль интеллектуального круиз-контроля
ИНГИБИТОР ПО	15A	Генератор (G8BA), переключатель диапазона коробки передач (G6DA)
H/LP(LO-LH)	15A	Левая фара
H/LP(LO-RH)	15A	Фара правая
РУС СНСР-3	15A	ECM (G6DA), форсунки №1~6 (G6DA), реле топливного насоса, форсунки №1~8 (G8BA)
РУС СНСР-2	10A	Электромагнитный клапан управления продувкой адсорбера, клапан управления маслом № 1–4, регулируемый клапан впускного коллектора, блок предохранителей и реле E / R (реле вентилятора системы охлаждения), ECM, датчик массового расхода воздуха (G8BA)
РУС СНСР-1	10A	Датчик массового расхода воздуха (G6DA), кислородный датчик № 1 ~ 4, ECM, датчик положения распределительного вала (G8BA)
КАТУШКА ЗАЖИГАНИЯ-2	15A	Конденсатор №1, Конденсатор №2(G6DA), Катушка зажигания №1/3/5, Катушка зажигания №7(G8BA)
КАТУШКА ЗАЖИГАНИЯ-1	15A	Катушка зажигания №2/4/6, катушка зажигания №8 (G8BA), конденсатор №2 (G8BA)
ECU	30A	Реле управления двигателем

2011, 2012

Назначение предохранителей в панели приборов (слева) (2011, 2012)

Name	Номинал, Ампер	Защищенный компонент
P/WDW (правый)	30A	Правый задний модуль стеклоподъемника, модуль стеклоподъемника пассажира
P/WDW (левый)	30A	Левый задний модуль стеклоподъемника, модуль стеклоподъемника водителя
МОДУЛЬ 3	10A	Датчик угла поворота рулевого колеса, консольный переключатель, левый/правый, модуль управления ECS, ремень безопасности Pre-Safe, левый/правый, модуль контроля давления в шинах, блокировка с ключом
КРУИЗ SW	10A	Многофункциональный переключатель (Remocon), переключатель аварийной панели, модуль управления кондиционером, генератор, комбинация приборов, модуль обогрева заднего сиденья, левый/правый, задний модуль управления CCS, левый/правый, модуль управления CCS водителя/пассажира (с CCS), водитель/ Модуль обогрева пассажирского сиденья (без CCS)
ESCLSW	10A	Держатель брелка, кнопка запуска/остановки
КЛАСТЕР	10A	Приборный щиток
ИНТЕЛЛЕКТУАЛЬНАЯ ПЕДАЛЬ	10A	ЭБУ ВПД
ПОДСВЕТКА КЛЮЧА	10A	Кнопочный переключатель Start Stop, держатель FOB
П/ДВЕРЬ (ПРАВ.)	15A	Защелка задней двери с электроприводом, левая, шторка окна задней двери, левая
ПОСТАВКА IG КЛЮЧА (IG1)	30A	Распределительная коробка E/R (предохранители: EHPS 10A, ЭБУ (IG1) 10A, TCU 15A, ESP 10A, СТОП ЛП 10A, AFLS 10A, ИНГИБИТОР SW 10A, КРУИЗ 10A, КОРОБКА ПРИВОДА ФОРСУНКИ 10A)
ДР БЛОКИРОВКА ДРВ	10A	Модуль водительской двери
П/ДВЕРНОЙ ПРИВОД	15A	Лампа настроения передней двери, левая, переключатель сиденья водителя с электроприводом, защелка двери водителя с электроприводом
A/СУМКА ИНД.	10A	Комбинация приборов (A/Bag IND.)
AFLS	10A	Датчик автоматического выравнивания фар (без AFLS), модуль адаптивного переднего освещения (с AFLS), левая/правая фара
PDM1	10A	PDM
RDM	10A	Разъем канала передачи данных, задняя интеллектуальная внешняя ручка, левая/правая, модуль задней двери, левый/правый
SHIFT LOCK	10A	Переключатель режима SPORT
МОДУЛЬ 2	10A	Многофункциональный переключатель, модуль наклона и выдвижения, модуль двери водителя/пассажира, модуль управления крышкой багажника с электроприводом, электрохромное зеркало, камера LDWS, модуль управления системой помощи при парковке спереди и сзади, модуль управления EPB, модуль управления IMS водителя/пассажира, развязка E/R Коробка (ФАМ)
МОДУЛЬ 1	10A	Многофункциональный переключатель, комбинация приборов (IND.), модуль управления крышкой багажника с электроприводом, модуль двери водителя/пассажира, модуль задней шторки, распределительная коробка E/R (FAM), передняя интеллектуальная внешняя ручка, левая/правая, модуль управления IMS пассажира
П/РУЧКА	15A	Наклонно-телескопический модуль
ECS	15A	Модуль управления ECS
СУМКА	15A	Модуль управления SRS
АУДИО(В+)	15A	Аудио, Передний/задний монитор, Модуль AV-головки, Задний аудиопереключатель, Медиа-модуль, Блок тюнера, Блок MTS
S/ОТОПИТЕЛЬ ПРИВОД	15A	Модуль управления CCS водителя (с CCS), модуль обогрева сиденья водителя (с CCS)
П/ТРАНК	30A	Модуль управления крышкой багажника с электроприводом
Ф/КРЫШКА	10A	Переключатель топливного бака
АУДИО (IG1)	10A	Головной AV-модуль, аудио, активный сенсорный модуль в подголовнике, модуль камеры, блок MTS
А/КОН (В+)	10A	Модуль контроля давления в шинах, модуль управления кондиционером, аналоговые часы
И.О.Д	30A	Предохранитель: А/КОН (В+) 10A, АУДИО (B+) 15A, МОДУЛЬ 1 10A
НАГРЕВАТЕЛЬ ПРАВ.	15A	Левый задний модуль управления CCS (с CCS), левый модуль обогрева заднего сиденья (без CCS)
ДР ЗАМОК ПРОХОД	15A	Модуль пассажирской двери
ДПМ 2	10A	ИПМ.ПДМ
А/КОН (IG1)	10A	Модуль управления кондиционером
РЧ ПРИЕМНИК	10A	Автоматический датчик освещенности и индикатор безопасности, радиочастотный приемник

Назначение предохранителей в панели приборов (справа) (2011, 2012)

Name	Номинал, Ампер	Защищенный компонент
П/ДВЕРНОЙ ПРОХОД	15A	Защелка двери пассажира с электроприводом, переключатель сиденья пассажира с электроприводом
PDM	25A	PDM
ЯЩИК ДЛЯ ЛЬДА	15A	Переключатель задней консоли, холодильная камера
HTD STRG	15A	Рулевое колесо с подогревом
ПРОХОД S/НАГРЕВАТЕЛЬ	15A	Модуль управления CCS пассажира (с CCS), модуль обогрева сиденья пассажира (без CCS)
АУДИО (ACC)	10A	Модуль камеры, задний аудиопереключатель, аудио, передний монитор, медиа-модуль, головной модуль AV, блок MTS, микрофон RR MTS
П/ДВЕРЬ (RR)	15A	Защелка задней двери с электроприводом, правая, шторка окна задней двери, правая
P/ВЫХОД (FR)	10A	Блок предохранителей и реле E / R (реле передней розетки), передний комнатный фонарь, центральный переключатель панели приборов
МОДУЛЬ 2	10A	Потолочная консоль в сборе (двигатель люка), датчик дождя, модуль задней шторки
П/СИДЕНЬЕ 1	20A	Модуль управления IMS пассажира (с IMS), блок реле сиденья пассажира с электроприводом (без IMS)
S/КРЫША	20A	Потолочная консоль в сборе (двигатель люка)
МОДУЛЬ 3	10A	Модуль управления кондиционером, IPM, PDM, блокировка ключа
P/ВЫХОД (RR)	15A	Задняя розетка для аксессуаров
П/СИДЕНЬЕ(RR)	20A	Блок реле заднего левого сиденья с электроприводом
МОДУЛЬ 1	10A	Комбинация приборов (MICOM), реостат, модуль управления CCS водителя/пассажира, приемник пассажира, задний модуль управления CCS, левый/правый, PDM, IPM
А/КОН (IG2)	10A	Активный датчик Incar, ионизатор, модуль управления кондиционером, переключатель задней консоли, исполнительный механизм и переключатель температуры вентиляционного отверстия консоли
ПОСТАВКА ИГ КЛЮЧА	30A	Распределительная коробка E/R (предохранитель: AQS 10A, ШАЙБА 15A)
S/НАГРЕВАТЕЛЬ ЗАДН.	15A	Правый задний модуль управления CCS (с CCS), правый модуль обогрева заднего сиденья (без CCS)
КОНСОЛЬНОЕ ПО	10A	Консольный переключатель LH/RH, модуль массажа, модуль вибратора
ЗЕРКАЛО	10A	Наружное зеркало, левое/правое
ПОДДЕРЖКА ДЛЯ НОГ (RR)	15A	Блок реле правого заднего сиденья с электроприводом
ЗАНАВЕС ЗАДН. МТР	10A	Модуль задней шторки

Назначение предохранителей в моторном отсеке (2011, 2012)

Name	Номинал, Ампер	Защищенный компонент
ALT	200A	Генератор
I/P LH PWR	60A	Соединительная коробка I/P, левая
I/P ПРАВЫЙ PWR	60A	Соединительная коробка I/P, правая
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР	60A	Реле вентилятора охлаждения
EHPS	80A	Модуль EHPS
ВОЗДУХ ЭКС	40A	Реле компрессора ECS
АМП-1	40A	АВ JBL AMP
АМП-2	30A	AMP
ДПМ (АКК)	30A	Реле ДПМ (АКК)
VDC/ESC1	30A	Модуль управления VDC/ESP, универсальный контрольный разъем
VDC/ESC2	30A	Модуль управления VDC/ESP, универсальный контрольный разъем
ДПМ (IGN1)	30A	Реле ДПМ (IGN1)
ДПМ (IGN2)	30A	Реле ДПМ (IGN2)
P/СЕАТ ДРВ	30A	Блок реле сиденья водителя с электроприводом, модуль управления IMS, переключатель поясничной опоры водителя
ШАЙБА ВД/НД	20A	Реле омывателя фар
ВАКУУМНЫЙ НАСОС	20A	Реле вакуумного насоса тормозов
P/ВЫХОД (ПЕРЕДНИЙ)	25A	Реле гнезда ACC
СТВОЛ	10A	Реле крышки багажника
IMS	10A	-
СТОП ЛП	10A	Реле стоп-сигналов, выключатель стоп-сигналов, IPM
Б/УП LP	10A	Задний комбинированный фонарь, левый/правый (IN), электрохромное зеркало, модуль камеры, модуль задней шторки
ECU	30A	Реле управления двигателем
ВОЗДУХОДУВКА	40A	Реле вентилятора
ЗАЖИГАНИЕ SW 2 (PRESAFETY PASS)	40A	Замок зажигания (IG 2, НАЧАЛО), ремень безопасности пассажира
RR HTD	40A	Предохранитель распределительной коробки E/R (AQS 10A, ШАЙБА 15A)
ЗАЖИГАНИЕ SW 1 (ПРЕДВАРИТЕЛЬНЫЙ ПРИВОД)	40A	Замок зажигания (IG 1, ACC), ремень безопасности водителя
А/КОН	10A	Модуль управления кондиционером
ЭПБ 1	15A	Модуль электрического стояночного тормоза
ЭПБ 2	15A	Модуль электрического стояночного тормоза
HORN	15A	Реле звукового сигнала
IPM	10A	IPM, реле фар (ближнего света)
AQS	10A	Датчик AQS, модуль электронного управления стеклоочистителем, реле вентилятора
ДЕИЛЬЕР	15A	Реле обогрева стекла (FR)
ШАЙБА	15A	Реле омывателя
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	30A	Мотор стеклоочистителя
ГТД ЗЕРКАЛО	10A	Модуль управления кондиционером, наружное зеркало с электроприводом и электродвигатель складывания левого/правого зеркала
TCU	15A	TCM
AFLS	10A	Левая/правая фара
EHPS	10A	Модуль EHPS
VDC/ESC	10A	Модуль управления ESP, универсальный контрольный разъем
ЭБУ (IG1)	10A	ECM
КАТУШКА ЗАЖИГАНИЯ	20A	Катушка зажигания №1,2,3,4,5,6
ИНЖЕКТОР(В+)	15A	Коробка привода инжектора
ДАТЧИК 1	10A	ECM, датчик массового расхода воздуха, кислородный датчик №1,2,3,4
ДАТЧИК 2	10A	Электромагнитный клапан управления продувкой адсорбера, регулируемый клапан впускного коллектора, масляный клапан, ECM, реле вентилятора системы охлаждения, модуль иммобилайзера, резистор топливного насоса
ДАТЧИК 3	10A	ECM, форсунки №1~№6, реле топливного насоса
В/Н ПРАВ.	15A	Фара правая
В/Н ЛГ	15A	Левая фара
ИНЖЕКТОР (IGI)	10A	Коробка привода инжектора
КРУИЗ	10A	Модуль интеллектуального круиз-контроля
СТОП ЛП	10A	Выключатель стоп-сигнала, реле стоп-сигнала, генератор, вакуумный переключатель
ЭБУ(В+)	15A	ЭБУ, ТСМ, коробка привода форсунки
КОМНАТА LP	10A	Реле освещения салона
F/НАСОС	20A	Реле топливного насоса
НАЧАЛО	30A	Старт соленоид

Схемы блоков предохранителей 2013, 2014, 2015 гг.

Панель приборов, левая сторона

Назначение предохранителей в панели приборов (левая сторона) (2013, 2014, 2015)

Панель приборов, правая сторона

Назначение предохранителей в панели приборов (справа) (2013, 2014, 2015)

Моторный отсек, левая сторона

Назначение предохранителей в моторном отсеке (слева) (2013, 2014, 2015)

Название предохранителя	Номинал предохранителя	Защищенный компонент
ALT	200A	Генератор, блок предохранителей и реле E / R (предохранитель - I / P POWER RH, EHPS, C / FAN, ДПМ (АКК), ECS, СТВОЛ, AMP, H / ОМЫВАТЕЛЬ ЛАМПЫ, ВАКУУМНЫЙ НАСОС, ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ)
И/П ПИТАНИЕ ЛЕВ.	80A	Умная распределительная коробка LH (предохранитель — F1/F2/F3/F4/F8/F9/F12/F15/F17/F18/F22/F23/F29/F32/F33/F36/F40/F41/F44/F45/F46/F47 /F48, Устройство автоматического отключения по току утечки)
I/P ПИТАНИЕ ПРАВ.	60A	Правая распределительная коробка I/P (предохранитель — F2/F9/F12/F17/F20/F21/F25/F26)
С/ВЕНТИЛЯТОР	70A	Реле С/ВЕНТИЛЯТОР
EHPS	80A	Модуль EHPS
ESC 1	40A	Модуль ESC, многоцелевой контрольный разъем
ЭСК 2	40A	Модуль ESC, многоцелевой контрольный разъем
ДПМ (ИГ1)	40A	Реле ДПМ (IG1)
ДПМ (ИГ2)	30A	Реле ДПМ (IG2)
П/СИДЕНЬЕ (ДРВ)	30A	Модуль управления IMS водителя, клапан поясничной опоры водителя
ECS	40A	Реле ЭКС
AMP	30A	AMP
ДПМ (АКК)	30A	Реле ДПМ (АКК)
СТОП-СИГНАЛ	15A	Электронный модуль стоп-сигнала
ЛАМПА Б/ВВЕРХ	10A	Реле ЛАМПА Б/ВВЕРХ
H/ФАРООМЫВАТЕЛЬ	20A	H/РЕЛЕ ОМЫВАТЕЛЯ ЛАМПЫ
ВАКУУМНЫЙ НАСОС	20A	Реле ВАКУУМНОГО НАСОСА
ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ	25A	РОЗЕТКА ПИТАНИЯ Реле FRT
СТВОЛ	10A	Реле багажника

Моторный отсек, правая сторона

Назначение предохранителей в моторном отсеке (справа) (2013, 2014, 2015)

Name	Номинал, Ампер	Защищенный компонент
СТЕКЛООЧИСТИТЕЛЬ (В+)	30A	Модуль электронного управления стеклоочистителем
ФАМ 2 (В+)	40A	FAM
ФАМ 1 (В+)	40A	FAM
НАЧАЛО	30A	Стартовое реле
ШАЙБА	15A	Реле омывателя
СТЕКЛООЧИСТИТЕЛЬ (IG2)	10A	Модуль электронного управления стеклоочистителем
ДЕИЛЬЕР	15A	Реле антиобледенителя
КРУИЗ (В+)	10A	Реле H/Lamp, модуль интеллектуального круиз-контроля
HORN	15A	Реле звукового сигнала
ЭПБ 2	15A	Модуль электрического стояночного тормоза
ЭПБ 1	15A	Модуль электрического стояночного тормоза
А/КОН	10A	Модуль управления кондиционером
ВОЗДУХОДУВКА	40A	Реле вентилятора
ЛЕВЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ	40A	Предварительный ремень безопасности водителя
RR HTD	40A	Реле RR HTD
ПРАВЫЙ РЕМЕНЬ ПРЕДВАРИТЕЛЬНОЙ БЕЗОПАСНОСТИ	40A	Ремень безопасности пассажира
ЭБУ (IG1)	10A	ЕСМ, генератор (G8BE)
ESC	10A	Модуль ESC, блок предохранителей и реле E/R (многоцелевой контрольный разъем)
EHPS	10A	Модуль EHPS
AFLS	10A	Левая/правая фара
TCU	15A	TCM, переключатель диапазона коробки передач, датчик и переключатель положения парковки коробки передач
ГТД ЗЕРКАЛО	10A	Наружное зеркало с электроприводом водителя/пассажира
F/НАСОС	20A	F/реле насоса
КОМНАТНАЯ ЛАМПА	10A	Реле освещения салона
ЭБУ (В+)	15A	ECM/TCM, коробка привода форсунки (G6DJ)
ЛАМПА Б/ВВЕРХ	10A	Генератор (G6DJ), блок предохранителей и реле E/R (реле вакуумного насоса (G6DJ), реле лампы B/Up, реле P/N), датчик угла поворота рулевого колеса, вакуумный выключатель тормозов (G6DJ)
КРУИЗ (IG1)	10A	Модуль интеллектуального круиз-контроля
ИНЖЕКТОР (IG1)	10A	Коробка привода инжектора
H/ЛАМПА ЛЕВАЯ	15A	Левая фара
H/ЛАМПА ПРАВАЯ	15A	Фара правая
ДАТЧИК 3	10A	ECM, реле F/насоса, датчик положения распределительного вала (BANK1/BANK2) (впуск/выпуск) (G8BE)
ДАТЧИК 2	10A	ECM (G6DJ), регулируемый электромагнитный клапан впуска (G6DJ), электромагнитный клапан продувки адсорбера (G6DJ), масляный регулирующий клапан № 1 ~ № 4 Блок предохранителей и реле E / R (C / реле вентилятора), электромагнитный клапан управления продувкой (G8BE)
ДАТЧИК 1	10A	ECM, кислородный датчик №1 ~ №4
ИНЖЕКТОР (В+)	15A	Коробка привода инжектора
КАТУШКА ЗАЖИГАНИЯ	20A	Конденсатор № 1/№ 2, Катушка зажигания № 1 ~ № 6 (G6DJ), Катушка зажигания № 1 ~ № 8 (G8BE)
ECU	30A	Реле ЭБУ

Схемы блока предохранителей 2016

Панель приборов, левая сторона

Назначение предохранителей в панели приборов (левая сторона) (2016 г.)

Name	Номинал, Ампер	Цепь защищена
ДПМ (В+)	25A	Модуль управления смарт-ключом
ОПАСНОСТЬ	10A	Центральный лицевой переключатель
EPB	10A	Электрический переключатель стояночного тормоза, переключатель Crash Pad
РЧ ПРИЕМНИК	10A	Радиочастотный приемник, индикатор безопасности
ДПМ (ИГ1)	10A	Модуль управления смарт-ключом
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ (IG1)	10A	Рычаг переключения передач банкомата IND.
A/СУМКА ИНД.	10A	Приборный щиток
УМНЫЙ КЛЮЧ	10A	Кнопочный переключатель «Пуск/Стоп»
П/РУЧКА	10A	Модуль наклона рулевого управления и телескопический модуль
ПАМЯТЬ	10A	Модуль управления крышкой багажника с электроприводом, модуль релаксации, модуль двери водителя/пассажира, модуль задней двери, левый/правый, лампа двери пассажира, лампа настроения двери пассажира, лампа настроения задней двери, левая/правая, лампа настроения задней двери, левая/правая, комбинация приборов, управление IMS водителя Модуль. BCM, аналоговые часы, переключатель ЖК-панели, модуль управления кондиционером, разъем канала передачи данных
TPMS	10A	Модуль контроля давления в шинах
АКТИВНЫЙ Ч/ОТДЫХ	10A	Сенсорный модуль активного подголовника
КЛАСТЕР	10A	Комбинация приборов, проекционный дисплей
СТОП-СИГНАЛ	10A	Выключатель стоп-сигнала, модуль управления смарт-ключом
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ (B+)	10A	Переключатель спортивного режима
МУЛЬТИМЕДИА	15A	Головное устройство аудио/видео и навигации, передний монитор, сплит-система. Модуль MTS, передний переключатель DIS. Левый/правый задний монитор, переключатель задней консоли, переключатель задней аудиосистемы
BCM	10A	BCM
IG1	30A	Распределительная коробка E / R (предохранитель — B / UP LAMP, ESC, EHPS, AFLS, ИНЖЕКТОР (IG1), КРУИЗ (IG1), ЭБУ (IG1), TCU)
1 МОДУЛЬ	10A	Проекционный дисплей, датчик дождя, переключатель левого заднего сиденья с электроприводом
Ф/КРЫШКА	10A	Переключатель лючка топливного бака, переключатель передней консоли
СКЛАДНОЕ ЗЕРКАЛО	10A	Модуль двери водителя/пассажира
СУМКА	15A	Модуль управления SRS, ремень безопасности водителя/пассажира, центральный переключатель на панели приборов, модуль PODS
4 МОДУЛЬ	10A	Распределительная коробка E/R (FAM), модуль многофункционального переключателя двери водителя/пассажира
ECS	15A	Модуль управления ECS
АУДИО (IG1)	10A	Головное устройство аудио/видео и навигации, модуль MTS
AFLS	10A	Левая/правая фара, модуль адаптивного переднего освещения
О/С HDL DRV	15A	Защелка двери водителя с электроприводом, переключатель сиденья водителя с электроприводом, лампа двери водителя, лампа настроения двери водителя, внешняя ручка электронного ключа водителя
S/НАГРЕВАТЕЛЬ ЗАДН.	15A	Левый задний модуль управления CCS, левый модуль обогрева заднего сиденья
2 МОДУЛЬ	10A	Блок управления крышкой багажника с электроприводом. Электрохромное зеркало, переключатель консоли A/T
А/КОН	10A	Модуль управления кондиционером, датчик AQS, модуль управления IMS водителя, модуль релаксации, модуль управления CCS водителя/пассажира, модуль обогрева сиденья водителя/пассажира, задний модуль управления CCS, левый/правый модуль, модуль обогрева заднего левого/правого сиденья, резистор генератора переменного тока (генератор) , комбинация приборов, разъем USB, переключатель задней консоли)
O/S HDL RR	15A	Защелка задней двери с электроприводом, левая, шторка окна задней двери, левая, задняя внешняя ручка электронного ключа, левая
3 МОДУЛЬ	10A	Модуль управления ECS, переключатель передней консоли, переключатель аварийной панели. Радар обнаружения слепых зон, левый/правый, модуль контроля давления в шинах, выключатель стоп-сигнала, модуль наклона и телескопирования рулевого управления, модуль камеры LDWS, модуль электрического стояночного тормоза, передний/задний датчик системы помощи при парковке, левый/правый Передний/задний датчик системы помощи при парковке, левый/правый (в центре) )
ДР БЛОКИРОВКА ДРВ	10A	Модуль водительской двери
S/ОТОПИТЕЛЬ ПРИВОД	15A	Модуль управления драйвером CCS. Модуль обогрева сиденья водителя
ДР ЗАМОК ПРОХОД	15A	Модуль пассажирской двери
П/ТРАНК	30A	Модуль управления крышкой багажника с электроприводом
П/СИДЕНЬЕ	30A	Модуль релаксации
ЗАЩИТНОЕ ПРАВОЕ ОКНО	30A	Модуль электрического стеклоподъемника пассажира, модуль заднего правого стеклоподъемника
ЛЕВОЕ БЕЗОПАСНОЕ СТЕКЛО С ЭЛЕКТРОПРИВОДОМ	30A	Модуль электрического стеклоподъемника водителя, задний левый модуль электрического стеклоподъемника

Панель приборов, правая сторона

Назначение предохранителей в панели приборов (правая сторона) (2016 г.)

Name	Номинал, Ампер	Защищенный компонент
ЗАРЯДКА USB	10A	USB-разъем
IG2	30A	Предохранитель распределительной коробки E/R (ECW 10A, ШАЙБА 15A)
А/КОН	10A	Распределительная коробка E / R (реле вентилятора), модуль управления кондиционером, кластерный ионный генератор, переключатель ЖК-панели
МОДУЛЬ	10A	Модуль кругового обзора, модуль камеры, левая панель приборов (комбинация приборов, модуль люка, проекционный дисплей)
П/СИДЕНЬЕ ЗАДН.	20A	Блок реле заднего левого сиденья с электроприводом
Э-ШИФТЕР	10A	USB-разъем
ДПМ (АКК)	10A	BCM, модуль управления смарт-ключом
ЛЮК	20A	Модуль люка, переключатель люка
ДПМ (ИГ2)	10A	BCM, модуль управления смарт-ключом
РОЗЕТКА ПРАВ.	20A	Задняя розетка питания (сиденье 5:5), фонарь задней консоли (сиденье 5:5), задняя розетка питания №1/№2 (сиденье 6:4)
ВНУТРЕННЯЯ ЛАМПА	10A	Распределительная коробка E/R (реле розетки FR), передний комнатный светильник
O/S HDL RR	15A	Защелка задней двери с электроприводом, правая, шторка задней двери, правая, задняя внешняя ручка электронного ключа, правая
АУДИО	10A	Аналоговые часы, сплит-система. Передний монитор, модуль кругового обзора, модуль камеры, модуль MTS, передний переключатель DIS, усилитель, задний монитор, левый/правый, задний аудиопереключатель, задний консольный переключатель
ПОДДЕРЖКА ДЛЯ НОГ ЗАДН.	15A	Блок реле заднего правого сиденья с электроприводом
ПРОХОД S/НАГРЕВАТЕЛЬ	15A	Модуль управления CCS пассажира, модуль обогрева сиденья пассажира (без CCS)
HTD STRG	15A	Рулевое колесо с подогревом
ЯЩИК ДЛЯ ЛЬДА	15A	Крутая коробка
О/С ПРОХОД ЛПВП	15A	Защелка двери пассажира с электроприводом, переключатель сиденья пассажира с электроприводом, правая внешняя ручка электронного ключа пассажира
S/НАГРЕВАТЕЛЬ ЗАДН.	15A	Правый задний модуль управления CCS, правый модуль обогрева заднего сиденья (без CCS)

Моторный отсек, левая сторона

Назначение предохранителей в моторном отсеке (слева) (2016 г.)

Name	Номинал, Ампер	Цепь защищена
ALT	200A	Генератор, блок предохранителей и реле E/R (предохранитель — I/P ПИТАНИЕ ПРАВ., EHPS, С/ВЕНТИЛЯТОР, ДПМ (АКК). ECS, СТВОЛ, AMP, ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ)
И/П ПИТАНИЕ ЛЕВ.	80A	Smart Junction Box LH (Предохранитель - ДПМ (В+), ОПАСНОСТЬ, EPB, РЧ-ПРИЕМНИК, УМНЫЙ КЛЮЧ. П/РУЧКА, TPMS, СТОП-СИГНАЛ, РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (B+), П/СИДЕНЬЕ. RH БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО. МУЛЬТИМЕДИА, БЕЗОПАСНОСТЬ ЛЕВОЕ СТЕКЛО, 1 МОДУЛЬ, F/КРЫШКА, ECS, О/С HDL DRV, S/НАГРЕВАТЕЛЬ ЗАДН., O/S HDL RR, ДР БЛОКИРОВКА ДРВ, S/ОТОПИТЕЛЬ ПРИВОД, ДР ЗАМОК ПРОХОД, П/ТРАНК, Ток утечки Устройство автообрезки)
I/P ПИТАНИЕ ПРАВ.	60A	Распределительная коробка I/P RH (Предохранитель - ЗАРЯДКА USB. П/СИДЕНЬЕ ЗАДН., ЛЮК КРЫШИ, O/S HDL RR, ПОДДЕРЖКА НОГ RR, ПРОХОД S/НАГРЕВАТЕЛЬ, О/С ПРОХОД ЛПВП, S/НАГРЕВАТЕЛЬ ЗАДН.)
С/ВЕНТИЛЯТОР	70A	Реле С/ВЕНТИЛЯТОР
EHPS	80A	Модуль EHPS
ESC 1	40A	Модуль ESC, многоцелевой контрольный разъем
ЭСК 2	40A	Модуль ESC, многоцелевой контрольный разъем
ДПМ (ИГ1)	40A	Реле ДПМ (IG1)
ДПМ (ИГ2)	30A	Реле ДПМ (IG2)
П/СИДЕНЬЕ (ДРВ)	30A	Модуль управления драйвером IMS. Клапан поясничной поддержки водителя
ECS	40A	Реле ЭКС
AMP	30A	AMP
ДПМ (АКК)	30A	Реле ДПМ (АКК)
СТОП-СИГНАЛ	15A	Электронный модуль стоп-сигнала
ЛАМПА Б/ВВЕРХ	10A	Реле ЛАМПА Б/ВВЕРХ
ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ	25A	РОЗЕТКА ПИТАНИЯ Реле FRT
СТВОЛ	10A	Реле багажника

Моторный отсек, правая сторона

Назначение предохранителей в моторном отсеке (справа) (2016 г.)

Name	Номинал, Ампер	Цепь защищена
СТЕКЛООЧИСТИТЕЛЬ (В+)	30A	Модуль электронного управления стеклоочистителем
ФАМ 2 (В+)	40A	FAM
ФАМ 1 (В+)	40A	FAM
НАЧАЛО	30A	Стартовое реле
ШАЙБА	15A	Реле омывателя
СТЕКЛООЧИСТИТЕЛЬ (IG2)	10A	Модуль электронного управления стеклоочистителем
ДЕИЛЬЕР	15A	Реле антиобледенителя
КРУИЗ (В+)	10A	Реле H/Lamp, модуль интеллектуального круиз-контроля
HORN	15A	Реле звукового сигнала
ЭПБ 2	15A	Модуль электрического стояночного тормоза
ЭПБ 1	15A	Модуль электрического стояночного тормоза
А/КОН	10A	Модуль управления кондиционером
ВОЗДУХОДУВКА	40A	Реле вентилятора
ЛЕВЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ	40A	Предварительный ремень безопасности водителя
RR HTD	40A	Реле RR HTD
ПРАВЫЙ РЕМЕНЬ ПРЕДВАРИТЕЛЬНОЙ БЕЗОПАСНОСТИ	40A	Ремень безопасности пассажира
ЭБУ (IG1)	10A	ЕСМ, генератор
ESC	10A	Модуль ЭСК. Блок предохранителей и реле E/R (многоцелевой контрольный разъем)
EHPS	10A	Модуль EHPS
AFLS	10A	Левая/правая фара
TCU	15A	TCM, переключатель диапазонов коробки передач
ГТД ЗЕРКАЛО	10A	Наружное зеркало с электроприводом водителя/пассажира
F/НАСОС	20A	F/реле насоса
КОМНАТНАЯ ЛАМПА	10A	Реле освещения салона
ЭБУ (В+)	15A	ЭБУ, ТСМ
ЛАМПА Б/ВВЕРХ	10A	Датчик угла поворота рулевого колеса, Б/УП LP RLY'S'
КРУИЗ (IG1)	10A	Модуль интеллектуального круиз-контроля
ИНЖЕКТОР (IG1)	10A	Коробка привода инжектора
H/ЛАМПА ЛЕВАЯ	15A	Левая фара
H/ЛАМПА ПРАВАЯ	15A	Фара правая
3 ДАТЧИК	10A	ECM, реле F/насоса, датчик положения распределительного вала (BANK1/BANK2) (впуск/выпуск)
2 ДАТЧИК	10A	Клапан закрытия адсорбера, клапан управления маслом №1–№4, блок предохранителей и реле E/R (реле C/вентилятора), электромагнитный клапан управления продувкой
1 ДАТЧИК	10A	ЕСМ, кислородный датчик №1 - №4
ИНЖЕКТОР (В+)	15A	Коробка привода инжектора
КАТУШКА ЗАЖИГАНИЯ	20A	Конденсатор №1/№2, Катушка зажигания №1 - №8
ECU	30A	Реле ЭБУ
