Предохранители и реле Hyundai Genesis (BH, 2008-2013)

Схемы относятся к указанным годам и вариантам Hyundai Genesis (BH, 2008-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai Genesis 2008-2013

Расположение предохранителей Hyundai Genesis 2008-2013

Предохранители прикуривателя (розетка) в Hyundai Genesis расположены в правом блоке предохранителей панели приборов (см. предохранители «P/OUTLET FR», «P/ВЫХОД ЗАДН.» (с 2012 г.)) и в левом блоке предохранителей моторного отсека (см. «РОЗЕТКА АКК» или «P/OUTLET ФРТ»).

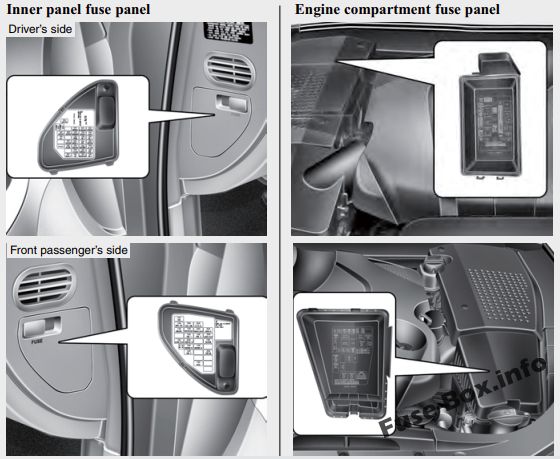

Расположение блока предохранителей

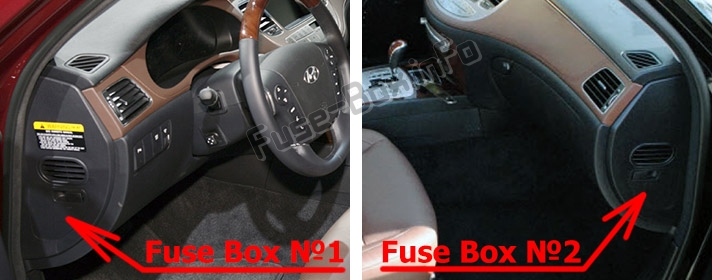

Приборная доска

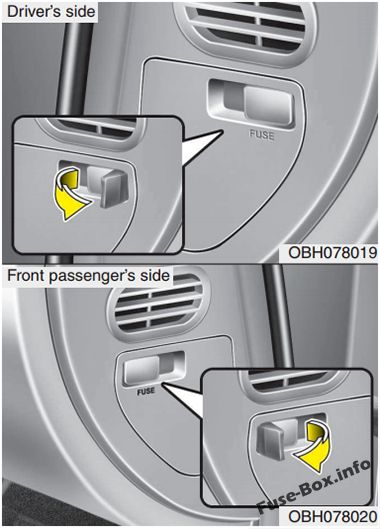

С каждой стороны приборной панели есть два блока предохранителей.Приборная доска

Приборная доска

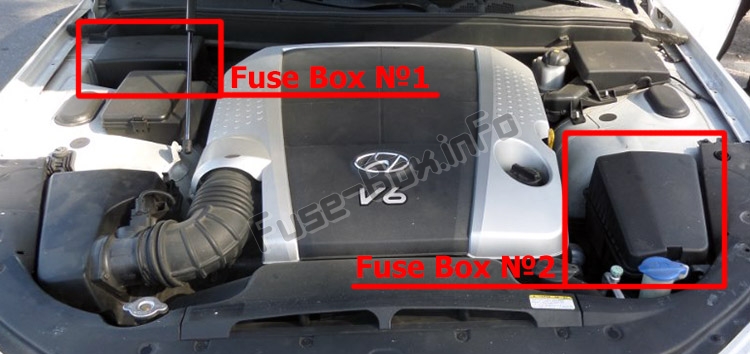

Моторного отсека

Моторного отсека

Моторного отсека

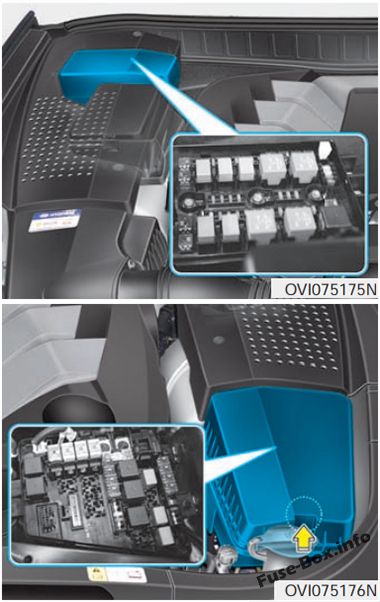

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.

Моторного отсека

2010, 2011

Назначение предохранителей в панели приборов (слева) (2010, 2011)

NameНоминал, АмперЗащищенный компонент
P/WDW (левый)30AМодуль стеклоподъемника водителя, модуль левой задней двери
P/WDW (правый)30AМодуль стеклоподъемника пассажира, модуль правой задней двери
БЛОК ШАССИ10AДатчик угла поворота рулевого колеса, модуль блокировки ключа, модуль контроля давления в шинах
КРУИЗ-ПЕРЕКЛЮЧАТЕЛЬ10AМногофункциональный переключатель, переключатель аварийной панели, модуль управления кондиционером
НАЧАЛО10AПереключатель диапазонов коробки передач, ECM
ESCL SW10AДержатель брелка, кнопка запуска/остановки
КЛАСТЕР10AПриборный щиток
А/КОН410AМодуль управления кондиционером
ПОДСВЕТКА КЛЮЧА10AКнопочный переключатель Start Stop, дверной сигнализатор, держатель FOB, соленоид ключа
ПОСТАВКА КЛЮЧА IG 130AПредохранитель распределительной коробки E/R (ИНГИБИТОР ПО 10A, ЭБУ-2 10A, EHPS 10A, КРУИЗ 10A, TCU 15A, ESP 10A, СТОП ЛП 10, AFLS 10A)
ДР ЗАМОК (левый)10AМодуль водительской двери
A/СУМКА ИНД.10AПриборный щиток
AFLS10AДатчик автоматического выравнивания фар, модуль адаптивного переднего освещения, левая фара, правая фара
ЕСКЛ 210APDM
БЕЗОПАСНОСТЬ ЛП10AРазъем канала передачи данных, датчик автоматического освещения и индикатор безопасности
КУЗОВ 310AFAM, IPM, модуль наклона и телескопирования, PDM, модуль двери водителя, модуль двери пассажира, модуль управления IMS, многофункциональный переключатель, модуль электронного стояночного тормоза, передний и задний модуль управления системой помощи при парковке
КУЗОВ 210AFAM, многофункциональный переключатель, модуль наклона и телескопирования, комбинация приборов, модуль двери водителя, модуль двери пассажира, модуль управления IMS, модуль задней шторки
П/РУЧКА15AНаклонно-телескопический модуль
СУМКА15AМодуль управления SRS, модуль PODS, контрольная лампа
АУДИО 215AАудио, передний монитор, головной AV-модуль, медиа-модуль (с AV)
ЭБУ S/HTD (FR-LH)15AМодуль управления CCS водителя, модуль обогрева сиденья водителя (без CCS)
F/КРЫШКА ОТКРЫТА10AПереключатель лючка топливного бака
АУДИО 310AГоловной модуль AV, аудиосистема, активный модуль датчика подголовника, индикатор подушки безопасности пассажира
А/КОН310AРадиочастотный приемник, модуль управления кондиционером
P/CONN30AПредохранитель распределительной коробки I/P, левый (КУЗОВ 2 10, А/КОН 3 10A, АУДИО 2 15A)

Назначение предохранителей в панели приборов (справа) (2010, 2011)

NameНоминал, АмперЗащищенный компонент
ЗАНАВЕС (RR)10AМодуль задней шторки
ЗЕРКАЛО10AМодуль двери водителя, модуль двери пассажира
ПОСТАВКА ИГ КЛЮЧЕЙ 230AПредохранитель распределительной коробки E/R (AQS 10A, ШАЙБА 15A)
S/КРЫША20AПотолочная консольная лампа
КОНСОЛЬНОЕ ПО10AКонсольный переключатель LH/RH, пьезозуммер
А/КОН 110AАктивный датчик Incar, модуль управления кондиционером
П/СИДЕНЬЕ (ПЕРЕДНЕЕ-ПРАВОЕ)20AБлок реле сиденья пассажира с электроприводом
TPMS10AМодуль контроля давления в шинах, электрохромное зеркало
КУЗОВ 110AКомбинация приборов, модуль управления CCS водителя, PDM, IPM, реостат
ECM10AЭлектрохромное зеркало, потолочная консольная лампа, датчик дождя, модуль задней шторки, модуль камеры
ЭБУ S/HTD (FR-RH)15AМодуль подогрева пассажирского сиденья
ЗАМОК ДР (ПРАВ.)15AМодуль пассажирской двери
P/ВЫХОД (FR)10AРеле гнезда ACC
А/КОН 210AМодуль управления кондиционером, IPM, PDM, модуль блокировки ключа
ЕСКЛ125APDM
АУДИО 110AАудио, модуль камеры, передний монитор, медиа-модуль, головной модуль AV

Назначение предохранителей в моторном отсеке (слева) (2010, 2011)

NameНоминал, АмперЗащищенный компонент
ALT200AГенератор
I/P LH PWR60AСоединительная коробка I/P, левая
I/P ПРАВЫЙ PWR60AСоединительная коробка I/P, правая
ОХЛАЖДЕНИЕ60AРеле вентилятора охлаждения
EHPS80AМодуль EHPS
АМП-140AAV-усилитель JBL
АМП-230AAmp
ЕСКЛ (АКК)30AЕСКЛ (АКК) Реле
АБС-130AМодуль управления ESC, универсальный контрольный разъем
АБС-230AМодуль управления ESC, универсальный контрольный разъем
ESCL (IGN1)30AРеле ESCL (IGN1)
ЕСКЛ (IGN2)30AРеле ЕСКЛ (IGN2)
П/СИДЕНЬЕ ФЛ30AБлок реле сиденья водителя с электроприводом, модуль управления IMS, переключатель передней поясничной опоры
ШАЙБА ВД/НД20A-
Б/УП LP (GSL 4,6 л)10AРеле фонаря заднего хода
РОЗЕТКА АКК25AРеле гнезда ACC
Т/КРЫШКА10AРеле крышки багажника
DRL15AРеле ДХО
СТОП ЛП10AРеле стоп-сигналов, выключатель стоп-сигналов, IPM
B / UP LP (GSL 3,8 л)10AЗадний комбинированный фонарь, левый/правый (IN), электрохромное зеркало, модуль камеры, модуль задней шторки

Назначение предохранителей в моторном отсеке (справа) (2010, 2011)

NameНоминал, АмперЗащищенный компонент
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ30AМодуль электронного управления стеклоочистителем
ФАМ СИЛА-140AFAM
ФАМ СИЛА-240AFAM
НАЧАЛО30AСтартовое реле
ECU30AРеле управления двигателем
ДВИГАТЕЛЬ ВЕНТИЛЯТОРА40AРеле вентилятора
ИГН SW-140AЗамок зажигания (IG1, ACC)
СТЕКЛО HTD (RR)40AРеле обогрева стекла (RR)
ИГН SW-240AЗамок зажигания (IG2, СТАРТ)
А/КОН10AМодуль управления кондиционером
ЭПБ-115AЭлектронный модуль стояночного тормоза
ЭПБ-215AЭлектронный модуль стояночного тормоза
HORN15AРеле звукового сигнала
IPM10AIPM
AQS10AДатчик AQS, электронный блок управления стеклоочистителем, реле вентилятора, реле фар (ближнего света)
СТЕКЛО HTD (FR)15AРеле обогрева стекла (FR)
ШАЙБА15AРеле омывателя
ЗЕРКАЛО10AМодуль управления кондиционером, электродвигатель левого/правого наружного зеркала заднего вида
TCU15ATCM
AFLS10AЛевая/правая фара
EHPS10AМодуль EHPS
ESC10AМодуль управления ESC, универсальный контрольный разъем
ЭБУ-210AECM
КАТУШКА ЗАЖИГАНИЯ-115AКатушка зажигания
КАТУШКА ЗАЖИГАНИЯ-215AКатушка зажигания, конденсатор
РУС СНСР-110AECM, датчик массового расхода воздуха (GSL 3,8 л), кислородный датчик, датчик положения распределительного вала (GSL 4,6 л)
РУС СНСР-210AЭлектромагнитный клапан управления продувкой адсорбера, регулируемый клапан впускного коллектора, клапан управления маслом, ECM, реле вентилятора системы охлаждения, модуль иммобилайзера, клапан закрытия адсорбера
РУС СНСР-315AECM (GSL 3.8L), форсунка, реле топливного насоса
H/LP (нижний-правый)15AФара правая
В/ЛП (НЧ-ЛВ)15AЛевая фара, ECM
ИНГИБИТОР ПО10AПереключатель диапазонов коробки передач (GSL 3,8 л)
КРУИЗ10AМодуль интеллектуального круиз-контроля
СТОП ЛП10AВыключатель стоп-сигнала, реле стоп-сигнала, генератор
ЭБУ-110AЭБУ, ТСМ
КОМНАТА LP10AРеле освещения салона
ТОПЛИВНЫЙ НАСОС20AРеле топливного насоса

2012, 2013

Назначение предохранителей в панели приборов (слева) (2012, 2013)

NameНоминал, АмперЗащищенный компонент
P/WDW(левый)30AМодуль электрического стеклоподъемника водителя, задний левый модуль электрического стеклоподъемника
P/WDW(RH)30AМодуль электрического стеклоподъемника пассажира, модуль заднего правого стеклоподъемника
МОДУЛЬ 210AЛевый/правый консольный переключатель, модуль управления ECS, датчик угла поворота рулевого колеса, модуль блокировки ключа, модуль контроля давления в шинах
КРУИЗ SW10AМногофункциональный переключатель, переключатель аварийной панели, модуль управления кондиционером, комбинация приборов, модуль обогрева заднего левого сиденья, модуль обогрева сиденья водителя, модуль обогрева правого заднего сиденья, модуль обогрева пассажирского сиденья, модуль управления CCS пассажира, модуль управления CCS водителя, генератор
НАЧАЛО10AПереключатель диапазона передачи
ДПМ 210AДержатель брелока, переключатель кнопки запуска и остановки
КЛАСТЕР10AКомбинация приборов (инд.)
А/КОН (IG1)10AМодуль управления кондиционером
ПОДСВЕТКА КЛЮЧА10AКнопочный переключатель Start Stop, дверной сигнализатор, держатель брелока, соленоид ключа
ПОСТАВКА ИГ КЛЮЧА30AПредохранитель распределительной коробки E/R (ИНГИБИТОР ПО 15A, ЭБУ-2 10A, EHPS 10A, КРУИЗ 10A, TCU 15A, ESP 10A.СТОП ЛП 10A, AFLS 10A)
ИНТЕЛЛЕКТУАЛЬНАЯ ПЕДАЛЬ10AИнтеллектуальный блок педали акселератора
ДР БЛОКИРОВКА ДРВ10AМодуль водительской двери
СТОП ЛП10AВыключатель стоп-сигнала
A/СУМКА ИНД.10AКомбинация приборов (подушка безопасности IND.)
AFLS10AДатчик автоматического выравнивания фар, модуль адаптивного переднего освещения, левая фара, правая фара
ДПМ 110APDM
БЕЗОПАСНОСТЬ ЛП10AРазъем канала передачи данных, датчик автоматического освещения и индикатор безопасности, модуль задней двери, левый/правый, замок переключения передач
МОДУЛЬ 110AFAM, IPM, модуль наклона и телескопирования, PDM, модуль двери водителя, модуль двери пассажира, модуль управления IMS, многофункциональный переключатель, модуль электронного стояночного тормоза, модуль управления крышкой багажника с электроприводом, передний и задний модуль управления системой помощи при парковке
МОДУЛЬ 310AFAM, многофункциональный переключатель, модуль наклона и телескопирования, комбинация приборов, модуль двери водителя, модуль двери пассажира, модуль управления крышкой багажника с электроприводом, модуль управления IMS, модуль задней шторки
П/РУЧКА15AНаклонно-телескопический модуль
ECS15AМодуль управления ECS
СУМКА15AМодуль управления SRS
АУДИО(В+)15AАудио, передний монитор, головной модуль AV, задний монитор (с AV), задний аудиопереключатель, медиа-модуль (с AV)
S/ОТОПИТЕЛЬ ПРИВОД15AМодуль управления CCS водителя, модуль обогрева сиденья водителя (без CCS)
П/ТРАНК30AМодуль управления крышкой багажника с электроприводом
Ф/КРЫШКА10AПереключатель крышки багажника и люка топливного бака (переключатель лючка топливного бака)
АУДИО(ИГИ)10AГоловной модуль AV, аудио, активный сенсорный модуль в подголовнике
РЧ ПРИЕМНИК10AРЧ-приемник
А/КОН(В+)10AМодуль управления кондиционером, модуль контроля давления в шинах
И.О.Д30AРаспределительная коробка I/P, левый предохранитель (МОДУЛЬ 3, 10 А, АУДИО(B+) 15 А, РЧ-приемник 10 А, А/КОН (IG1) 15 А)

Назначение предохранителей в панели приборов (справа) (2012, 2013)

NameНоминал, АмперЗащищенный компонент
ЗАНАВЕС (RR)10AМодуль задней шторки
ЗЕРКАЛО10AМодуль двери водителя, модуль двери пассажира
ПОСТАВКА ИГ КЛЮЧА30AПредохранитель распределительной коробки E/R (AQS 10A, ШАЙБА 15A)
ЛЮК20AПотолочная консольная лампа
КОНСОЛЬНОЕ ПО10AКонсольный переключатель LH/RH, пьезозуммер
А/КОН (IG2)10AАктивный датчик Incar, модуль управления кондиционером
П/СИДЕНЬЕ20AБлок реле сиденья пассажира с электроприводом
S/НАГРЕВАТЕЛЬ ЗАДН.20AМодуль обогрева заднего сиденья, левый/правый, переключатель управления задним сиденьем с электроприводом
МОДУЛЬ 110AКомбинация приборов, реостат, модуль управления CCS водителя, модуль управления CCS пассажира, PDM, IPM
МОДУЛЬ 310AЭлектрохромное зеркало, потолочная консольная лампа, датчик дождя, модуль задней шторки, модуль камеры
ПРОХОД S/НАГРЕВАТЕЛЬ20AМодуль управления CCS пассажира, модуль обогрева пассажирского сиденья
ДР ЗАМОК ПРОХОД15AМодуль пассажирской двери
П/СИДЕНЬЕ ЗАДН.20AБлок реле заднего сиденья с электроприводом, левый задний ползунковый концевой выключатель
HTD STRG15AПодогрев рулевого колеса
P/ВЫХОД ЗАДН.15AЗадняя розетка для аксессуаров
P/ВЫХОД ПЕРЕД.10AРеле гнезда ACC
МОДУЛЬ 210AМодуль управления кондиционером, IPM, PDM, модуль блокировки ключа
PDM25APDM
АУДИО10AАудио, модуль камеры, задний аудиопереключатель, передний монитор, медиа-модуль, модуль AV-головки

Назначение предохранителей в моторном отсеке (2012, 2013)

NameНоминал, АмперЗащищенный компонент
ALT200AГенератор
I/P LH PWR60AСоединительная коробка I/P, левая
I/P ПРАВЫЙ PWR60AСоединительная коробка I/P, правая
С/ВЕНТИЛЯТОР60AРеле вентилятора охлаждения
EHPS80AМодуль EHPS
ВОЗДУХ ЭКС40AРеле компрессора ECS
AMP 140AАВ JBL AMP
AMP 230AAMP
ДПМ (АКК)30AРеле PDM (ACC)
В пост. тока/ESC 130AМодуль управления VDC/ESP, универсальный контрольный разъем
В пост. тока/ESC 230AМодуль управления VDC/ESP, универсальный контрольный разъем
ДПМ(ИГ1)30AРеле ДПМ (IG1)
ДПМ (ИГ2)30AРеле ДПМ (IG2)
P/СЕАТ ДРВ30AБлок реле сиденья водителя с электроприводом, модуль управления IMS, переключатель поясничной опоры водителя
ШАЙБА ВД/НД20AРеле омывателя фар
ВАКУУМНЫЙ НАСОС20AРеле вакуумного насоса тормозов
P/ВЫХОД ПЕРЕД.25AРеле гнезда ACC
СТВОЛ10AРеле крышки багажника
IMS10A-
СТОП ЛП10AРеле стоп-сигналов, выключатель стоп-сигналов, IPM
Б/УП LP10AЗадний комбинированный фонарь, левый/правый (IN), электрохромное зеркало, модуль камеры, модуль задней шторки
ECU30AРеле управления двигателем
ВОЗДУХОДУВКА40AРеле вентилятора
ЗАЖИГАНИЕ SW 2 (PRESAFETY PASS)40AЗамок зажигания (IG 2, НАЧАЛО), ремень безопасности пассажира
RR HTD40AПредохранитель распределительной коробки E/R (AQS 10A, ШАЙБА 15A)
ЗАЖИГАНИЕ SW 1 (ПРЕДВАРИТЕЛЬНЫЙ ПРИВОД)40AЗамок зажигания (IG 1, ACC), ремень безопасности водителя
А/КОН10AМодуль управления кондиционером
ЭПБ 115AМодуль электрического стояночного тормоза
ЭПБ 215AМодуль электрического стояночного тормоза
HORN15AРеле звукового сигнала
IPM10AIPM, реле фар (ближнего света)
AQS10AДатчик AQS, модуль электронного управления стеклоочистителем, реле вентилятора
ДЕИЛЬЕР15AРеле обогрева стекла (FR)
ШАЙБА15AРеле омывателя
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ30AМотор стеклоочистителя
ГТД ЗЕРКАЛО10AМодуль управления кондиционером, наружное зеркало с электроприводом и электродвигатель складывания левого/правого зеркала
TCU15ATCM
AFLS10AЛевая/правая фара
EHPS10AМодуль EHPS
VDC/ESC10AМодуль управления ESP, универсальный контрольный разъем
ЭБУ (IG1)10AECM
КАТУШКА ЗАЖИГАНИЯ20AКатушка зажигания №1,2,3,4,5,6
ИНЖЕКТОР(В+)15AКоробка привода инжектора
ДАТЧИК 110AECM, датчик массового расхода воздуха, кислородный датчик №1,2,3,4
ДАТЧИК 210AЭлектромагнитный клапан управления продувкой адсорбера, регулируемый клапан впускного коллектора, масляный клапан, ECM, реле вентилятора системы охлаждения, модуль иммобилайзера, резистор топливного насоса
ДАТЧИК 310AECM, форсунки №1~№6, реле топливного насоса
В/Н ПРАВ.15AФара правая
В/Н ЛГ15AЛевая фара
ИНЖЕКТОР (IGI)10AКоробка привода инжектора
КРУИЗ10AМодуль интеллектуального круиз-контроля
СТОП ЛП10AВыключатель стоп-сигнала, реле стоп-сигнала, генератор, вакуумный переключатель
ЭБУ(В+)15AЭБУ, ТСМ, коробка привода форсунки
КОМНАТА LP10AРеле освещения салона
F/НАСОС20AРеле топливного насоса
НАЧАЛО30AСтарт соленоид
