Предохранители и реле Hyundai Genesis (DH, 2014-2016)

Схемы относятся к указанным годам и вариантам Hyundai Genesis (DH, 2014-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai Genesis 2014-2016

Предохранители прикуривателя (розетка) в Hyundai Genesis расположены в блоке предохранителей панели приборов (см. предохранители «POWER OUTLET 1» и «POWER OUTLET 2»).

Оглавление

Расположение блока предохранителей

Приборная доска

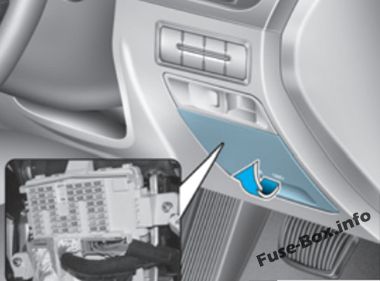

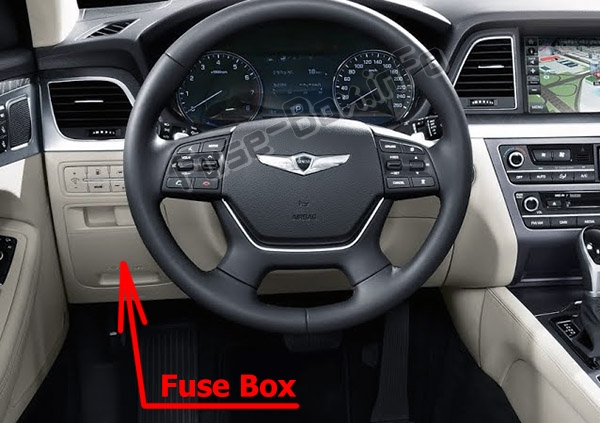

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой. Приборная доска

Автомобили с левым рулем
Приборная доска

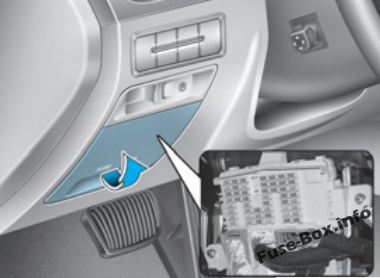

Автомобили с правым рулем
Приборная доска

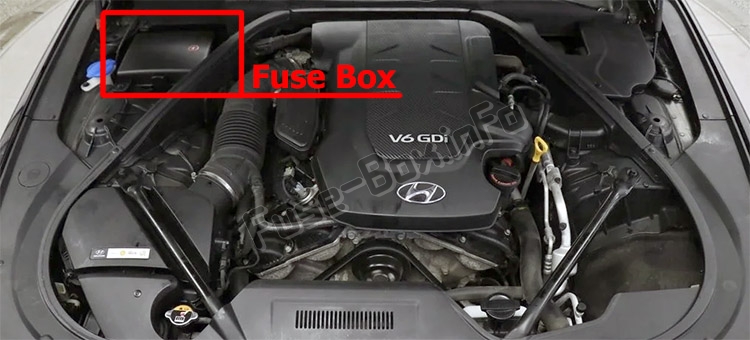

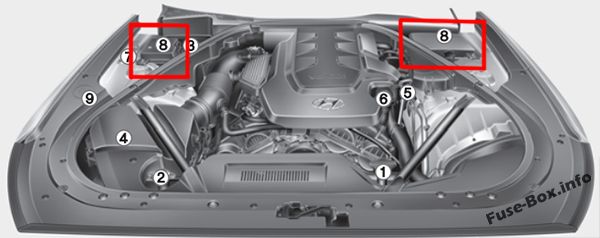

Моторного отсека

Автомобили с левым рулем

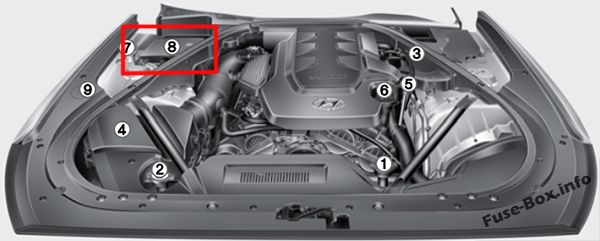

Моторного отсека

Автомобили с правым рулем
Моторного отсека

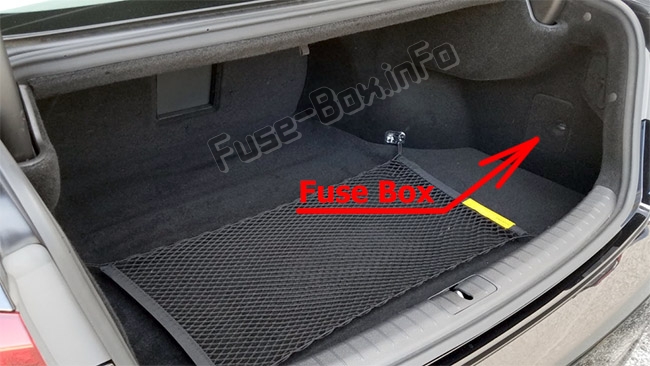

Панель предохранителей багажника

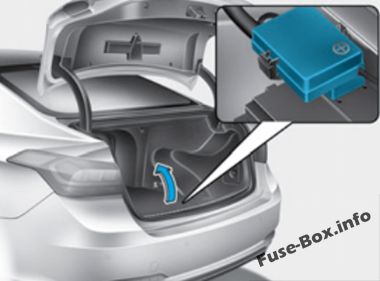

Панель предохранителей аккумуляторного отсека

Внутри крышек блока предохранителей/реле вы можете найти этикетку с указанием названия и мощности предохранителя/реле. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.

Схемы блока предохранителей

Версия 1

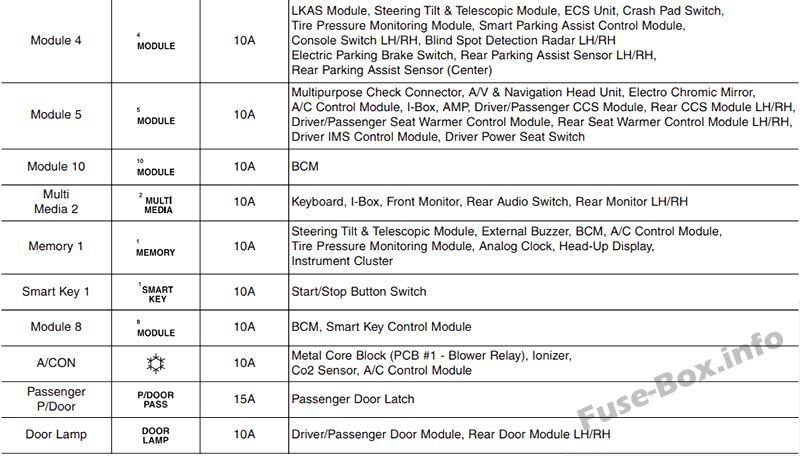

Приборная доска

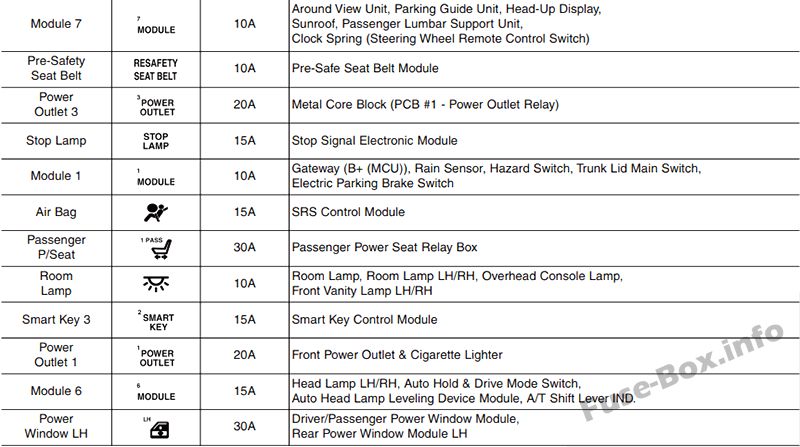

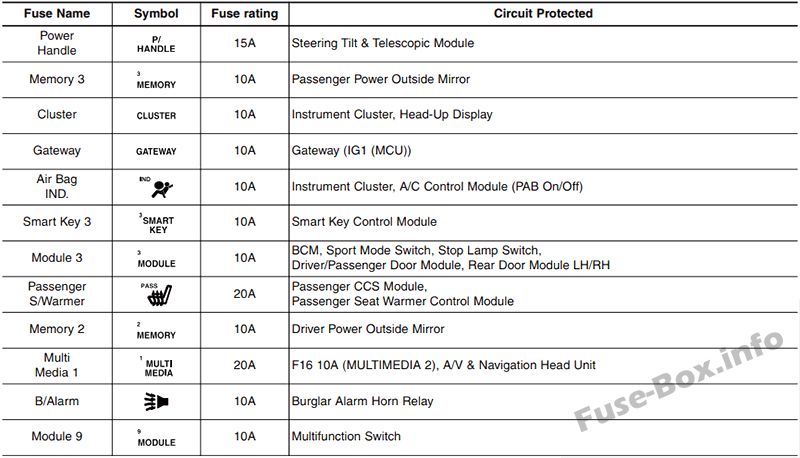

Назначение предохранителей в панели приборов (Версия 1)

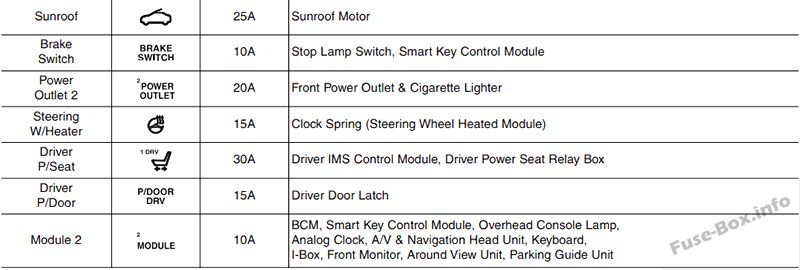

Приборная доска

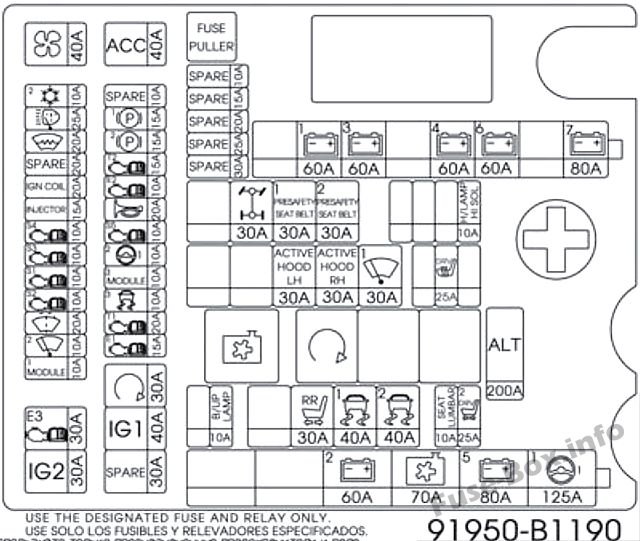

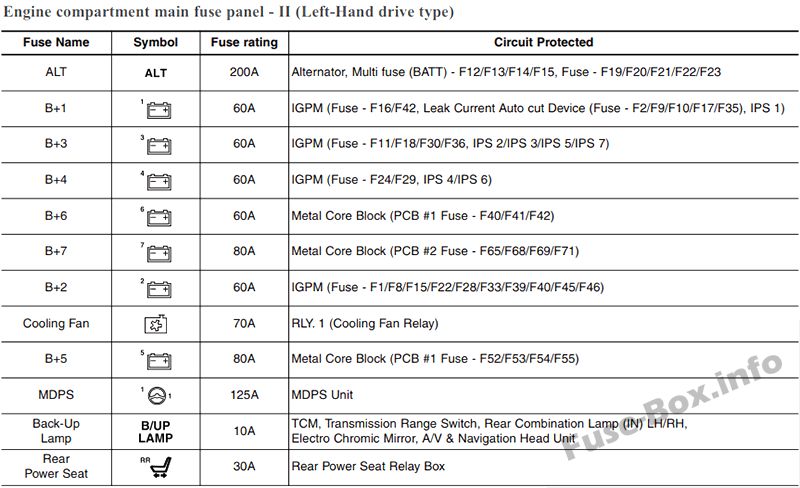

Моторный отсек (автомобили с левым рулем)

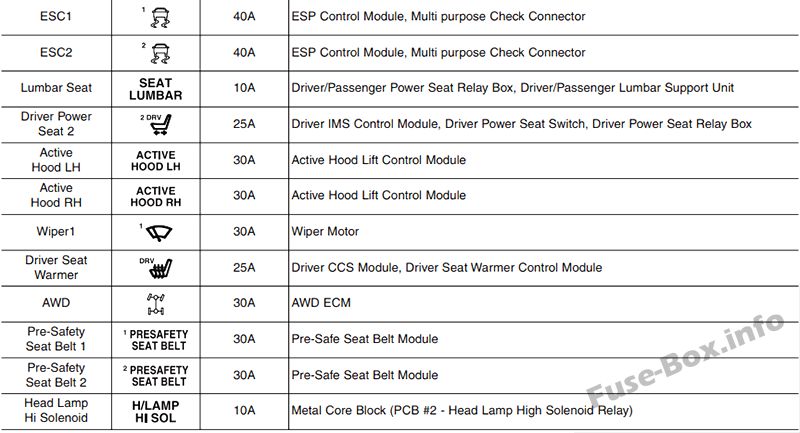

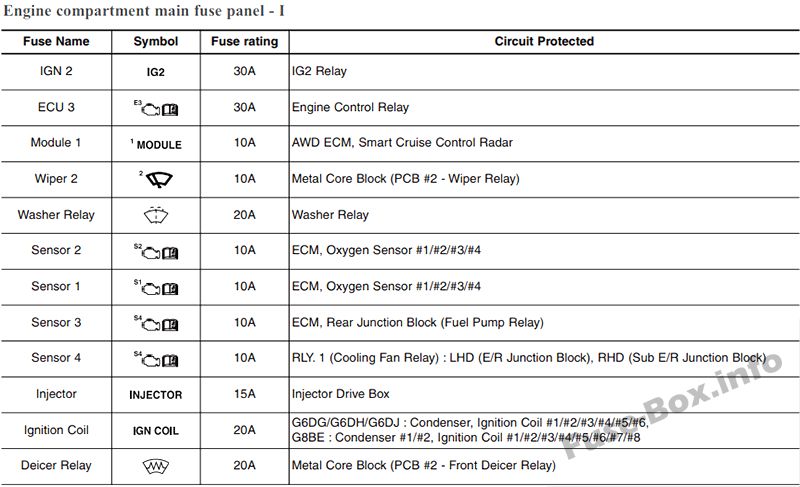

Назначение предохранителей в моторном отсеке (версия 1, автомобили с левосторонним управлением)

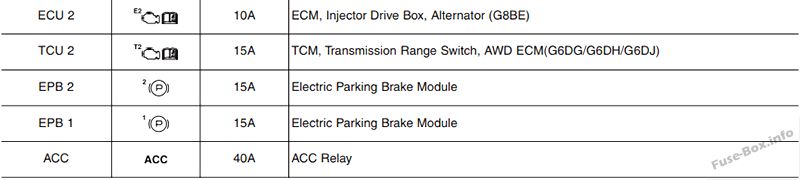

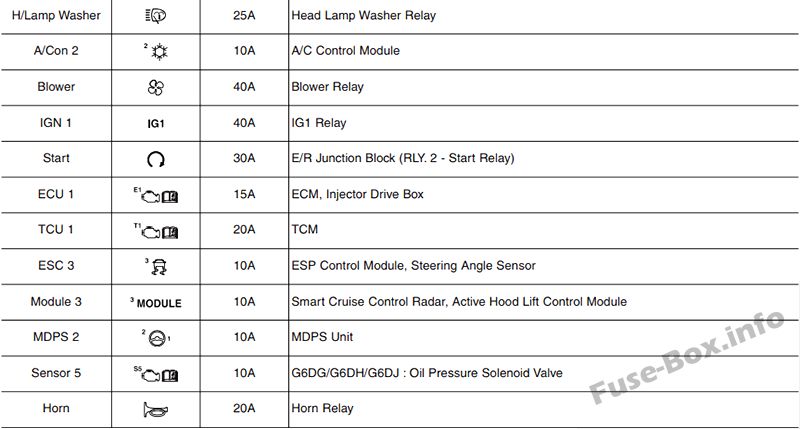

Моторный отсек (автомобили с левым рулем)

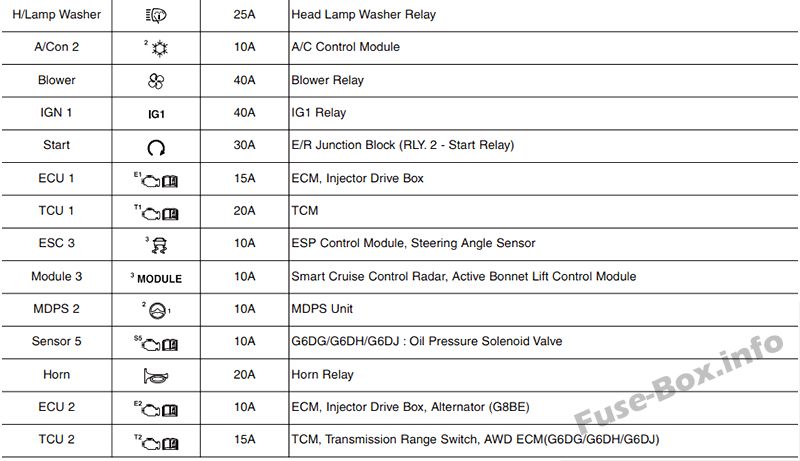

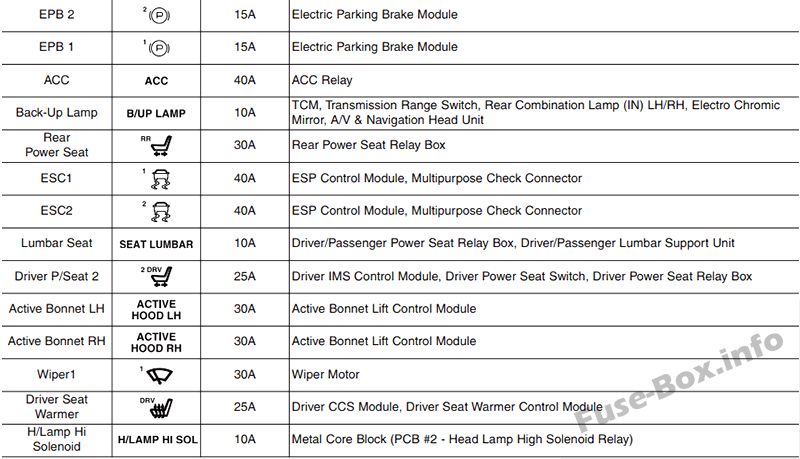

Панель главного предохранителя моторного отсека (автомобили с правым рулем)

Назначение предохранителей в блоке главных предохранителей моторного отсека (автомобили с правым рулем)

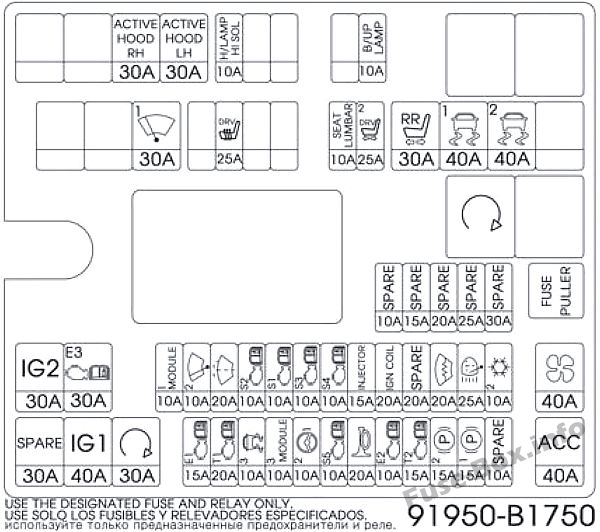

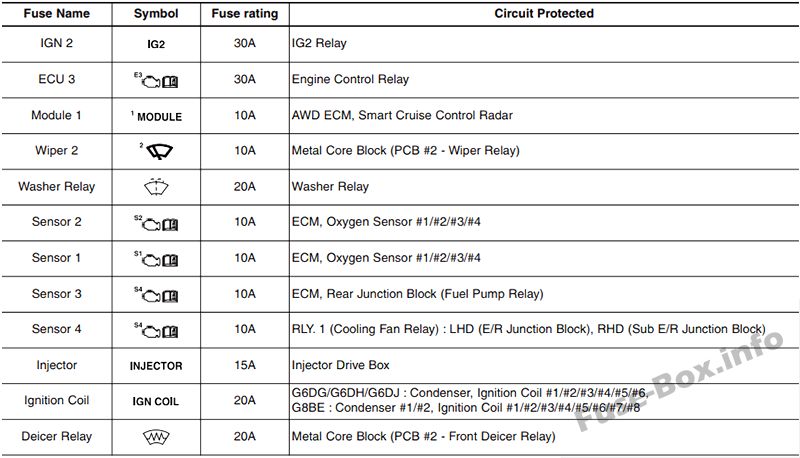

Панель главного предохранителя моторного отсека (автомобили с правым рулем)

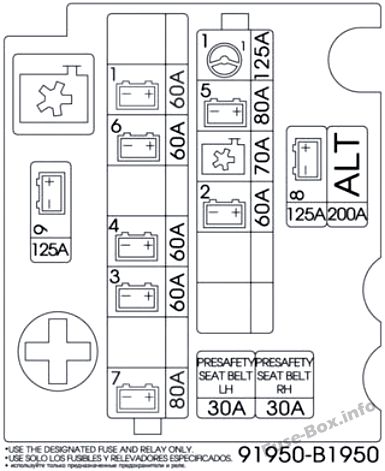

Дополнительная панель предохранителей в моторном отсеке (автомобили с правым рулем)

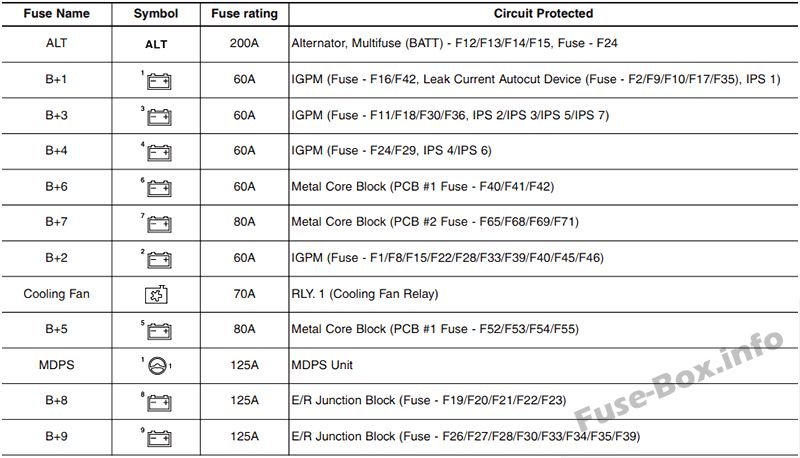

Назначение предохранителей в дополнительной панели предохранителей моторного отсека (автомобили с правосторонним управлением)

Дополнительная панель предохранителей в моторном отсеке (автомобили с правым рулем)

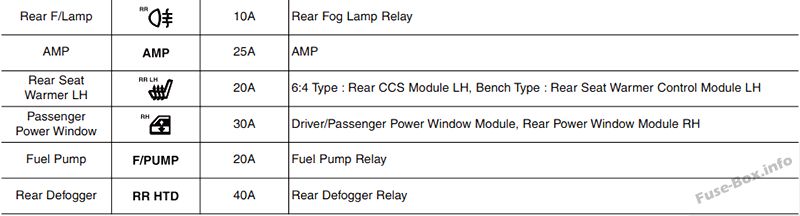

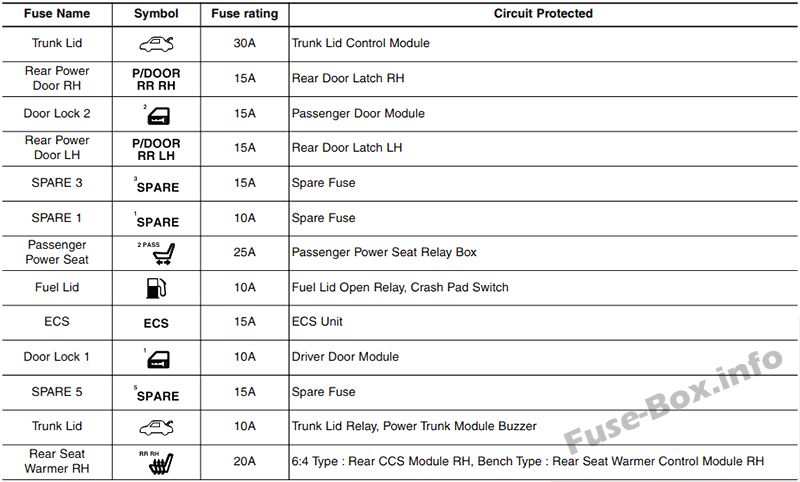

Панель предохранителей багажника

Назначение предохранителей в панели предохранителей багажника (версия 1)

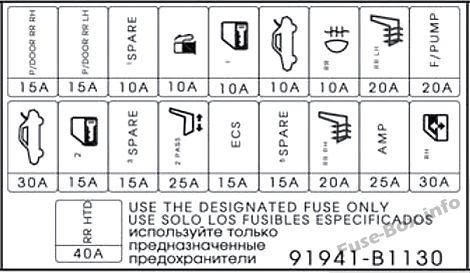

Панель предохранителей багажника

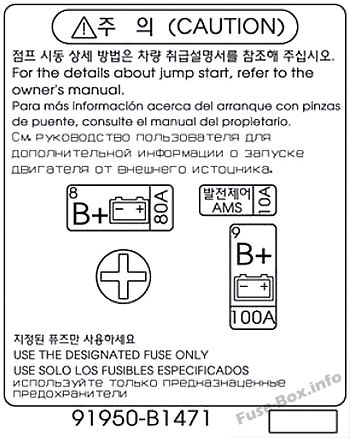

Панель предохранителей аккумуляторного отсека

Назначение предохранителей в панели предохранителей аккумуляторного ящика (версия 1)

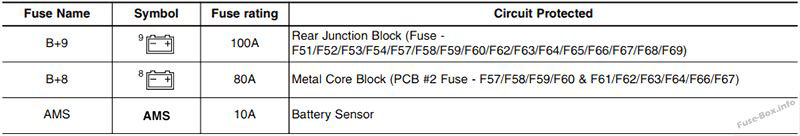

Панель предохранителей аккумуляторного отсека

Версия 2

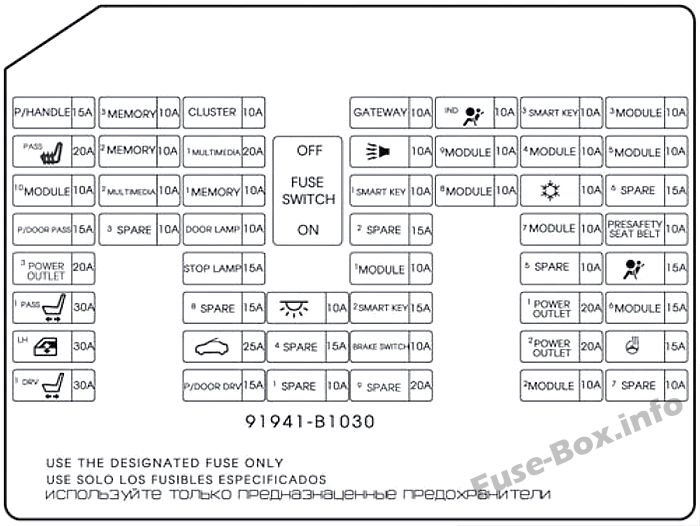

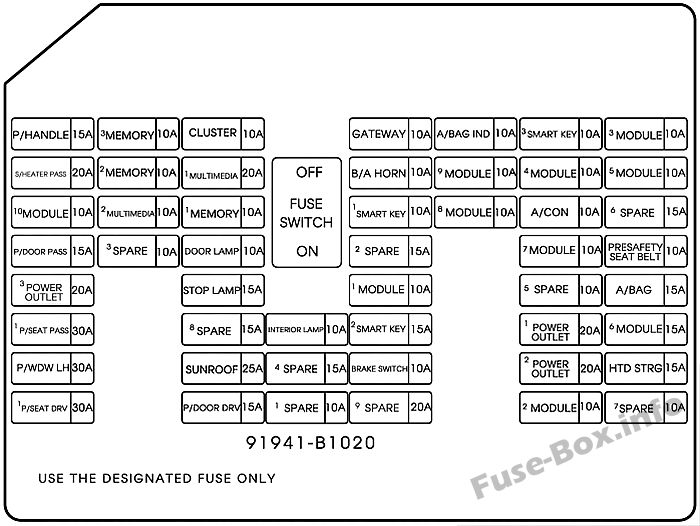

Приборная доска

Назначение предохранителей в панели приборов (Вариант 2)

Name	Номинал, Ампер	Цепь защищена
П/РУЧКА	15A	Модуль наклона рулевого управления и телескопический модуль
3 ПАМЯТЬ	10A	Наружное зеркало с электроприводом для пассажира
КЛАСТЕР	10A	Комбинация приборов, проекционный дисплей
ШЛЮЗ	10A	Шлюз (IG1 (MCU))
A/СУМКА ИНД.	10A	Комбинация приборов, модуль управления кондиционером
3 УМНЫЙ КЛЮЧ	10A	Модуль управления смарт-ключом
3МОДУЛЬ	10A	BCM, переключатель спортивного режима, переключатель стоп-сигналов, модуль двери водителя/пассажира, модуль левой/правой задней двери
ПРОХОД S/НАГРЕВАТЕЛЬ	20A	Пассажирский модуль CCS, модуль управления подогревом пассажирского сиденья
2 ПАМЯТЬ	10A	Электропитание водителя Наружное зеркало
1 МУЛЬТИМЕДИА	20A	Предохранитель — МУЛЬТИМЕДИА 2, головное устройство аудио/видео и навигации
Б/А РОГ	10A	Реле звукового сигнала охранной сигнализации
9 МОДУЛЬ	10A	Многофункциональный переключатель
4 МОДУЛЬ	10A	Модуль наклона и телескопирования рулевого управления, радар обнаружения слепых зон, левый/правый, переключатель аварийной панели, модуль контроля давления в шинах, консольный переключатель, консольный переключатель, левый/правый, передний датчик помощи при парковке, левый/правый Передний датчик помощи при парковке (центральный), левый/правый, блок ECS Выключатель электрического стояночного тормоза, задний датчик помощи при парковке, левый/правый Задний датчик помощи при парковке (центральный), левый/правый, модуль LKAS
5 МОДУЛЬ	10A	Многоцелевой контрольный разъем, головное устройство аудио/видео и навигации, электрохромное зеркало, модуль управления кондиционером, l-Box, модуль AMP водителя/пассажира CCS, переключатель сиденья водителя с электроприводом, модуль управления обогревателем сиденья водителя/пассажира, модуль управления обогревателем заднего сиденья, левый /RH, Драйвер Модуль управления IMS
10 МОДУЛЬ	10A	BCM
2 МУЛЬТИМЕДИА	10A	Клавиатура, l-Box, передний монитор
1 ПАМЯТЬ	10A	Модуль наклона рулевого управления и телескопический модуль, внешний зуммер, BCM, модуль управления кондиционером и аналоговыми часами, модуль контроля давления в шинах, проекционный дисплей индикатора безопасности, комбинация приборов, модуль двери водителя/пассажира, модуль задней двери, левый/правый, управление крышкой багажника с электроприводом Модуль
1УМНЫЙ КЛЮЧ	10A	Кнопочный переключатель «Пуск/Стоп»
8 МОДУЛЬ	10A	BCM, модуль управления смарт-ключом
А/КОН	10A	Блок с металлическим сердечником (печатная плата № 1 — реле вентилятора), датчик ионизатора Co2, модуль управления кондиционером
П/ДВЕРНОЙ ПРОХОД	15A	Защелка пассажирской двери
ДВЕРНАЯ ЛАМПА	10A	Модуль двери водителя/пассажира, модуль левой/правой задней двери
7 МОДУЛЬ	10A	Блок помощи при парковке, проекционный дисплей, люк в крыше, блок поясничной опоры пассажира, часовая пружина (переключатель дистанционного управления на рулевом колесе)
ПРЕДВАРИТЕЛЬНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ	10A	Предварительно безопасный модуль ремня безопасности
3 РОЗЕТКА ПИТАНИЯ	20A	Не используется
СТОП-СИГНАЛ	15A	Электронный модуль стоп-сигнала
1 МОДУЛЬ	10A	Шлюз (B+ (MCU)), датчик дождя, выключатель аварийной сигнализации, главный выключатель крышки багажника, выключатель электрического стояночного тормоза
СУМКА	15A	Модуль управления SRS
1 П/СИДЕНЬЕ	30A	Блок реле сиденья пассажира с электроприводом
ВНУТРЕННЯЯ ЛАМПА	10A	Лампа салона, Лампа салона, левая/правая, Лампа потолочной консоли, Лампа переднего туалетного столика, левая/правая, Лампа для ног водителя/пассажира, Лампа в багажнике, левая/правая
2 УМНЫЙ КЛЮЧ	15A	Модуль управления смарт-ключом
1 РОЗЕТКА ПИТАНИЯ	20A	Передняя розетка и прикуриватель
6 МОДУЛЬ	15A	Левая/правая фара, автоматическое удержание и переключатель режимов вождения Модуль автоматического выравнивания фар, рычаг переключения передач IND.
P/WDW левый	30A	Модуль электрического стеклоподъемника водителя, модуль левой задней двери Модуль заднего левого стеклоподъемника
ЛЮК	25A	Люк Мотор
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ	10A	Выключатель стоп-сигнала, модуль управления смарт-ключом
2 РОЗЕТКА ПИТАНИЯ	20A	Передняя розетка и прикуриватель
HTD STRG	15A	Часовая пружина (модуль обогрева рулевого колеса)
1 П/СИДЕНЬЕ ДРВ	30A	Модуль управления IMS водителя, блок реле сиденья водителя с электроприводом
П/ДВЕРНОЙ ПРИВОД	15A	Замок двери водителя
2 МОДУЛЬ	10A	BCM, модуль управления смарт-ключом, потолочная консольная лампа, аналоговые часы, головное аудио/видео и навигационное устройство, блок клавиатуры, передний монитор, блок помощи при парковке

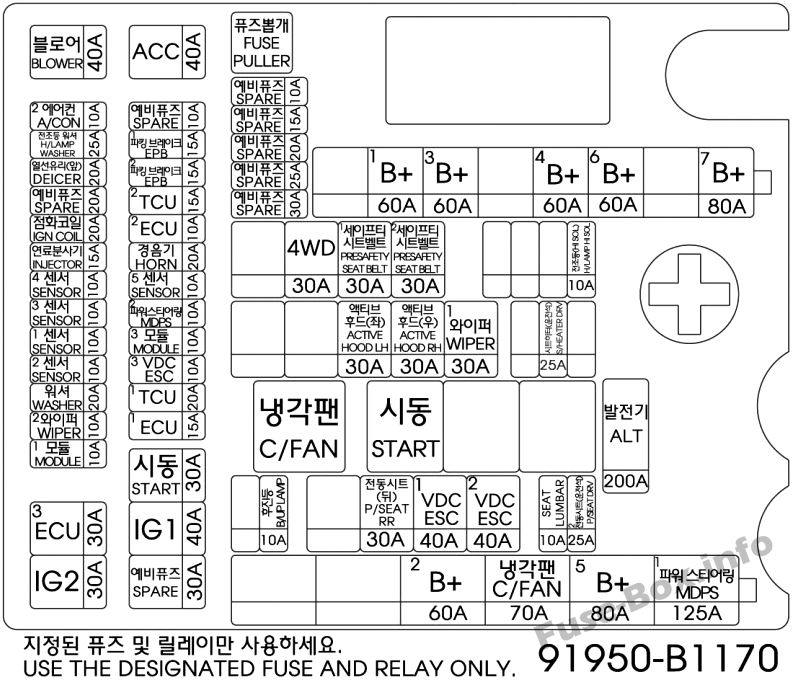

Моторного отсека

Назначение предохранителей в моторном отсеке (Вариант 2)

Name	Номинал, Ампер	Цепь защищена
ALT	200A	Генератор, мультипредохранитель (BATT) - B+2/ B+5/ МДПС 1/ С/ВЕНТИЛЯТОР, предохранитель - P/SEAT DRV 2/ П/СИДЕНЬЕ ЗАДН./ СИДЕНЬЕ ПОЯСНИЧНОЕ/ ESC 1/ESC 2
1 B+	60A	IGPM (предохранитель — ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, устройство автоматического отключения по току утечки (предохранитель — ЛАМПЫ ВНУТРЕННЕГО ОБОРУДОВАНИЯ / МУЛЬТИМЕДИА 1 / ПАМЯТЬ 1 / ПАМЯТЬ 21 ПАМЯТЬ 3), IPS 1)
3 B+	60A	IGPM (Предохранитель - SMART KEY 1/ SMART KEY 2/ MODULE 1/ Б/А РОГ, IPS 2/IPS 3/IPS 5/IPS 7)
4 B+	60A	IGPM (Предохранитель - ЛАМПА ДВЕРИ/ СТОП-ЛАМПА, IPS 4/IPS 6)
6 B+	60A	Блок с металлическим сердечником (предохранитель печатной платы №1 — ЭБУ 3/IG2/МОДУЛЬ 1)
7 B+	80A	Блок с металлическим сердечником (предохранитель печатной платы №2 — HORN/ACC/EPB 1/EPB 2)
2 B+	60A	IGPM (Предохранитель - P/РУЧКА/ P/WDW левый/ P/SEAT PASS 1/ S/ОБОГРЕВАТЕЛЬ PASS/ MODULE 10/ ЛЮК КРЫШИ/ P/ДВЕРНОЙ ПРИВОД/ P/ДВЕРЬ PASS)
С/ВЕНТИЛЯТОР	70A	РЛИ. 1 (реле C/вентилятора)
5 B+	80A	Блок с металлическим сердечником (предохранитель печатной платы №1 — ВЕНТИЛЯТОР/ ДЕИЛЬЕР/ H/ПРОМЫВАТЕЛЬ ЛАМПЫ)
МДПС 1	125A	Блок МСПП
ЛАМПА Б/ВВЕРХ	10A	TCM, переключатель диапазона коробки передач, задний комбинированный фонарь (IN), левый/правый, электрохромное зеркало, аудио/видео и головное устройство навигации
П/СИДЕНЬЕ ЗАДН.	30A	Не используется
1 ЭСК	40A	Модуль ESC, многоцелевой контрольный разъем
2 ЭСК	40A	Модуль ESC, многоцелевой контрольный разъем
СИДЕНЬЕ ПОЯСНИЧНОЕ	10A	Блок реле сиденья водителя/пассажира с электроприводом, блок поясничной опоры водителя/пассажира
2 П/СИДЕНЬЯ ДРВ	25A	Модуль управления IMS водителя, переключатель сиденья водителя с электроприводом, блок реле сиденья водителя с электроприводом
АКТИВНЫЙ КАПЮШОН ЛЕВЫЙ	30A	Не используется
АКТИВНЫЙ КАПЮШОН ПРАВ.	30A	Не используется
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	30A	Мотор стеклоочистителя
S/ОТОПИТЕЛЬ ПРИВОД	25A	Модуль CCS водителя, модуль управления обогревателем сиденья водителя
4WD	30A	4WD ЭБУ
1 РЕМЕНЬ БЕЗОПАСНОСТИ	30A	Предварительно безопасный модуль ремня безопасности
2 ПРЕДВАРИТЕЛЬНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ	30A	Предварительно безопасный модуль ремня безопасности
H/ЛАМПА HI SOL	10A	Блок с металлическим сердечником (печатная плата № 2 — реле высокого напряжения фар)
IG2	30A	Реле IG2
3 ЭБУ	30A	Реле управления двигателем
1 МОДУЛЬ	10A	4WD ЭБУ, интеллектуальный радар круиз-контроля, активная воздушная заслонка
2 СТЕКЛООЧИСТИТЕЛЬ	10A	Блок с металлическим сердечником (печатная плата № 2 — реле стеклоочистителя)
ШАЙБА	20A	Реле омывателя
2 ДАТЧИК	10A	ЕСМ, кислородный датчик №1/№2/№3/№4
1 ДАТЧИК	10A	ECM, масляный регулирующий клапан №1/№2/№3/№4, клапан закрытия адсорбера, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска №1/№2
3 ДАТЧИК	10A	ECM, задний распределительный блок (реле топливного насоса)
4 ДАТЧИК	10A	Реле C/вентилятора, клапан регулировки положения распределительного вала (G8BE)
ИНЖЕКТОР	15A	Коробка привода инжектора
КАТУШКА ЗАЖИГАНИЯ	20A	G6DJ: Конденсатор, Катушка зажигания №1/№2/№3/№4/№5/№6, G8BE: Конденсатор №1/№2, Катушка зажигания №1/№2/#3/#4/#5/ #6/#7/#8
ДЕИЛЬЕР	20A	Блок с металлическим сердечником (печатная плата № 2 — реле переднего антиобледенителя)
H/ФАРООМЫВАТЕЛЬ	25A	Реле омывателя фар
2 А/КОН	10A	Модуль управления кондиционером
ВОЗДУХОДУВКА	40A	Реле вентилятора
IG1	40A	Реле IG1
НАЧАЛО	30A	Соединительный блок E/R (RLY. 2 — пусковое реле)
1 ЭБУ	15A	ECM, коробка привода форсунки
1 ТКУ	20A	TCM
3 ЭСК	10A	Модуль ESC, датчик угла поворота рулевого колеса
3 МОДУЛЬ	10A	Умный радар круиз-контроля, активная воздушная заслонка
2 МДПС	10A	Блок МСПП
5 ДАТЧИК	10A	G6DJ: Электромагнитный клапан давления масла
HORN	20A	Реле звукового сигнала
2 ЭБУ	10A	ECM, коробка привода форсунки, генератор (G8BE)
2 ТКУ	15A	TCM, переключатель диапазона коробки передач, ECM полного привода
2 ЭПБ	15A	Модуль электрического стояночного тормоза
1 ЭПБ	15A	Модуль электрического стояночного тормоза
ACC	40A	Реле АСС

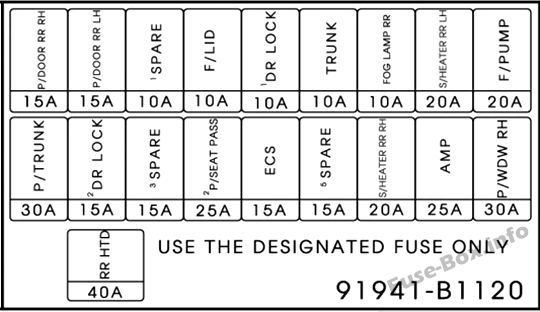

Панель предохранителей багажника

Назначение предохранителей в панели предохранителей багажника (Вариант 2)

Name	Номинал, Ампер	Цепь защищена
П/ТРАНК	30A	Модуль управления крышкой багажника с электроприводом
П/ДВЕРЬ ЗАДНЯЯ ПРАВАЯ	15A	Замок задней двери правый
2 ДР ЗАМОК	15A	Модуль пассажирской двери
П/ДВЕРЬ ЗАД ЛЕВАЯ	15A	Замок левой задней двери
3 ЗАПАСНЫЕ	15A	Запасной предохранитель
1 ЗАПАСНОЙ	10A	Запасной предохранитель
2 P/SEAT PASS	25A	Блок реле сиденья пассажира с электроприводом
Ф/КРЫШКА	10A	Реле открытия крышки топливного бака, переключатель аварийной панели
ECS	15A	Блок ЭКС
1 ДР ЗАМОК	10A	Модуль водительской двери
5 ЗАПАСНЫЕ	15A	Запасной предохранитель
СТВОЛ	10A	Реле крышки багажника, зуммер силового модуля багажника
S/ОБОГРЕВАТЕЛЬ ЗАДН.ПРАВ.	20A	Модуль управления обогревателем заднего правого сиденья
ПРОТИВОТУМАННАЯ ФАРА ЗАДН.	10A	Не используется
AMP	25A	AMP
S/ОБОГРЕВ ЗАД ЛЕВ	20A	Модуль управления обогревателем заднего левого сиденья
П/ВДВ правый	30A	Модуль электрического стеклоподъемника пассажира, модуль заднего правого стеклоподъемника
F/НАСОС	20A	Реле топливного насоса
RR HTD	40A	Реле заднего обогревателя

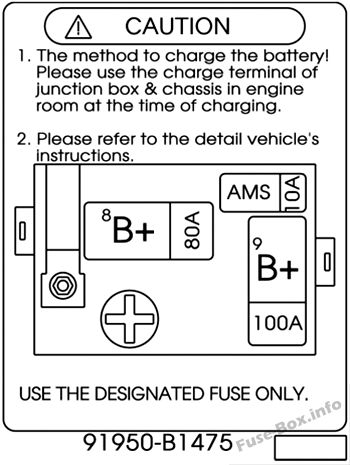

Панель предохранителей аккумуляторного отсека

Назначение предохранителей в панели предохранителей аккумуляторного ящика (Вариант 2)

Name	Номинал, Ампер	Цепь защищена
9 B+	100A	Задний распределительный блок (предохранитель - RR HTD/ П/ТРАНК/ ECS/ Ф/КРЫШКА/ П/ДВЕРЬ ЗАДНЯЯ ПРАВАЯ/ DR LOCK 2/ П/ДВЕРЬ ЗАД ЛЕВАЯ/ AMP/ P/SEAT PASS 2/ DR LOCK 1/СТВОЛ/ S /ОБОГРЕВАТЕЛЬ ЗАДНЕЙ ПРАВОЙ/ S/ОБОГРЕВАТЕЛЬ ЗАДНЕЙ ЛЕВОЙ/ П/ВДВ правый/ F/НАСОС)
8 B+	80A	Блок с металлическим сердечником (предохранитель печатной платы №2 — TCU/ECU 1/НАЧАЛО/IG 1)
AMS	10A	Датчик батареи
