Предохранители и реле Hyundai Genesis Coupe (2009-2016)
Схемы относятся к указанным годам и вариантам Hyundai Genesis Coupe (2009-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Genesis Coupe 2009-2016
Предохранители прикуривателя (розетки) в Hyundai Genesis Coupe находятся в блоке предохранителей панели приборов. 2009-2011 – см. предохранители «P/ВЫХОД (FR)» (передняя розетка) и «Р/ВЫХОД» (консольная розетка). С 2013 года – предохранители «C/зажигалка» (передняя розетка) и «РОЗЕТКА» (консольная розетка).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

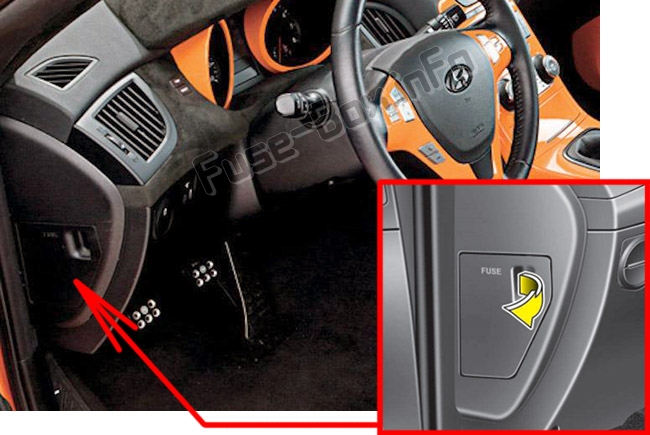

Приборная доска
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

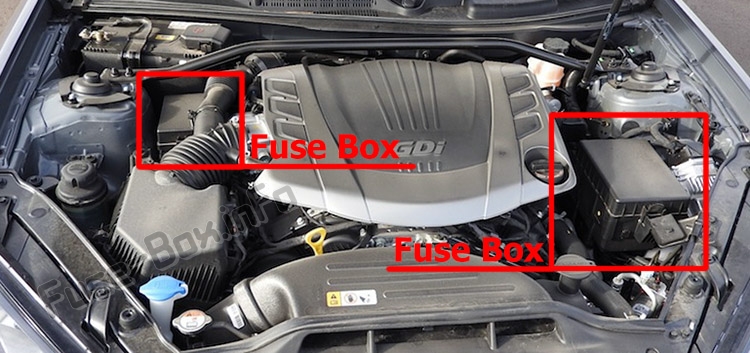

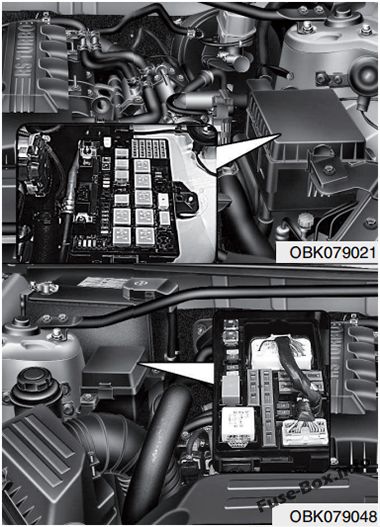

Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
2009, 2010, 2011
Назначение предохранителей в панели приборов (2009, 2010, 2011)
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ABS | 7.5A | Выключатель ESP и заднего противотуманного фары, модуль управления ESP, модуль управления ABS, универсальный контрольный разъем |
| КЛАСТЕР/ESCL | 7.5A | Модуль управления смарт-ключом, PDM, переключатель спортивного режима, BCM, комбинация приборов (IND.), многофункциональный переключатель (Remocon) |
| ESCL | 10A | PDM, модуль управления смарт-ключом |
| ESCLSW | 10A | Держатель FOB, кнопка старт-стоп |
| НАЧАЛО | 10A | PDM, распределительная коробка E/R (пусковое реле), выключатель зажигания, выключатель блокировки зажигания, блок реле ICM (реле B/Hron) |
| P/ВЫХОД (FR) | 15A | Передняя розетка |
| Р/ВЫХОД | 15A | Розетка питания консоли |
| АУДИО/ESCL | 7.5A | Аудиосистема, мультимонитор, наружное зеркало с электроприводом и переключатель складывания зеркала, BCM, PDM, модуль управления смарт-ключом |
| СУМКА | 15A | Модуль управления SRS |
| T/SIG | 10A | Аварийный выключатель |
| Б/УП LP | 10A | Выключатель фонаря заднего хода (M/T), распределительная коробка E/R LH (реле Б/УП LP) |
| ОПАСНОСТЬ | 10A | Аварийный выключатель, блок реле ICM (реле ОПАСНОСТЬ) |
| СТОП ЛП | 15A | Выключатель стоп-сигнала |
| БЛОКИРОВКА АВТО ПЕРЕКЛЮЧЕНИЯ | 7.5A | Соединительная коробка E/R LH (многоцелевой контрольный разъем), разъем канала передачи данных, переключатель спортивного режима, соленоид ключа |
| Противотуманные фары LP(RR) | 10A | Блок реле ICM (реле задних противотуманок) |
| П/СИДЕНЬЕ(ЛЕВОЕ) | 30A | Переключатель сиденья водителя с электроприводом |
| ДР ЛОК | 10A | Реле БЛОКИРОВКИ/РАЗБЛОКИРОВКИ DR |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов (Подушка безопасности IND.) |
| ECU | 10A | ЭБУ, ТСМ, выключатель стоп-сигналов, реле SUB НАЧАЛО (A/T(G4KF)), датчик положения педали сцепления круиз-контроля |
| А/КОН | 7.5A | BCM, модуль управления кондиционером, датчик температуры Incar, реле ВОЗДУХОДУВКА |
| СТЕКЛООЧИСТИТЕЛЬ(ПЕР.) | 25A | Многофункциональный переключатель (стеклоочиститель), электродвигатель переднего стеклоочистителя, распределительная коробка E/R LH (реле WIPER (FR)) |
| IGN/ESCL | 7.5A | PDM, распределительная коробка E/R, левая (реле H/LP(HI)/(LO)), вакуумный переключатель, модуль управления люком, электрохромное зеркало, датчик автоматического корректора фар, исполнительный механизм корректора фар LH/RH |
| ESCL | 25A | PDM |
| P/WDW(левый) | 25A | Модуль окна безопасности водителя |
| P/WDW(RH) | 25A | Модуль окна безопасности пассажира |
| СИДЕНЬЕ HTR(DRI) | 10A | Переключатель обогрева сиденья водителя |
| СИДЕНЬЕ HTR(ASS) | 10A | Выключатель обогрева пассажирского сиденья |
| ЗЕРКАЛО | 7.5A | Блок управления кондиционером, левое/правое наружное зеркало с электроприводом, обогреватель заднего стекла (+) |
| Т/КРЫШКА ОТКРЫТА | 15A | Выключатель крышки багажника и лючка топливного бака, реле T/LID |
| AMP | 20A | AMP |
| ХВОСТ (левый) | 7.5A | Левая фара, Левый задний комбинированный фонарь, Левая распределительная коробка E/R (реле FOG LP(FR)) |
| ХВОСТ (ПРАВЫЙ) | 10A | Правая фара, Правый задний комбинированный фонарь, Передний номерной фонарь, Лампа перчаточного ящика, Реостат, Переключатель обогрева сиденья водителя/пассажира, Выключатель ESP и заднего противотуманного фары, Выключатель корректора фар, Мультимонитор, аварийный выключатель, Аудиосистема, Задний номерной фонарь, Водитель /Переключатель стеклоподъемника со стороны пассажира, переключатель спортивного режима, блок управления кондиционером, разъем USB/AUX, комбинация приборов (ИЛЛ.), многофункциональный переключатель (Remocon) |
| P/CON (АУДИО) | 15A | Аудио |
| P/CON (ПАМЯТЬ) | 10A | Лампа в багажнике, наружное зеркало с электроприводом и переключатель складывания зеркала, лампа MAP, автоматический свет и фотодатчик / индикатор безопасности, мультимонитор, радиочастотный приемник Комбинация приборов (MICOM, IND.), Модуль управления кондиционером, BCM, Задний зуммер системы помощи при парковке, Дверной сигнализатор, Лампа туалетного столика, левая/правая |
Назначение предохранителей в блоке главных предохранителей моторного отсека (2009, 2010, 2011)
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| БАТТ2 | 50A | Предохранитель (STOP 15A, БЛОКИРОВКА АВТО ПЕРЕКЛЮЧЕНИЯ 7,5A, P/CON (АУДИО 15A, MEMORY 10A), ДР ЛОК 10A, P/SEAT (LH) 30A, противотуманки LP(RR) 10A) |
| БАТТ1 | 30A | Предохранитель (Т/КРЫШКА ОТКРЫТА 15A, AMP 20A, ОПАСНОСТЬ 10A, ESCL 25A, P/WDW (RH) 25A, P/WDW (LH) 25A, ESCL 10A, ESCL SW 10A) |
| ALT | 150A | Генератор |
| АБС-1 | 40A | Модуль управления ESP, модуль управления ABS, универсальный контрольный разъем |
| АБС-2 | 40A | Модуль управления ESP, модуль управления ABS |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| СТЕКЛО HTD (RR) | 40A | Реле стекла HTD (RR), предохранитель (ЗЕРКАЛО 7.5A) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 50A | Реле вентилятора охлаждения (HI), реле вентилятора охлаждения (LO) |
| IGN 1 | 30A | Реле ESCL (IGN1), реле ESCL (ACC), замок зажигания |
| ИГН 2 | 40A | Реле ESCL (IGN2), пусковое реле, выключатель зажигания |
| Б/УП LP | 10A | B/UP реле низкого давления |
| HORN | 15A | Реле звукового сигнала |
| H/LP (LO) | 20A | Реле H/LP (LO), предохранитель (В/Н НЧ ПРАВ. 15A, В/Н Н Н Л Н 15A) |
| H/LP (привет) | 20A | Реле H/LP (привет), комбинация приборов, левая/правая фара |
| ВАКУУМНЫЙ НАСОС | 15A | Реле вакуумного насоса |
| А/КОН КОМП | 10A | Реле А/Кон |
| ВОГ LP (FR) | 10A | Реле ВОГ НД (ФР) |
| TAIL | 15A | Реле TAIL, предохранитель (TAIL (LH) 7,5A, TAIL (RH) 10A) |
| СТЕКЛО HTD (FR) | 15A | Реле стекла HTD (FR) |
| ДХО, Ч/ГОРН | 15A | Блок реле ICM (реле звукового сигнала охранной сигнализации) |
| S/КРЫША | 20A | Модуль управления люком |
| В/Н НЧ ПРАВ. | 15A | Правая фара, привод правого корректора фар, выключатель корректора фар |
| В/Н Н Н Л Н | 15A | Левая фара, привод устройства регулировки положения фары левая |
Назначение предохранителей в дополнительной панели предохранителей моторного отсека (2009, 2010, 2011)
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| B+ | 50A | Предохранитель (F/НАСОС 20A, ЭБУ-1 10A), Плавкая вставка (ECU 30A) |
| ЭБУ (G4KF) | 30A | Главное реле ЭБУ (ЭБУ-2, СНСР-1, SNSR-2, INJ) |
| ЭБУ (G6DA) | 30A | главное реле ЭБУ |
| F/НАСОС | 20A | Реле F/НАСОС |
| ЭБУ-1 | 10A | ЭБУ, ТСМ |
| INJ | 15A | Форсунка, реле F/НАСОС, ECM(G6DA) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания, конденсатор |
| ЭБУ-2 | 20A | ЭБУ(G4KF) |
| СНСР-1 | 10A | Лямбда-зонд (UP/DOWN), реле А/КОН, реле вентилятора системы охлаждения (HI), реле вентилятора системы охлаждения (LO), ECM (G6DA), датчик массового расхода воздуха (G6DA) |
| СНСР-2 (Г4КФ) | 15A | Клапан управления маслом, электромагнитный клапан управления продувкой адсорбера, датчик положения распределительного вала, датчик положения коленчатого вала, электромагнитный клапан управления VGT, электромагнитный клапан управления RCV, модуль иммобилайзера |
| СНСР-2 (Г6ДА) | 15A | Клапан управления маслом, клапан управления маслом (ВЫХЛОПНОЙ), ECM, электромагнитный клапан управления продувкой, модуль иммобилайзера |
2013, 2014, 2015, 2016 (Версия 1)

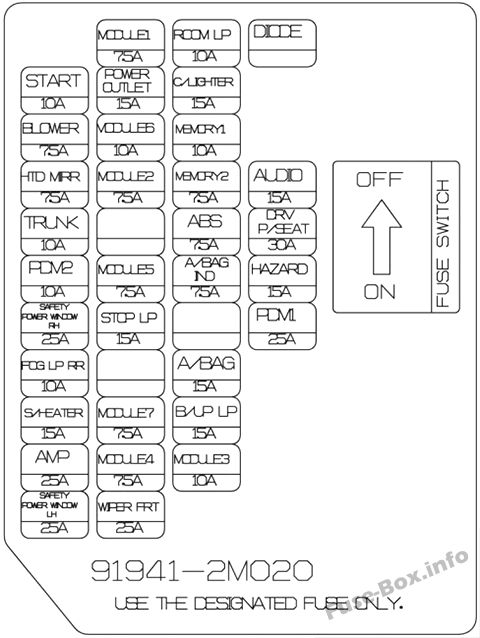

Приборная доска
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО | 15A | Аудио, головное устройство A / V и навигации, мультиманометр, передний монитор с несколькими мониторами, модуль MTS |
| ДРВ П/СИДЕНЬЕ | 30A | Ручной переключатель сиденья водителя, переключатель поясничной опоры водителя |
| ОПАСНОСТЬ | 15A | BCM, звуковое реле мигалки |
| PDM1 | 25A | PDM |
| КОМНАТА LP | 10A | Лампа в двери водителя/пассажира, лампа в багажнике |
| C/зажигалка | 15A | Передняя розетка |
| ПАМЯТЬ1 | 10A | BCM, разъем канала передачи данных, ключ зажигания с автоматическим освещением и фотодатчиком ILL. & Дверной сигнализатор, приборная панель с электрохромным зеркалом (IND. MICOM), модуль управления кондиционером, модуль контроля давления в шинах |
| ПАМЯТЬ2 | 7.5A | РЧ-приемник |
| ABS | 7.5A | Распределительная коробка E/R LH (многоцелевой контрольный разъем) Модуль ESC, переключатель ESC и PAS, датчик угла поворота рулевого колеса |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов (подушка безопасности IND.) |
| СУМКА | 15A | Модуль управления SRS, модуль управления кондиционером, модуль PODS |
| Б/УП LP | 15A | Выключатель фонарей заднего хода, TCM, переключатель диапазонов коробки передач |
| МОДУЛЬ3 | 10A | ECM, PDM, модуль управления смарт-ключом, коробка привода форсунки (G6DJ) |
| МОДУЛЬ1 | 7.5A | Усилитель, головное устройство аудио, аудио / видео и навигации, мультимонитор, передний монитор модуля MTS, лампа карты, выключатель питания наружного зеркала |
| РОЗЕТКА | 15A | Розетка питания консоли |
| МОДУЛЬ 6 | 10A | BCM, PDM, модуль управления смарт-ключом |
| МОДУЛЬ2 | 7.5A | Модуль управления IPS, комбинация приборов (IND, MICOM), BCM, рычаг переключения передач ATM IND., многофункциональный переключатель (дистанционное управление), мультиманометр, переключатель положения педали сцепления круиз-контроля, модуль управления кондиционером, блок автоматического выравнивания фар, стоп Выключатель лампы, модуль обогрева сиденья водителя/пассажира, электрохромное зеркало, модуль MTS, модуль контроля давления в шинах, активатор устройства регулировки положения фар, левый/правый, передний датчик системы помощи при парковке, левый/правый, задний датчик системы помощи при парковке, боковой левый/правый датчик системы помощи при парковке сзади Центр левый/правый |
| МОДУЛЬ5 | 7.5A | Переключатель спортивного режима (A/T), соленоид ключа |
| СТОП ЛП | 15A | Реле стоп сигнала |
| МОДУЛЬ 7 | 7.5A | Реле вентилятора, модуль управления люком, модуль управления кондиционером, кластерный ионизатор (автоматический кондиционер) |
| МОДУЛЬ 4 | 7.5A | BCM, PDM, модуль управления IPS, вакуумный переключатель E/R, распределительная коробка, левая (реле вакуумного насоса) |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Многофункциональный переключатель (стеклоочиститель), распределительная коробка E/R электродвигателя переднего стеклоочистителя, левый (реле стеклоочистителя FRT) |
| НАЧАЛО | 10A | Соединительная коробка E/R LH (пусковое реле), выключатель замка зажигания, переключатель диапазона коробки передач PDM, ECM (G6DJ), реле B/сигнализации |
| ВОЗДУХОДУВКА | 7.5A | Модуль управления кондиционером |
| ГТД ЗЕРКАЛО | 7.5A | Модуль управления кондиционером, наружное зеркало с электроприводом со стороны водителя/пассажира |
| СТВОЛ | 10A | Выключатель крышки багажника и лючка топливного бака, блок реле ICM (реле крышки багажника) |
| PDM2 | 10A | PDM, модуль управления смарт-ключом, кнопочный переключатель Start Stop, держатель FOB |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО, ПРАВОЕ | 25A | Модуль электрического стеклоподъемника безопасности пассажира |
| ВОГ НД РР | 10A | (Не используется) |
| S/НАГРЕВАТЕЛЬ | 15A | Модуль обогрева сиденья водителя/пассажира |
| AMP | 25A | Усилитель (JBL) |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО, ЛЕВОЕ | 25A | Модуль стеклоподъемника безопасности водителя |

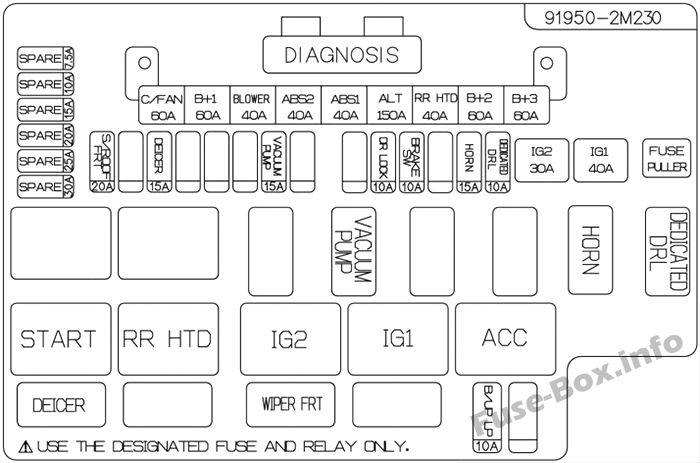

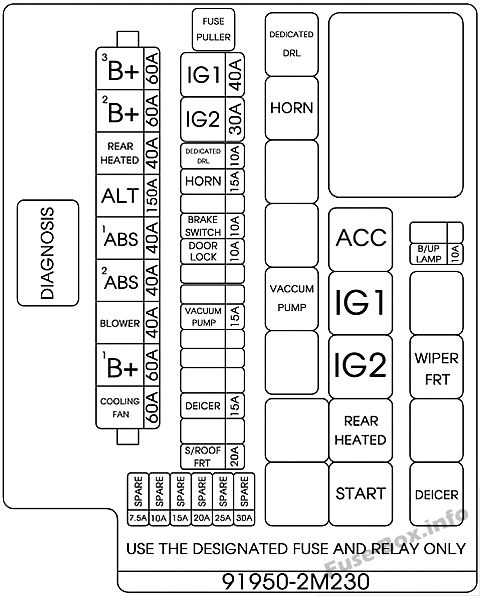

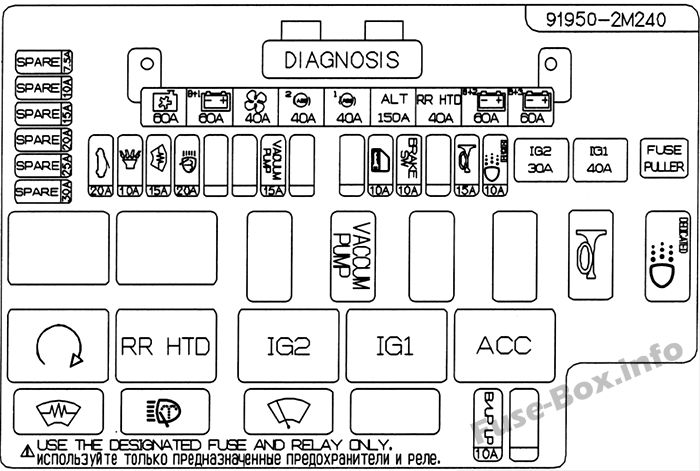

Главный блок предохранителей моторного отсека
Тип 1
Тип 2
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| С/ВЕНТИЛЯТОР | 60A | Реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень) |
| B+1 | 60A | Интеллектуальная распределительная коробка ((предохранитель: S/ОБОГРЕВ, AMP, ЗАЩИТНОЕ ОКНО, ЛЕВОЕ/ПРАВОЕ), IPS 2, модуль управления IPS) |
| ВОЗДУХОДУВКА | 40A | Интеллектуальная распределительная коробка (реле вентилятора) |
| ABS2 | 40A | Многоцелевой контрольный разъем, модуль ESC |
| ABS1 | 40A | Многоцелевой контрольный разъем, модуль ESC |
| ALT | 150A | Генератор, многофункциональный предохранитель (ABS1, ABS2, ВОЗДУХОДУВКА, B+1, С/ВЕНТИЛЯТОР), предохранитель (S/КРЫША ПЕРЕД, DEICEER, ВАКУУМНЫЙ НАСОС) |
| RR HTD | 40A | Реле RR HTD |
| B+2 | 60A | Интеллектуальная распределительная коробка ((предохранители: ОПАСНОСТЬ, PDM1, МОДУЛЬ5, СТОП ЛП, СТВОЛ, PDM2), IPS 1, ARISU 2, модуль управления IPS) |
| B+3 | 60A | Интеллектуальная распределительная коробка ((предохранитель: АУДИО, ДРВ П/СИДЕНЬЕ, КОМНАТА LP, ПАМЯТЬ1, ПАМЯТЬ2), ARISU 1, модуль управления IPS, переключатель устройства автоматического отключения по току утечки, реле устройства автоматического отключения по току утечки) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| IG2 | 30A | Пусковое реле, реле IG2, выключатель зажигания |
| IG1 | 40A | Реле IG1, реле ACC, выключатель зажигания |
| S/КРЫША ПЕРЕД | 20A | Модуль управления люком |
| ДЕИЛЬЕР | 15A | Реле антиобледенителя |
| ВАКУУМНЫЙ НАСОС | 15A | Реле вакуумного насоса (G4KF A/T) |
| ДР ЛОК | 10A | Интеллектуальная распределительная коробка (реле дверного замка, реле разблокировки двери), релейная коробка ICM (двухповоротное реле разблокировки) |
| ТОРМОЗ ПЕРЕКЛЮЧАТЕЛЬ | 10A | Выключатель стоп-сигнала |
| HORN | 15A | Реле звукового сигнала |
| СПЕЦИАЛИЗИРОВАННЫЙ ДХО | 10A | Специальное реле ДХО |
| Б/УП LP | 10A | M/T - Выключатель фонарей заднего хода A/T — задний комбинированный фонарь, левый/правый, электрохромное зеркало, головное устройство аудио/видео и навигации |

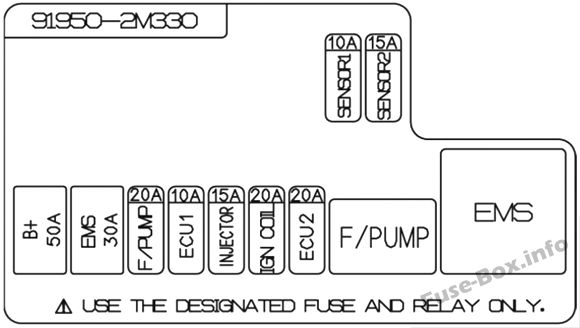

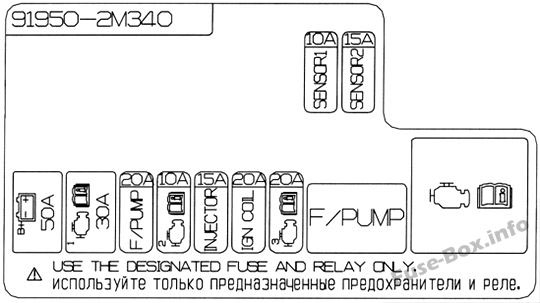

Дополнительная панель предохранителей в моторном отсеке
Тип 1
Тип 2
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| B+ | 50A | Предохранитель (EMS 30A, ECU1 10A, F/НАСОС 20A) |
| EMS | 30A | Реле управления двигателем |
| F/НАСОС | 20A | F/реле насоса |
| ЭБУ 1 (G4KF) | 10A | ЭБУ, ТСМ |
| ЭБУ 1 (G6DJ) | 10A | ЭБУ, ТСМ, коробка привода форсунки |
| ИНЖЕКТОР (G4KF) | 15A | F/реле насоса, форсунка №1/№2/№3/№4 |
| ИНЖЕКТОР (G6DJ) | 15A | Реле F/насоса, реле топливного насоса (низкий уровень), ECM |
| КАТУШКА ЗАЖИГАНИЯ (G4KF) | 20A | Катушка зажигания №1/№2/№3/№4, конденсатор |
| КАТУШКА ЗАЖИГАНИЯ (G6DJ) | 20A | Катушка зажигания №1/№2/№3/№4/№5/№6, конденсатор №1/№2 |
| ЭБУ 2 (G4KF) | 20A | ECM |
| ЭБУ 2 (G6DJ) | 20A | Коробка привода инжектора |
| ДАТЧИК 1 (G4KF) | 10A | Реле вентилятора охлаждения (высокий)/(низкий), датчик кислорода (верхний)/(нижний) |
| ДАТЧИК 1 (G6DJ) | 10A | Реле вентилятора охлаждения (высокий)/(низкий), ECM, кислородный датчик №1/№2/№3/№4 |
| ДАТЧИК 2 (G4KF) | 15A | Датчик положения распределительного вала № 1/№ 2, электромагнитный клапан управления RCV, модуль иммобилайзера, клапан закрытия адсорбера, электромагнитный клапан управления продувкой, датчик положения коленчатого вала, клапан управления маслом № 1/№ 2 |
| ДАТЧИК 2 (G6DJ) | 15A | ECM, масляный регулирующий клапан №1/№2/№3/№4, электромагнитный клапан управления продувкой, модуль иммобилайзера, клапан закрытия адсорбера |
2013, 2014, 2015, 2016 (Версия 2)

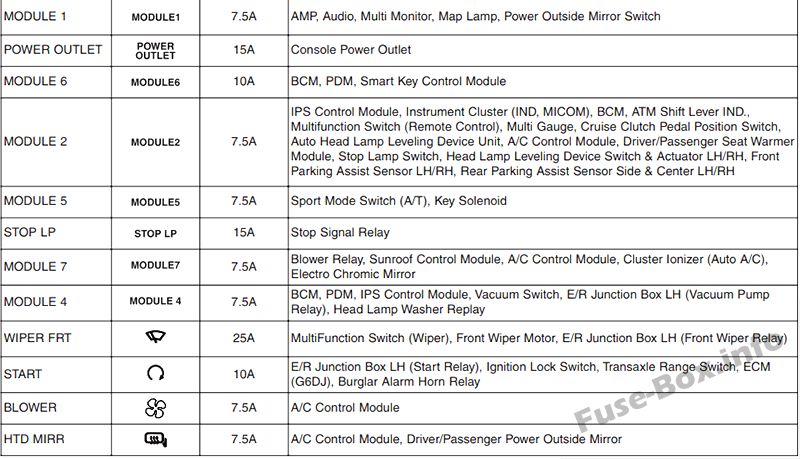

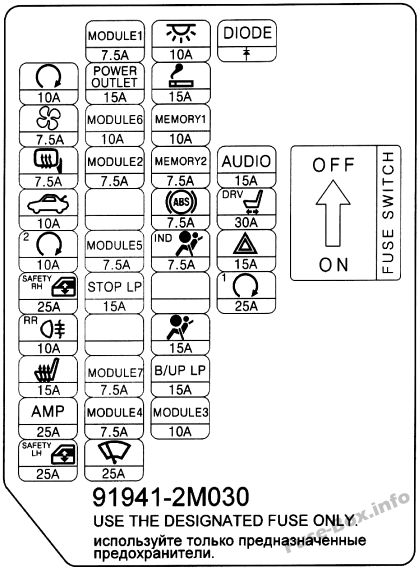

Приборная доска

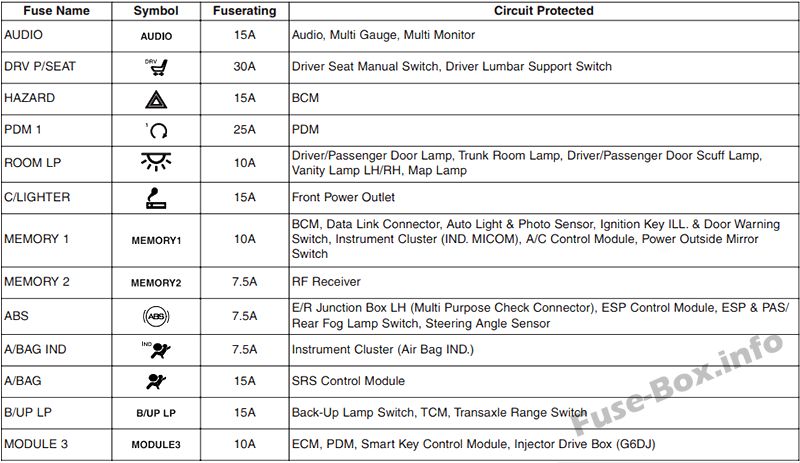

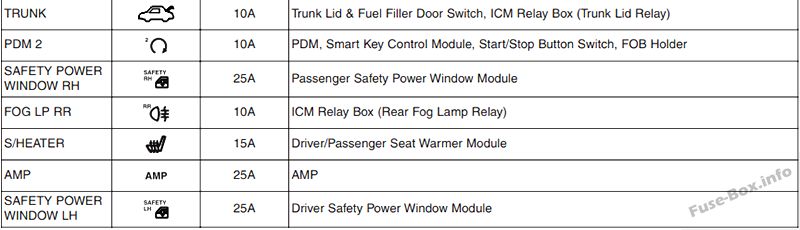

Назначение предохранителей в панели приборов (2013-2016 (Версия 2))

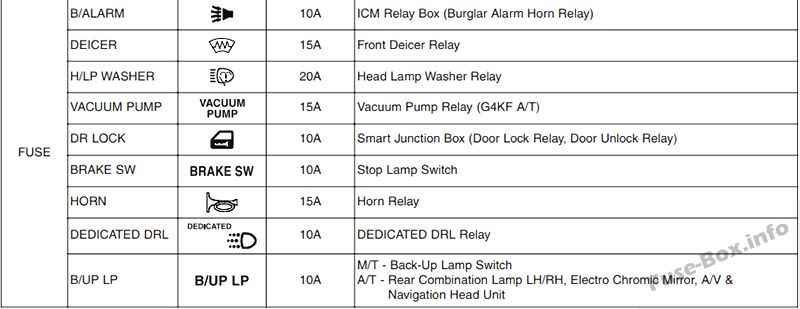

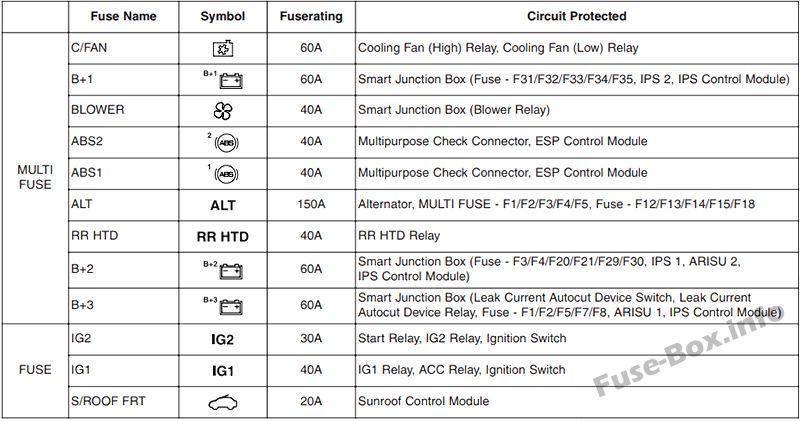

Главный блок предохранителей моторного отсека
Назначение предохранителей в блоке главных предохранителей моторного отсека (2013-2016 (Версия 2))

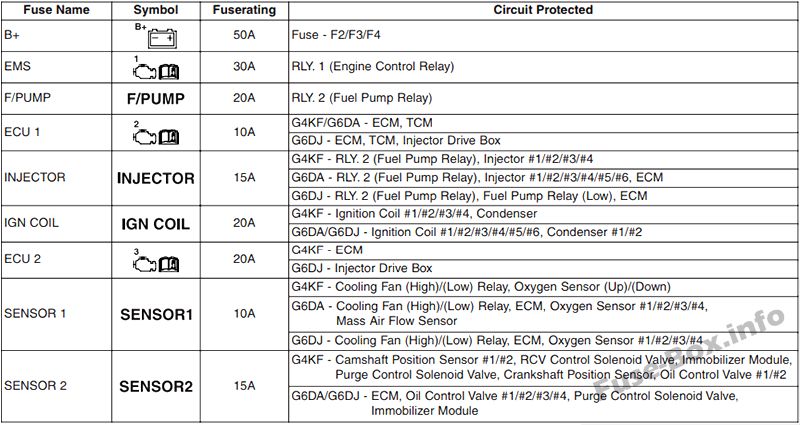

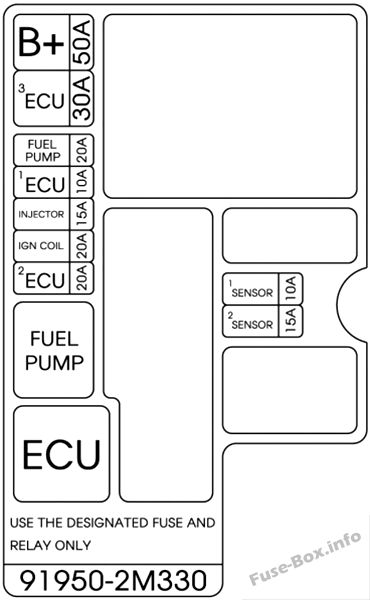

Дополнительная панель предохранителей в моторном отсеке
Назначение предохранителей в дополнительной панели предохранителей моторного отсека (2013-2016 (версия 2))
