Предохранители и реле Hyundai Getz (2002-2005)
Схемы относятся к указанным годам и вариантам Hyundai Getz (2002-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Getz 2002-2005 гг.
Предохранитель прикуривателя (розетки) в Hyundai Getz находится в блоке предохранителей панели приборов (см. предохранитель «С/СВЕТ»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

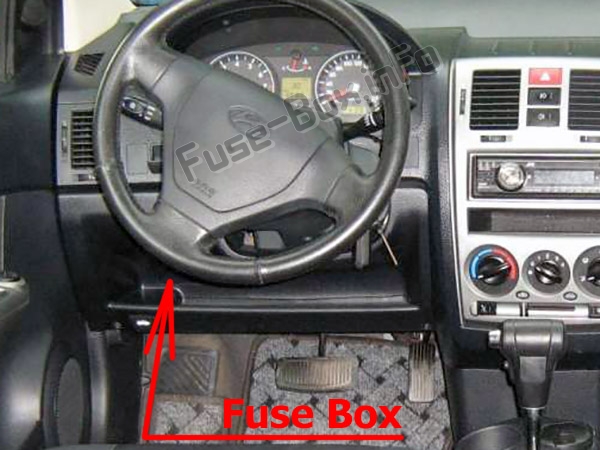

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.

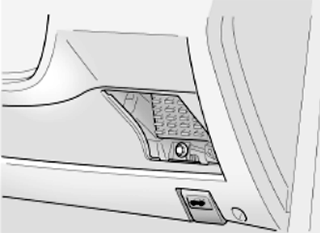

Левый руль

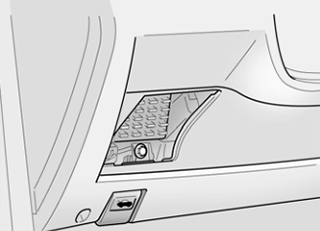

Правый руль
Моторного отсека

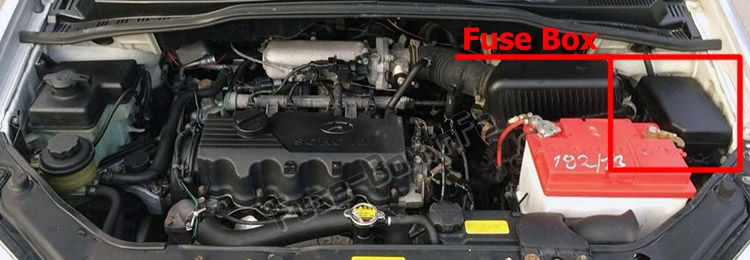

Блок предохранителей находится в моторном отсеке слева.
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
Приборная доска

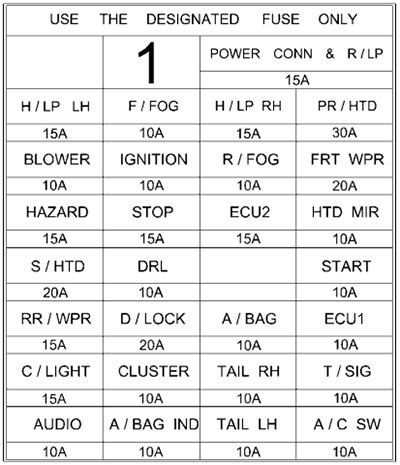

Тип левого руля
Тип правого руля
| NAME | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ПОДКЛЮЧЕНИЕ ПИТАНИЯ И R/LP | 15A | Комнатная лампа. Аудио, Кластер |
| В/Н ЛГ | 15A | Индикатор дальнего света, фара (левая) |
| Ф/туман | 10A | Передняя противотуманная фара |
| В/Н ПРАВ. | 15A | Фара (правая) |
| PR/HTD | 30A | Обогрев заднего стекла |
| ВОЗДУХОДУВКА | 10A | Вентилятор, люк |
| ЗАЖИГАНИЕ | 10A | Противотуманные фары, ETACM, стеклоподъемники, корректор фар |
| Р/туман | 10A | Задний противотуманный фонарь |
| FRTWPR | 20A | Мотор переднего стеклоочистителя |
| ОПАСНОСТЬ | 15A | Аварийная световая сигнализация, ETACM |
| STOP | 15A | Стоп-сигнал, электрические стеклоподъемники |
| ECU2 | 15A | ECM |
| HTDMIR | 10A | Обогрев заднего стекла |
| S/HTD | 20A | Подогрев сиденья |
| DRL | 10A | Дневной ходовой свет |
| НАЧАЛО | 10A | Пусковое реле, система охранной сигнализации |
| RR/WPR | 15A | Мотор заднего стеклоочистителя |
| Д/БЛОКИРОВКА | 20A | Система блокировки дверей, люк на крыше |
| СУМКА | 10A | Воздушная подушка |
| ECU1 | 10A | ПКМ, управление АБС |
| С/СВЕТ | 15A | Зажигалка |
| КЛАСТЕР | 10A | Кластер |
| ХВОСТ ПРАВЫЙ | 10A | СТОП/Задняя часть (правая) |
| T/SIG | 10A | Световой сигнал поворота, фонарь заднего хода |
| АУДИО | 10A | Аудио, Электронное наружное зеркало |
| A/СУМКА ИНД. | 10A | A/мешок, индикатор |
| ХВОСТ ЛЕВЫЙ | 10A | Стоп-сигнал/задний фонарь (левый) |
| А/CSW | 10A | Кондиционер |
Моторного отсека

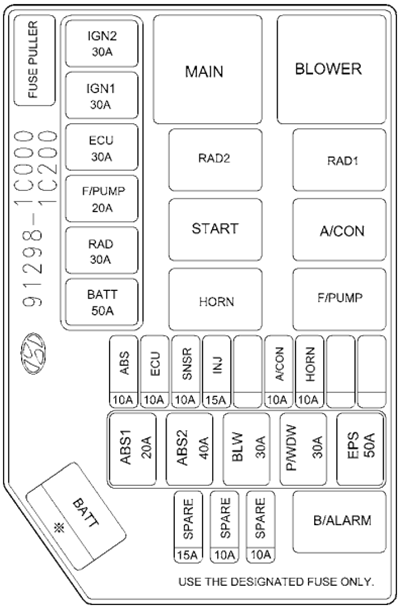

Назначение предохранителей в моторном отсеке
| NAME | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ИГН 2 | 30A | Выключатель зажигания |
| IGN 1 | 30A | Замок зажигания, пусковое реле |
| ECU | 30A | Топливный насос. Генератор, ЕСМ |
| F/НАСОС | 20A | Автоматический выключатель подачи топлива |
| RAD | 30A | Вентилятор радиатора |
| BATT | 50A | Фара, реле обогревателя |
| ABS | 10A | ABS |
| ECU | 10A | ECM |
| SNSR | 10A | А/КОН, топливный насос |
| INJ | 15A | Инжектор |
| А/КОН | 10A | А/Кондиционер |
| HORN | 10A | Horn |
| ABS1 | 20A | ABS |
| ABS2 | 40A | ABS |
| BLW | 30A | Вентилятор, двигатель вентилятора |
| PM/DW | 30A | Стеклоподъемник |
| EPS | 50A | Электронный усилитель руля |
| BATT | 100 А (1,1 л) / 120 А (1,3/1,6 л) | Генератор |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
