Предохранители и реле Hyundai Getz (2006-2010)

Схемы относятся к указанным годам и вариантам Hyundai Getz (2006-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai Getz 2006-2010

Расположение предохранителей Hyundai Getz 2006-2010

Предохранитель прикуривателя (розетки) в Hyundai Getz находится в блоке предохранителей панели приборов (см. предохранитель «Р/ВЫХОД») и в блоке предохранителей моторного отсека (предохранитель «C/зажигалка»).

Расположение блока предохранителей

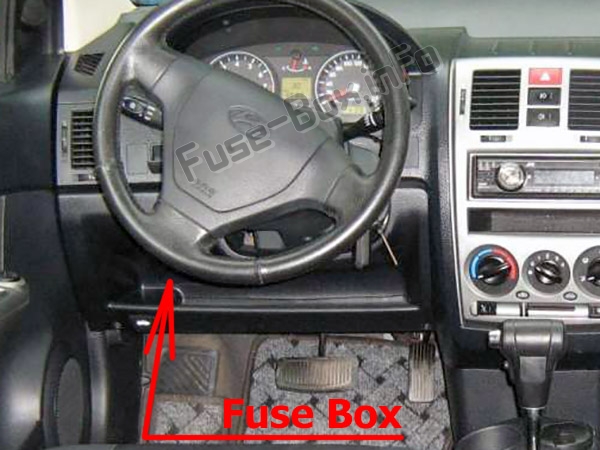

Приборная доска

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.Приборная доска

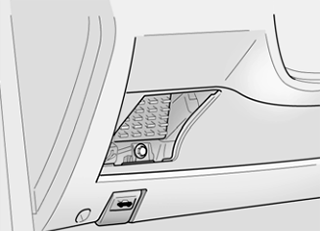

Левый руль
Приборная доска

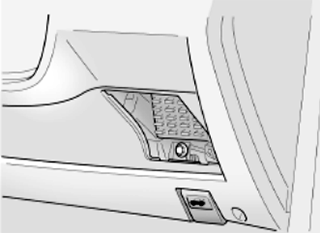

Правый руль
Приборная доска

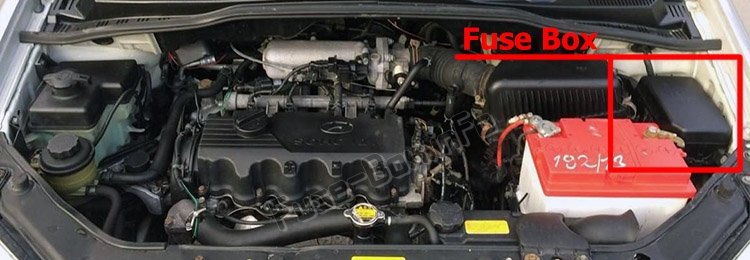

Моторного отсека

Блок предохранителей находится в моторном отсеке, слеваМоторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.

Схемы блока предохранителей

Приборная доска

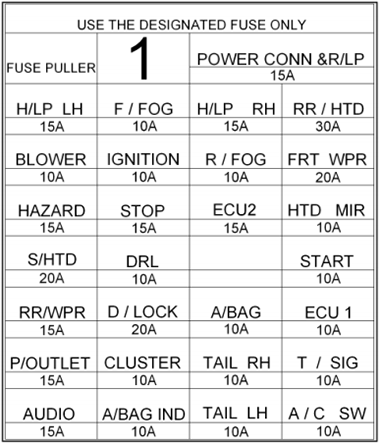

Тип левого руля
Приборная доска

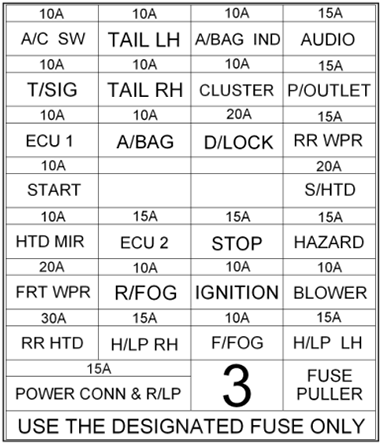

Тип правого руля
Приборная доска

Назначение предохранителей в панели приборов
ОПИСАНИЕНоминал, АмперЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
ПОДКЛЮЧЕНИЕ ПИТАНИЯ И R/LP15AКомнатная лампа, аудио, кластер
В/Н ЛГ15AИндикатор дальнего света, фара (левая)
Ф/туман10AПередняя противотуманная фара
В/Н ПРАВ.15AФара (правая)
PR/HTD30AОбогрев заднего стекла
ВОЗДУХОДУВКА10AВентилятор, люк
ЗАЖИГАНИЕ10AПротивотуманные фары, ETACM, электрические стеклоподъемники, корректор фар
Р/туман10AЗадний противотуманный фонарь
FRTWPR20AМотор переднего стеклоочистителя
ОПАСНОСТЬ15AАварийная световая сигнализация, ETACM
STOP15AСтоп-сигнал, электрические стеклоподъемники
ECU215AECM
HTDMIR10AОбогрев заднего стекла
S/HTD20AПодогрев сиденья
DRL10AДневной ходовой свет
НАЧАЛО10AПусковое реле, система охранной сигнализации
RR/WPR15AМотор заднего стеклоочистителя
Д/БЛОКИРОВКА20AСистема блокировки дверей, люк на крыше
СУМКА10AВоздушная подушка
ECU110AПКМ, управление АБС
Р/ВЫХОД15AРозетка
КЛАСТЕР10AКластер
ХВОСТ ПРАВЫЙ10AСТОП/задний фонарь (правый)
T/SIG10AСветовой сигнал поворота, фонарь заднего хода
АУДИО15AАудио, Электронное наружное зеркало
A/СУМКА ИНД.10AA/мешок, индикатор
ХВОСТ ЛЕВЫЙ10AСтоп-сигнал/задний фонарь (левый)
Кондиционер SW10AКондиционер

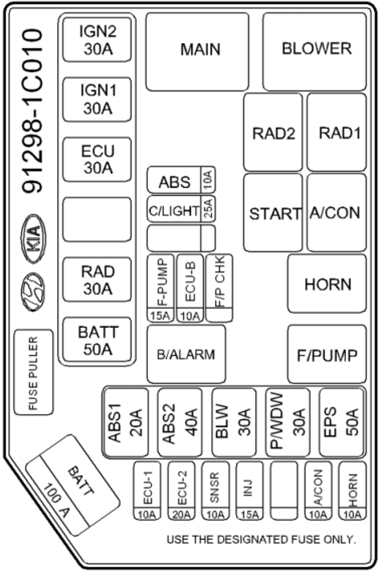

Моторный отсек (бензин)

Моторный отсек (бензин)

Назначение предохранителей в моторном отсеке (бензин)
ОПИСАНИЕНоминал, АмперЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
ИГН 230AВыключатель зажигания
IGN 130AЗамок зажигания, пусковое реле
ECU30AТопливный насос, Генератор, ECM
RAD30AВентилятор радиатора
BATT50AФара, реле обогревателя
ABS10AABS
C/зажигалка25AС/зажигалка
F/НАСОС15AАвтоматический выключатель подачи топлива
ЭБУ-Б10A
ABS120AABS
ABS240AABS
BLW30AВентилятор, двигатель вентилятора
П/ВДВ30AСтеклоподъемник
EPS50AЭлектронный усилитель руля
ЭБУ-110AECM
ЭБУ-220AECM
SNSR10AА/КОН, топливный насос
INJ15AИнжектор
А/КОН10AА/Кондиционер
HORN10AHorn
BATT100AГенератор

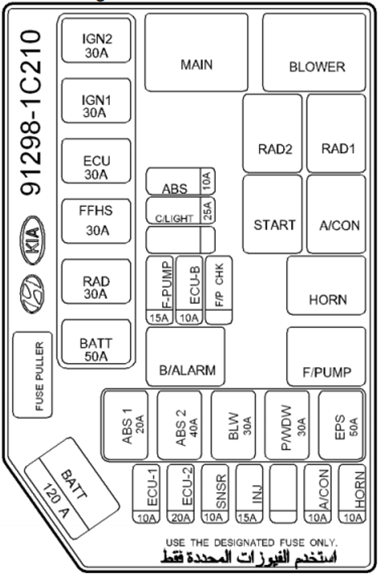

Моторный отсек (Дизель)

Моторный отсек (Дизель)

Назначение предохранителей в моторном отсеке (Дизель)
ОПИСАНИЕНоминал, АмперЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
ИГН 230AВыключатель зажигания
IGN 130AЗамок зажигания, пусковое реле
ECU30AТопливный насос, Генератор, ECM
FFHS30AFFHS
RAD30AВентилятор радиатора
BATT50AФара, реле обогревателя
ABS10AABS
C/зажигалка25AС/зажигалка
F/НАСОС15AАвтоматический выключатель подачи топлива
ЭБУ-Б10A
ABS120AABS
ABS240AABS
BLW30AВентилятор, двигатель вентилятора
П/ВДВ30AСтеклоподъемник
EPS50AЭлектронный усилитель руля
ЭБУ-110AECM
ЭБУ-220AECM
SNSR10AА/КОН, топливный насос
INJ15AИнжектор
А/КОН10AА/Кондиционер
HORN10AHorn
BATT100AГенератор
