Предохранители и реле Hyundai Genesis Dh 2014-2018
Схемы относятся к указанным годам и вариантам Hyundai Genesis Dh 2014-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
В статье рассмотрен Hyundai Genesis второго поколения (DH), выпускавшийся с 2014 по 2016 год. Здесь приведены схемы блоков предохранителей Hyundai Genesis 2014, 2015 и 2016 годов, сведения об их расположении и назначении каждого предохранителя и реле.
Схема предохранителей Hyundai Genesis 2014-2016
Предохранители прикуривателя и розеток питания в Hyundai Genesis расположены в блоке приборной панели: цепь розетки питания 1 (предохранитель 1) и цепь розетки питания 2.
Содержание
Расположение блока предохранителей
Расположение блока предохранителей

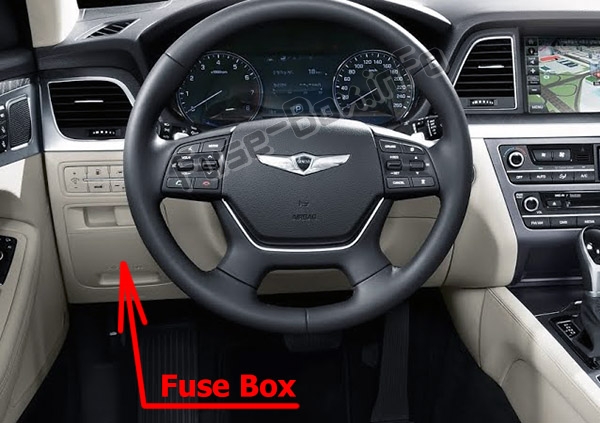

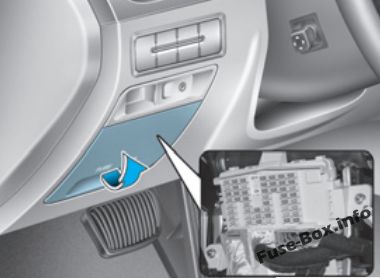

Блок предохранителей в приборной панели
Блок предохранителей расположен за крышкой в приборной панели со стороны водителя.
Автомобили с левым рулём

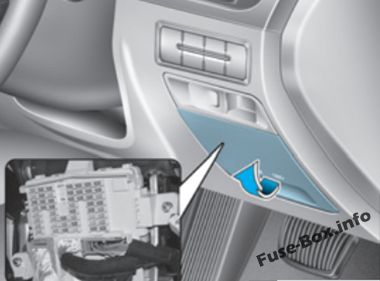

Автомобили с правым рулём

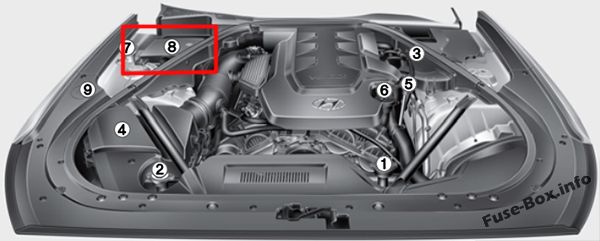

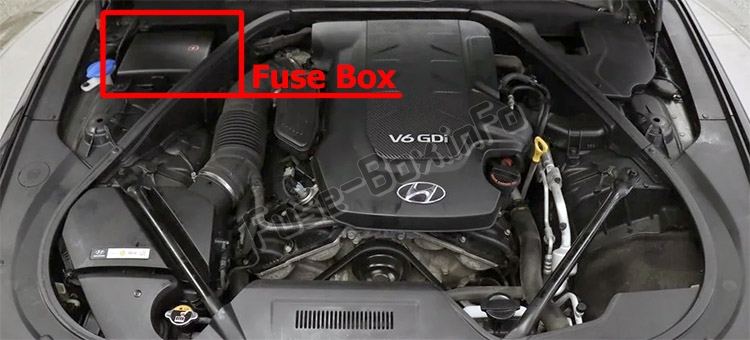

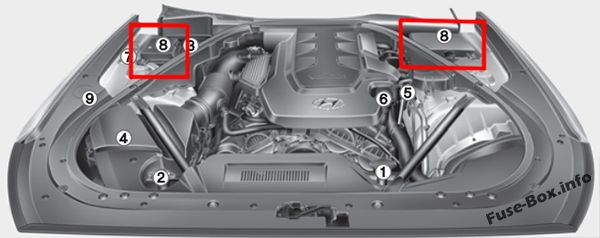

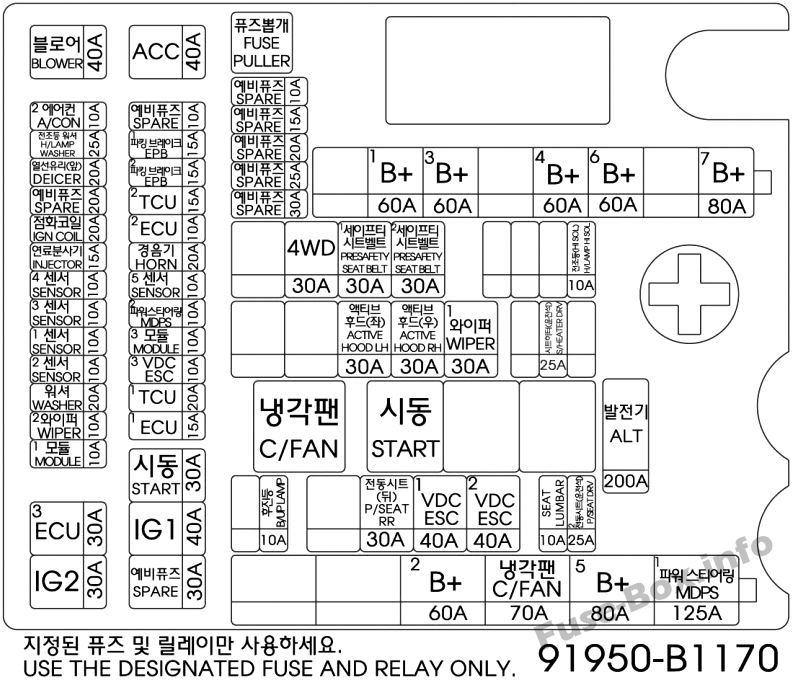

Блок предохранителей в моторном отсеке
Автомобили с левым рулём
Автомобили с правым рулём

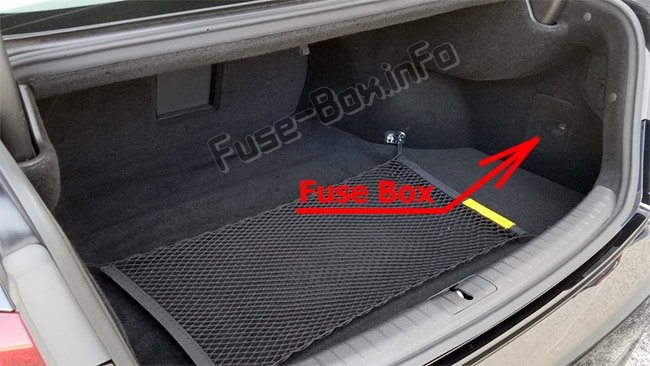

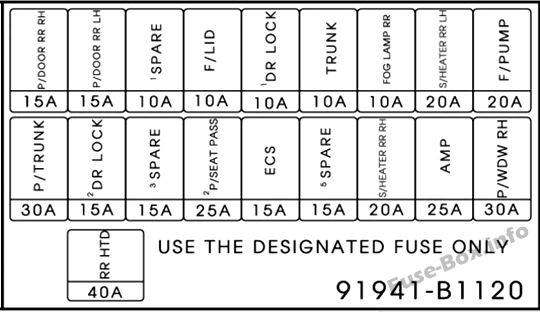

Блок предохранителей в багажном отделении

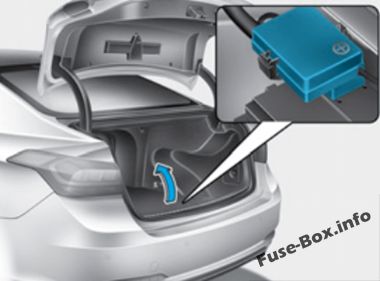

Панель предохранителей аккумуляторной батареи
На внутренней стороне крышек блоков указаны названия и номиналы предохранителей. Комплектация автомобиля может отличаться от приведённого описания, поэтому при проверке сверяйтесь со схемой на крышке конкретного блока.
блок предохранителей Диаграммы
блок предохранителей Диаграммы
Вариант 1

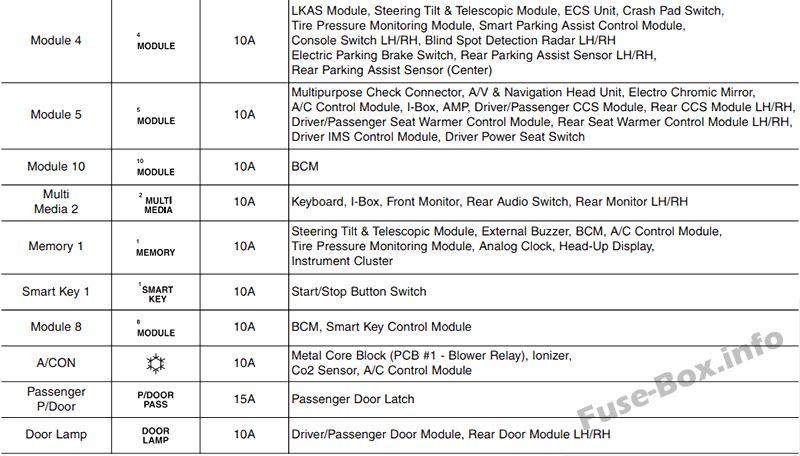

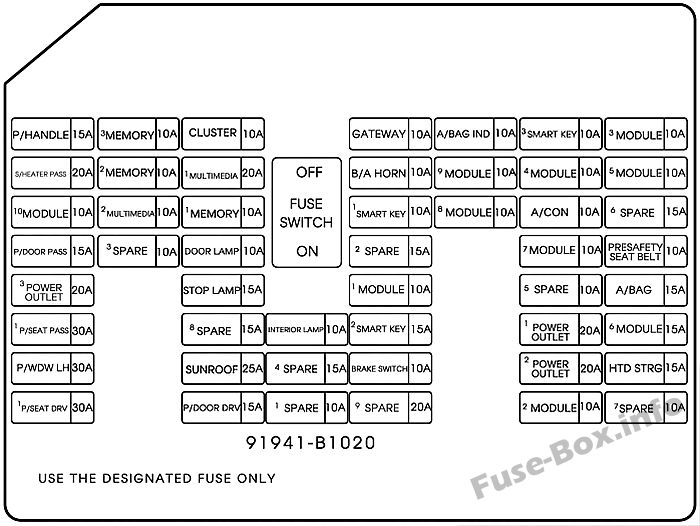

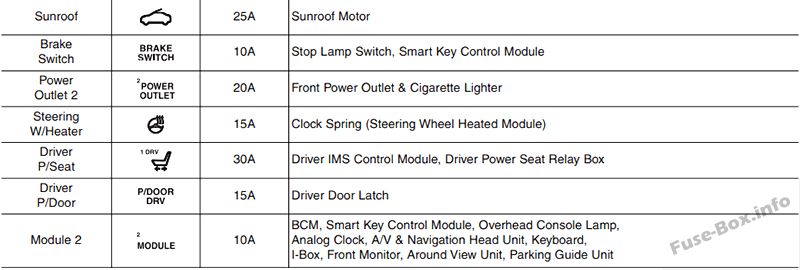

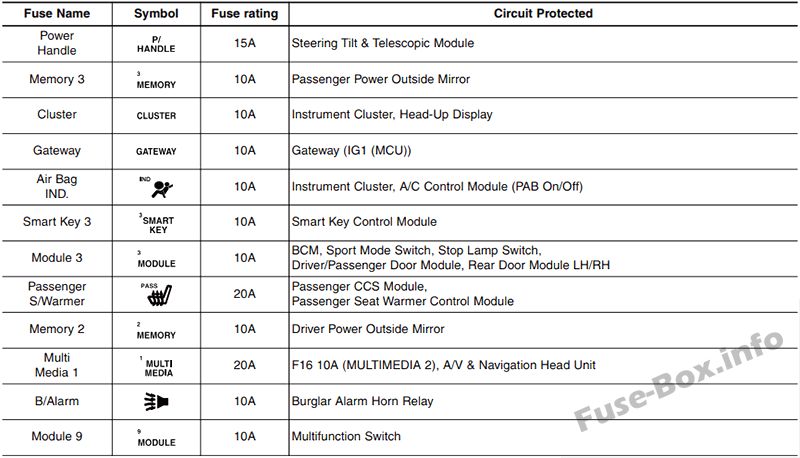

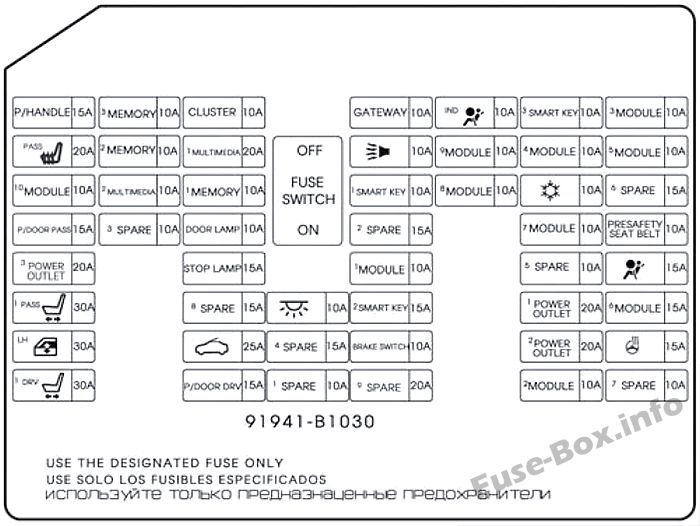

Блок предохранителей в приборной панели

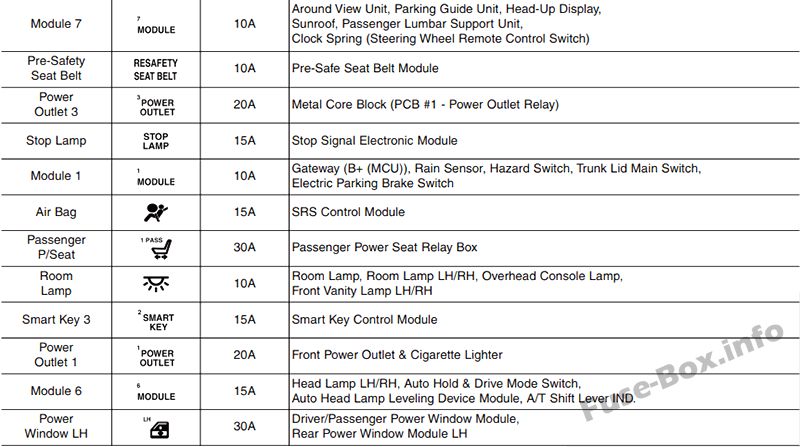

Назначение предохранителей в приборной панели (вариант 1)

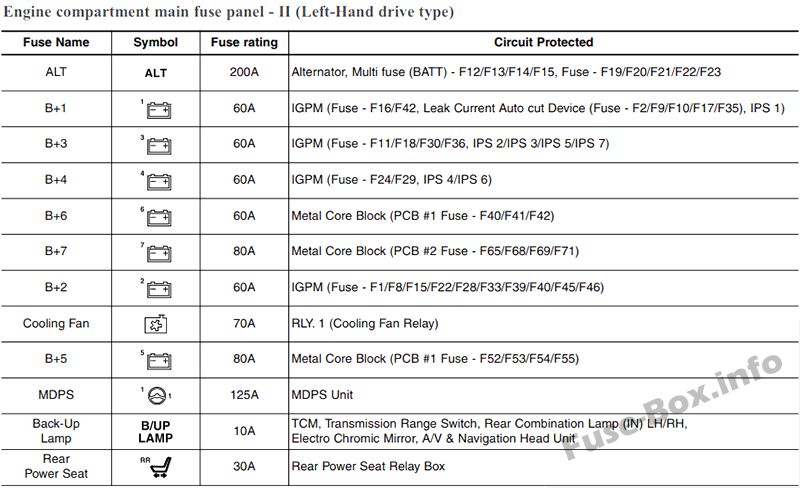

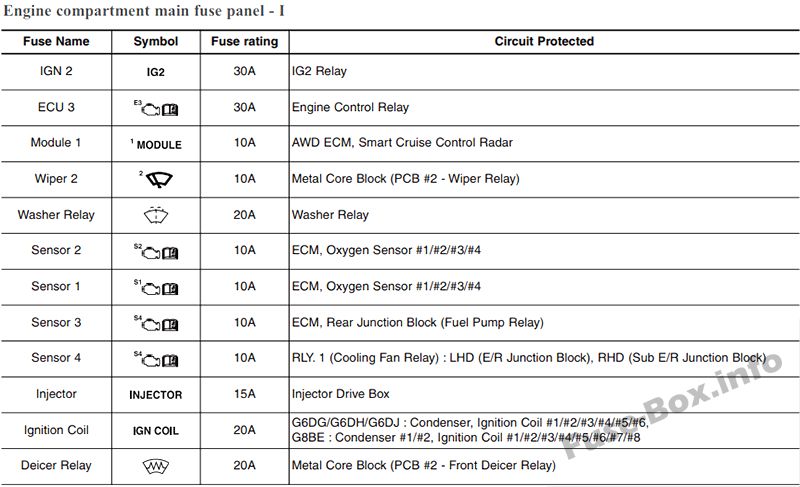

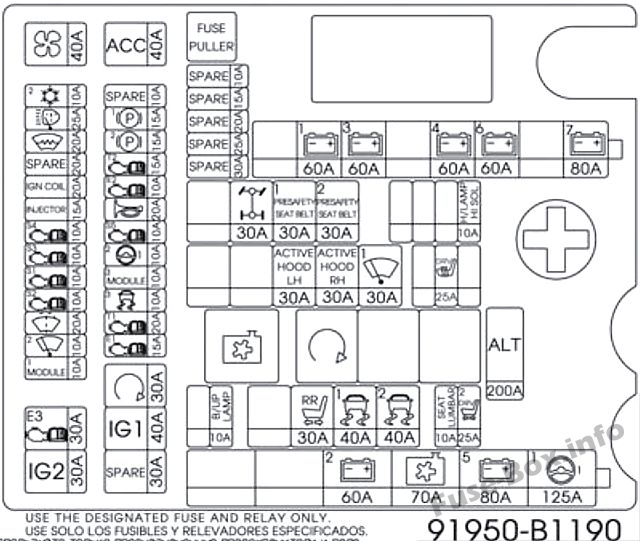

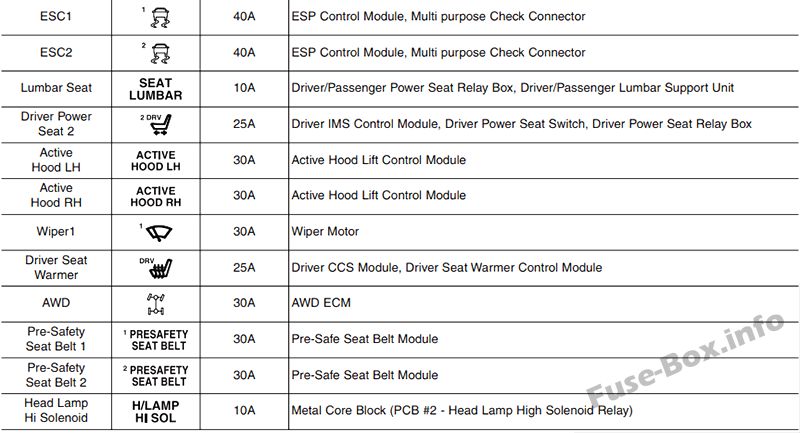

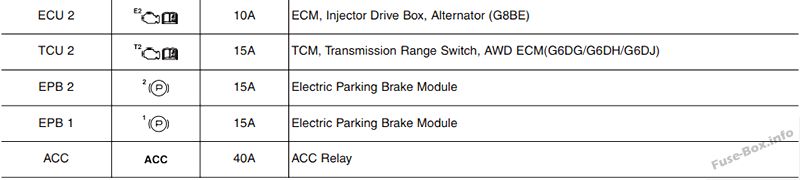

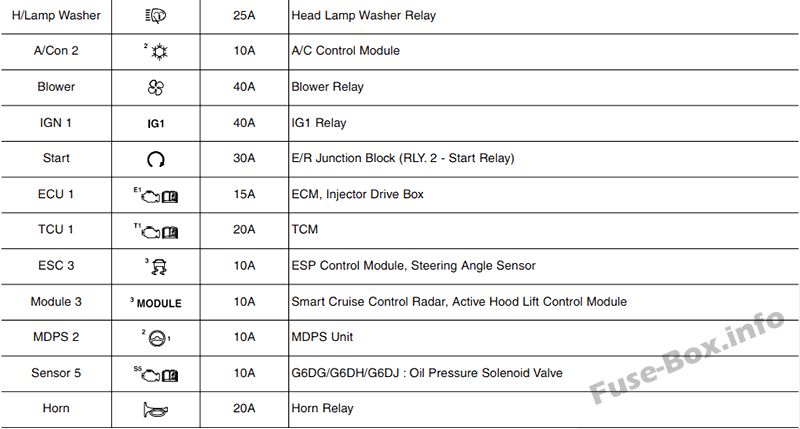

Моторный отсек (транспортные средства с левым приводом)
6.4.2 Назначение предохранителей в моторном отсеке (вариант 1, транспортные средства с левосторонним приводом)

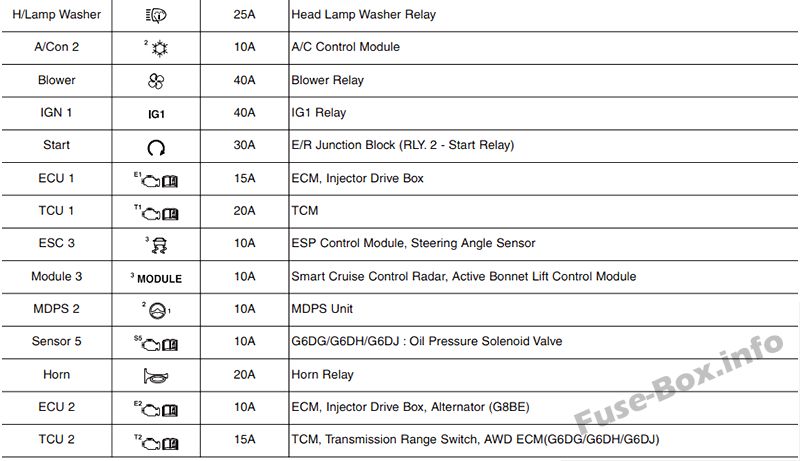

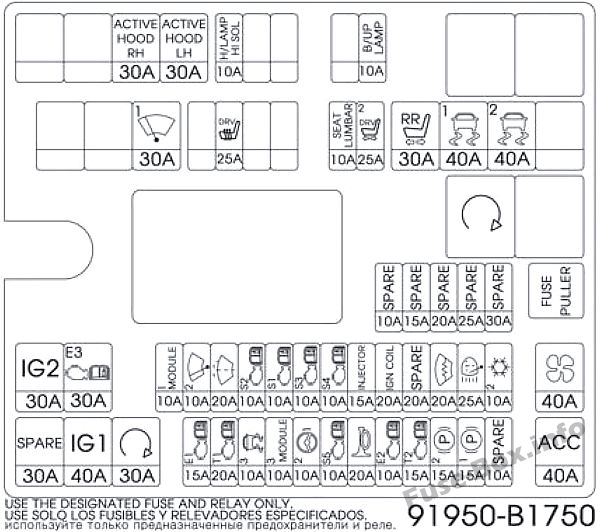

Главный блок предохранителей моторного отсека (транспортные средства с правосторонним приводом)

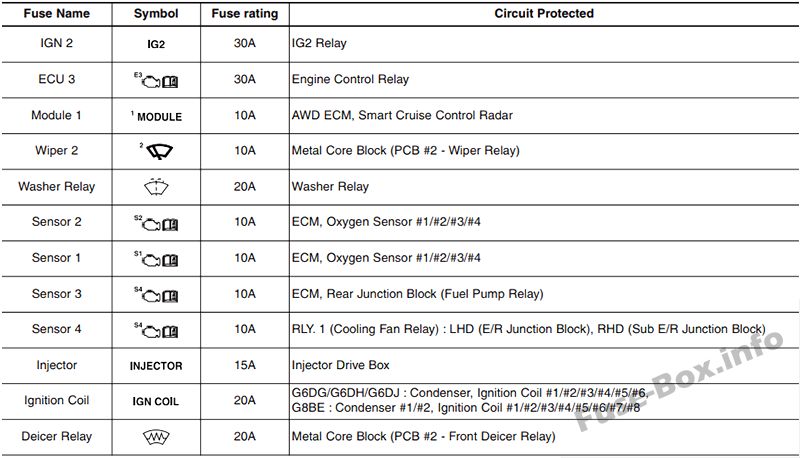

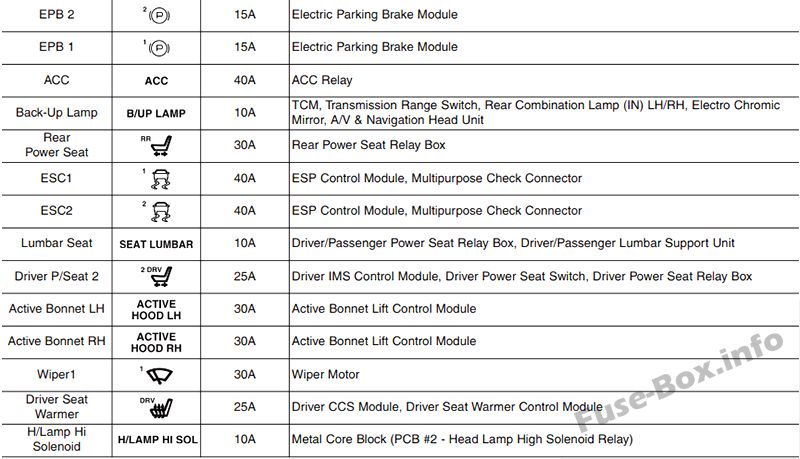

Назначение предохранителей в главном блоке предохранителей моторного отсека (транспортные средства с правосторонним приводом)

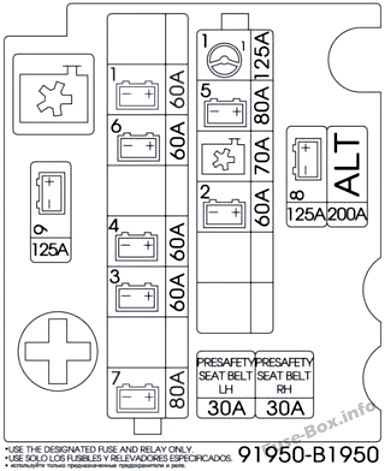

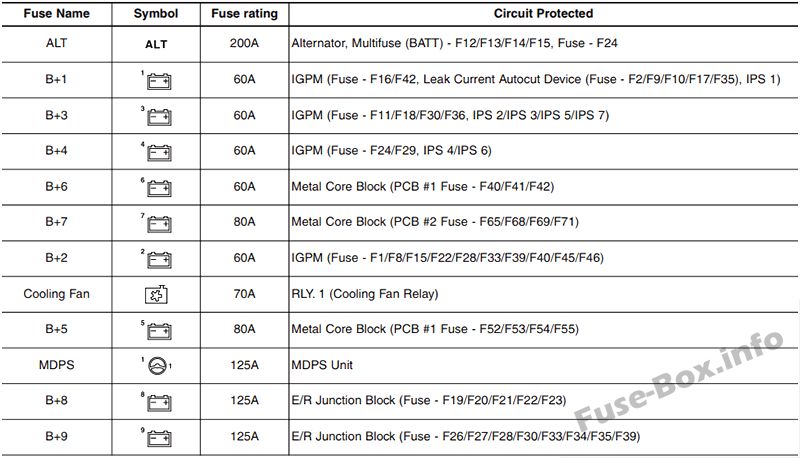

Дополнительный блок предохранителей моторного отсека (транспортные средства с правосторонним приводом)
Назначение предохранителей в дополнительном блоке предохранителей моторного отсека (транспортные средства с правосторонним приводом)

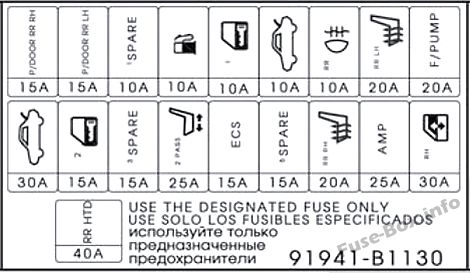

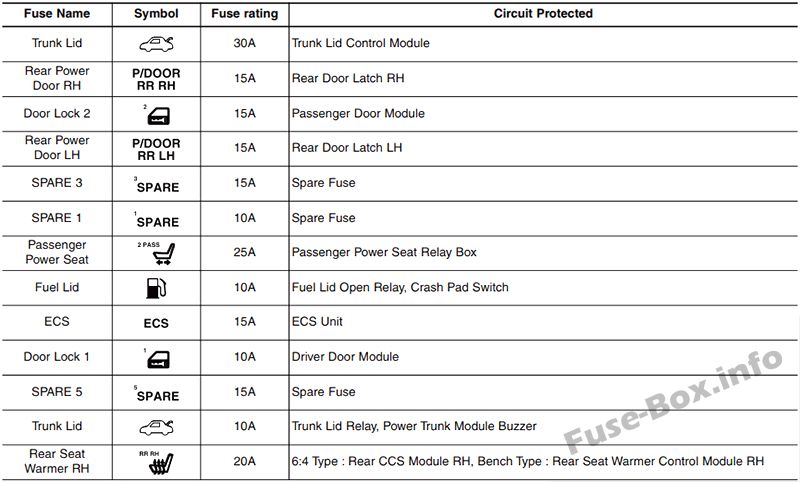

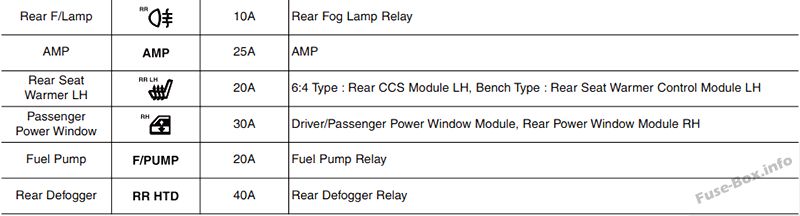

Панель предохранителей
Назначение предохранителей в блоке пусковой цепи (вариант 1)

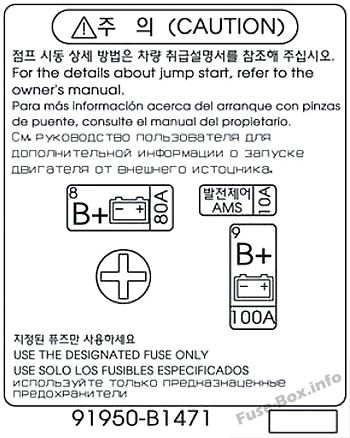

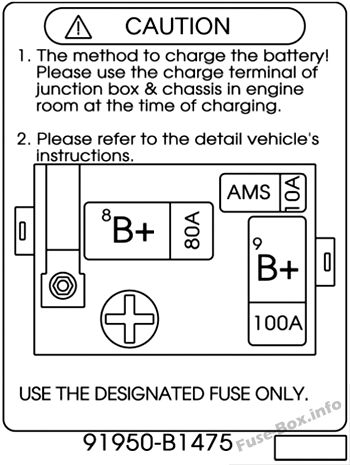

Панель предохранителей аккумуляторной батареи
Назначение предохранителей в предохранительном щитке аккумуляторного блока (вариант 1)
Вариант 2
Блок предохранителей в приборной панели
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| P/HANDLE | 15A | Модуль регулировки наклона рулевой колонки & модуль телескопической регулировки рулевой колонки |
| 3 MEMORY | 10A | Электропривод наружного зеркала пассажира |
| CLUSTER | 10A | Комбинация приборов, проекционный дисплей |
| GATEWAY | 10A | Шлюз IG1 (MCU) |
| A/BAG IND | 10A | Блок инструментов, модуль управления A/C |
| 3 SMART KEY | 10A | Блок управления Smart Key |
| 3MODULE | 10A | BCM, переключатель спортивного режима, переключатель стоп-сигнала, модуль для дверей водителя/пассажира, модуль для задних дверей LH/RH |
| S/HEATER PASS | 20A | Пассажирский модуль CCS, блок управления подогревом сиденья пассажира |
| 2 MEMORY | 10A | Электропривод наружного зеркала водителя |
| 1 MULTI MEDIA | 20A | Предохранитель MULTIMEDIA 2, головное устройство навигации |
| B/A HORN | 10A | Охранная сигнализация |
| 9 MODULE | 10A | Многофункциональный переключатель |
| 4 MODULE | 10A | Модуль рулевого управления & модуль телескопической регулировки рулевой колонки, радар контроля слепых зон LH/RH переключатель режимов, модуль контроля давления в шинах, переключатель консоли LH/RH, датчики помощи при парковке передняя часть LH/RH датчик передней парковки (центр) LH/RH, Блок ECS Электрический стояночный переключатель, датчик задней парковки LH/RH датчик задней парковки (центр) LH/RH, LKAS Модуль |
| 5 MODULE | 10A | Универсальный диагностический разъём, головное устройство A/V и навигации, электрохромное зеркало, модуль управления A/C, L-Box,AMP Водитель/пассажир CCS Модуль управления модуля управления подогревом сиденья заднего сиденья, модуль управления подогревом сиденья LH/RH, Водитель IMS Модуль управления |
| 10 MODULE | 10A | BCM |
| 2 MULTI MEDIA | 10A | Панель управления, I-Box, передний монитор |
| 1 MEMORY | 10A | Модуль регулировки наклона рулевой колонки & модуль телескопической регулировки рулевой колонки, внешний буззер,BCM, Analog Clock Model управления A/C, Model Manual Management, Security-Head-Head, Class, Model Force/Passenger Door Model LH/RH Модуль управления системой управления системой электроснабжения |
| 1SMART KEY | 10A | Кнопка запуска/остановки двигателя |
| 8 MODULE | 10A | BCM, модуль управления интеллектуальным ключом |
| A/CON | 10A | Блок (PCB#1 - реле нагрузки, датчик CO2, модуль управления A/C |
| P/DOOR PASS | 15A | Замок двери пассажира |
| DOOR LAMP | 10A | Модуль водителя/пассажирской двери, модуль задней двери LH/RH |
| 7 MODULE | 10A | Блок помощи при парковке, проекционный дисплей, часовая пружина рулевого колеса (выключатель дистанционного управления рулевыми колесами) |
| PRESAFETY SEAT BELT | 10A | Модуль преднатяжителя ремня безопасности |
| 3 POWER OUTLET | 20A | Не используется |
| STOP LAMP | 15A | Электронный модуль стоп-сигналов |
| 1 MODULE | 10A | Вход (В+) MCU)), датчик дождя, главный переключатель управления, электрический стояночный переключатель |
| A/BAG | 15A | SRS Модуль управления |
| 1 P/SEAT PASS | 30A | Блок управления сиденьем пассажира |
| INTERIOR LAMP | 10A | Освещение салона, Освещение салона LH/RH, плафон потолочной консоли, передний плафон LH/RH, подсветка пространства для ног водителя/пассажира, освещение багажного отделения LH/RH |
| 2 SMART KEY | 15A | Блок управления Smart Key |
| 1 POWER OUTLET | 20A | Передняя розетка питания& Прикуриватель |
| 6 MODULE | 15A | Фара LH/RH модуль корректора фар, A/T IND. |
| P/WDW LH | 30A | Блок управления стеклоподъёмником водителя, модуль задней двери LH Модуль заднего окна LH |
| SUNROOF | 25A | Электродвигатель шторки |
| BRAKE SWITCH | 10A | Выключатель стоп-сигналов, модуль управления смарт-ключом |
| 2 POWER OUTLET | 20A | Передняя розетка питания& Прикуриватель |
| HTD STRG | 15A | Обогрев рулевого колеса |
| 1 P/SEAT DRV | 30A | Водитель IMS Модуль управления, блок реле сиденья водителя |
| P/DOOR DRV | 15A | Замок двери водителя |
| 2 MODULE | 10A | BCM Модуль управления смарт-ключом, блок Аналоговый блок наверху, головной блок A/V и навигационной системы, модуль Кейборда I-Box, передний монитор, блок управления парковкой |
Моторный отсек
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| ALT | 200A | Генератор, многофункциональное оборудование (BATT) - B+2/ B+5/ MDPS 1/ C/FAN, предохранители — Р/SEAT DRV 2/ P/SEAT RR/ SEAT LUMBAR/ ESC 1/ESC 2 |
| 1 B+ | 60A | IGPM (предохранители — BRAKE SWITCH, устройство для автоматического отсечения тока (образец -INTERIOR LAMP/ MULTI MEDIA 1/ MEMORY 1/ MEMORY 21 MEMORY 3), IPS 1) |
| 3 B+ | 60A | IGPM (предохранители — SMART KEY 1/ SMART KEY 2/ MODULE 1/ B/A HORN, IPS 2/IPS 3/IPS 5/IPS 7) |
| 4 B+ | 60A | IGPM (предохранители — DOOR LAMP/ STOP LAMP, IPS 4/IPS 6) |
| 6 B+ | 60A | Блок (PCB#1 предохранители — ECU 3/ IG2/ MODULE 1) |
| 7 B+ | 80A | Блок (PCB#2 предохранители — HORN/ ACC/ EPB 1/ EPB 2) |
| 2 B+ | 60A | IGPM (предохранители — Р/HANDLE/ P/WDW LH/ P/SEAT PASS 1/ S/HEATER PASS/ MODULE 10/ SUNROOF/ P/DOOR DRV/ P/DOOR PASS) |
| C/FAN | 70A | RLY. 1 (C/Fan Relay) |
| 5 B+ | 80A | Блок (PCB#1 предохранители — BLOWER/ DEICER/ H/LAMP WASHER) |
| MDPS 1 | 125A | Блок MDPS |
| B/UP LAMP | 10A | TCM, датчик диапазонов трансмиссии, задний комбинированный фонарь IN, LH/RH, электрохромное зеркало, A/V и головная группа навигации |
| P/SEAT RR | 30A | Не используется |
| 1 ESC | 40A | ESC Модуль, многоцелевой контрольный соединитель |
| 2 ESC | 40A | ESC Модуль, многоцелевой контрольный соединитель |
| SEAT LUMBAR | 10A | Блоки управления сиденьями водителя/пассажира, водитель/блок поясничной опоры |
| 2 P/SEAT DRV | 25A | Водитель IMS Модуль управления, переключатель регулировки сиденья, реленый блок для сиденья водителя |
| ACTIVE HOOD LH | 30A | Не используется |
| ACTIVE HOOD RH | 30A | Не используется |
| WIPER | 30A | Электродвигатель стеклоочистителя |
| S/HEATER DRV | 25A | Модуль CCS водителя, блок управления подогревом сиденья водителя |
| 4WD | 30A | 4WD ECM |
| 1 PRESAFETY SEAT BELT | 30A | Модуль преднатяжителя ремня безопасности |
| 2 PRESAFETY SEAT BELT | 30A | Модуль преднатяжителя ремня безопасности |
| H/LAMP HI SOL | 10A | Блок (PCB#2 - соленоид дальнего света фар) |
| IG2 | 30A | Реле IG2 |
| 3 ECU | 30A | Реле управления двигателем |
| 1 MODULE | 10A | 4WD ECM, адаптивный круиз-контроль, активная воздушная заслонка |
| 2 WIPER | 10A | Блок (PCB#2 - реле стеклоочистителя) |
| WASHER | 20A | Звуковой сигнал |
| 2 SENSOR | 10A | ECM датчик кислорода #1/#2/#3/#4 |
| 1 SENSOR | 10A | ECM, клапан управления подачей масла #1/#2/#3/#4, клапан адсорбера, клапан продувки, электромагнитный клапан, электромагнитный клапан изменения впуска #1/#2 |
| 3 SENSOR | 10A | ECM Задний блок клапанов (задний насос) |
| 4 SENSOR | 10A | C/Fan Relay, клапан фаз газораспределения (C/Fan Relay, клапан управления фазами газораспределения) G8BE) |
| INJECTOR | 15A | Блок форсунок |
| IGN COIL | 20A | G6DJ: Конденсатор, катушка зажигания #1/#2/#3/#4/5/#6,G8BE: Конденсатор #1/#2, катушка зажигания #1 /#2/#3/#4/#5/#6/#7/#8 |
| DEICER | 20A | Блок (PCB#2 - реле обогрева зоны стеклоочистителей) |
| H/LAMP WASHER | 25A | Омыватель фар |
| 2 A/CON | 10A | Модуль управления A/C |
| BLOWER | 40A | Реле вентилятора |
| IG1 | 40A | Реле IG1 |
| START | 30A | А/Р распределительный блок (RLY. 2 - реле стартера) |
| 1 ECU | 15A | ECM, драйвер форсунок |
| 1 TCU | 20A | TCM |
| 3 ESC | 10A | ESC Модуль, датчик рыскания |
| 3 MODULE | 10A | Радар адаптивного круиз-контроля, активная воздушная заслонка |
| 2 MDPS | 10A | Блок MDPS |
| 5 SENSOR | 10A | G6DJ: Давление масла |
| HORN | 20A | Звуковые сигналы |
| 2 ECU | 10A | ECM, драйвер форсунок, генератор (G8BE) |
| 2 TCU | 15A | TCM Переключатель дальности передачи, 4WD ECM |
| 2 EPB | 15A | Модуль электрического стояночного тормоза |
| 1 EPB | 15A | Модуль электрического стояночного тормоза |
| ACC | 40A | Реле ACC |
Панель предохранителей
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| P/TRUNK | 30A | Блок управления электроприводом багажника |
| P/DOOR RR RH | 15A | Замок задней двери RH |
| 2 DR LOCK | 15A | Модуль пассажирских дверей |
| P/DOOR RR LH | 15A | Замок задней двери LH |
| 3 SPARE | 15A | Резервный предохранитель |
| 1 SPARE | 10A | Резервный предохранитель |
| 2 P/SEAT PASS | 25A | Блок управления сиденьем пассажира |
| F/LID | 10A | Привод лючка топливного бака, аварийный выключатель |
| ECS | 15A | Блок ECS |
| 1 DR LOCK | 10A | Блок управления дверью водителя |
| 5 SPARE | 15A | Резервный предохранитель |
| TRUNK | 10A | Модуль &Power Trunk & |
| S/HEATER RR RH | 20A | Блок управления подогревом заднего сиденья RH |
| FOG LAMP RR | 10A | Не используется |
| AMP | 25A | AMP |
| S/HEATER RR LH | 20A | Блок управления подогревом заднего сиденья LH |
| P/WDW RH | 30A | Блок управления стеклоподъёмником пассажира, блок управления задним стеклоподъёмником RH |
| F/PUMP | 20A | Реле топливного насоса |
| RR HTD | 40A | Обогрев заднего стекла |

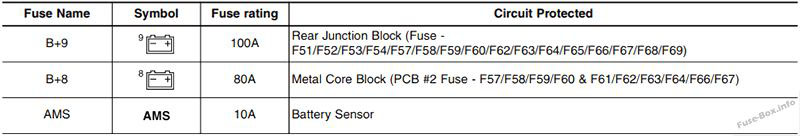

Панель предохранителей аккумуляторной батареи
| Обозначение | Номинал | Защищаемая цепь |
|---|---|---|
| 9 B+ | 100A | Задний блок (предохранители — RR HTD/ P/TRUNK/ ECS/ F/LID/ P/DOOR RR RH/ DR LOCK 2/ P/DOOR RR LH/ AMP/ P/SEAT PASS 2/ DR LOCK 1/TRUNK/ S/HEATER RR RH/ S/HEATER RR LH/ P/WDW RH/ F/PUMP) |
| 8 B+ | 80A | Блок (PCB#2 предохранители — TCU/ ECU 1/ START/ IG 1) |
| AMS | 10A | Датчик аккумуляторной батареи |
