Предохранители и реле Hyundai Ioniq 5 2022-2026

Схемы относятся к указанным годам и вариантам Hyundai Ioniq 5 2022-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.



Электрический кроссовер SUV Hyundai Ioniq 5 выпускается с 2022 года. Здесь приведены схемы блоков предохранителей Hyundai Ioniq 5 2022, 2023, 2024, 2025 и 2026 годов, сведения об их расположении и назначении каждого предохранителя и реле.

Схема предохранителей Hyundai Ioniq 5 (2022-2026)

Hyundai Ioniq 5 (2022-2026)

Расположение блока предохранителей

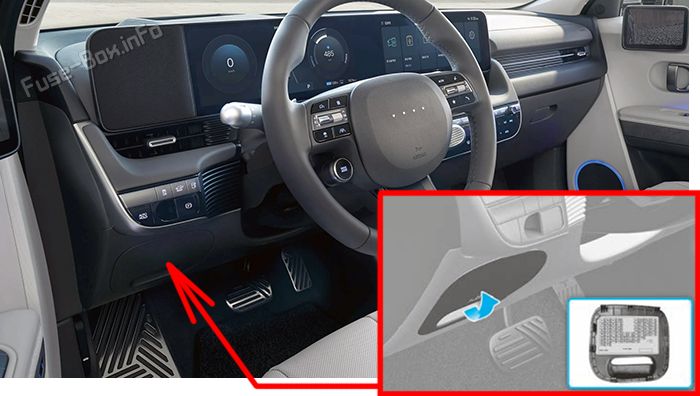

Блок предохранителей в приборной панели

Откройте крышку блока предохранителей.Location of the fuses in the passenger compartment: Hyundai Ioniq 5 (2022-2026)

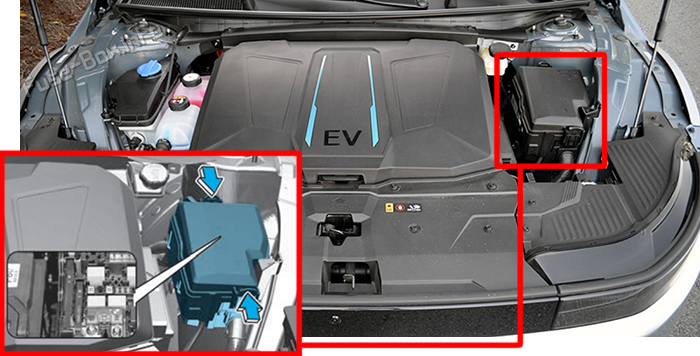

Блок предохранителей в моторном отсеке

Нажмите на фиксаторы и снимите крышку блока предохранителей.Location of the fuses in the motor compartment: Hyundai Ioniq 5 (2022-2026)

блок предохранителей Диаграммы

2022, 2023, 2024

Схема блока предохранителей в приборной панели

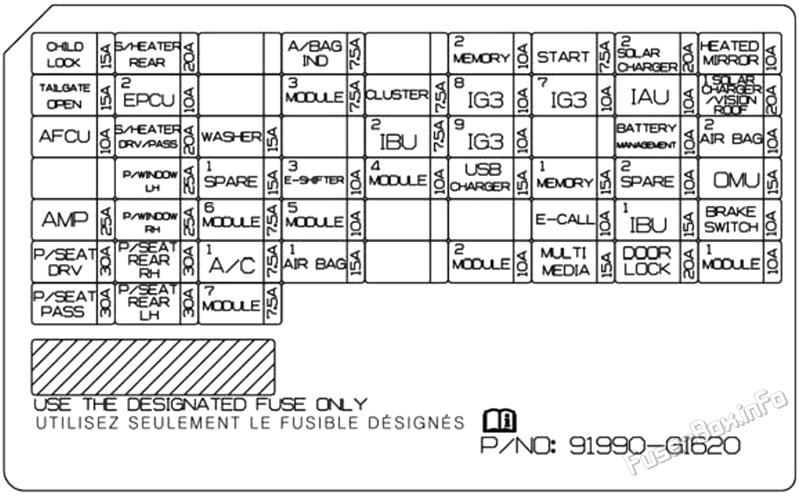

Instrument panel fuse box diagram: Hyundai Ioniq 5 (2022, 2023, 2024)

Назначение предохранителей в приборной панели блок предохранителей (2022-2024)
Обозначение предохранителяНоминалЗащищаемая цепь
Блокировка от детей15AРеле блокировки от детей, отключение блокировки
A/BAG IND7.5AПотолочная консоль
MEMORY210AПроекционный дисплей
START7.5AVCU, IBU
S/CHARGER220ASDC
MIRR HTR10AНаружные зеркала водителя и пассажира
T/GATE15AРеле электропривода подъёмной двери
EPCU210AЗадняя розетка питания
MODULE37.5AМногофункциональный переключатель,IBU, Выключатель стоп-сигналов, блок управления дверью водителя
CLUSTER7.5AПроекционный дисплей, комбинация приборов
IG3 810AV2L Блок,ICCU, VCMS, задний электрический масляный насос,CDM
IG3 710AДатчик температуры в салоне, головное устройство A/V и навигации, A/C PTC отопитель, модуль управления A/C, блок приборов, индикатор высоковольтной зарядки
IAU10AIAU, BLEUNIT
S/CHARGER/VISION ROOF20ASDC, панорамная крыша
AFCU10AAFCU, наружные ручки дверей водителя/пассажира
FRT SEAT HEATER20AБлок управления вентиляцией передних сидений, блок управления подогревом передних сидений
WASHER15AМногофункциональное переключатель
IBU27.5 AIBU
IG3 910ASCU, задний инвертор,BMU
BMS10ABMU
A/BAG210AБлок управления SRS
WIN LH25AМодуль &стеклоподъёмник водителя &, &система безопасности пассажира &, &выключатель &заднего стеклоподъёмника &LH
SPARE115AНе используется
E-SHIFTER310AЭлектронный селектор ATM
MODULE410AПередний радар/задний угловой радар LH/RH, передний/задний инвертор, аварийный выключатель,Блок ADAS ECU движения, VESS Группа, передний радиолокатор, камера спереди,Блок ADAS ECU парковки
USB CHARGER15AПередний зарядный разъём USB No 1, передний зарядный разъём USB No 2
MEM0RY115AРаспределительный блок ICU (образец) F6), Блок приборов, модуль управления A/C, блок освещения
SPARE210AНе используется
OMU15AНаружные зеркала водителя/пассажира, блок управления дверью водителя
AMP25AAMP
WIN RH25AМодуль &система безопасности пассажира &, &система безопасности водителя &, &выключатель &заднего стеклоподъёмника &RH
MODULE67.5AIBU, IAU
MODULE510AДиагностический разъём, электрохромное зеркало, Блок E-CALL, головное устройство A/V и навигации, коммутатор &переключатель панели приборов &, плафон освещения LH/RH, SDC, AMP, беспроводное зарядное устройство, модуль сиденья водителя/пассажира, блок управления вентиляцией передних сидений, блок управления подогревом передних сидений, модуль, заднее сиденье LH/RH Модуль
E-CALL10AНе используется
IBU115AIBU
BRAKE SWITCH10AВыключатель стоп-сигналов,IBU
P/SEAT DRV30AПереключатель электропривода сиденья водителя, блок электропривода сиденья (с IMS)
P/SEAT RR RH30AБлок электропривода заднего сиденья RH Модуль
A/C17.5AМодуль управления A/C
A/BAG115AБлок управления SRS
M0DULE210AAMP, P/E Сегментный блок (розетка питания Реле (сохранение) RLY.11)), IBU, ADAS Группа (паркер), A/V & Навигационная клавиатура, A/V и Навигационная группа
MULTIMEDIA15AНавигационная система
DR LOCK20AЗапирание и отпирание дверей
MODULE110AВыключатель аварийной сигнализации, многофункциональный переключатель, соединитель данных, датчик дождя, распределительный блок (P/R) (реле нагрузки) RLY.9)), динамики дверей водителя/пассажира, плафон освещения, плафон освещения для отдыха задних дверей LH/RH, Блок PTG, заднее сиденье LH/RH Модуль, модуль для водителей/пассажиров с механической мощностью
P/SEAT PASS30AПереключатель электропривода сиденья, блок управления сиденьем пассажира
P/SEAT RR LH30AБлок электропривода заднего сиденья LH Модуль

Блок предохранителей в моторном отсеке

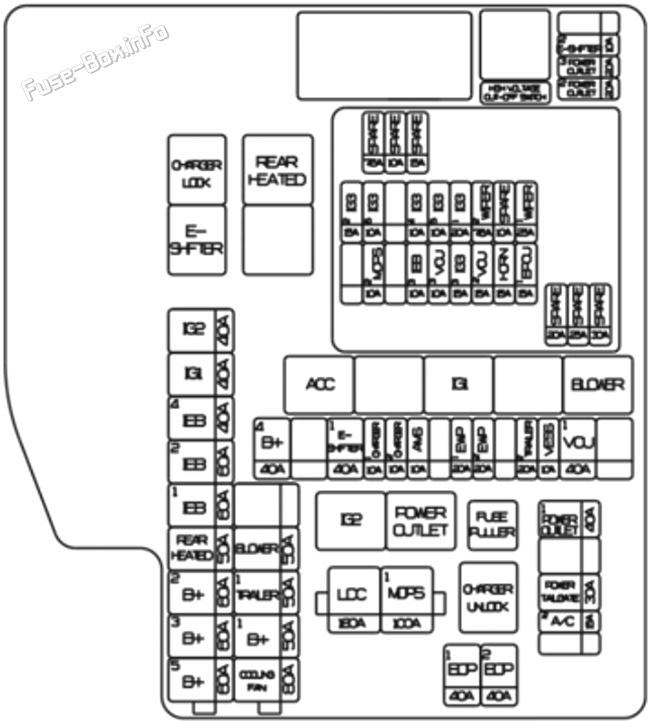

Under-hood fuse box diagram: Hyundai Ioniq 5 (2022, 2023, 2024)

6.11.5 Назначение предохранителей в моторном отделении блок предохранителей (2022-2024)
Обозначение предохранителяНоминалЗащищаемая цепь
LDC180AРаспределительный блок Р/Р (предохранители: F15, F17, F20, F21)
MDPS1100AMDPS Единица
B+560AБлок PCB (IG3 главное реле, предохранители: F1, F2, F3, F4, F6)
B+360AРаспределительный блок ICU (образец):F1, F2, F10, F11, F19, F20, F29, F37, F38, F46, F47, F55, F56)
B+260AСекция ICU (в клетке) IPS1, IPS4, IPS6, IPS8, IPS9, IPS10)
RR HTD50AРаспределительный блок Р/Р (RLY.3)
IEB160AБлок IEB
IEB260AБлок IEB
IEB440AУниверсальный диагностический разъём
IG140AРаспределительный блок Р/Р (RLY.5, RLY.7)
IG240AРаспределительный блок Р/Р (RLY.10)
C/FAN80AЭлектродвигатель вентилятора охлаждения
B+150AСекция ICU (в клетке) IPS2, IPS3, IPS4, IPS5)
TRAILER150AЦепи прицепа
BLOWER50AРаспределительный блок Р/Р (RLY.9)
B+440AICU Блок предохранителей (реле длительной нагрузки, предохранители: F8, F17, F18, F26, F27, F35, F36, F45, F44, F53, F54)
E-SHIFTER140AРаспределительный блок Р/Р (RLY.2, предохранители: F22)
CHARGER110AРаспределительный блок Р/Р (RLY.1, RLY.12), ICCU, VCMS
CHARGER210ACDM
AMS10AДатчик 12В аккумуляторной батареи
EWP120AЭлектрический насос охлаждающей жидкости No 1
EWP220AЭлектрический насос охлаждающей жидкости No 2
TRAILER220AЦепи прицепа
VESS10AБлок VESS
VCU140AVCU
P/OUTLET140AРаспределительный блок Р/Р (RLY.11)
T/GATE30AБлок PTG
A/C215AМодуль управления A/C
E0P140AЗадний электрический масляный насос
E0P240AПередний электрический масляный насос (AWD)
E-SHIFTER210AРаспределительный блок Р/Р (RLY.2), SOU, Электронный селектор ATM
P/OUTLET320AЗадняя розетка питания
P/OUTLET220AПередняя розетка питания
WIPER125AБлок PCB ( & реле стеклоочистителя & )
EPCU115AПередний инвертор (AWD)
HORN15AБлок PCB (ура) Блок PCB (размещение сигнальной сигнализации)
WIPER27.5AIBU
VCU215AVCU
IG3 120AРаспределительный блок ICU (образец):F14, F16, F24)
IG3 315AЭлектрический насос охлаждающей жидкости
IG3 510A3-ходовой клапан охлаждения BMS
VCU310AVCU
IG3 410AКлапан охлаждения A/C, электронный насос No 1, No 2, электронный компрессор A/C
IEB310AУниверсальный диагностический разъёмный коннектор,Блок IEB
IG3 610AВентилятор охлаждения, передний электрический масляный насос (AWD)
MDPS210AMDPS Единица
IG3 215AПередний инвертор (AWD), VCU

2025, 2026

Схема блока предохранителей в приборной панели

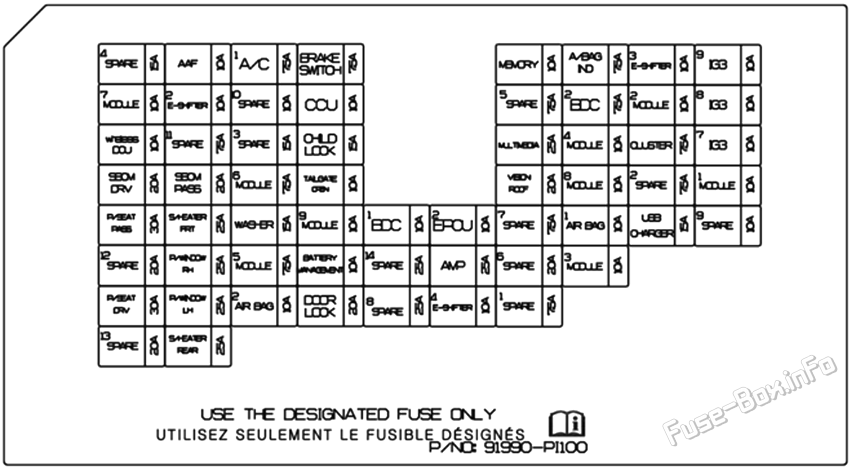

Instrument panel fuse box diagram: Hyundai Ioniq 5 (2025, 2026)

Назначение предохранителей в приборной панели блок предохранителей (2025-2026)
Обозначение предохранителяНоминалЗащищаемая цепь
AAF10AAAF UNIT UPR/LH/RH
A/C17.5AFATC
BRAKE SWITCH7.5ABDC, STOP LAMP SWITCH
MEMORY10AFATC, HUD UNIT, MOOD LAMP(MASTER UNIT, DOOR), WPC, USB JACK, CLUSTER, ADAS PRK ECU, BDC, ADP UNIT, REAR CORNER RADAR
AIRBAG IND7.5AOVERHEAD CONSOLE PAB LAMP
E-SHIFTER310ASCU, SBW LEVER COMPLETE
IG3 910ABMS, REAR INVERTER
MODULE 710AP/WDW MAIN SW, AFCU PASS, AFCU DRV, ICC UNIT
2 E-SHIFTER10ASBW LEVER COMPLETE
CCU10ACCU
BDC 27.5ABDC
MODULE 210ACCU, STOP LAMP SWITCH
IG3 810AICCU, V2L, SEAT SW SCU, VCMS, REAR EOP, CCU
WIRELESS DCU10ADCU
CHILD LOCK15AREAR DOOR LATCH LH/RH
MULTIMEDIA25ACCNC
MODULE 410AICCJJNIT, CCNC, ECM(DCM), WPC, ADP, PSM, AMP
CLUSTER7.5ACLUSTER, HUD UNIT
IG3 710AINCAR SNSR, CCNC, FATC, PTC HTR
SBCM DRV20ASBCM DRIV UNIT
SBCM PASS20ASBCM PASS UNIT
MODULE 67.5A-
TAILGATE OPEN10ATAILGATE LATCH
VISION ROOF20AVISION ROOF ECU
MODULE 87.5AMULTI FUNCTION SW, P/WDW MAIN SW
MODULE 110ACCU, ADAR PRK ECU, BDC, CCNC, KEYBOARD, DCU, PE ROOM J/B P/OUTLET RLY COIL, AMP, ADP
P/SEAT PASS30AP/SEAT PASS
S/HEATER FRT25AFR PASS SEAT HEATER ECU
WASHER15AMULTI FUNCTION SW
MODULE 910ARAIN SNSR, HAZARD SW, MULTI FUNCTION SW, CHARGE DR, PSM, PTG UNIT
BDC 110AUWB BLE MASTER/SLAVE, BDC, UWB REAR LH/RH, UWB FR LH/RH
EPCU210ARRINVERTER
AIRBAG 110AAIRBAG CONTROL UNIT, ODS
USB CHARGER15AUSB CHARGER
P/WINDOW RH25AFR PASS SAFETY ECU, FR PASS P/WDW SW, RR RH P/WDW SW
MODULE 57.5ABDC
BATTERY MANAGEMENT10ABMS
AMP25AAMP
MODULE 310AC/PAD SW, ADAS DRV ECU, FR CAMERA(W/S GLASS) ADAS PRK ECU, RR INVERTER, RR C/RADAR, SCC RADAR FR INVERTER, FR C/RADAR
P/SEAT DRV30AP/SEAT DRV
P/WINDOW LH25AFR DRIV SAFETY ECU, FR DRIV P/WDW SW, RR LH P/WDW SW
AIRBAG 210AAIRBAG CONTROL UNIT
DOOR LOCK20AFR DOOR ACTR DRIV/PASS RR DOOR ACTR LH/RH
E-SHIFTER 410ASCU
S/HEATER RR25AREAR SEAT RH HEATER ECU

Блок предохранителей в моторном отсеке

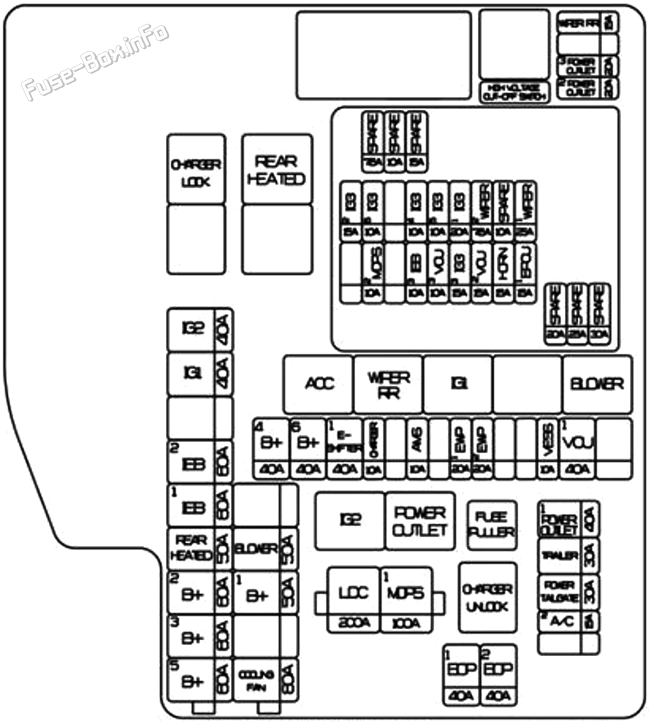

Under-hood fuse box diagram: Hyundai Ioniq 5 (2025, 2026)

6.11.5 Назначение предохранителей в моторном отделении блок предохранителей (2025-2026)
Обозначение предохранителяНоминалЗащищаемая цепь
LDC200AP/R-блок предохранителей (образец:F15, F17, F20, F21)
MDPS1100AMDPS Единица
IG240AIG2 RELAY
IG140AACC RELAY, IG1 RELAY
IEB260AБлок IEB
IEB160AБлок IEB
RR HTD50ARR HTD RELAY
B+260APDC (FS21, FS05, FS13, FS20, FS37, FS04, FS12, FS55, FS47, FS54, FS28)
B+360APDC (FS01, FS58, FS51, FS33, FS59, FS43, FS34, FS02, FS52, FS44, FS25, FS26, FS18, FS10, FS17, FS09)
B+560APCB BLOCK
BLOWER50ABLOWER RELAY
B+150APDC (FS48, FS38, FS36, FS46, FS56, FS53, FS29, FS49)
COOLING FAN80ACOOLING FAN UNIT
RR WIPER15ARR WIPER RELAY
POWER OUTLET320ARR POWER OUTLET
POWER OUTLET220AFR POWER OUTLET
B+440APDC (IPS9, IPS12, IPS11, IPS8, IPS10)
B+640APDC (IPS3, IPS7, IPS2, IPS6, IPS5, IPS1, IPS4)
E-SHIFTER140AE-SHIFTER1 RELAY
CHARGER10ACHARGER LOCK/UNLOCK RELAY, ICCU, VCMS
AMS10ABATT SENSOR
EWP120AEWP BATT 1
EWP220AEWP BATT 2
IG31020AIG3 RELAY
VESS10AVESS UNIT
VCU140AVCU
POWER OUTLET140AP/OUTLET RELAY
TRAILER30ATRAILER
POWER TAILGATE30APOWER TAILGATE MODULE
A/C215AA/C CONTROL MODULE
EOP140ARR EOP
EOP240AFRT EOP
IG3 215AVCU
IG3 610ACOOLING FAN, FRT EOP
IG3 410ACOOL VALVE, FRT INVERTER, EWP1, EWP2, E_COMP
IG3 510A3WAY VALVE
IG3 120APDC (FS24, FS16, FS08)
WIPER27.5AFRT WIPER MOTOR
WIPER125AFRT WIPER MOTOR
MDPS210AMDPS
IEB 310AIEB UNIT
VCU310AVCU
IG3 315ARR PE EWP
VCU 215AVCU
HORN15AHORN RELAY
EPCU115AFRT INVERTER
