Предохранители и реле Hyundai Ioniq 6 2023-2025
Схемы относятся к указанным годам и вариантам Hyundai Ioniq 6 2023-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Среднеразмерный электрический седан Hyundai Ioniq 6 выпускался с 2023 по 2025 год. Здесь приведены схемы блоков предохранителей Hyundai Ioniq 6 2023, 2024 и 2025 годов, сведения об их расположении и назначении каждого предохранителя и реле.
Схема предохранителей Hyundai Ioniq 6 (2023-2025)
Содержание
Блок предохранителей в приборной панели
Блок предохранителей в приборной панели

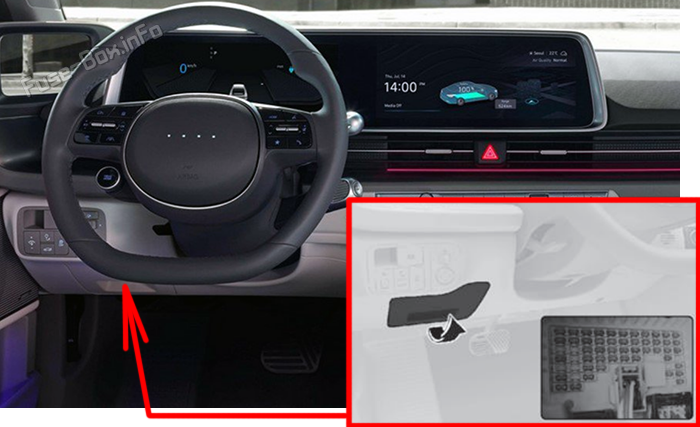

Расположение блока предохранителей

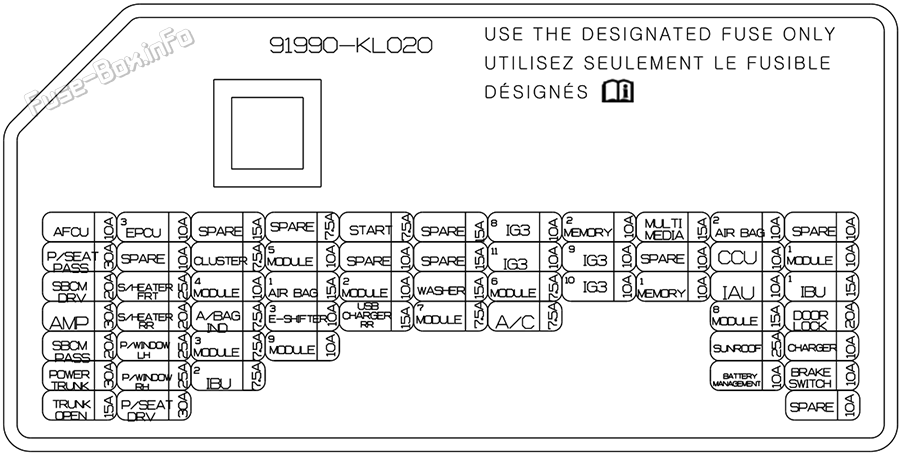

Схема блока предохранителей
| Обозначение предохранителя | Номинал | Защищаемая цепь |
|---|---|---|
| AFCU | 10A | Наружные ручки дверей водителя/пассажира |
| EPCU3 | 10A | Задняя Розетка питания |
| START | 7.5A | IBU.VCU |
| IG3 8 | 10A | Датчик температуры в салоне, модуль управления A/C, отопитель A/C PTC, Комбинация приборов,CCU, Блок AVNT |
| MEMORY 2 | 10A | Комбинация приборов, блок ADAS (парковка) |
| MULTIMEDIA | 15A | Блок AVNT |
| AIRBAG2 | 10A | Блок управления SRS |
| P/SEAT PASS | 30A | Переключатель электропривода и блок управления сиденьем пассажира |
| ADAS DRV | 10A | Не используется |
| CLUSTER | 7.5A | Комбинация приборов, проекционный дисплей |
| MODULE5 | 10A | Диагностический разъём, электрохромное зеркало,Головное устройство AVNT,блок беспроводной зарядки IFS, & & освещение & &LH/RH, AMP, Модуль IMS водителя, блок управления вентиляцией передних сидений, блок управления подогревом передних сидений, блок пассажирских сидений, модуль управления задним сиденьем,Блок ADP (акустический процессор) |
| IG3 11 | 10A | Электронный компрессор A/C |
| IG3 9 | 10A | Задний инвертор,BMU |
| Беспроводной блок DCU1 | 10A | Не используется |
| CCU | 10A | CCU |
| MODULE1 | 10A | Диагностический разъём, выключатель аварийной сигнализации, многофункциональный переключатель, датчик дождя, переключатель режимов & стеклоподъёмник водителя &, & подсветка приборной панели &, модуль управления A/C, переключатель наружных зеркал,UIP датчик,UIP сирена, блок электропривода, двери водителя/пассажира, плафоны No 1/#2, задние двери LH/RH #1/#2 |
| SBCM DRV | 20A | Боковой блок управления кузовом со стороны водителя |
| S/HEATER FRT | 25A | Модуль управления сиденьями с передней вентиляцией, модуль управления подогрева переднего сиденья |
| MODULE4 | 10A | Передний радар/задний угловой радар LH/RH, задний инвертор (система), передняя камера,IBU, Блок ADAS (парковка/движение), переключатель приборной панели,VESS Группа, передний радиолокатор |
| AIRBAG1 | 15A | Блок управления SRS |
| MODULE2 | 10A | Блок ADP (акустический процессор),AMP, IBU, CCU, DCU, Распределительный блок P/R (RLY. 5), Головное устройство AVNT,AVNT Клавиатура,Блок ADAS (паркинг),IAU (блок идентификации) |
| WASHER | 15A | Многофункциональный переключатель |
| MODULE6 | 7.5A | IBU |
| IG3 10 | 10A | SCU, задний электрический масляный насос,VCMS, Блок V2L,ICCU |
| MEMORY1 | 10A | DCU, модуль управления A/C, дисплей головы,ADP Группа (акустический процессор), Блок управления освещением |
| IAU | 10A | IAU (блок идентификации) |
| IBU1 | 15A | IBU |
| AMP | 30A | AMP |
| S/HEATER RR | 20A | Блок управления подогревом заднего сиденья |
| A/BAG IND | 7.5A | Потолочная консоль |
| E-SHIFTER3 | 10A | Электронный переключатель |
| RR USB CHARGER | 25A | Консольный/задний зарядный разъём USB |
| MODULE7 | 7.5A | Блок управления подогревом заднего сиденья |
| A/CON | 7.5A | Блок управления A/C |
| MODULE8 | 15A | Модуль IMS водителя, блок пассажирских сидений |
| DOOR LOCK | 20A | Запирание/отпирание дверей |
| SBCM PASS | 20A | Боковой блок управления кузовом со стороны пассажира |
| P/WINDOW LH | 25A | Выключатель заднего стеклоподъёмника LH, модуль безопасности LH, блок стеклоподъёмника водителя и блоки безопасного управления стеклоподъёмниками водителя/пассажира |
| MODULE3 | 7.5A | Выключатель стоп-сигналов, переключатель электропривода сиденья водителя,IAU (блок идентификации) |
| CCU2 | 10A | CCU, DCU |
| SUNROOF | 25A | Электродвигатель шторки, электродвигатель люка |
| CHARGER | 10A | VCMS, ICCU, блокировка/отключение замка |
| MODULE9 | 10A | CCU |
| TRUNK OPEN | 15A | Не используется |
| PTL | 30A | Блок электрических цепей |
| P/WINDOW RH | 25A | Выключатель заднего стеклоподъёмника LH, модуль безопасности LH, блок стеклоподъёмника водителя и блоки безопасного управления стеклоподъёмниками водителя/пассажира |
| IBU2 | 7.5A | IBU |
| BMS | 10A | BMU |
| BRAKE SWITCH | 10A | Выключатель стоп-сигналов,IBU |
| P/SEAT DRV | 30A | Переключатель электропривода сиденья водителя, водитель IMS Модуль |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

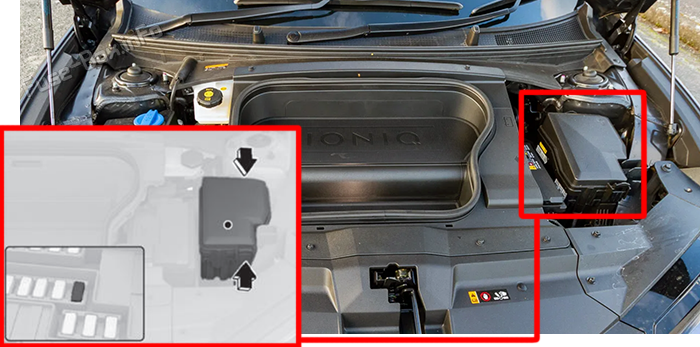

Расположение блока предохранителей

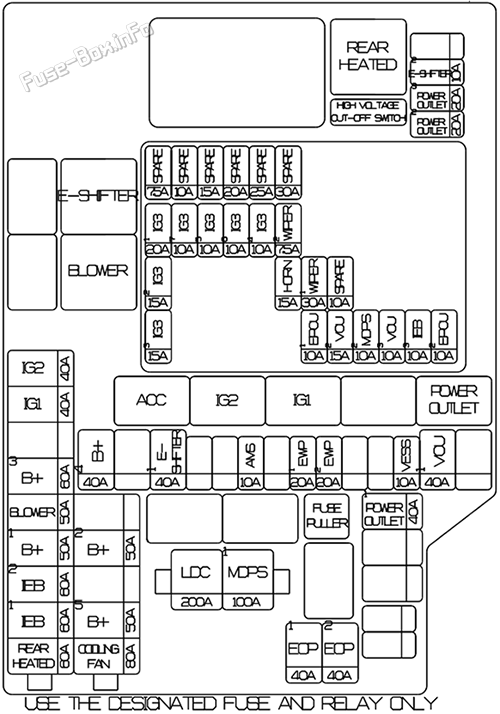

Схема блока предохранителей
| Обозначение предохранителя | Номинал | Защищаемая цепь Δ |
|---|---|---|
| LDC1 | 200A | ICCU (LDC), распределительный блок P/R (предохранители):Розетка питания 1, EOP1, EOP2, LDC2) |
| MDPS1 | 100A | Блок MDPS |
| COOLING FAN | 80A | Электродвигатель вентилятора охлаждения |
| B+5 | 50A | Блок PCB (главное реле, предохранители: VCU2, EPCU1, WIPER1, B/A HORN, HORN) |
| B+2 | 50A | Распределительный блок ICU (образец):IPS5, IPS7, IPS8, IPS9) |
| RR HTD | 60A | Распределительный блок Р/Р (RLY. 10) |
| IEB1 | 60A | Блок IEB |
| IEB2 | 50A | Блок IEB |
| B+1 | 50A | Распределительный блок ICU (образец):IPS1, IPS2, IPS3, IPS4, IPS6) |
| BLOWER | 50A | Распределительный блок Р/Р (RLY. 9) |
| B+3 | 60A | Распределительный блок ICU (образец:F1, F2, F12, F13, F23, F24, F34, F35, F43, F44, F49, F50, F55) |
| IG1 | 40A | Распределительный блок Р/Р (RLY. 1, RLY. 3) |
| IG2 | 40A | Распределительный блок Р/Р (RLY. 2) |
| B+4 | 40A | ICU Распределительный блок (реле длительной нагрузки, предохранители: F10, F11, F21, F22, F33, F41, F42, F47, F48, F52, F53) |
| E-SHIFTER1 | 40A | Распределительный блок Р/Р (RLY. 8, предохранители: F13) |
| AMS | 10A | Аккумуляторная батарея 12 В |
| EWP1 | 20A | Электрический насос охлаждающей жидкости No 1 (батарея HV) |
| EWP2 | 20A | Электрический насос охлаждающей жидкости No 2 (батарея HV) |
| VESS | 10A | Блок VESS |
| VCU1 | 40A | VCU |
| POWER OUTLET1 | 40A | Распределительный блок Р/Р (RLY. 5) |
| EOP1 | 40A | Задний электрический масляный насос |
| EOP2 | 40A | Передний электрический насос охлаждающей жидкости |
| E-SHIFTER2 | 10A | SCU, электронный селектор трансмиссии, распределительный блок P/R (RLY. 8) |
| POWER OUTLET3 | 20A | Задняя Розетка питания |
| POWER OUTLET2 | 20A | Передняя Розетка питания |
| IG31 | 20A | Распределительный блок ICU (образец:F7, F18, F19, F30) |
| IG3 2 | 15A | Передний инвертер (AWD) |
| IG3 3 | 15A | Электрический насос охлаждающей жидкости |
| IG3 4 | 10A | VCU |
| IG3 5 | 10A | A/C Клапан охлаждения, электрический насос охлаждающей жидкости No 1, No 2 |
| IG3 6 | 10A | 3-ходовой клапан охлаждения BMS |
| IG3 7 | 10A | Вентилятор охлаждения, передний электрический масляный насос (AWD) |
| EPCU1 | 10A | Передний инвертер (AWD) |
| EPCU2 | 10A | Передний инвертер (AWD) |
| VCU2 | 10A | VCU |
| VCU3 | 10A | VCU |
| WIPER1 | 30A | Блок PCB ( & реле стеклоочистителя & ) |
| WIPER2 | 7.5A | IBU |
| HORN | 10A | Блок PCB (реле звукового сигнала) |
| IEB3 | 10A | Блок IEB |
| MDPS2 | 10A | Блок MDPS |
