Предохранители и реле Hyundai Kona 2024-2026
Схемы относятся к указанным годам и вариантам Hyundai Kona 2024-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
В статье рассмотрен Hyundai Kona второго поколения, выпускаемый с 2024 года. Здесь приведены схемы блоков предохранителей Hyundai Kona 2024, 2025 и 2026 годов, сведения об их расположении и назначении каждого предохранителя и реле.
Схема предохранителей Hyundai Kona 2024-2026
Содержание
Расположение блока предохранителей
Расположение блока предохранителей

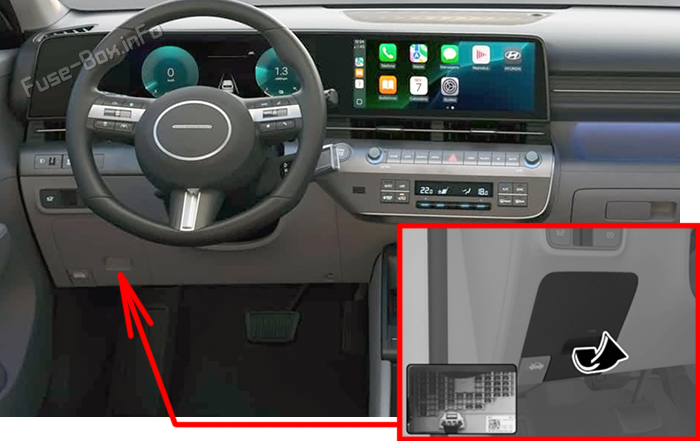

Комбинация приборов блок предохранителей
Откройте крышку блока предохранителей.

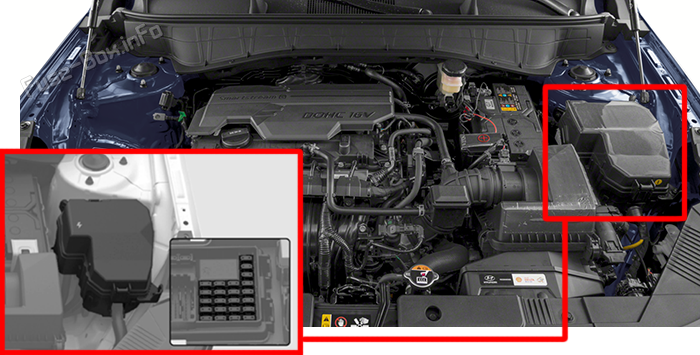

Блок предохранителей в моторном отсеке
Нажмите на фиксаторы и снимите крышку блока предохранителей.
Схемы блоков предохранителей
Схемы блоков предохранителей
2024, 2025, 2026

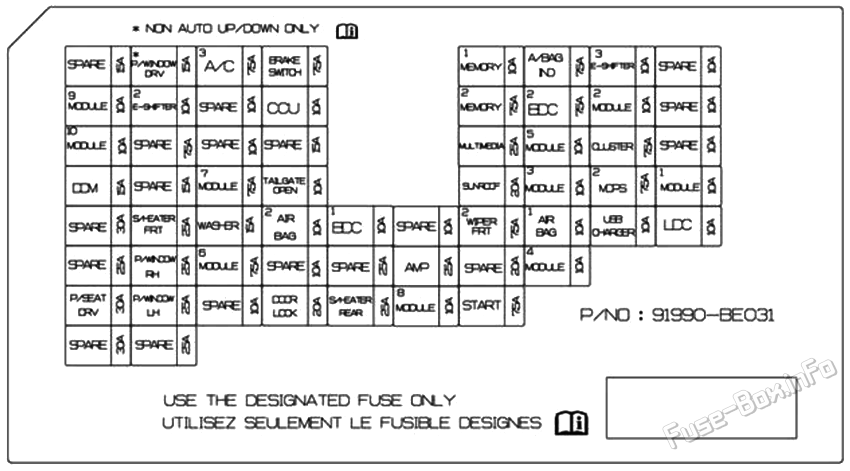

Комбинация приборов Схема блока предохранителей
| Обозначение предохранителя | Номинал | Защищаемая цепь |
|---|---|---|
| SPARE | По номиналу | Не используется |
| MODULE 9 | 10A | Датчик дождя, диагностический разъём, выключатель аварийной сигнализации,BDC |
| MODULE 10 | 10A | Внутрисалонная камера (ICC) |
| DDM | 15A | Блок управления дверью водителя |
| P/SEAT DRV | 30A | Переключатель электропривода сиденья водителя |
| P/WINDOW DRV | 15A | Распределительный блок (стеклоподъёмник водителя No 1/#2 Relay) |
| E-SHIFTER2 | 10A | SCU, электронный селектор ATM |
| S/HEATER FRT | 25A | Блок управления вентиляцией передних сидений, блок управления подогревом сидений |
| P/WINDOW RH | 25A | Выключатель заднего стеклоподъёмника RH, переключатель стеклоподъёмника пассажира, блок безопасного управления стеклоподъёмником пассажира |
| P/WINDOW LH | 25A | Выключатель заднего стеклоподъёмника LH Модуль & Безопасное управление стеклоподъёмником водителя & |
| A/C 3 | 7.5A | Распределительный блок А/Р (реле PTC 1/2), модуль управления A/C, датчик воздуховода |
| MODULE 7 | 7.5A | Литиевая вспомогательная аккумуляторная батарея 12 В |
| WASHER | 15A | Многофункциональный переключатель |
| MODULE 6 | 7.5A | BDC |
| BRAKE SWITCH | 7.5A | BDC: Выключатель стоп-сигналов |
| CCU | 10A | CCU |
| TAILGATE OPEN | 10A | PDC (цепь заднего стеклоочистителя) |
| AIRBAG 2 | 10A | Блок управления SRS |
| DOOR LOCK | 20A | PDC (реле запирания/отпирания дверей, двухступенчатое отпирание) |
| BDC1 | 10A | BDC, Селектор ATM |
| S/HEATER REAR | 25A | Блок управления подогревом сиденья |
| AMP | 25A | С ISG: преобразователь DC-DC W/O ISG: AMP |
| MODULE 8 | 10A | Наружные ручки Smart Key водителя/пассажира, модуль & наружная ручка &, & электропривод двери багажника & |
| MEMORY 1 | 10A | Блок ADAS (парковка), Комбинация приборов, комбинация приборов, блок освещения, блок освещения, блок освещения, блок освещения, блок освещения, блок освещения, блок освещения, блок освещения, блок освещения, комбинация приборов, комбинация приборов, блок управления функциями автомобиля,преобразователь DC-DC, модуль управления A/C, подсветка дверей водителя/пассажира |
| MEMORY 2 | 7.5A | DCU |
| MULTIMEDIA | 25A | С ISG: преобразователь DC-DC W/O ISG: блок CCNC |
| SUNROOF | 20A | Электродвигатель солнцезащитной шторки, электродвигатель люка |
| WIPER FRT 2 | 7.5A | BDC, Блок PCB (стеклоочиститель) LOW реле) |
| START | 7.5A | W/O SBW: Датчик диапазонов трансмиссии С SBW: BDC, блок пересадки (реле стартера) |
| A/BAG IND | 7.5A | Панель потолочной консоли |
| BDC 2 | 7.5A | BDC |
| MODULE 5 | 10A | AMP, CCNC головное устройство, внутрисалонная камера ICC преобразователь DC-DC, модуль управления A/C, диагностический разъём, электрохромическое зеркало, навесный консол Кейпад, блок беспроводной зарядки смартфона,Селектор ATM IND.. переключатель сиденья водителя/пассажира |
| MODULE 3 | 10A | Блок управления дверью водителя, переключатель передней консоли, индикатор педали IND., индикатор ремня безопасности |
| AIR BAG 1 | 10A | Блок управления SRS, датчик присутствия пассажира |
| MODULE 4 | 10A | AWD ECM, Блок ADAS (парковка), Задний угловой радар LH/RH, передняя камера, переключатель режимов |
| E-SHIFTER 3 | 10A | SCU, электронный селектор ATM |
| MODULE 2 | 10A | CCU: Выключатель стоп-сигналов |
| CLUSTER | 7.5A | Комбинация приборов |
| MDPS2 | 7.5A | Блок MDPS |
| USB CHARGER | 10A | Передний зарядный разъём USB, задний зарядный разъём USB |
| MODULE 1 | 10A | Блок ADAS (парковка), передняя клавиша Консола,BDC, DCU, CCU, преобразователь DC-DC,AMP, Блок CCNC |
| LDC | 10A | Головное устройство CCNC, блок беспроводной зарядки смартфона,Разъём USB, модуль управления A/C, комбинация приборов,Блок ADAS (парковка), Задний угловой радар LH/RH |

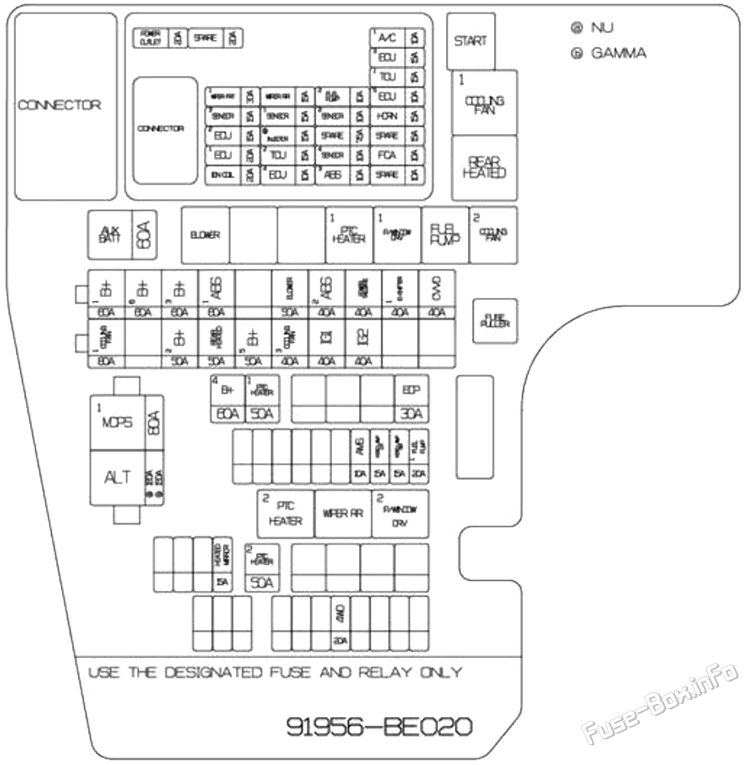

Блок предохранителей в моторном отсеке Схема
| Обозначение предохранителя | Номинал | Защищаемая цепь |
|---|---|---|
| MDPS1 | 80A | Блок MDPS |
| ALT | 150A | Smartstream G 1.6 T-GDi: блок предохранителей E/R (Fuse - 4WD,PTC HEATER2) |
| 180A | Smartstream G 2.0 Atkinson: распределительный блок E/R (Fuse - 4WD,PTC HEATER2) | |
| COOLING FAN 1 | 80A | Smartstream G 1.6 T-GDi: блок управления вентилятором охлаждения |
| B+2 | 50A | PDC (IPS9 (4CH), IPS11 (2CH), IPS12 (4CH)) |
| REAR HEATED | 50A | Блок обогрева заднего стекла |
| B+5 | 50A | PDC (предохранители — AMP, MODULE8, AIRBAG2, SUNROOF) |
| COOLING FAN 3 | 40A | Smartstream G 2.0 Atkinson: распределительный блок E/R (Cooling Fan 1/2 Reley) |
| IG1 | 40A | Блок PCB (реле ACC,IG1 реле) |
| IG2 | 40A | Распределительный блок (реле стартера),Блок PCB (IG2 реле) |
| B+1 | 60A | PDC (IPS3 (4CH), IPS7 (2CH), IPS4 (1CH), IPS2 (2CH), IPS6 (2CH), IPS5 (1CH)) |
| B+6 | 60A | Блок PCB (главное реле, передний стеклоочиститель, флюиды -TCU1, ECU5, ECU3, HORN, A/C) |
| B+3 | 60A | PDC (предохранители — MODULE9, P/SEAT DRV, S/HEATER FRT, DDM, E-SHIFTER2, MODULE10, P/WINDOW DRV, P/WINDOW LH/RH) |
| ABS1 | 60A | Блок ESP |
| BLOWER | 50A | Распределительный блок (реле топливного насоса) |
| ABS 2 | 40A | Блок ESP управления, универсальный диагностический разъём |
| POWER TAILGATE | 40A | Модуль & электропривод двери багажникаа & |
| E-SHIFTER 1 | 40A | SCU (связь с блоком управления по проводной шине) |
| CWD | 40A | Привод CWD |
| AUX BATTERY | 60A | Литиевая вспомогательная аккумуляторная батарея 12 В |
| B+4 | 60A | PDC (предохранители — BDC1, CCU, DOOR LOCK, BRAKE SWITCH, TAILGATE OPEN, S/HEATER REAR, IPS13 (1CH)) |
| PTC HEATER 1 | 50A | Распределительный блок А/Р (реле отопителя PTC) |
| EOP | 30A | Электрический масляный насос |
| AMS | 10A | Датчик аккумуляторной батареи |
| HEAD LAMP LH | 15A | Фара LH |
| HEAD LAMP RH | 15A | Фара RH |
| FUEL PUMP 1 | 20A | Распределительный блок (топливный насос) |
| HEATED MIRROR | 15A | Электропривод наружных зеркал водителя/пассажира,ECM |
| PTC HEATER 2 | 50A | Распределительный блок А/Р (реле отопителя PTC 2) |
| 4WD | 20A | AWD ECM |
| POWER OUTLET | 20A | Розетка питания |
| WIPER FRT1 | 30A | Блок PCB (спереди с низким уклоном), электродвигатель переднего стеклоочистителя |
| SENSOR 3 | 15A | Smartstream G 1.6 T-Gdi: блок управления вентилятором охлаждения |
| ECU 2 | 15A | ECM |
| ECU 1 | 20A | ECM/PCM |
| IGN COIL | 20A | Катушки зажигания #1/#2/#3/#4 |
| WIPER RR | 15A | Электродвигатель заднего стеклоочистителя |
| SENSOR 1 | 15A | Датчики кислорода (верхний/нижний) |
| INJECTOR | 15A | Smartstream G 2.0 Aткинсон: форсунки #1/#2/#3/#4 |
| TCU 2 | 15A | Smartstream G 1.6 T-Gdi:TCM Smartstream G 2.0 Atkinson: Inhibitor |
| ECU 4 | 10A | Smartstream G 1.6 T-Gdi:ECM, CVVD актуатор, Smartstream G 2.0 Аткинсон:PCM |
| FUEL PUMP 2 | 10A | Распределительный блок (топливный насос) |
| SENSOR 2 | 10A | Smartstream G 1.6 T-GDi:Блок PCB (реле A/C),управление электромагнитным клапаном RCV, электромагнитным клапаном редуктора, электромагнитным клапаном регулировки фаз, клапаном управления подачей масла No 1/#2, клапаном адсорбера, датчиком уровня масла Smartstream G 2.0 Аткинсон:Блок PCB (реле A/C), блок E/R (Coling Fank 1/2 Relay), клапан адсорбера, клапан управления подачей масла No 1/#2, датчик уровня масла, электромагнитный клапан продувки, электромагнитный клапан изменения впуска, клапан регулировки давления масла |
| SENSOR 4 | 10A | Электрический масляный насос |
| ABS 3 | 10A | ESC Модуль управления, универсальный диагностический разъём |
| A/C1 | 10A | Блок PCB (реле A/C) |
| ECU 3 | 10A | ECM/PCM |
| TCU 1 | 15A | Smartstream G 1.6 T-Gdi:TCM Smartstream G 2.0 Аткинсон:PCM |
| ECU 5 | 10A | Smartstream G 1.6 T-Gdi:ECM |
| HORN | 15A | Блок PCB (реле звукового сигнала) |
| FCA | 10A | Передний радар |
