Предохранители и реле Hyundai Kona EV 2024-2025

Схемы относятся к указанным годам и вариантам Hyundai Kona EV 2024-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.



В этой статье рассматривается Hyundai Kona EV второго поколения, выпускаемый с 2024 года. Здесь представлены схемы блоков предохранителей для Hyundai Kona EV 2024 и 2025, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.

Схема предохранителей Hyundai Kona Electric 2024-2025

Hyundai Kona EV (2024-2025)

Расположение блока предохранителей

Комбинация приборов блок предохранителей

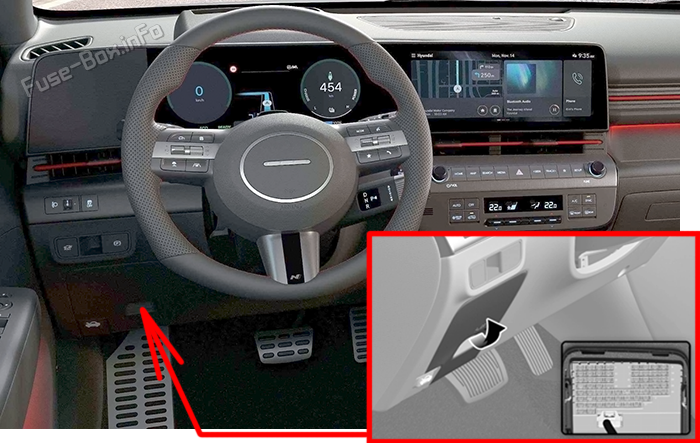

Откройте крышку блока предохранителей.Location of the fuses in the passenger compartment: Hyundai Kona EV (2024-2025)

Блок предохранителей в моторном отсеке

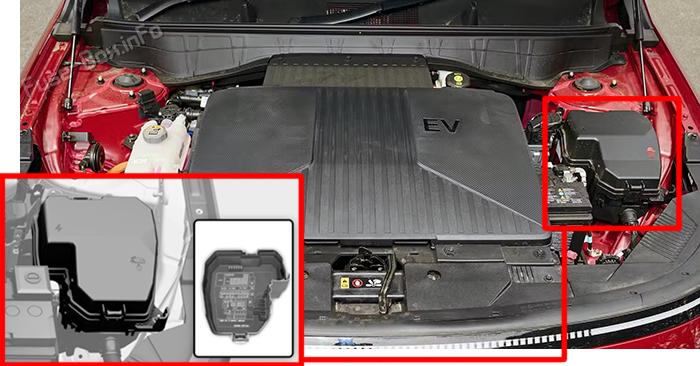

Нажмите на фиксаторы и снимите крышку блока предохранителей.Location of the fuses in the motor compartment: Hyundai Kona EV (2024-2025)

Схемы блоков предохранителей

2024, 2025

ИнстsСплетни Схема блока предохранителей

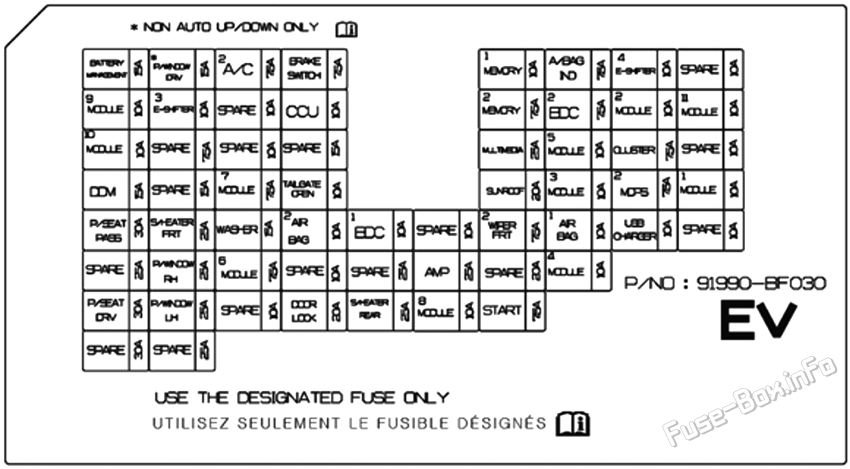

Instrument panel fuse box diagram: Hyundai Kona EV (2024-2025)

Назначение предохранителей в приборной панели блок предохранителей (2024-2025)
Обозначение предохранителяНоминалЗащищаемая цепь
BATTERY MANAGEMENT15ABMU
P/WINDOW DRV15AБлок реле RLY. 8, RLY. 13)
A/C 27.5AБлок управления A/C
BRAKE SWITCH7.5ABDC: Выключатель стоп-сигналов
MEMORY 110AADAS Группа (паркинг), водитель/пассажираная лампа, кластерная группа, лампа & Муд &, блок & Муд &, блок & Муд &, модуль управления системой & А/С &
A/BAG IND7.5APAB OFF IND
E-SHIFTER 410ASCU, Электронный селектор ATM
MODULE 910AДатчик дождя, диагностический разъём, выключатель аварийной сигнализации,BDC
E-SHIFTER 310ASBW Узел
CCU10ACCU
MEMORY 27.5ADCU
BDC 27.5ABDC
MODULE 210AВыключатель стоп-сигналов,CCU
MODULE 1110ACONSOLE SW (SEAT HEAT, VENT SW), CLUSTER, CCNC, A/CON, PTC
MODULE 1010A-
MULTIMEDIA25ACCNC Группа
MODULE 510AПереключатель с помощью катаклизмов, голова L amp LH/RH, AMP, Головное устройство CCNC, диагностический разъём, электрохромное зеркало
CLUSTER7.5AГруппа
DDM15AЭлектропривод наружного зеркала водителя, модуль двери водителя
MODULE 77.5A-
TAILGATE OPEN10APDC (Открыть реле врата)
SUNROOF20AЭлектродвигатель солнцезащитной шторки, электродвигатель люка
MODULE 310AБлок управления дверью водителя, блок беспроводного зарядного устройства для смартфона, пассажирский пусковой мешок IND. & Пояс сиденья ind er Лампа
MDPS27.5AБлок MDPS
MODULE 110AADAS Группа (паркинг), передняя клавиша Консола,BDC, DCU, CCU, AMP, CCNC Группа
P/SEAT PASS30AПереключатель электропривода сиденья пассажира
S/HEATER FRT25AБлок управления вентиляцией передних сидений, блок управления подогревом сидений
WASHER15AМногофункциональный переключатель
AIRBAG 210AБлок управления SRS
BDC 110ABDC
WIPER FRT 27.5ABDC, Блок PCB (стеклоочиститель) LOW реле)
AIRBAG 110AБлок управления SRS,ODS
USB CHARGER10AПередний зарядный разъём USB, задний зарядный разъём USB
P/WINDOW RH25AВыключатель заднего стеклоподъёмника RH Модуль & Безопасное управление стеклоподъёмником пассажира &, переключатель & Стеклоподъёмник пассажира &
MODULE 67.5ABDC
AMP25AAMP
MODULE 410AADAS Unit (Паркер), Задний угловой радар LH/RH, передняя камера, аварийный выключатель,ADAS UNIT (DRV)
P/SEAT DRV30AПереключатель электропривода сиденья водителя
P/WINDOW LH25AВыключатель заднего стеклоподъёмника LH Модуль & Безопасное управление стеклоподъёмником водителя &
DOOR LOCK20APDC (Дверь запирается/отключается)
S/H EATER REAR25AБлок управления подогревом сиденья
MODULE 810AНаружные ручки Smart Key водителя/пассажира,Блок VESS, модуль & электропривод двери багажника &
START7.5ABDC, VCU

Блок предохранителей в моторном отсеке Схема

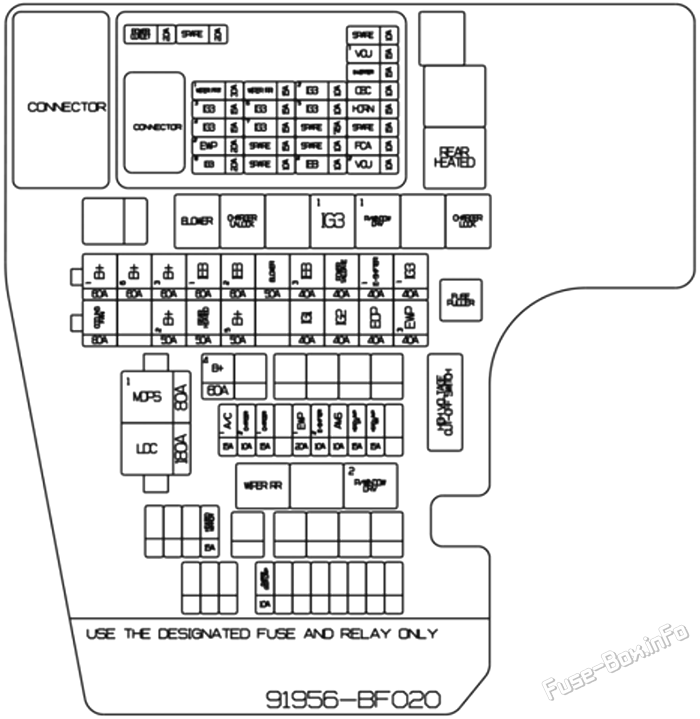

Under-hood fuse box diagram: Hyundai Kona EV (2024-2025)

6.4.2 Назначение предохранителей в моторном отделении блок предохранителей (2024-2025)
Обозначение предохранителяНоминалЗащищаемая цепь
MDPS180AБлок MDPS
LDC180ACHARGE DOOR LAMP
COOLING FAN80AБлок управления вентилятором охлаждения
B+250APDC (IPS9 (4CH), IPS11 (2CH), IPS12 (4CH))
REAR HEATED50AБлок реле RLY. 3)
B+550APDC (предохранители — F29, F36, F48, F56)
IG140AБлок PCB (реле ACC,IG1 реле)
IG240AБлок PCB (IG2 реле)
EOP40AПередний электронный насос
EWP 340AЭлектронный насос и клапан охлаждения
B+160APDC (IPS3 (4CH), IPS7 (2CH), IPS4 (1CH), IPS2 (2CH), IPS6 (2CH), IPS5 (1CH))
B+660AБлок PCB (IG3 Главный реле, Вайпер Фронт Релай, предохранители — F19, F20, F21, F22, F23)
B+360APDC (предохранители — F1, F2, F9, F10, F17, F25, F26, F33, F34, F44, F51, F52)
IEB 160AIEB
IEB 260AIEB
BLOWER50AБлок реле RLY. 4)
IEB 340AУниверсальный диагностический разъём
POWER TAILGATE40AМодуль & электропривод двери багажникаа &
E-SHIFTER 140ASCU
IG3 140ACOOLANT HUB RLY (Распределительный блок в машинной комнате (RLY. 7))
B+460APDC (предохранители — F4, F12, F28, F37, F54, F55, IPS13 (1CH), длительная защелка нагрузки
A/C 115AБлок управления A/C,BATT EXV
CHARGER 210ACHARGE LOCK/UNLOCK RLY (Распределительный блок в машинной комнате (RLY. 5,10))
CHARGER 115ACDM
EWP 120AEWP
E-SHIFTER 210ASCU
AMS10A12 Вентилятор батареи
HEAD LAMP LH15AФара LH
HEAD LAMP RH15AФара RH
HEATED MIRROR15AЭлектропривод наружных зеркал водителя/пассажира
CHARGE DOOR LAMP10ACHARGE DOOR LAMP
POWER OUTLET20AРозетка питания
WIPER FRT130AБлок PCB (спереди с низким уклоном), электродвигатель переднего стеклоочистителя
IG3 315AVCU, INVERTER
IG3 415ASOU
EWP 220AEWP
IG3 820APDC (предохранители — F16)
WIPER RR15AАвтомобильный блок RLY 11)), электродвигатель заднего стеклоочистителя
IG3 615A3 WAY VALVE, EOP
IG3 715AVCMS, ICCU, CCU, CDM
IG3 210ABMS
IG3 510AE-COMP, COOLING FAN, блок перевалки автозалов (RLY.7)
IEB 410AIEB, универсальный диагностический разъём
VCU 115AVCU
INVERTER15AINVERTER
OBC10AVCMS, ICCU
HORN15AБлок PCB (реле звукового сигнала)
FCA10AПередний радар
VCU 210AVCU
