Предохранители и реле Hyundai Santa Fe MX5 2024-2026

Схемы относятся к указанным годам и вариантам Hyundai Santa Fe MX5 2024-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.



В этой статье рассматривается Hyundai Santa Fe пятого поколения (MX5), выпускаемый с 2024 года. Здесь представлены схемы блоков предохранителей для Hyundai Santa Fe 2024, 2025 и 2026 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.

Схема предохранителей Hyundai Santa Fe 2024-2026

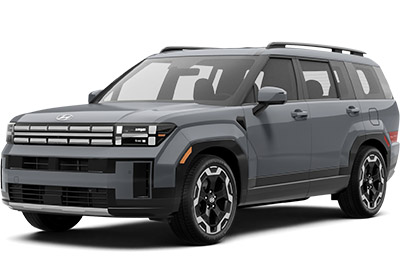

Hyundai Santa Fe (2024-2026)

Расположение блоков предохранителей

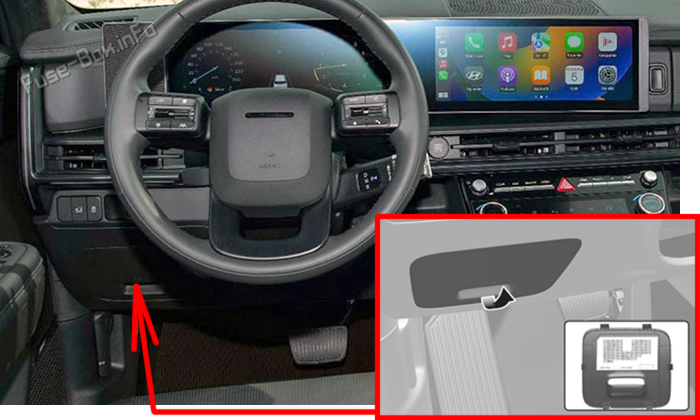

Блок предохранителей в панели приборов

Откройте крышку блока предохранителей.Location of the fuses in the passenger compartment: Hyundai Santa Fe (2024-2026)

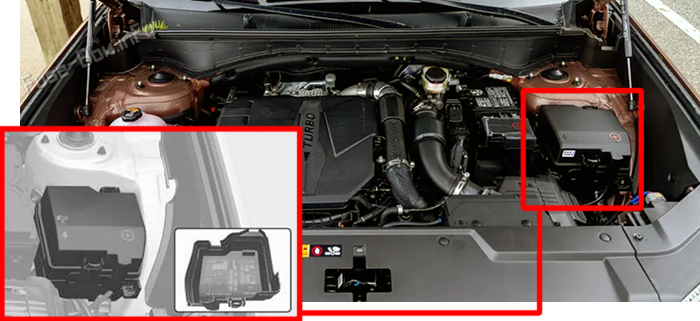

Блок предохранителей в моторном отсеке

Снимите крышку блока предохранителей: нажмите на фиксаторы и потяните крышку вверх.Location of the fuses in the engine compartment: Hyundai Santa Fe (2024-2026)

Схемы блоков предохранителей (негибридные версии)

2024, 2025, 2026

Блок предохранителей в панели приборов Схема

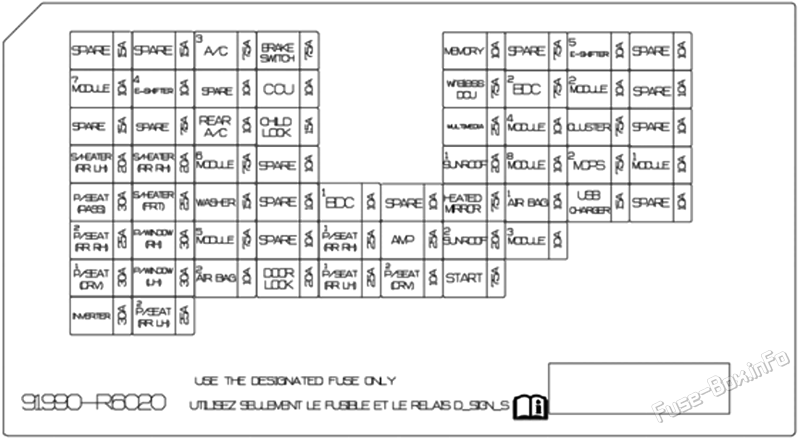

Instrument panel fuse box diagram: Hyundai Santa Fe (2024, 2025, 2026)

Назначение предохранителей в блоке панели приборов (2024-2026)
Обозначение предохранителяНоминалЗащищаемая цепь
AAF15AАктивный воздушный пашина (верхняя часть) LH/RH ниже)
A/C 37.5AРаспределительный блок А/Р (PTC"Хотер Реле"
Автоматически A/C: передний модуль управления A/C, датчик температуры внутри автомобиля, передний блок управления A/C
Руководство A/C: передний модуль управления A/C
BRAKE SWITCH7.5ABDC: Выключатель стоп-сигналов
MEMORY10AЗадний модуль управления A/C, блок распознавания отпечатков пальцев,BDC, Infotainment Jack Assembly, передний модуль управления A/C,CDCU, дисплей головы, блок с лампой, радар с передним углом LH/RH, фонарь водителя/пассажирского туловища, задний люк задней двери LH/RH, водитель/пассенгерский дверной люк, лампа Муд (монитор)
С AMP: понижающий DC-DC преобразователь (AMP)
Автоматическая A/C: передняя контрольная панель A/C
E-SHIFTER 510AЭлектронный селектор ATM 10A
M0DULE 710AБлок предохранителей (реле) (реле вентилятора) для подключения данных, выключатель аварийной сигнализации, датчик дождя, камера в кабине (замкнутый) ICC) Подразделение, блок подъёма мощности, водитель/пассажирский двигатель с внешним зеркалом, водитель/пассажирский смарт-ключ с внешним приводом, подразделение поддержки подвески, переключатель сидений водителя/пассажира, модуль сидений водителя/пассажира, модуль дверной системы водителя, модуль управления системой нагрева пассажирских сидений, модуль управления системой вентиляции сиденья пассажиров
E-SHIFTER 410AЭлектронный селектор ATM
CCU10ACCU
BDC27.5ABDC
MODULE 210ACCU: Выключатель стоп-сигналов
REAR A/C10AЗадний модуль управления A/C
CHILD LOCK15AДетский шлюз/отблокировка реле
MULTIMEDIA25AW/O AMP: понижающий DC-DC преобразователь
MODULE 410AМодуль электропривода сиденья водителя,AMP, потолочная консоль в сборе, Электрохромное зеркало, распознавание отпечатков пальцев,Головное устройство CCNC, понижающий DC-DC преобразователь, соединитель для передачи данных, модуль управления передней частью A/C, выключатель беспроводной зарядки #1/ #2
С A/C: передняя контрольная панель A/C
CLUSTER7.5AГруппа по тематическим блокам, дисплей & Глава вверх &
S/HEATER (RR LH)20A2ND Модуль управления механическим сиденьем LH
S/HEATER (RR RH)20A2ND Модуль управления прибором для обогрева сидений, 2ND модуль управления прибором для обогрева сидений
MODULE 67.5AAC Модуль инвертеров,AC Инвертер выключен, глава лампы LH/RH 12В Вспомогательная батарея Литиум
SUNROOF 120AПередняя крыша
MODULE 810AБлок управления дверью водителя
MDPS 2 7.5AMDPS Группа (рулевое управление двигателя)
MODULE110AБлок ADAS (паркинг),BDC, CCU, DCU, CCNC Клавиатура, низкая DC-DC Преобразователь
P/SEAT (PASS)30AПереключатель электропривода сиденья пассажира
S/HEATER (FRT)25AВ/О электропривод сиденья: модуль управления нагревом пассажирских сидений,
С механическим сиденьем: модуль управления пассажирским воздуходувкой
WASHER15AМногофункциональный переключатель
BDC110AУмный ключ водителя/пассажира Сайт Снаружи Рука, Блютус, Задняя UWB Единица LH/RH Спереди UWB Единица LH/RH, BDC
беспроводной DCU10ADCU
HEATED MIRROR7.5AЭлектропривод наружных зеркал водителя/пассажира
AIR BAG110AБлок управления SRS, датчик обнаружения пассажиров
USB CHARGER15AСобрание с помощью информационных средств, Laggage USB Зарядное устройство, соединитель LH/RH, водитель/пассажира USB Зарядное устройство
P/SEAT (RR RH) 225A2DR Привод-распорядитель сиденья RH
P/WINDOW (RH)30AМодуль задней системы обеспечения безопасности RH, окно задней мощности, переключатель RH Модуль & Окно энергии безопасности пассажиров &, переключатель & Вокна энергии пассажиров &
MODULE 57.5ABDC
P/SEAT (RR RH) 125A2ND Модуль управления механическим сиденьем RH
AMP25AНизкая DC-DC Преобразователь
SUNROOF 220AСлепой мотор
MODULE 310ACDCU, Блок ADAS (водитель/паркинг), коммутатор катаклизмов, переключатель с консолем, камера в кабине (ICC) Единица измерения AWD ECM, передняя камера (видеокамера) ADAS), передний угол LH/RH, Группа управления круизом, Задний угловой радар LH/RH
P/SEAT (DRV) 130AМодуль сидений с мощностью водителя, переключатель сидений с мощностью водителя
P/WINDOW (LH)30AМодуль задней системы обеспечения безопасности LH Модуль & Окно энергии безопасности водителя &, переключатель & задней мощности &LH
AIRBAG 210AБлок управления SRS
DOOR LOCK20AЗамок замок, замок отключаю, 2 поворота отпирают
P/SEAT (RR LH) 125A2ND Модуль управления механическим сиденьем LH
P/SEAT (DRV) 210AПереключатель электропривода сиденья водителя
START7.5ABDC, PCM
INVERTER30AAC Модуль инвертеров,AC Модуль инвертера
P/SEAT (RR LH) 225A2DR Привод-распорядитель сиденья LH

Блок предохранителей в моторном отсеке

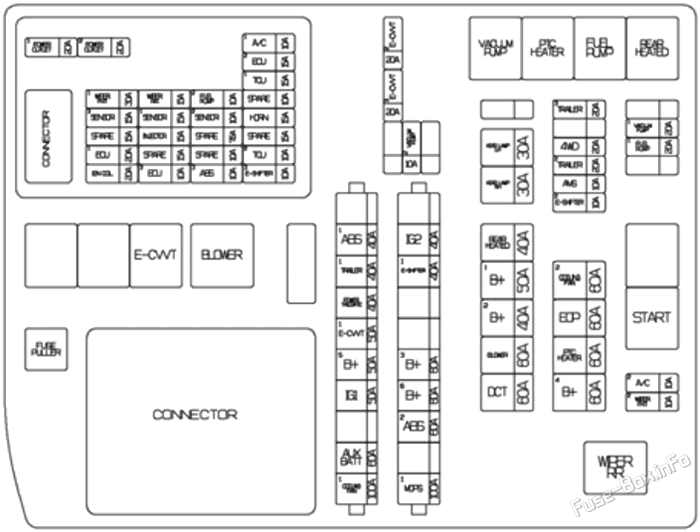

Under-hood fuse box diagram: Hyundai Santa Fe (2024, 2025, 2026)

6.4.2 Назначение предохранителей в блоке моторного отсека (2024-2026)
Обозначение предохранителяНоминалЗащищаемая цепь
ABS 140AESC Модуль
TLAILER 140AСоединитель прицепа
POWER TAILGATE40AПодъемник силовой установки
E-CVVT 150AА/Р блок предохранителей (Е-CVVT реле)
B+550APDC (предохранители:AMP, SUNROOF1, SUNROOF2, AIR BAG2, P/SEAT (DRV)2, WIRELESS DCU)
IG150AБлок PCB (ACC Реле,IG1 реле)
AUX BATT60A12 В Вспомогательного аккумулятора Литиум
COOLING FAN 1100AЭлектродвигатель вентилятора охлаждения
IG230AРаспределительный блок (Start Relay),Блок PCB (IG2 реле)
E-SHIFTER 130ASCU
B+360APDC (предохранителья - Р/SEAT (RR LH)2, P/SEAT (RR RH)2, P/SEAT (DRV)1, P/SEAT (FRT), P/SEAT (PASS), AAF)
B+660AБлок PCB (образец):ECU2, HORN, A/C1, "Вайпер Реле", "Майн Рейл" )
ABS 260AESC Модуль
MDPS180AMDPS Группа (рулевое управление двигателя)
REAR HEATED40AБлок перегородок (задний подогрев)
B+150APDC (IPS4, IPS5, IPS6, IPS7)
B+240APDC (IPS11, IPS12)
BLOWER60AРаспределительный блок (реле)
COOLING FAN 260AЭлектродвигатель вентилятора охлаждения
EOP60AЭлектрический масляный насос
PTC HEATER60AРаспределительный блок А/Р (PTC"Хотер Реле"
B+460APDC (предохранители:DOORLOCK, CCU, BRAKESWITCH, BDC1, CHILDLOCK, P/SEAT (RR LH)1, P/SEAT (RR RH)1, IPS13), длинная нагрузка на замок (образец:MULTIMEDIA, MEMORY)
HEAD LAMP LH30AФара LH
HEAD LAMP RH30AФара RH
TRAILER 320AРегулятор прицепа
4WD20AAWD ECM
TRAILER 220AСоединитель прицепа
AMS10AДатчик аккумуляторной батареи
E-SHIFTER 210ASCU
VACUUM PUMP 120AРаспределительный блок (Vacuum Pump Relay)
FUEL PUMP20AРаспределительный блок (топливо с насосом)
A/C 210AЗадний модуль управления A/C, задний двигатель
WIPER FRT 210ABDC, PCM
E-CVVT 220APCM
E-CVVT 320APCM
VACUUM PUMP 210AESC Модуль
POWER OUTLET 120AБагаж Розетка питания
POWER OUTLET 220AПередняя Розетка питания
WIPER FRT 130AПередний Wiper мотор
SENSOR 315AЗакрыть клапан
ECU 120APCM
IGN COIL20AВспышка зажигания No 1, No 2, No 3, No 4
WIPER RR15AЗадний вайпер, блок перегородок E/R (водопроводный) RR реле)
SENSOR 115AДатчик кислорода (Coxygen Sensor) UP/DOWN)
INJECTOR15AИнжектор No1, No2, No3, No 4 (MPI)
ECU310APCM
FUEL PUMP 210AРаспределительный блок (топливо с насосом)
SENSOR 210AA/C Реле, клапан управления охлаждающей жидкостью, клапан управления подачей масла, масляный насос переменной производительности, Холодящий вентилятор,RCV Контроль за клапаном Solenoid, датчик уровня масла
ABS 310AESC Модуль
A/C 110AА/С Реле
ECU 215APCM
TCU 115A-
HORN15AЗвуковой сигнала
TCU 210ATCM
E-SHIFTER 310ASCU

Схемы блоков предохранителей (гибрид)

2024, 2025, 2026

Блок предохранителей в панели приборов Схема

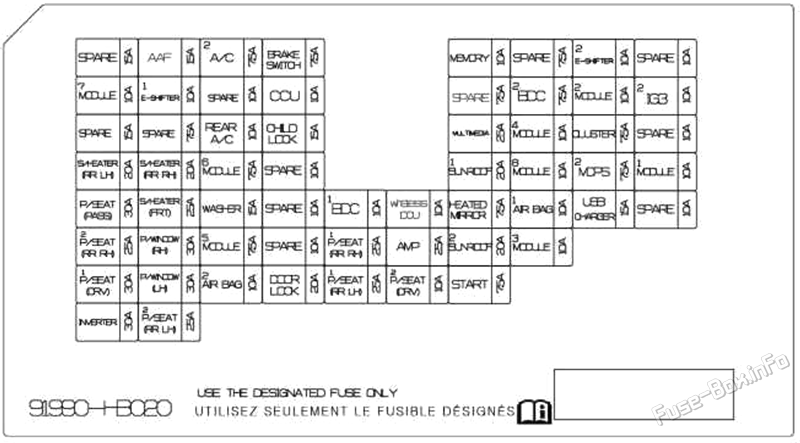

Instrument panel fuse box diagram: Hyundai Santa Fe Hybrid (2024, 2025, 2026)

Назначение предохранителей в блоке панели приборов (HEV - 2024-2026)
Обозначение предохранителяНоминалЗащищаемая цепь
MODULE 710AРулевой прибор и телескопический блок, блок управления (E/R) RLY), & Линк &, & Переключатель опасности &, & Многофункциональный переключатель &, & датчик дождя &, & В кабинской камере & ( & Cabin Camera & ) ICC) блок, передний модуль управления A/C,UIP (защита от инфракрасных помех) датчик, модуль двери водителя, блок тягового привода, двигатель/пассажирский привод наружные зеркала, водитель/пассажир Умный ключ снаружи, блок поддержки люмбара водителя, переключатель петель водителя/пассажира, модуль сиденья водителя/пассажира, 2ND модуль управления петельными сиденьями LH/RH 2ND Модуль управления прибором для обогрева сидений, модуль управления пассажирскими вентиляционными сиденьями,UIP Сирен, электронный холодильник, клапан снижения давления
S/HEATER (RR LH)20A2ND Модуль управления механическим сиденьем LH
P/SEAT (PASS)30AМощный переключатель сидений, модуль пассажирских сидений
P/SEAT (RR RH) 125A2ND Модуль управления механическим сиденьем RH
P/SEAT (DRV) 130AМодуль сидений с мощностью водителя, переключатель сидений с мощностью водителя
INVERTER30AAC Модуль инвертера
AAF15AАктивный воздушный пашина (верхняя часть) LH/RH ниже)
E-SHIFTER 110AЭлектронный селектор ATM
S/HEATER (RR RH)20A2ND Модуль управления прибором для обогрева сидений, 2ND модуль управления приводом сидений RH
S/HEATER (FRT)25AВ/О электропривод сиденья: модуль управления нагревом пассажирских сидений,
С механическим сиденьем: модуль управления пассажирским воздуходувкой
P/WINDOW (RH)30AМодуль задней системы обеспечения безопасности RH,
LHD Модуль окна подачи энергии для обеспечения безопасности пассажиров
RHD Модуль & Окно энергии безопасности водителя &
P/WINDOW (LH)30AМодуль задней системы обеспечения безопасности LH,
LHD Модуль & Окно энергии безопасности водителя &
RHD Модуль окна подачи энергии для обеспечения безопасности пассажиров
P/SEAT (RR LH) 125A2ND Модуль управления механическим сиденьем LH
A/C 27.5AРаспределительный блок А/Р (RLY.2, RLY.8), передний модуль управления A/C, датчик внутреннего тока, передний блок управления A/C, электронный компрессор A/C (подпись)
REAR A/C10AЗадний модуль управления A/C
MODULE 67.5AAC Модуль инвертеров,AC Инвертер выключен, глава лампы LH/RH 12В Вспомогательная батарея Литиум
WASHER15AМногофункциональный переключатель
MODULE 57.5ABDC, Е/Р блок пересечений (RLY.10)
AIR BAG 210AБлок управления SRS
BRAKE SWITCH7.5ABDC: Выключатель стоп-сигналов
CCU10ACCU
CHILD LOCK15AДетский шлюз/отблокировка реле
DOOR LOCK20AЗамок, замок, замок, замок, замок,ICM Сложенная коробка (сливка с замком)
BDC 110AВодитель/пассажир Умный ключ снаружи,BDC Передняя/задняя части UWB Единица LH/RH, Блютус, внутренние UWB Единица
P/SEAT (RR RH) 125A2ND Модуль управления механическим сиденьем RH
P/SEAT (RR LH) 125A2ND Модуль управления механическим сиденьем LH
беспроводной DCU10ADCU
AMP25AAMP
P/SEAT (DRV) 210AС 7-миллиметровым отсеком: Группа поддержки люмбара водителя
В/О 7 Селл: Переключатель электропривода сиденья водителя
MEMORY10AБлок ADAS (водитель -RHD), Группа по тематическим блокам,ADAS Модуль управления задней торцевой системой управления, блок распознавания отпечатков пальцев,BDC, Инфотанция, модуль управления передней частью А/С, панель управления передней частью А/С, дисплей головы, блок с лампой, лампа водителя/пассенгера Муда, задняя дверь LH/RH, водитель/пассенгерский дверной люк, лампа Муд (монитор)
MULTIMEDIA25ACCNC Группа
SUNROOF 120AПередняя крыша
HEATED MIRROR7.5AЭлектропривод наружных зеркал водителя/пассажира
SUNROOF 220AСлепой мотор
START7.5ABDC, VDCU
BDC 27.5ABDC, BMS Модуль управления
MODULE 410AМодули электропривода сидений водителя/пассажира, AMP, выключатель аварийной сигнализации, модули подогрева сидений 2-го ряда LH/RH, фары LH/RH, потолочная консоль в сборе, электрохромное зеркало, головное устройство CCNC, сканер отпечатков пальцев, передняя панель и модуль управления A/C, выключатели беспроводной зарядки №1/№2
MODULE 810AМногофункциональный переключатель, модуль дверей водителя
AIRBAG 110AБлок управления SRS
M0DULE 310ACDCU, Блок ADAS (водитель/паркинг), переключатель с краш-паром, переключатель с консолем,AWD ECM, рулевой прибор & телескопический блок, в камере камеры (Cabin Camera) ICC) Отдел, передняя камера (видеокамера) ADAS), передний угол LH/RH, Группа управления круизом, Задний угловой радар LH/RH
E-SHIFTER 210AЭлектронный селектор ATM
MODULE 210ACCU, DCU: Выключатель стоп-сигналов
CLUSTER7.5AГруппа по тематическим блокам, дисплей & Глава вверх &
MDPS27.5AMDPS Группа (рулевое управление двигателя)
USB CHARGER15AСобрание с помощью информационных средств, Laggage USB Зарядное устройство, соединитель LH/RH, водитель/пассажира USB Зарядное устройство
IG3 210ACCU, CDM Единица
MODULE 110AAMP, Блок ADAS (паркинг -LHD), BDC, CCU, DCU, CCNC Клавиатура,Головное устройство CCNC,Блок ADAS (водитель)

Блок предохранителей в моторном отсеке

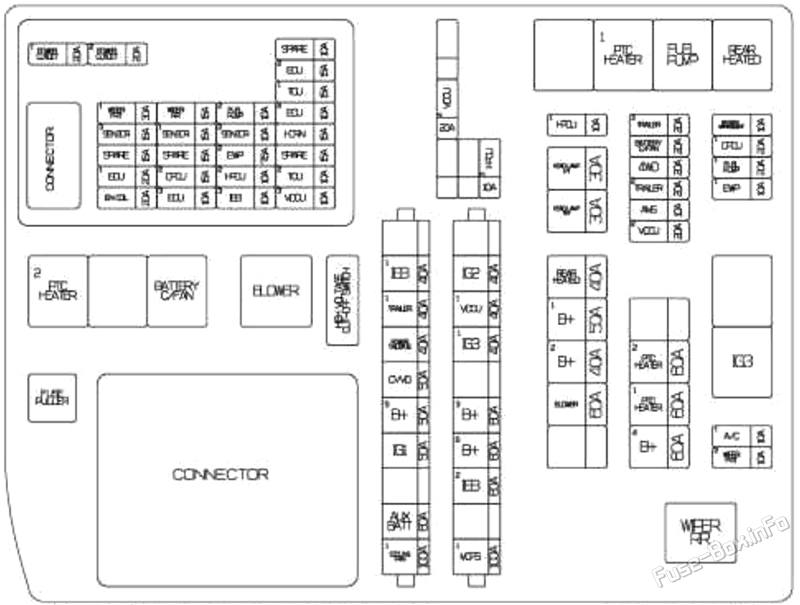

Under-hood fuse box diagram: Hyundai Santa Fe Hybrid (2024, 2025, 2026)

6.4.2 Назначение предохранителей в блоке моторного отсека (HEV - 2024-2026)
Обозначение предохранителяНоминалЗащищаемая цепь
IEB 140AБлок IEB
TRAILER 140AСоединитель прицепа
POWER TAILGATE40AМодуль подъёма мощности
CVVD50ACVVD Привод
B+550APDC (предохранители:F29/F36/F38/F46/F48/F49/F53/ F56)
IG150AБлок PCB (ACC Реле,IG1 реле)
AUX BATT60A12 В Вспомогательного аккумулятора Литиум
COOLING FAN 1100AЭлектродвигатель вентилятора охлаждения
IG240AБлок PCB (IG2 реле)
VDCU 140AVDCU
IG3 140AРаспределительный блок А/Р (RLY.6)
B+360APDC (предохранители — F2/F9/F10/F17/F25/F26/F33/F34/ F43/F44/F51/F52/F58/F59)
B+660AБлок PCB (основной реле, Wiper Relay, Fuse):F19/F20/F21/F22)
IEB 260AБлок IEB
MDPS 1100AMDPS Группа (рулевое управление двигателя)
VDCU 420AVDCU
HPCU 310AHPCU
HPCU 110AHPCU
HEAD LAMP LH30AФара LH
HEAD LAMP RH30AФара RH
REAR HEATED40AРаспределительный блок А/Р (RLY.4)
B+150APDC (IPS4, IPS5, IPS6, IPS7)
B+240APDC (IPS11, IPS12)
BLOWER60AРаспределительный блок А/Р (RLY.11)
TRAILER 360AСоединитель прицепа
BATTERY C/ FAN20AРаспределительный блок А/Р (RLY.10)
4WD20A4WD ECM
TRAILER220AСоединитель прицепа
AMS10A12В датчик аккумуляторной батареи
VDCU 220AVDCU
PTC HEATER 260AРаспределительный блок А/Р (RLY.8)
PTC HEATER 160AРаспределительный блок А/Р (RLY.2)
B+460APDC (предохранители:F4/F12/F20/F37/F47/F54/F55, IPS13* Долговременная нагрузка на замок (образец:F5/F21)
BATTERY MANAGEMENT10ABMS Модуль управления
OPCU 120AOPU (Сигнал - масляный насос)
FUEL PUMP 120AРаспределительный блок А/Р (RLY.3)
EWP 110AЭлектрический насос охлаждающей жидкости (двигатель)
A/C 110AПередний модуль управления A/C, задний модуль управления A/C, задний двигатель
WIPER FRT 210ABDC, PCM, Блок PCB (передняя сторона) LOW) Перереле вентилятора)
POWER OUTLET 120AБагаж Розетка питания
POWER OUTLET 220AПередняя Розетка питания
WIPER FRT 130AПередняя часть проволочной системы (LOW) Реле, электродвигатель переднего стеклоочистителя
SENSOR 315AЗакрыть клапан
ECU 120AECM
IGN COIL20AВспышка зажигания No 1, No 2, No 3, No 4
WIPER RR15AЗадний вайпер, блок подвески (А/Р) RLY.7)
SENSOR 115AДатчик кислорода (Coxygen Sensor) UP/DOWN)
OPCU 215AOPU (Сигнал - масляный насос)
ECU 310AECM, CVVD Привод
FUEL PUMP 210AРаспределительный блок А/Р (RLY.3)
SENSOR 210AПротивопоглощающий клапан Solenoid, клапан управления подачей масла No 1/#2 (всасывание/выброс), насосный клапан солноида масла, активный насос для бурения, монитор контроля за просачиванием в испарений, активный воздушный памп
EWP 27.5AЭлектрический насос охлаждающей жидкости, электронный водяной насос (двигатель)
HPCU 210AHPCU
IEB 310AБлок IEB
ECU 215AECM
TCU 115ATCM
ECU 410AECM
HORN15AЗвуковой сигнала
TCU 210ATCM
VDCU 310AVDCU

Дополнительная информация: Hyundai Santa Fe MX5 2024-2026

Предохранители и реле hyundai santa fe mx5 2024 2026: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
