Предохранители и реле Hyundai Staria 2022-2023

Схемы относятся к указанным годам и вариантам Hyundai Staria 2022-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.



Минивэн Hyundai Staria выпускается с 2021 года. В этой статье представлены схемы блоков предохранителей для Hyundai Staria 2022 и 2023 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.

Схема предохранителей Hyundai Staria

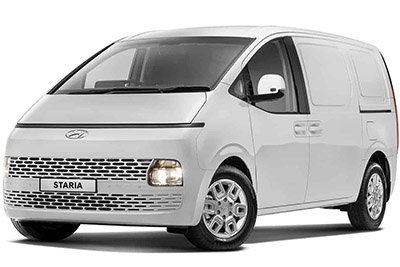

Hyundai Staria (2022-2023)

Блок предохранителей в салоне

Расположение блока предохранителей

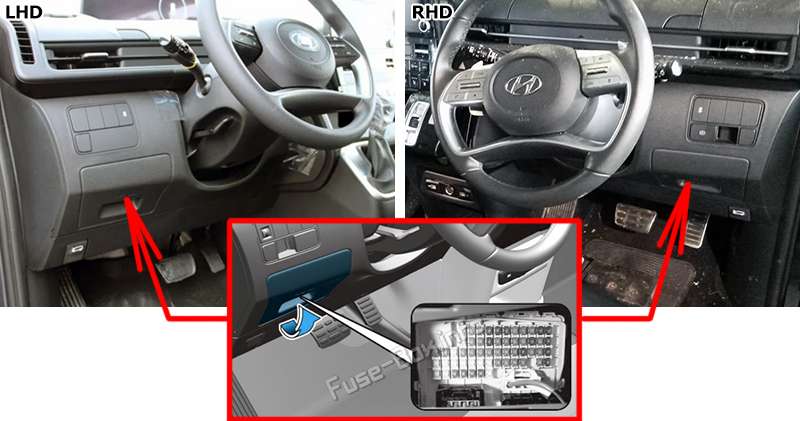

Откройте крышку блока предохранителей.Location of the fuses in the passenger compartment: Hyundai Staria (2022, 2023)

Схема блока предохранителей

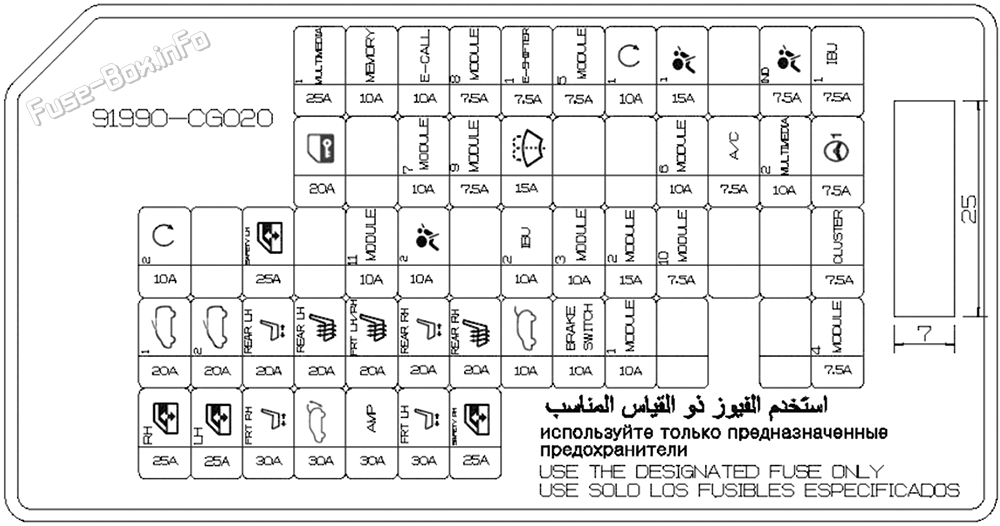

Instrument panel fuse box diagram: Hyundai Staria (2022, 2023)

Назначение предохранителей в панели приборов

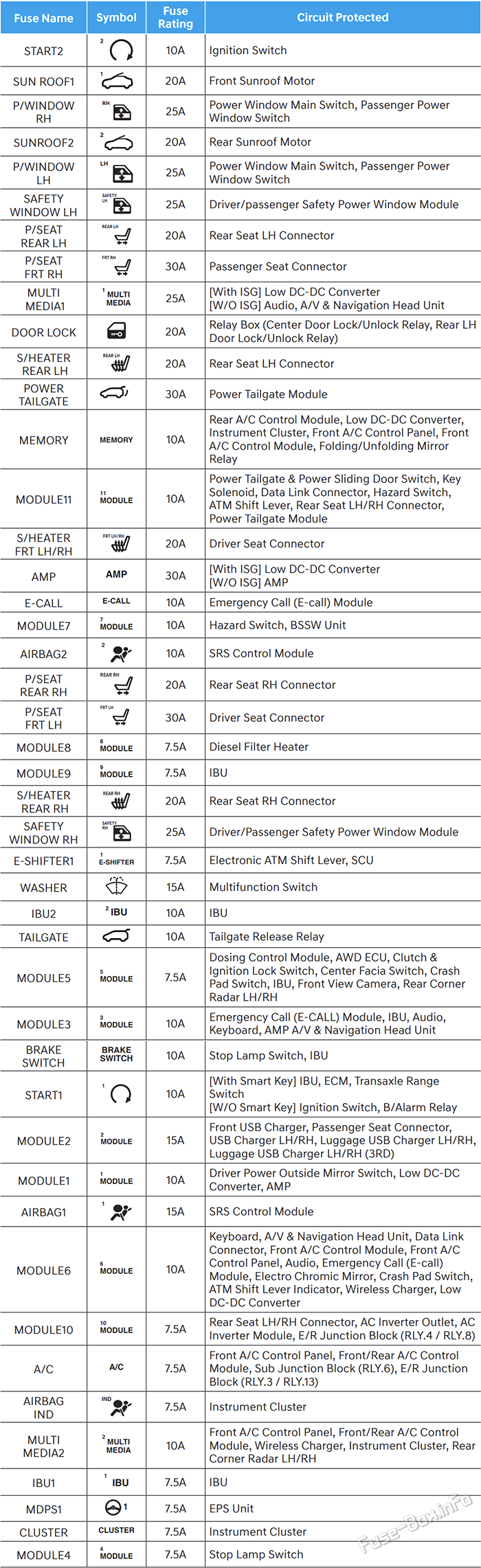

Assignment of the fuses in the instrument panel: Hyundai Staria (2022, 2023)

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

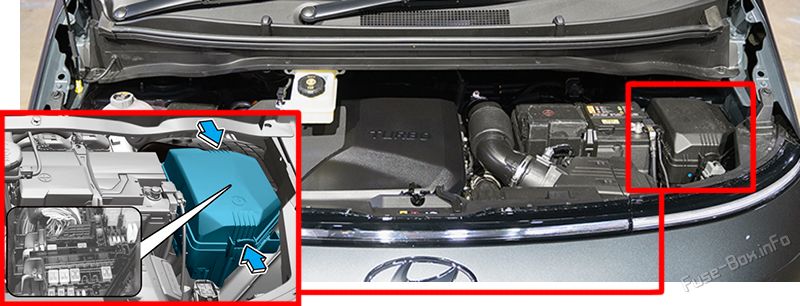

Снимите крышку блока предохранителей: нажмите на фиксатор и поднимите крышку.Location of the fuses in the engine compartment: Hyundai Staria (2022, 2023)

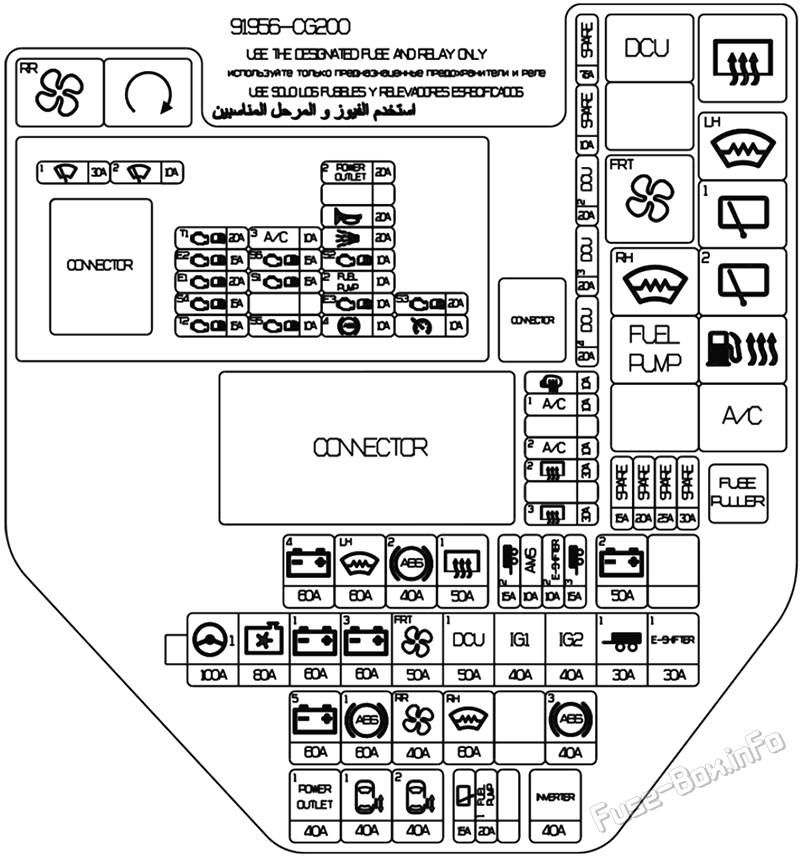

Схема блока предохранителей

Under-hood fuse box diagram: Hyundai Staria (2022, 2023)

6.4.2 Назначение предохранителей в моторном отсеке

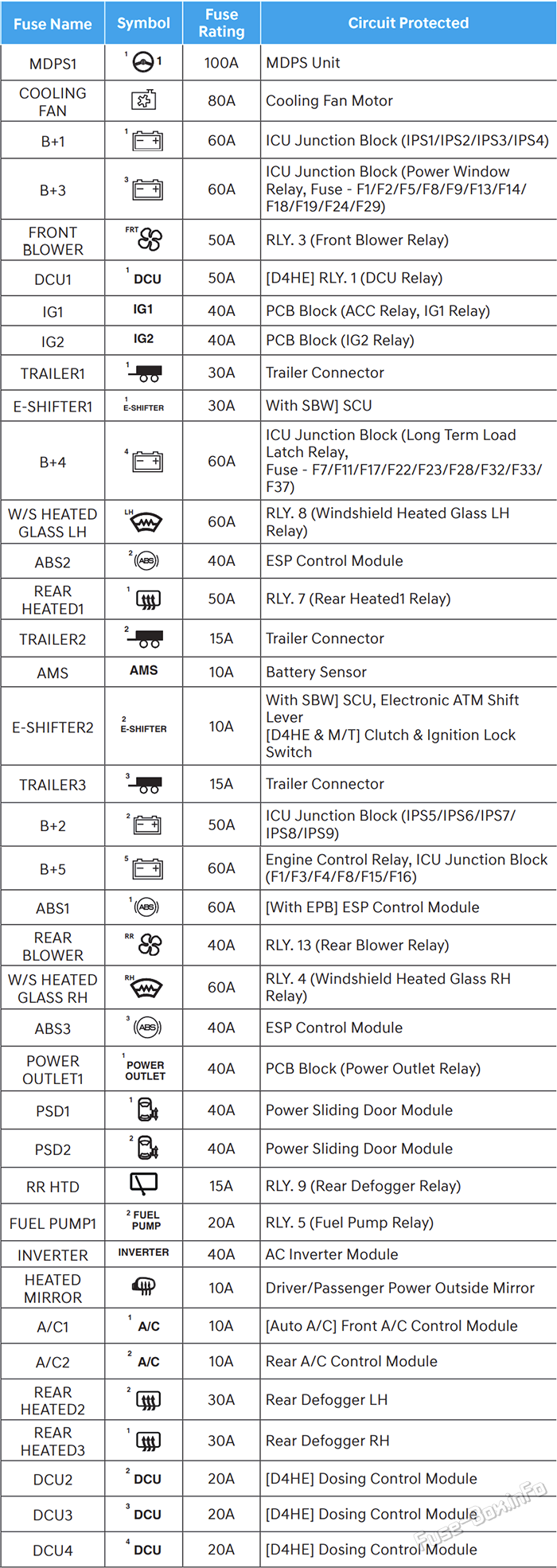

Assignment of the fuses in the engine compartment: Hyundai Staria (2022, 2023)

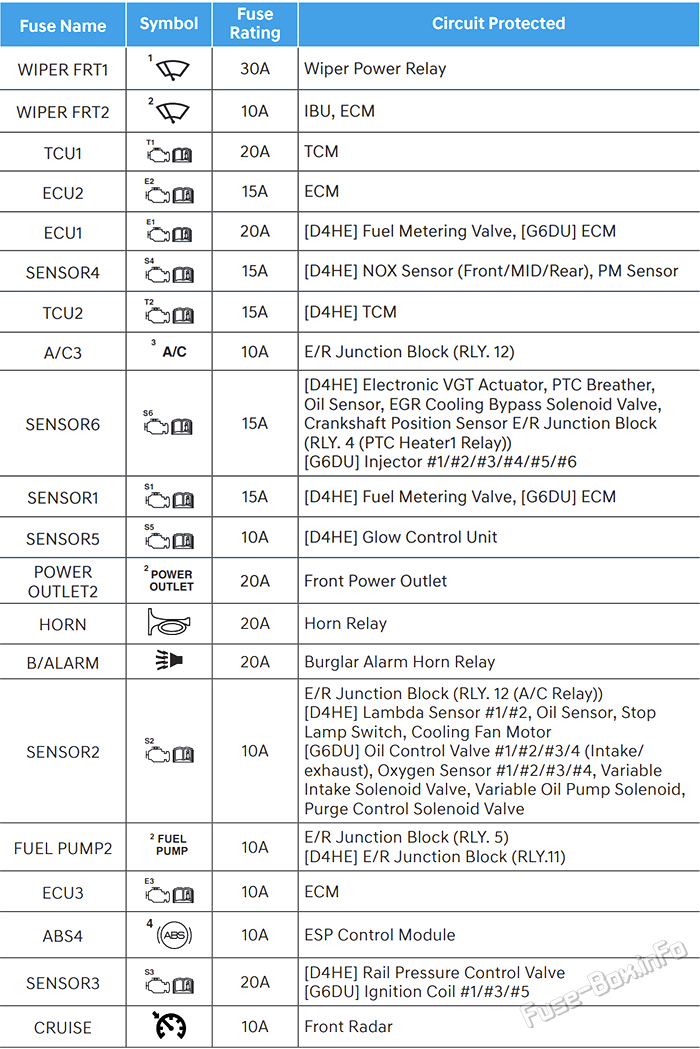

Блок PCBAssignment of the fuses in the engine compartment (PCB): Hyundai Staria (2022, 2023)

Дополнительный блок (дизельный двигатель)

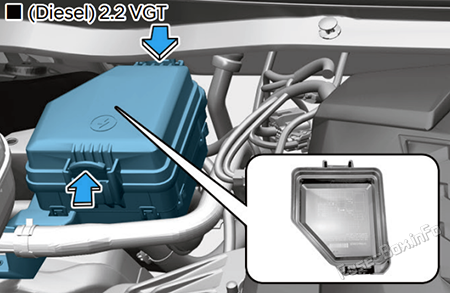

Sub Junction Block Location: Hyundai Staria (2022, 2023)

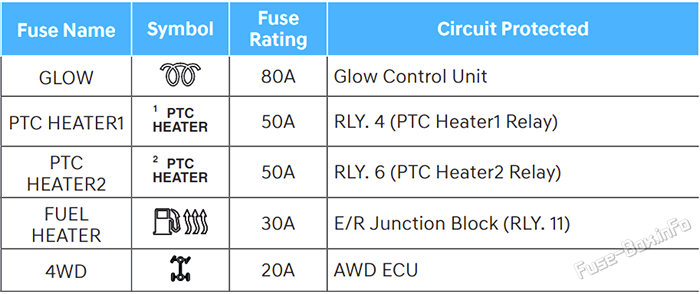

Sub Junction Block: Hyundai Staria (2022, 2023)

Блок на крышке аккумуляторной батареи

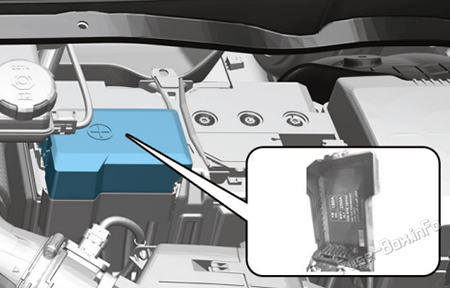

Battery terminal location: Hyundai Staria (2022, 2023)

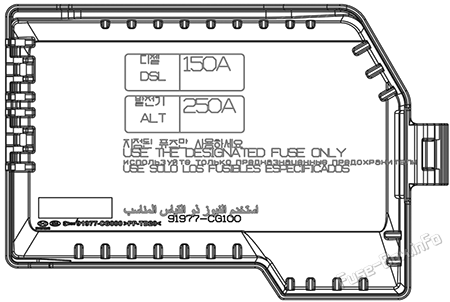

Smartstream G3.5Battery terminal cover (Smartstream G3.5): Hyundai Staria (2022, 2023)

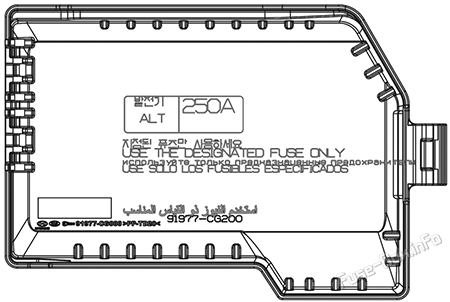

Дизельный двигатель 2.2 VGTBattery terminal cover (Diesel 2.2 VGT): Hyundai Staria (2022, 2023)

Дополнительная информация: Hyundai Staria 2022-2023

Предохранители и реле hyundai staria 2022 2023: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
