Предохранители и реле Hyundai Trajet 2000-2004
Схемы относятся к указанным годам и вариантам Hyundai Trajet 2000-2004. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Hyundai Trajet выпускался с 1999 по 2008 год. В этой статье представлены схемы блоков предохранителей для & Hyundai Trajet &2000, 2001, 2002, 2003 и 2004, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей Hyundai Trajet
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

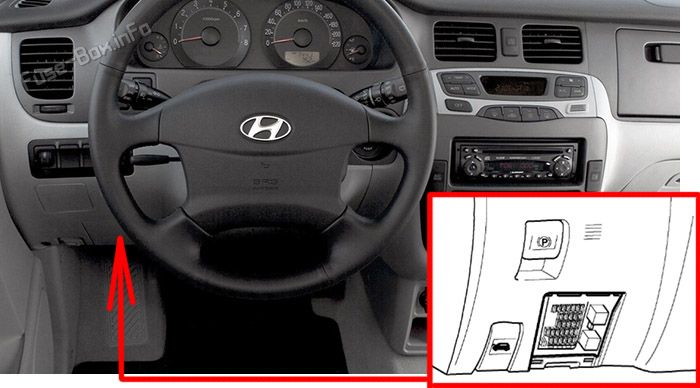

Расположение блока предохранителей
Блок предохранителей расположен под панелью приборов со стороны водителя.

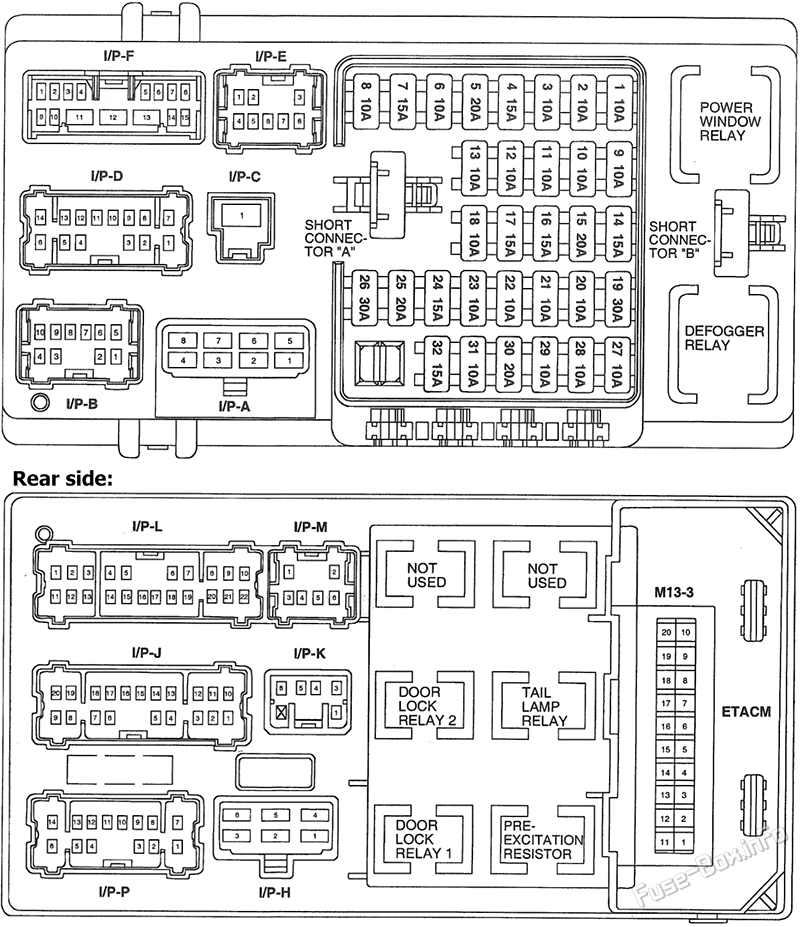

Схема блока предохранителей
| № | Номиналы | Защищаемая цепь |
|---|---|---|
| 1 | 10A | Иммобилизатор, блок приборов, накладная лампа консоли |
| 2 | 10A | Тематический блок документов |
| 3 | 10A | Выключатель опасности |
| 4 | 15A | SRS контроль |
| 5 | 20A | Розетка питания |
| 6 | 10A | Звук, внешнее зеркало & сворачивание |
| 7 | 15A | Зажигалка для сигарет |
| 8 | 10A | Устройство снижения натяжения ремня безопасности |
| 9 | 10A | A/C, внешнее зеркало & складываемое |
| 10 | 10A | Контроль A/C |
| 11 | 10A | Автомобильный свет,TCM, генератор импульса A/T, запасной фонарь |
| 12 | 10A | Контроль A/C, аудио |
| 13 | 10A | Лампы для комнат, блок инструментов |
| 14 | 15A | Реле дверного замка |
| 15 | 20A | AMP оратор |
| 16 | 15A | Надземный крыша, над головной лампочка для удобств |
| 17 | 15A | Иммобилизатор, открыватель топливного наливного устройства |
| 18 | 10A | Задний противотуманный огонь |
| 19 | 30A | Депоггерный реле, Fuse 9 |
| 20 | 10A | Короткий соединитель никель ник, световые огни, внешние огни |
| 21 | 10A | A/C, солнечная крыша, датчик дождя |
| 22 | 15A | Задний ход А/С |
| 23 | 10A | Реле опасности, соединитель проверки; соединитель связи данных |
| 24 | 15A | Выключатель стоп-сигнала |
| 25 | 20A | Передний стеклоочиститель & стиральная машина |
| 26 | 30A | (И) взрывание (выжженного) ABS), реле управления двигателем |
| 27 | 10A | B/Армелевой реле, круизный переключатель, переключатель дальности Трансакселя, запуск (М/Т) |
| 28 | 10A | фонарь, внешние огни |
| 29 | 10A | Выключатель стоп-сигнала, круизный контроль |
| 30 | 20A | Теплее для сидения |
| 31 | 10A | AQS Датчик, регулировка фонарей, фонарь |
| 32 | 15A | Задний стеклоочиститель & стиральный |

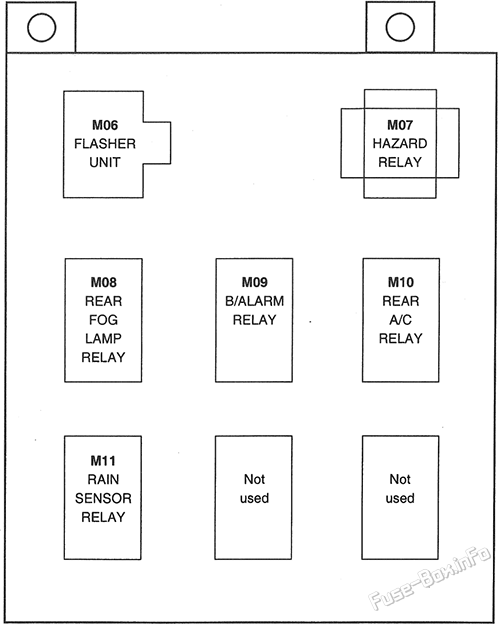

Блок предохранителей
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

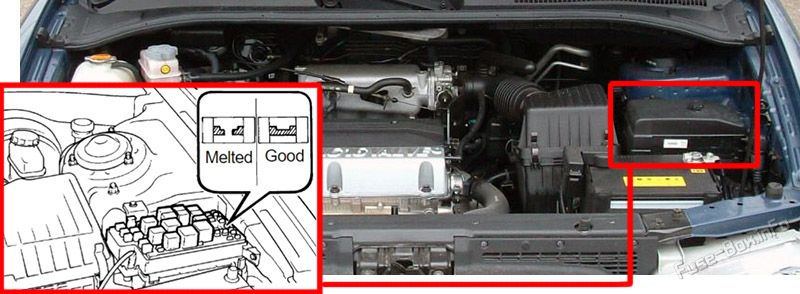

Расположение блока предохранителей

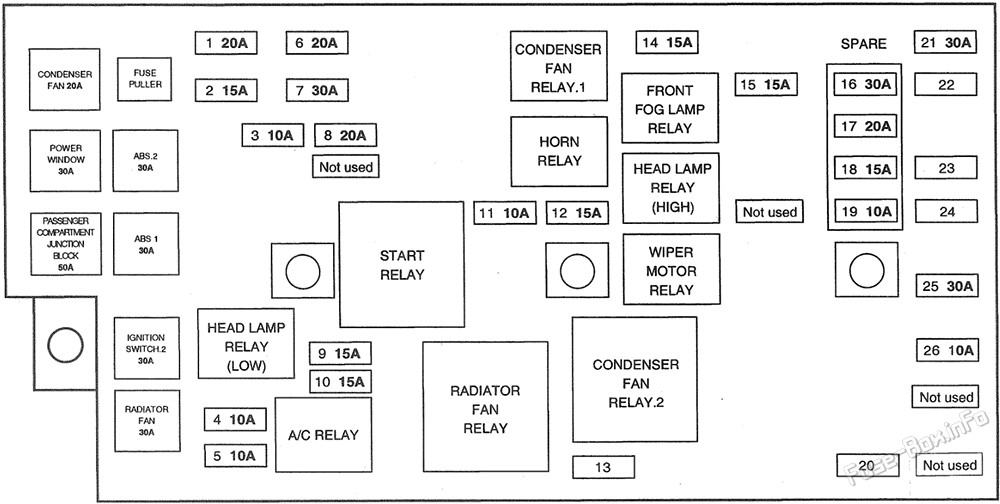

Схема блока предохранителей
| № | Имя | Номиналы | Защищаемая цепь |
|---|---|---|---|
| CONDENSER FAN | 20A | Интерденсерский вентилятор | |
| POWER WINDOW | 30A | электростеклоподъёмник | |
| IGNITION SWITCH 2 | 30A | 4.7.5 Зажигательный переключатель (зажигательный переключатель) IG2 Начинаем. | |
| ABS 1 | 30A | ABS контроль | |
| ABS 2 | 30A | ABS контроль | |
| PASSENGER COMPARTMENT JUNCTION BLOCK 2 | 50A | Короткий соединитель "А", предохранитель (12, 13, 14, 15, 16, 17, 19), реле подножной лампы | |
| RADIATOR FAN | 30A | вентилятор радиатора мотор | |
| 1 | FUEL PUMP | 20A | Реле топливного насоса - мотор |
| 2 | HEAD LAMP (LOW) | 15A | 5.11 Задние фары (низкие) |
| 3 | ABS | 10A | ABS контроль |
| 4 | INJECTOR | 10A | Инжектор |
| 5 | A/C COMPRESSOR | 10A | Контроль A/C |
| 6 | A/T | 20A | Реле управления A/T,TCM |
| 7 | MAIN | 30A | Реле управления двигателем |
| 8 | IGNITION COIL | 20A | Датчик неисправности зажигания |
| 9 | OXYGEN SENSOR | 15A | Датчик кислорода |
| 10 | ECM | 15A | Генератор,ECM |
| 11 | HORN | 10A | Звуковой сигнал |
| 12 | HEAD LAMP (Высокий) | 15A | (высокие) |
| 13 | - | - | Не используется |
| 14 | DRL | 15A | DRL контроль |
| 15 | FRONT FOG LAMP | 15A | Передние противотуманные фары |
| 16 | - | 30A | резерв |
| 17 | - | 20A | резерв |
| 18 | - | 15A | резерв |
| 19 | - | 10A | резерв |
| 20 | BLOWER | 30A | Реле с датчиком |
| 21 | IGNITION SWITCH 1 | 30A | 4.7.5 Зажигательный переключатель (зажигательный переключатель) ACC, IG1) |
| 22 | - | - | Не используется |
| 23 | - | - | Не используется |
| 24 | - | - | Не используется |
| 25 | PASSENGER COMPARTMENT JUNCTION BLOCK 1 | 30A | Взрыв (22, 23, 24) |
| 26 | EGR | 10A | ECM, реле топливного насоса,PCV, ISA, CKP, CAP |
| 27 | - | - | Не используется |
