Предохранители и реле Hyundai i20 (GB, 2015-2019..)

Схемы относятся к указанным годам и вариантам Hyundai i20 (GB, 2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai i20 2015-2019…

Использована информация из руководств по эксплуатации 2015 и 2016 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

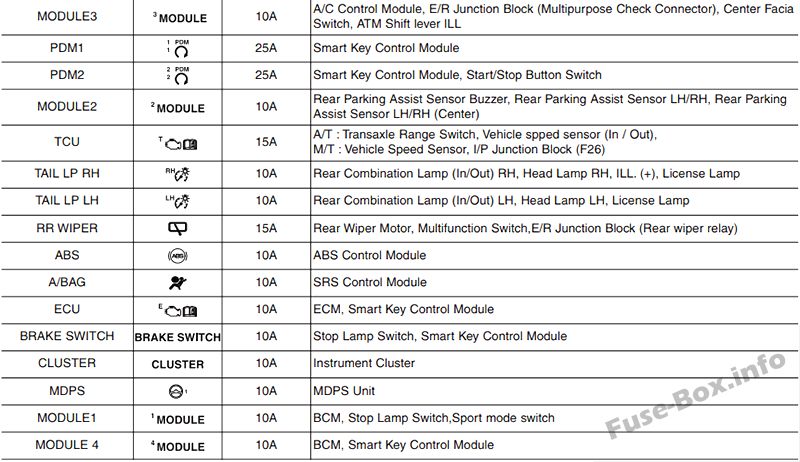

Предохранители прикуривателя (розетки) в Hyundai i20 расположены в блоке предохранителей панели приборов (см. предохранители «POWER OUTLET LH» (левое гнездо) и «POWER OUTLET RH» (правое гнездо)).

Оглавление

Расположение блока предохранителей

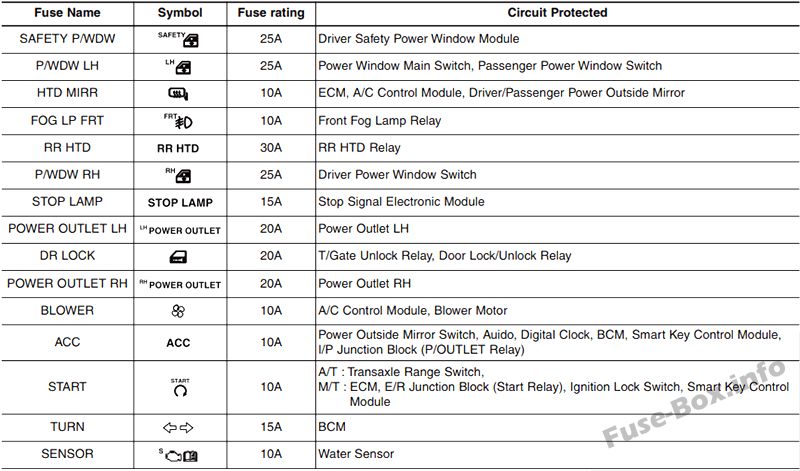

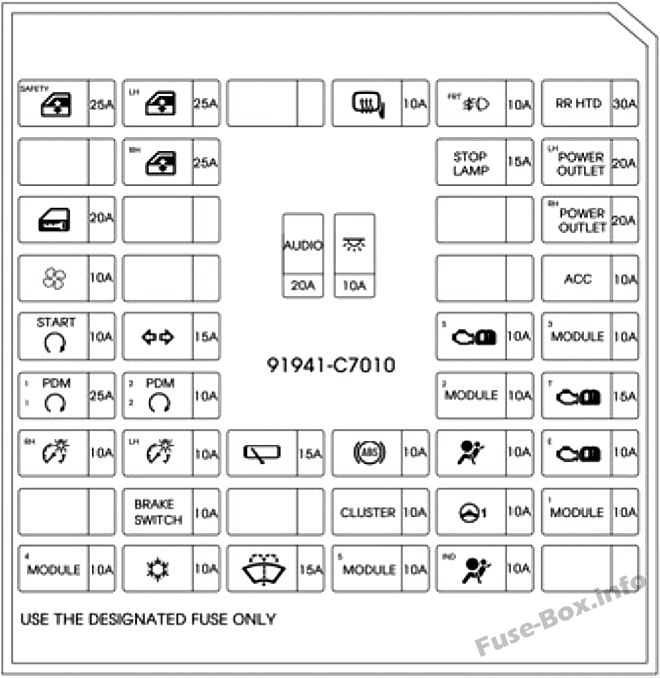

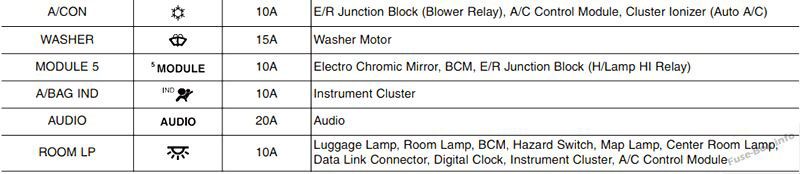

Приборная доска

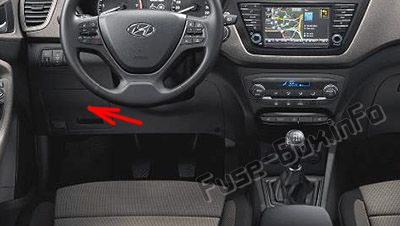

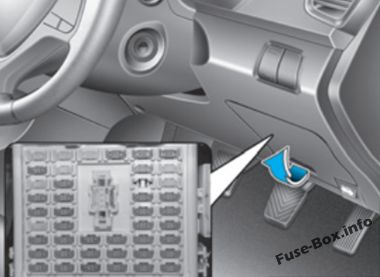

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.

Автомобили с левым рулем Приборная доска

Автомобили с правым рулем
Приборная доска

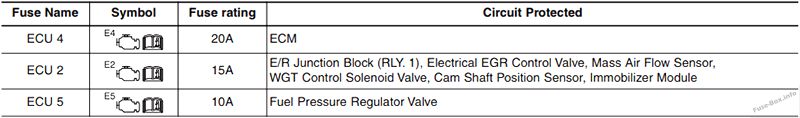

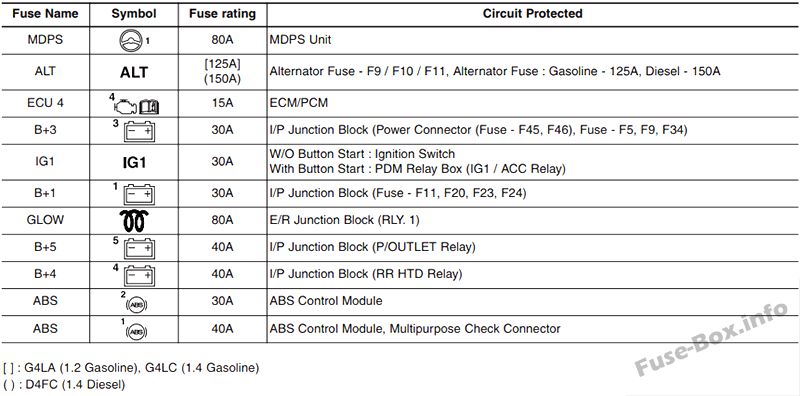

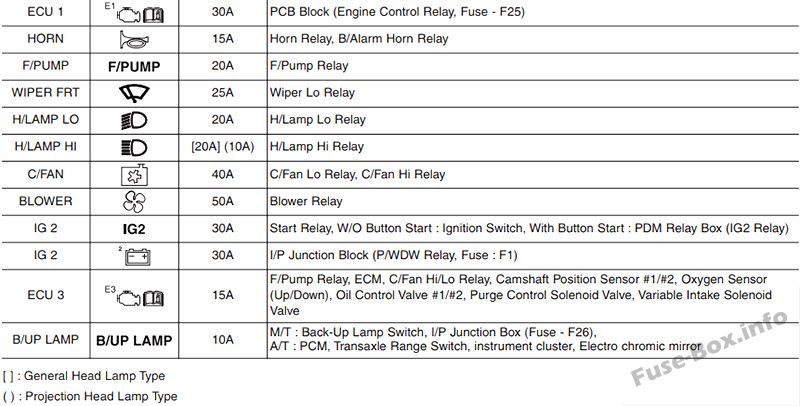

Моторного отсека

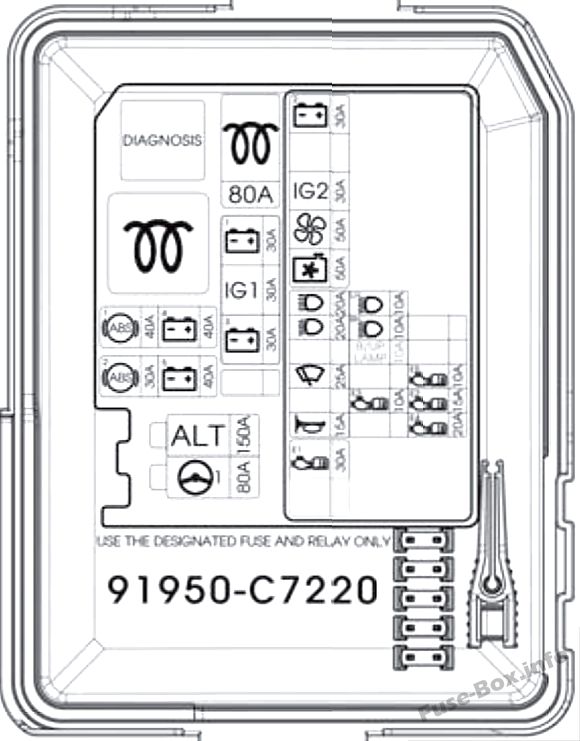

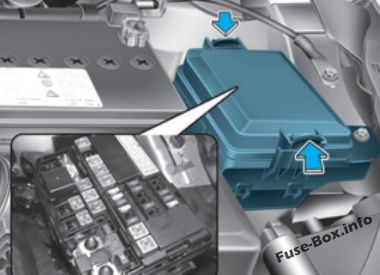

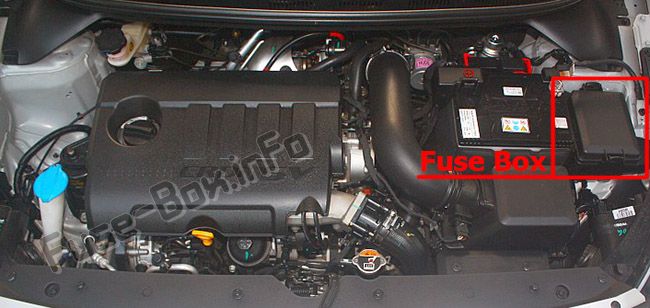

Блок предохранителей находится в моторном отсеке (слева). Моторного отсека

Моторного отсека

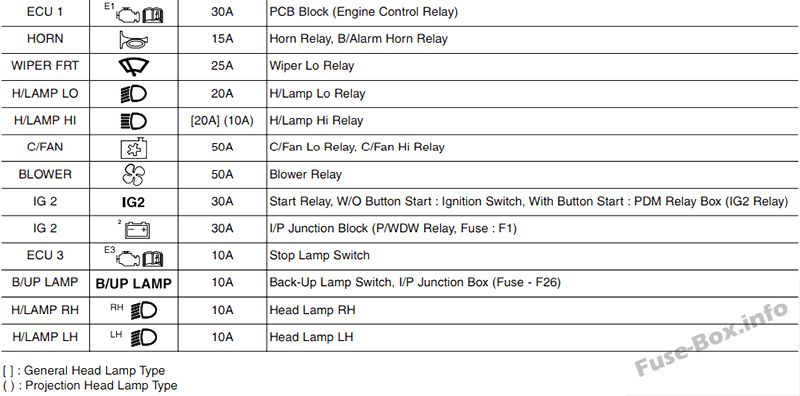

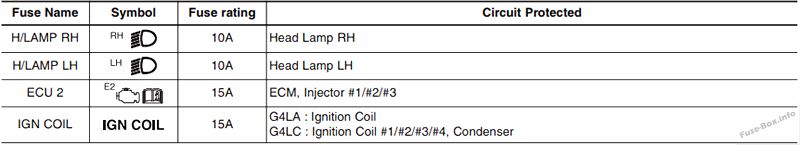

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
