Предохранители и реле Hyundai i20 (PB/PBT, 2008-2014)
Схемы относятся к указанным годам и вариантам Hyundai i20 (PB/PBT, 2008-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai i20 2008-2014
Использована информация из руководств по эксплуатации 2010 и 2013 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранитель прикуривателя (розетка)находится в блоке предохранителей панели приборов (см. предохранитель «С/СВЕТ» или «С/СВЕТER»).
Оглавление

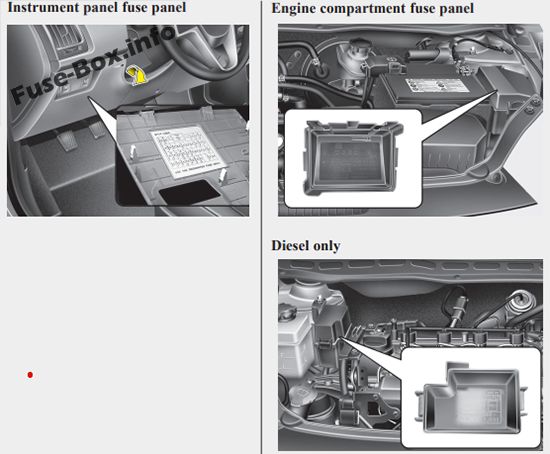

Расположение блока предохранителей
Расположение блока предохранителей

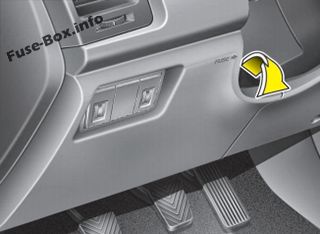

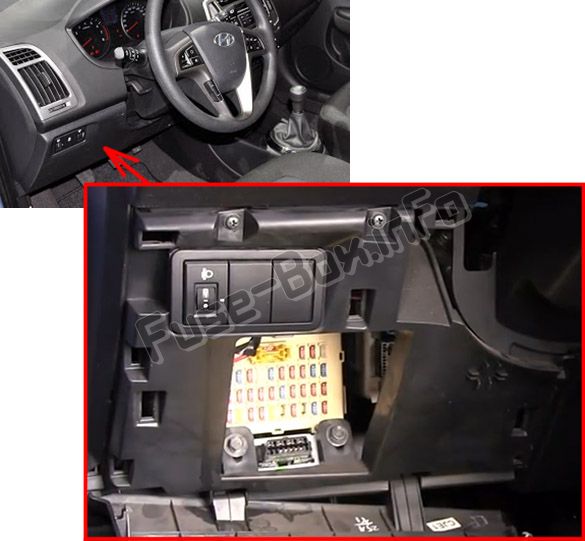

Приборная доска
Блок предохранителей расположен в нижней части панели приборов (со стороны водителя), за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем

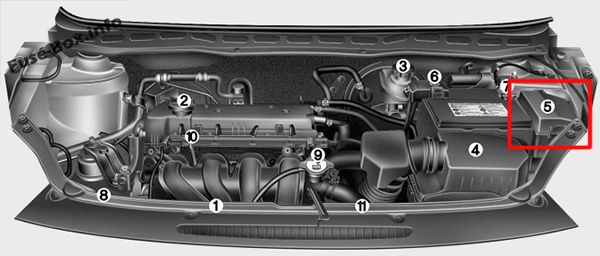

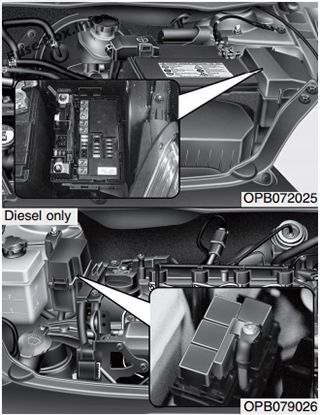

Моторного отсека

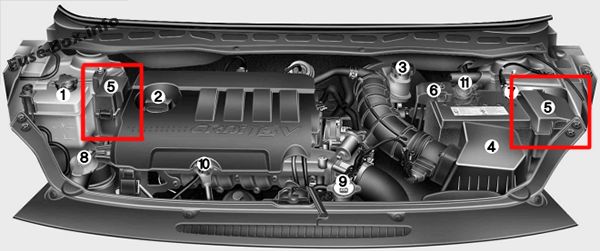

Блок предохранителей находится в моторном отсеке (слева).
Бензиновый двигатель
Дизельный двигатель
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
2010
2010
Назначение предохранителей в панели приборов (2010 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 25A | Электродвигатель переднего стеклоочистителя, многофункциональный переключатель (переключатель стеклоочистителя) |
| О/С МИР ХТД | 10A | ЕСМ (М/Т), ПКМ (А/Т), блок управления кондиционером, наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом со стороны пассажира |
| В/Н ЛГ | 10A | Левая фара |
| РАЗЪЕМ ПИТАНИЯ (КОМНАТА) | 10A | Реле RR HTD, дверной сигнализатор, комбинация приборов, реле RR HTD, дверной сигнализатор, комбинация приборов, бортовой компьютер, модуль контроля давления в шинах, BCM, модуль управления кондиционером, лампа багажного отделения, потолочная консоль в сборе, передняя лампа салона, центр Комнатная лампа |
| РАЗЪЕМ ПИТАНИЯ (АУДИО) | 20A | Аудио |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, модуль электрического стеклоподъемника безопасности водителя, правый задний переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира (LHD) |
| P/WDW левый | 25A | Главный выключатель электрического стеклоподъемника, модуль электрического стеклоподъемника безопасности водителя, правый задний переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира (правый руль) |
| S/HTD | 15A | Переключатель обогрева сиденья пассажира, переключатель обогрева сиденья водителя |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Мотор заднего стеклоочистителя, многофункциональный переключатель (переключатель стеклоочистителя) |
| В/Н ПРАВ. | 10A | Правая фара, комбинация приборов(фара ILL.) |
| ИГН 2 | 10A | Переключатель регулировки уровня фар, датчик Incar, BCM, модуль управления кондиционером, модуль управления люком на крыше, левая/правая фара, блок предохранителей и реле E/R (реле FFHS, реле DRL, реле вентилятора), блок предохранителей и реле DSL ( Реле ПТК 2, реле ПТК 3) |
| PCU | 10A | Предупреждающий датчик топливного фильтра, датчик расхода воздуха, ECM (M/T), PCM (A/T) |
| СТОП ЛП | 15A | Выключатель стоп-сигнала, разъем канала передачи данных, реле P/WDW |
| СУМКА | 10A | Модуль переключателя напоминания о непристегнутом ремне, модуль управления SRS |
| ОПАСНОСТЬ | 15A | Аварийный выключатель, аварийное реле |
| БЕЗОПАСНОСТЬ П/В | 15A | Модуль стеклоподъемника безопасности водителя |
| КЛАСТЕР | 10A | Бортовой компьютер, комбинация приборов (ИЛЛ.), BCM |
| TCU | 10A | Переключатель над водителем, генератор импульсов «А», генератор импульсов «В», датчик скорости автомобиля |
| IGN1 | 10A | Генератор (KAPPA), модуль управления EPS, модуль контроля давления в шинах |
| ABS | 10A | Переключатель ESP, датчик угла поворота рулевого колеса, модуль управления ABS, модуль управления ESP, датчик скорости рыскания, блок предохранителей и реле E/R (многоцелевой контрольный разъем) |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания (КАППА), Катушка зажигания № 1 ~ № 4 (ГАММА), Конденсатор (ГАММА) |
| Б/УП LP | 10A | Переключатель диапазонов коробки передач (GAMMA), переключатель фонарей заднего хода |
| A/СУМКА ИНД. | 10A | Комбинация приборов (СУМКА ILL) |
| Т/СИГ ЛП | 10A | Переключатель опасности |
| ХВОСТ ЛЕВЫЙ | 10A | Реле ДХО, лампа номерного знака, левый задний комбинированный фонарь, фара |
| ЗАДНЯЯ ЛП ПРАВАЯ | 10A | Правая фара, Правый задний комбинированный фонарь, Освещение |
| ACC | 10A | Наружное зеркало с электроприводом, аудиосистема, бортовой компьютер |
| С/СВЕТ | 15A | Зажигалка |
| RR FOG LP | 10A | Реле заднего тумана |
| Б/А РОГ | 15A | Б/А реле |
| ДР ЛОК | 20A | Реле разблокировки T/Gate, реле блокировки/разблокировки DR, реле врезного замка |
| ФРТ ВОГ LP | 10A | Реле тумана FRT |
| СКЛАДНОЙ | 10A | Переключатель питания наружного зеркала заднего вида |
| S/КРЫША | 20A | Модуль управления люком |
| НАЧАЛО | 10A | ECM (DSL), блок предохранителей и реле E / R (реле запуска, реле B / аварийной сигнализации) |
Назначение предохранителей в моторном отсеке (бензин) (2010 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| БАТТ2 | 50A | Соединение I/P (РЕЛЕ P/WDW, предохранитель (БЕЗОПАСНОСТЬ P/W 15A, ОПАСНОСТЬ 15A)) |
| БАТТ1 | VV | Соединение I/P (ЗАДНЕЕ РЕЛЕ, предохранитель (S/КРЫША 20A, СКЛАДНОЙ 10A, ДР ЛОК 20A, СТОП ЛП 15A, Б/А РОГ 15A, RR FOG LP 10A, ФРТ ВОГ LP 10A, разъем питания (ROOM 10A, AUDIO 20A) )) |
| С/ВЕНТИЛЯТОР | 30A | Реле С/ВЕНТИЛЯТОР HI, реле С/ВЕНТИЛЯТОР LOW |
| MAIN | 125A | Генератор, предохранитель (АБС 1 40A, АБС 2 40A, RR HTD 40A, ВОЗДУХОДУВКА 40A, MDPS 80A, А/КОН 1 10A) |
| АБС 2 | 40A | Универсальный контрольный разъем, модуль управления ABS, модуль управления ESP |
| АБС 1 | 40A | Универсальный контрольный разъем, модуль управления ABS, модуль управления ESP |
| RR HTD | 40A | Реле RR HTD |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| MDPS | 80A | Модуль управления ESP |
| ПРЕДОХРАНИТЕЛЬ: | ||
| ИГН 2 | 50A | Выключатель зажигания |
| ЭБУ А | 30A | ECM (M/T), PCM (A/T), реле управления двигателем (главное реле) |
| F/НАСОС | 20A | Реле F/НАСОСА |
| IGN 1 | 40A | Выключатель зажигания |
| HORN | 10A | Реле звукового сигнала |
| СНСР 1 | 10A | Датчик положения распределительного вала, электромагнитный клапан управления продувкой адсорбера, датчик кислорода (вверху, внизу), модуль управления иммобилайзером, реле С/ВЕНТИЛЯТОР LOW, реле С/ВЕНТИЛЯТОР HI |
| ECUB | 10A | ЕСМ (М/Т), ПКМ (А/Т) |
| DRL | 10A | Земля (млрд. куб. м) |
| ЭБУ 1 | 20A | ЕСМ (М/Т), ПКМ (А/Т) |
| INJ | 15A | Форсунка № 1 ~ № 4, привод управления холостым ходом, реле кондиционера / кондиционера, клапан управления маслом (GAMMA) |
| А/КОН 2 | 10A | Модуль управления кондиционером |
| А/КОН 1 | 10A | Реле А/КОН |
Назначение предохранителей в моторном отсеке (Дизель) (2010 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| БАТТ2 | 50A | Соединение I/P (РЕЛЕ P/WDW, предохранитель (БЕЗОПАСНОСТЬ P/W 15A, ОПАСНОСТЬ 15A)) |
| БАТТ1 | VV | Соединение I/P (ЗАДНЕЕ РЕЛЕ, предохранитель (S/КРЫША 20A, СКЛАДНОЙ 10A, ДР ЛОК 20A, СТОП ЛП 15A, Б/А РОГ 15A, RR FOG LP 10A, ФРТ ВОГ LP 10A, разъем питания (ROOM 10A, AUDIO 20A) )) |
| С/ВЕНТИЛЯТОР | 30A | Реле С/ВЕНТИЛЯТОР HI, реле С/ВЕНТИЛЯТОР LOW |
| MAIN | 125A | Генератор, предохранитель (АБС 1 40A, АБС 2 40A, RR HTD 40A, ВОЗДУХОДУВКА 40A, MDPS 80A, А/КОН 1 10A) |
| АБС 2 | 40A | Универсальный контрольный разъем, модуль управления ABS, модуль управления ESP |
| АБС 1 | 40A | Универсальный контрольный разъем, модуль управления ABS, модуль управления ESP |
| RR HTD | 40A | Реле RR HTD |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| MDPS | 80A | Модуль управления ESP |
| DSL | 150A | Блок предохранителей и реле DSL (реле накаливания, реле ПТК 1, реле ПТК 2, реле ПТК 3) |
| ПРЕДОХРАНИТЕЛЬ: | ||
| ИГН 2 | 50A | Выключатель зажигания |
| ЭБУ А | 30A | ECM (M/T), PCM (A/T), реле управления двигателем (главное реле) |
| Ф/ХТР | 20A | Эстафета ФФХС |
| IGN 1 | 40A | Выключатель зажигания |
| HORN | 10A | Реле звукового сигнала |
| СНСР 1 | 10A | Датчик положения распределительного вала, электромагнитный клапан управления продувкой адсорбера, датчик кислорода (вверху, внизу), модуль управления иммобилайзером, реле С/ВЕНТИЛЯТОР LOW, реле С/ВЕНТИЛЯТОР HI |
| DRL | 10A | Земля (млрд. куб. м) |
| ЭБУ 2 | 10A | Клапан регулятора давления топлива |
| ЭБУ 1 | 20A | ECM |
| INJ | 15A | Реле A/CON, датчик положения распределительного вала, привод VGT, привод EGR, модуль управления иммобилайзером, блок предохранителей и реле DSL (реле накаливания, реле ПТК 1) |
| А/КОН2 | 10A | Модуль управления кондиционером |
| А/КОН 1 | 10A | Реле А/КОН |
Назначение предохранителей в дополнительной панели предохранителей в моторном отсеке (2010 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| GLOW | 80A | Реле накаливания, реле отопителя воздуха |
| ПТК 1 | 50A | Реле ПТК 1 |
| ПТК 2 | 50A | Реле ПТК 2 |
| ПТК 3 | 50A | Реле ПТК 3 |
2013
2013

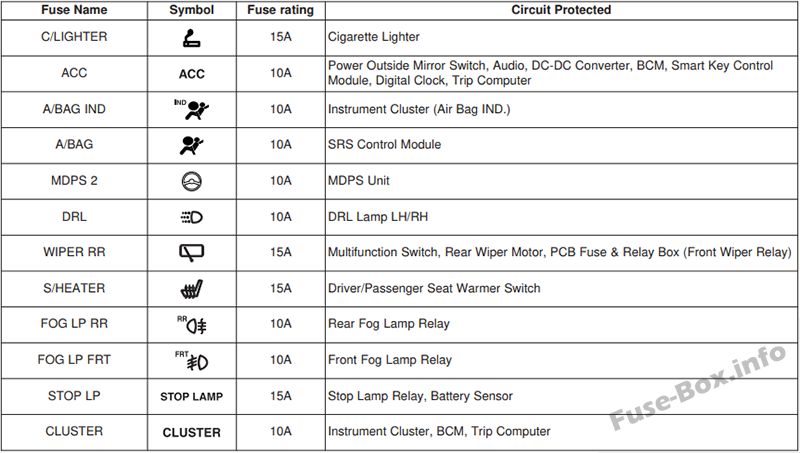

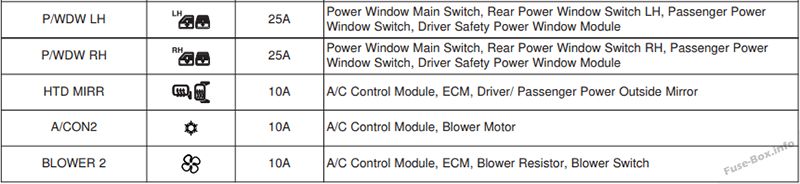

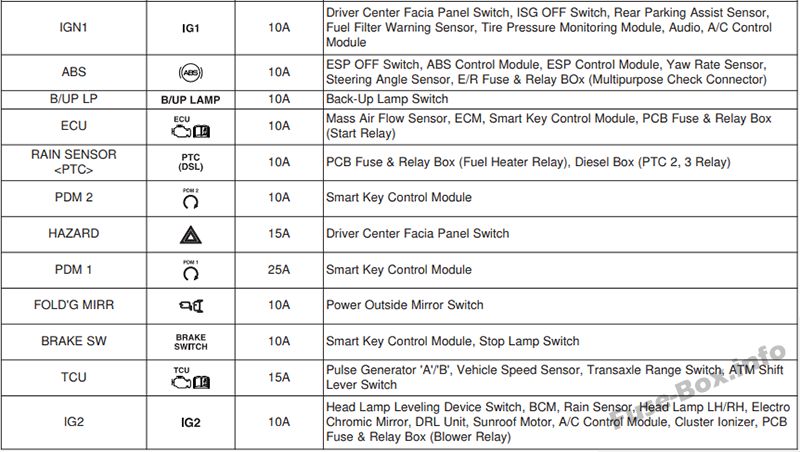

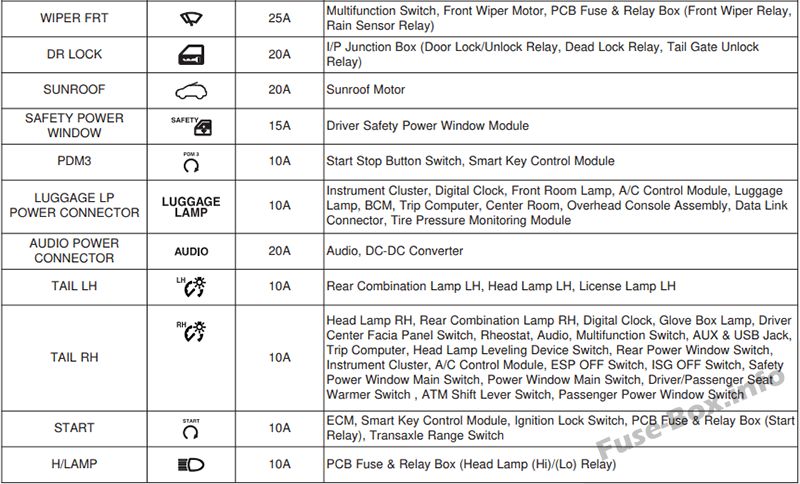

Назначение предохранителей в панели приборов (2013 г.)

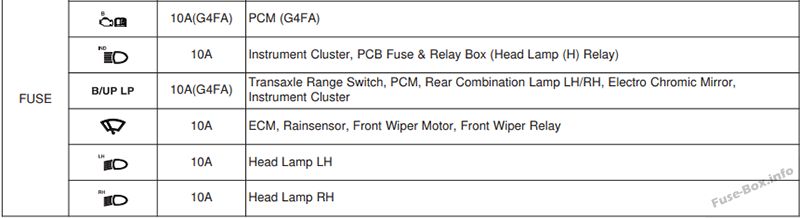

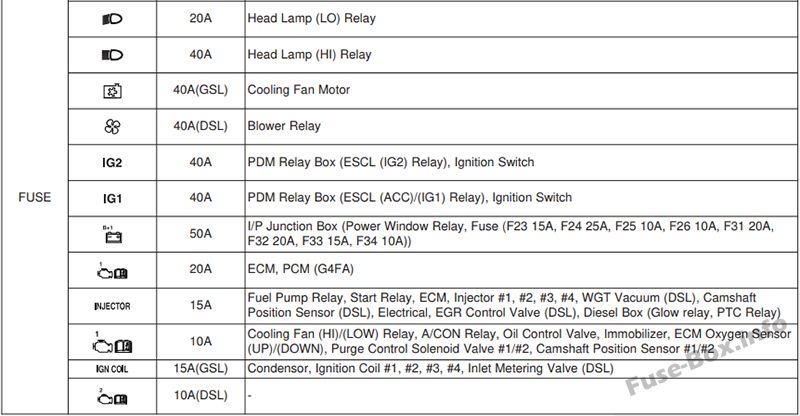

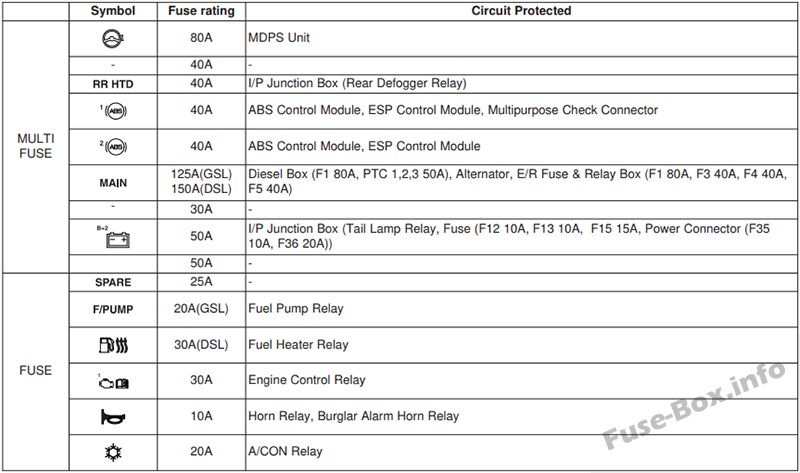

Назначение предохранителей в моторном отсеке (2013 г.)
