Предохранители и реле Hyundai Grand i10 (2015-2018)

Схемы относятся к указанным годам и вариантам Hyundai Grand i10 (2015-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai Grand i10 2015-2018

Использована информация из руководств по эксплуатации 2015 и 2016 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранители прикуривателя (розетки) в Hyundai Grand i10 находятся в блоке предохранителей панели приборов (см. предохранители «POWER OUTLET 1» (электрическая розетка) и «POWER OUTLET 2» (задняя розетка).

Оглавление

Расположение блока предохранителей

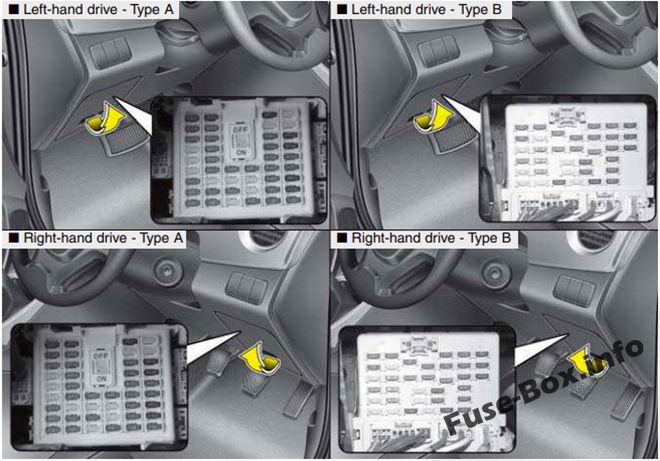

Приборная доска

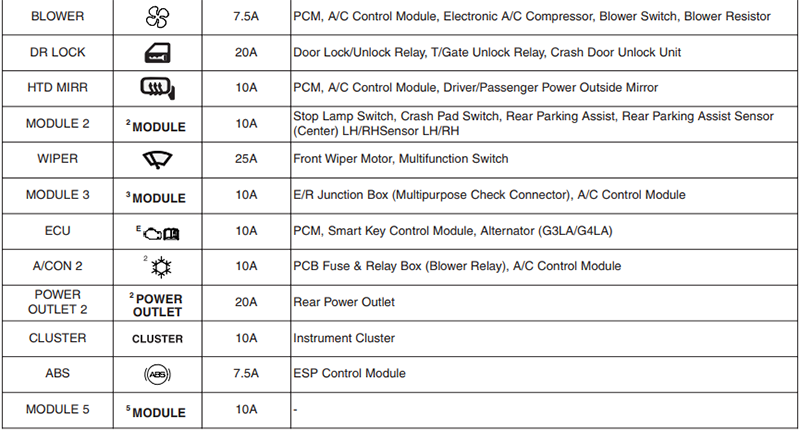

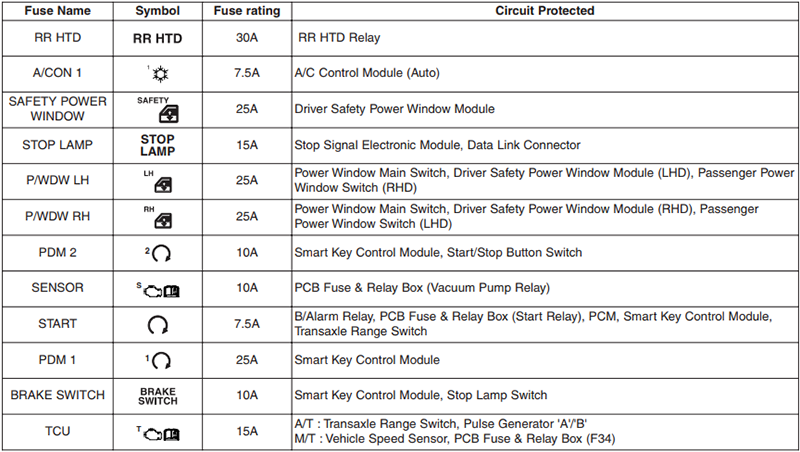

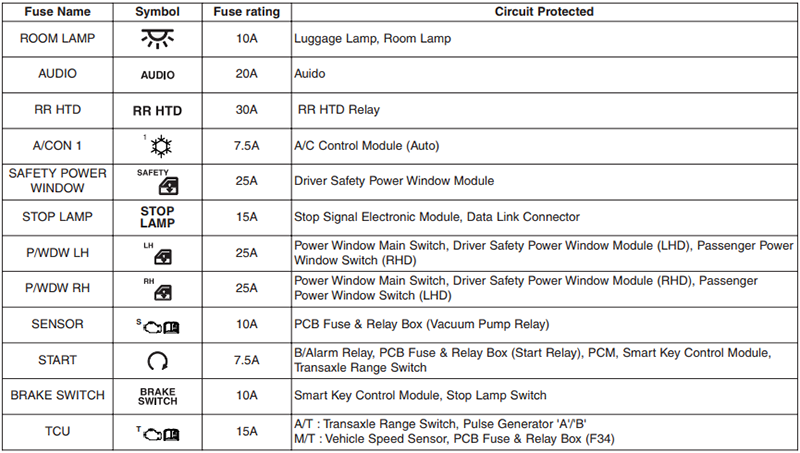

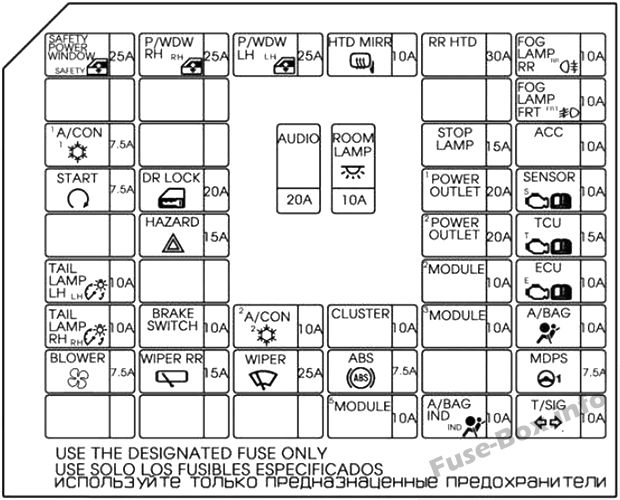

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой. Приборная доска

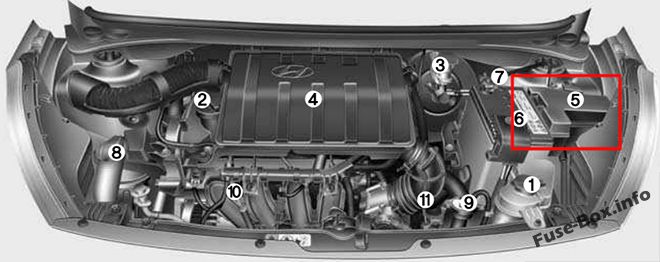

Моторного отсека

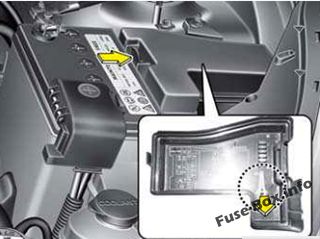

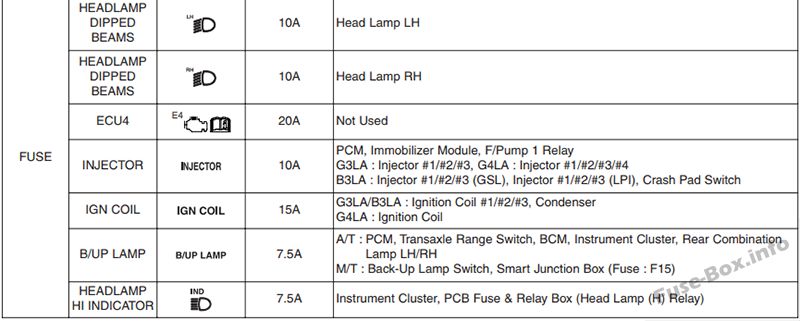

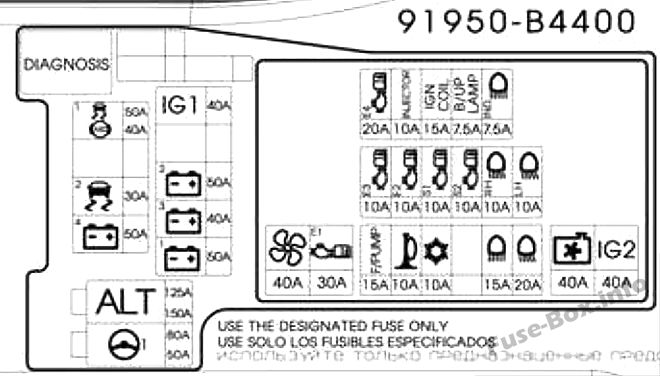

Блок предохранителей находится в моторном отсеке (слева). Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
