Предохранители и реле Hyundai i10 (2008-2013)
Схемы относятся к указанным годам и вариантам Hyundai i10 (2008-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai i10 2008-2013
Использована информация из руководств по эксплуатации 2010 и 2013 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранители прикуривателя (розетка) расположены в блоке предохранителей панели приборов (см. предохранители «RR P/OUTLET» и/или «ЗАЖИГАЛКА»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

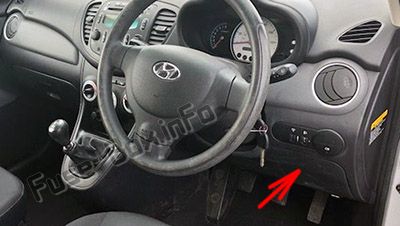

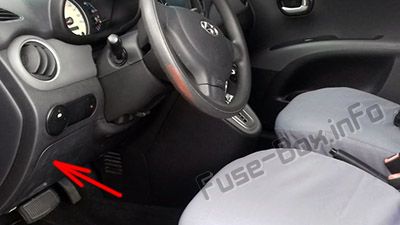

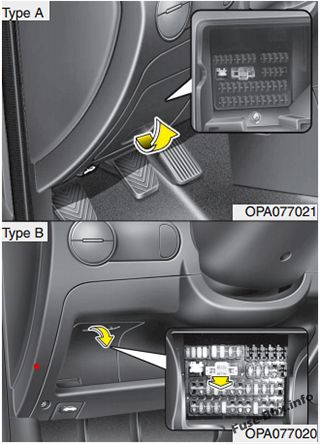

Приборная доска

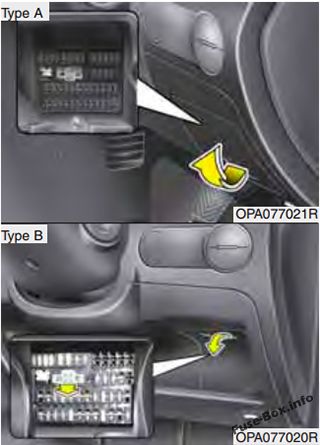

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем

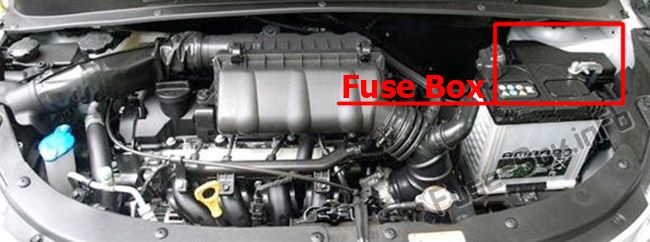

Моторного отсека

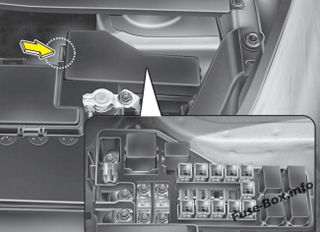

Блок предохранителей находится в моторном отсеке (слева).

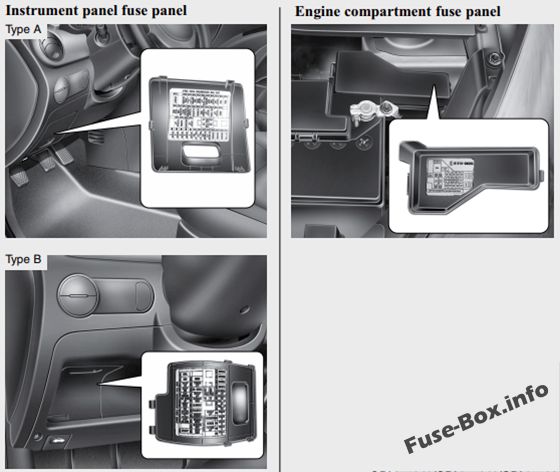

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
2010
2010

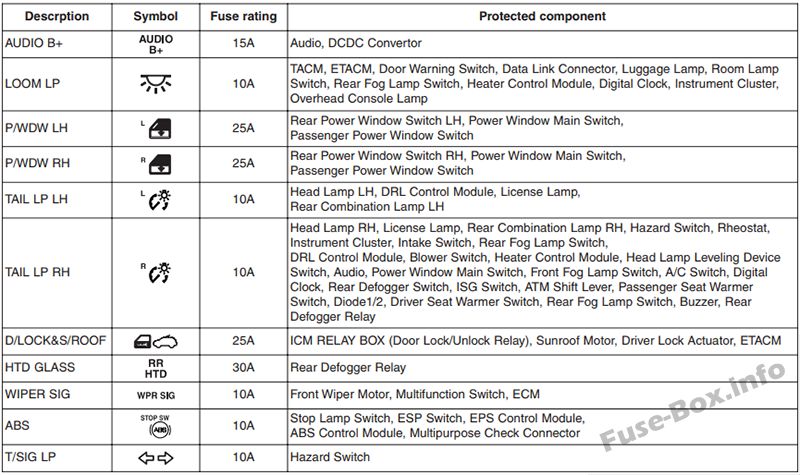

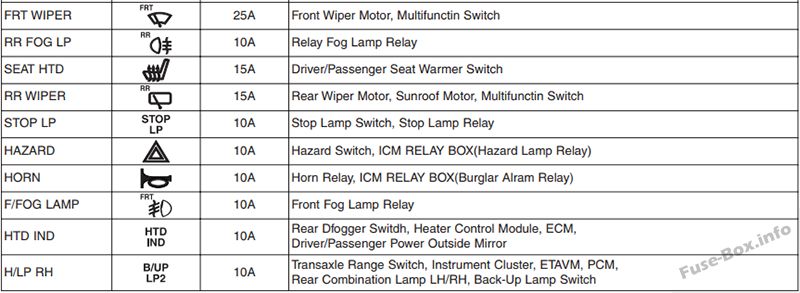

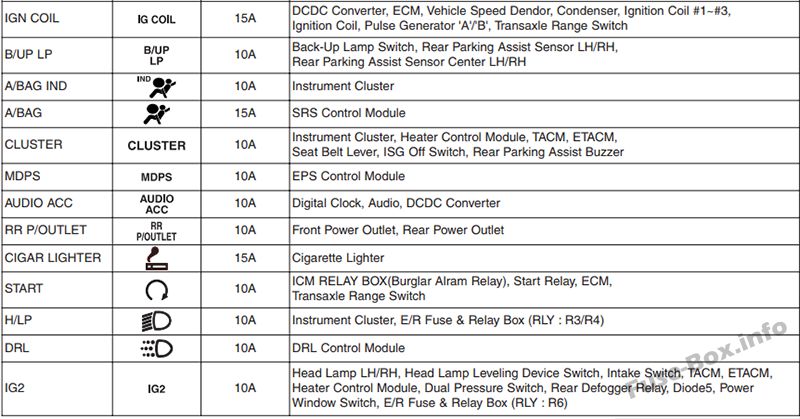

Назначение предохранителей в панели приборов (2010 г.)

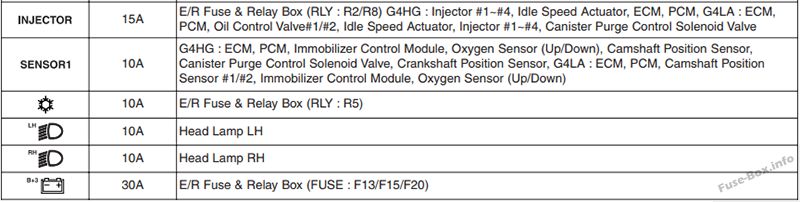

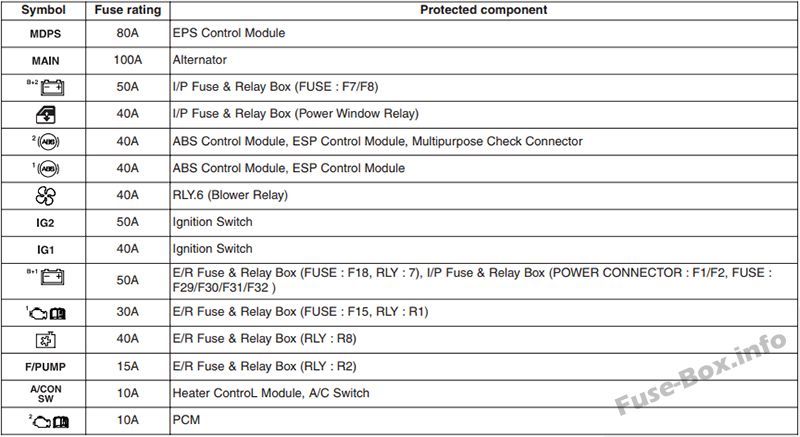

Назначение предохранителей в моторном отсеке (для 1,1 л и 1,2 л) (2010 г.)

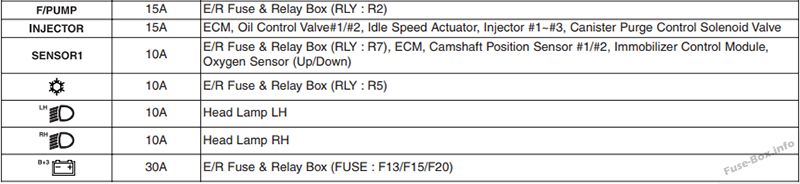

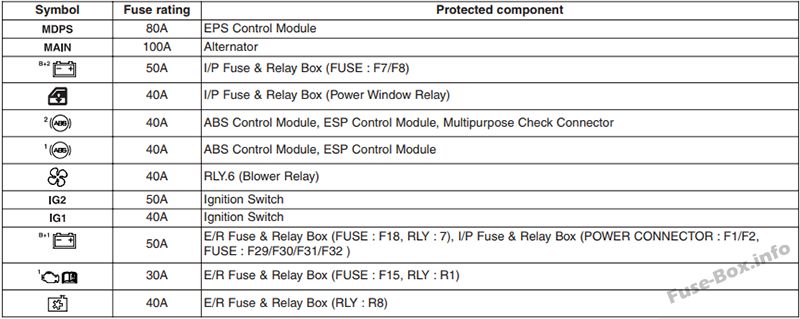

Назначение предохранителей в моторном отсеке (для 1,0 л) (2010 г.)
2013
2013
Назначение предохранителей в панели приборов (2013 г.)
| Описание | Номинал предохранителя | Защищенный компонент |
|---|---|---|
| П/ВДВ левый | 20A | Переключатель стеклоподъемника водителя, переключатель стеклоподъемника заднего левого окна |
| П/ВДВ правый | 20A | Переключатель помощи стеклоподъемникам, задний правый переключатель стеклоподъемников |
| ХВОСТ ЛЕВЫЙ | 10A | Габаритный фонарь (передний левый, задний левый), номерной фонарь, блок ДХО |
| ХВОСТ LP-RH | 10A | Габаритный фонарь (передний правый, задний правый), номерной фонарь, освещение (без ДХО) |
| ДИОД 1 | - | Реле передних противотуманок |
| ДИОД 2 | - | Блок I/P (реле передних противотуманных фар), переключатель передних противотуманных фар |
| ДИОД 3 | - | Многофункциональный переключатель — сигнал выключателя фар |
| ДИОД 4 | - | Коробка I/P (TAIL RH 10A) |
| ДИОД 5 | - | Реле задних противотуманок |
| AUDIO B+ (предохранитель памяти) | 15A | Аудио |
| ROOM LP (предохранитель с памятью) | 10A | Лампа освещения салона, Лампа багажного отделения, ETACS, Комбинация приборов, OBD-2, Дверной сигнализатор, Задний противотуманный выключатель, Цифровые часы |
| СТОП ЛП | 10A | Выключатель стоп, высоко установленный стоп-сигнал |
| ОПАСНОСТЬ | 10A | Выключатель аварийки, блок ICM (реле аварийки), вспышка |
| HORN | 10A | Блок ICM (реле звукового сигнала Buglar), реле звукового сигнала |
| F/FOG LP | 10A | Реле передних противотуманок |
| ABS | 10A | Блок ABS, Блок ESP, Диагностика, Выключатель стоп-ESP |
| Т/СИГ ЛП | 10A | Переключатель аварийной сигнализации, указатель поворота передний левый/правый, указатель поворота задний левый/правый, боковой повторитель передний левый/правый, поворотник влево/вправо |
| ИС КАТУШКА | 15A | Датчик расхода воздуха (Дизель), Катушка зажигания, Датчик скорости MT, Реле подогревателя топлива (Дизель), Конденсатор (Бензин 1,2 л), ЭБУ (Дизель), Датчик воды в топливном фильтре (Дизель) |
| Б/УП LP | 10A | Переключатель заднего хода, Задний комбинированный фонарь левый/правый (Задний ход), Сдвиг банкомата, PCU, Переключатель блокировки |
| A/СУМКА ИНД. | 10A | Кластер |
| СУМКА | 10A | Выключатель подушки безопасности пассажира, ACU_A, подушка безопасности водителя, подушка безопасности пассажира, преднатяжитель левый/правый, боковая подушка безопасности левая/правая, датчик бокового удара левый/правый, датчик фронтального удара левый/правый |
| КЛАСТЕР | 10A | Комбинация приборов, ETACS, таймер ремня безопасности, MDPS_A, ALT_R |
| ЗАЖИГАЛКА | 15A | Зажигалка |
| АУДИО АКК | 10A | Аудио, Переключатель наружного зеркала, Электродвигатель наружного зеркала влево/вправо, Цифровые часы |
| ПО А/КОН | 10A | Переключатель кондиционера, ECM, термистор |
| HTD IND | 10A | Выключатель заднего отопителя (индикатор), ЭБУ |
| DRL | 10A | блок ДХО |
| IG2 | 10A | Реле вентилятора, реле передних противотуманных фар, блок ДХО, ETACS, переключатель впуска, модуль PTC (дизель), привод HLLD левый |
| В/Н ЛГ | 10A | Левая фара, Левая фара дальнего/ближнего света, Комбинация приборов (индикатор дальнего света фары) |
| В/Н ПРАВ. | 10A | Правая фара, правая фара дальнего/ближнего света, переключатель HLLD, привод HLLD справа |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 25A | Электродвигатель переднего стеклоочистителя, Многофункциональный переключатель, Электродвигатель переднего стеклоочистителя B+, Электродвигатель переднего омывателя |
| RR FOG LP | 10A | Реле задних противотуманок |
| СИДЕНЬЕ ХТД | 15A | Переключатель бокового обогрева левый/правый |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Электродвигатель заднего стеклоочистителя, Многофункциональный переключатель, Задний стеклоочиститель, Электродвигатель заднего стеклоочистителя B+, Электродвигатель заднего омывателя, Электродвигатель люка в крыше |
| Д/БЛОКИРОВКА И С/КРЫША | 20A | Блок ICM (реле блокировки/разблокировки), исполнительный механизм замка двери водитель/ассистент/задний правый/задний левый, исполнительный механизм замка задней двери, люк в крыше |
| СТЕКЛО HTD | 25A | Реле заднего обогрева |
| НАЧАЛО | 10A | Пусковое реле, блок ICM (пусковое реле охранной сигнализации) |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| ЗАПАСНОЙ | 20A | Запасной предохранитель |
| ЗАПАСНОЙ | 25A | Запасной предохранитель |
Назначение предохранителей в моторном отсеке (2013 г.)
| Описание | Номинал предохранителя | Защищенный компонент |
|---|---|---|
| MAIN | 100А (бензин) / 125А (дизель) | Ящик моторного отсека B+, Генератор |
| MDPS | 80A | MDPS_B |
| ИГН 2 | 50A | Комплект ключей, пусковое реле |
| IGN 1 | 30A | Набор ключей |
| БАТТ1 | 30A | Предохранитель с памятью (AUDIO 15A/ ROOM LP 10A), хвостовое реле |
| ECU | 30A | Главное реле, F/PUMP 20A, ЭБУ 2 10A |
| Р/ВЕНТИЛЯТОР | 30A | Реле высокой скорости вентилятора радиатора, реле низкой скорости вентилятора радиатора |
| F_HTR | 30A | Реле подогревателя топлива (дизель) |
| БАТТ2 | 50A | ЗАМОК КРЫШИ 20A, RR HTD 25A, ОПАСНОСТЬ 10A, СТОП 10A, F/FOG 10A, СИГНАЛ 10A |
| П/ВДВ | 30A | Блок I/P (реле электрического стеклоподъемника B+) |
| АБС 2 | 40A | Блок ABS, блок ESP, выпуск воздуха |
| АБС 1 | 40A | блок АБС. блок ЭСП. Удаление воздуха |
| BLWR | 30A | Реле вентилятора |
| ECU | 10A | ЭБУ, модуль PTC (дизель) |
| INJ | 15A | Форсунка 1/2/3/4, ISCA, ECU, реле накаливания (дизель), реле PTC 1/2/3 (дизель), привод VGT (дизель), привод EGR (дизель), привод дроссельной заслонки (дизель), вакуумный вихрь (Дизель), Датчик положения распредвала (Дизель), Блок иммобилайзера |
| SNSR | 10A | ECU, датчик положения коленчатого вала, датчик положения распредвала, датчик 02 вверх, датчик 02 вниз, блок иммобилайзера, лямбда-зонд (дизель), выключатель стоп (дизель) |
| ЭБУ (ДСЛ) | 20A | ЭБУ (дизель) |
| F_PUMP | 20A | Реле топливного насоса |
| А/КОН | 10A | Реле кондиционера |
