Предохранители и реле Hyundai H350 / Solati (2015-2019..)
Схемы относятся к указанным годам и вариантам Hyundai H350 / Solati (2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai H350 / Solati 2015-2019…
Использована информация из руководства по эксплуатации 2015 и 2016 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранители прикуривателя (розетки) в Hyundai H350 (Solati) расположены в блоке предохранителей приборной панели (см. предохранитель «P/OUTLET FR LH» (передняя левая розетка)) и (предохранители «C/LIGHTER / P/OUTLET RR» (прикуриватель, розетка в багажном отделении) и «P /OUTLET CTR & RH” (центральная розетка спереди справа)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

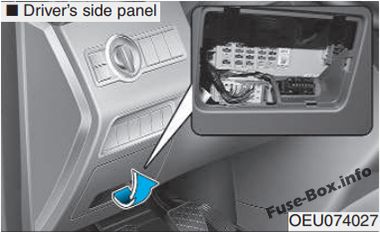

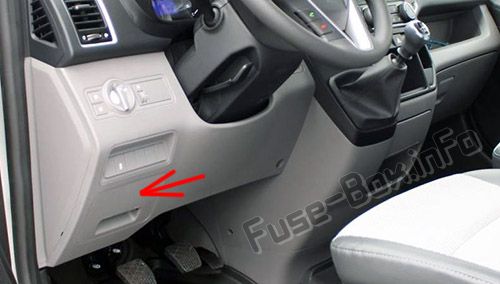

Приборная доска

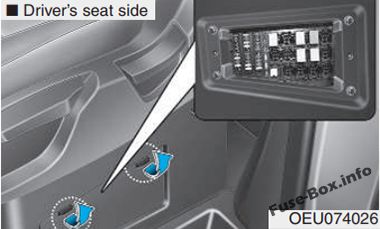

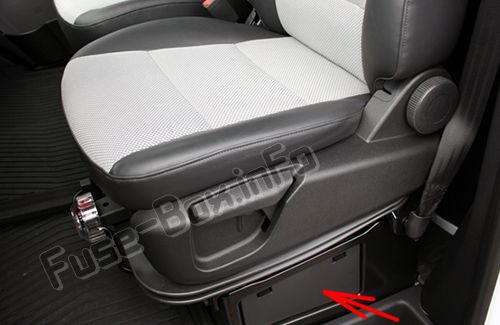

Сиденье водителя

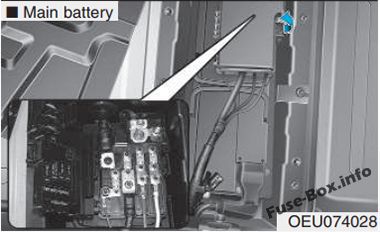

Панель предохранителей аккумуляторной батареи

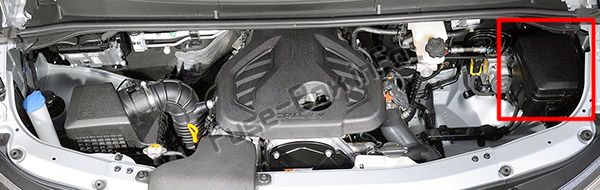

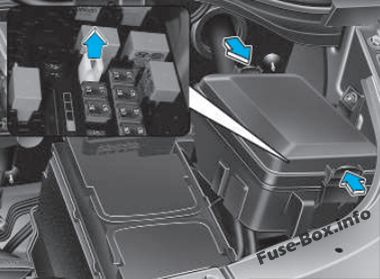

Моторного отсека

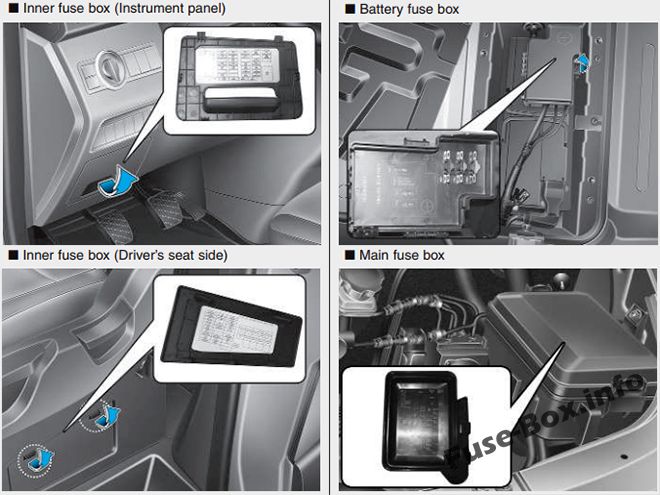

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Назначение предохранителей на панели приборов
Назначение предохранителей на панели приборов
| No. | Номинал, Ампер | Name | Цепь защищена |
|---|---|---|---|
| 1 | 15A | СТЕКЛООЧИСТИТЕЛЬ | Мотор переднего стеклоочистителя, мотор омывателя |
| 2 | 7.5A | 2 А/КОН | ВОЗДУХОДУВКА M/HI SIG |
| 3 | 7.5A | 1 ЭКСТРЕННЫЙ ВЫЗОВ | Экстренный вызов (ACC) |
| 4 | 25A | P/WDW левый | P/WDW Двигатель слева |
| 5 | 20A | DDM | Модуль двери привода (B+ MIRR) |
| 6 | 25A | П/ВДВ правый | P/WDW Мотор справа |
| 7 | 15A | Р/ВЫХОД (FR_LH) | Розетка питания (спереди слева) |
| 8 | 7.5A | 1 CM | См (В+) |
| 9 | 15A | МУЛЬТИМЕДИА | АУДИО E300/E800(B+), AVN(B+), модуль LDC(B+) |
| 10 | 20A | ADM | Модуль вспомогательной двери (B+ MIRR) |
| 11 | 7.5A | НАЧАЛО | НАЧАТЬ СИГНАЛ |
| 12 | 10A | ПАМЯТЬ | Комбинация приборов (B+), модуль управления кондиционером (B+), модуль двери привода (B+ECU), модуль вспомогательной двери (B+ECU), DTG (B+), OBDII (B+) |
| 13 | 7.5A | ТОРМОЗ ПЕРЕКЛЮЧАТЕЛЬ | Тормозной выключатель, стоп-сигнал |
| 14 | 10A | МОДУЛЬ Е-3 | Комбинация приборов, модуль водительской двери, вспомогательный дверной модуль, модуль управления кондиционером, переключатель HTD сиденья, левый/правый, выключатель VDC, AVN, модуль HTD сиденья, левый/правый, DTG, модуль LDWS, датчик RPAS, датчик скорости рыскания, топливная вода Датчик |
| 15 | 10A | ЗАМОК СРЕДНЕЙ ДВЕРИ | Привод замка средней двери |
| 16 | 10A | ЗАМОК ЗАДНЕЙ ДВЕРИ | Привод замка двери багажника |
| 17 | 10A | МОДУЛЬ Е-4 | АУДИО E300/E800(ACC), AVN(ACC), модуль LDC(ACC), CM(ACC) |
| 18 | 20A | КОРОБКА ДВИГАТЕЛЯ (IG1) | КОРОБКА UH (ABS3 7,5A, SNSR5 7,5A, БЛОКИРОВКА 7,5A, ЛАМПА ЗАПАСНОГО ДВИГАТЕЛЯ 7,5A) |
| 19 | 10A | DCU | КОРОБКА СИДЕНЬЯ (реле DCU SNSR 'S') |
| 20 | 7.5A | 2 CM | СМ (ИГ1) |
| 21 | 7.5A | МОДУЛЬ-1 | Датчик дождя |
| 22 | 10A | ВНУТРЕННЯЯ ЛАМПА | SEAT BOX (реле PASS ROOM LAMP 'S'), ключевой выключатель, подножка (MID/ASS), лампа OH_CONSOLE, лампа Map, лампа для чтения пассажира, Cargo_Lamp (Middle/TGAT) |
| 23 | 10A | МОДУЛЬ-2 | Привод HLLD левый/правый, модуль реле накаливания (IGI), переключатель тормоза, датчик FPAS, переключатель C/PAD, переключатель BEZEL, модуль LDC (IGI) |
| 24 | 7.5A | МОДУЛЬ-5 | l_S_MIRR(IG2), CM(IG2), модуль отопителя пассажира(IG2), модуль обогрева сиденья левый/правый(IG2), реле F/FILTER 'S' |
| 25 | 10A | 2 ИММО | Модуль иммобилайзера (B+), выключатель сигнализации ключа |
| 26 | 7.5A | 1 ИММО | Модуль иммобилайзера (IGl) |
| 27 | 20A | СИДЕНЬЯ (IG2) | СИДЕНЬЯ (ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР2 10A, A/CON RR(IG2) 10A, IG2 10A(AUX POWER(IG2) реле ‘S’)) |
| 28 | 7.5A | 1 А/КОН | Модуль управления кондиционером (IG2) |
| 29 | 15A | СУМКА | Модуль управления СУМКА (IGI) |
| 30 | 7.5 | 2 ЭКСТРЕННЫЙ ВЫЗОВ | Экстренный вызов (IG1) |
Назначение предохранителей со стороны сиденья водителя
Назначение предохранителей со стороны сиденья водителя
| No. | Номинал, Ампер | Name | Цепь защищена |
|---|---|---|---|
| 1 | 30A | ПЕРЕХОД A/CON BLOW LH | Электродвигатель вентилятора кондиционера пассажира, левый |
| 2 | 20A | Э/ШАГ МОЩНОСТИ | Модуль электрического шага(B+) |
| 3 | 30A | ПРОХОД A/CON BLOW RH | Электродвигатель вентилятора кондиционера пассажира, правый |
| 4 | 7.5A | 1 ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР | Модуль управления вентилятором (B+) |
| 5 | 10A | ПРОХОД КОМНАТНОЙ ЛАМПЫ | Комнатная лампа (передняя/центральная/задняя) |
| 6 | 15A | ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ (IG2) | ДОПОЛНИТЕЛЬНАЯ КОРОБКА (AUX IG2) |
| 7 | 30A | 1 ПРИЦЕП | Модуль прицепа (B+) |
| 8 | 25A | ПОДОГРЕВ СИДЕНЬЯ | Модуль сиденья HTD левый/правый (теплый B+) |
| 9 | 10A | ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ (ДВИГАТЕЛЬ РАБОТАЕТ) | ДОПОЛНИТЕЛЬНАЯ КОРОБКА (ДВИГАТЕЛЬ РАБОТАЕТ) |
| 10 | 15A | 2 ТРЕЙЛЕР | Модуль прицепа (B+) |
| 11 | 20A | ПОДОГРЕВАТЕЛЬ 1 | Модуль предварительного нагрева |
| 12 | 25A | ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ (B+) | ДОПОЛНИТЕЛЬНАЯ КОРОБКА (AUX B+) |
| 13 | 15A | 3 ТРЕЙЛЕР | Модуль прицепа (B+) |
| 14 | 30A | ПЕРЕХОД A/CON C/ВЕНТИЛЯТОР ЛЕВЫЙ | Электродвигатель вентилятора кондиционера пассажира, левый |
| 15 | 10A | ДАТЧИК АККУМУЛЯТОРА | Датчик батареи |
| 16 | 30A | ТОПЛИВО HTR | Топливный фильтр HTR |
| 17 | 7.5A | PASS HTR/BLOW SIG FR | Модуль управления отопителем пассажира (двигатель вентилятора SIG спереди) |
| 18 | 15A | ДАТЧИК DCU | Датчик PM, датчик NOX (передний/задний), модуль управления дозированием (IG1 INPUT) |
| 19 | 20A | 1 ДКУ | Модуль управления дозированием (B+) |
| 20 | 7.5A | PASS HTR/BLOW SIG RR | Модуль управления отопителем пассажира (двигатель вентилятора SIG сзади) |
| 21 | 10A | 2 ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР | Модуль управления вентилятором (IG2) |
| 22 | 7.5A | ПЕРЕХОД A/CON BLOW SIG LH | Задний модуль управления кондиционером (двигатель вентилятора SIG слева) |
| 23 | 7.5A | PASS A/CON BLOW SIG RH | Задний модуль управления кондиционером (двигатель вентилятора SIG справа) |
| 24 | 10A | А/КОН ЗАД (IG2) | Модуль управления кондиционером, задний |
| 25 | 20A | 2 ДКУ | Модуль управления дозированием (B+) |
| 26 | 20A | 3 ДКУ | Модуль управления дозированием (B+) |
| 27 | 10A | IG2 | Модуль электрической подножки, SEAT BOX (реле ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ (IG2) *S ) |
| 28 | 30A | PASS A/CON C/ВЕНТИЛЯТОР ПРАВ. | Электродвигатель вентилятора кондиционера пассажира, правый |
| 29 | 25A | ПРОХОД HTR FRT | Передний электродвигатель вентилятора отопителя пассажира |
| 30 | 25A | ПАСС HTR RR | Электродвигатель вентилятора отопителя пассажира сзади |
Назначение предохранителей на панели предохранителей аккумуляторной батареи
Назначение предохранителей на панели предохранителей аккумуляторной батареи
| No. | Номинал, Ампер | Name | Цепь защищена |
|---|---|---|---|
| 1 | 40A | DCU.ГЛАВНЫЙ | Модуль управления дозированием (B+) |
| 2 | 150A | PASS.HTR(BUS) PASS,A/CON(BUS) AUX,BATT(TRK/VAN) | 1. АВТОБУС: SEAT BOX (ПРОХОД HTR FRT 25A. PASS HTR/BLOW SIG FR 7.5A, ПАСС HTR RR 25A. PASS HTR/BLOW SIG RR 7.5A. ПЕРЕХОД A/CON C/ВЕНТИЛЯТОР ЛЕВЫЙ 30A. PASS A/CON C /ВЕНТИЛЯТОР ПРАВЫЙ 30A, ПРОХОД A/CON BLOW LH 30A, ПЕРЕХОД A/CON BLOW SIG LH 7,5 A. PASS A/CON BLOW SIG RH 30A, PASS A/CON BLOW SIG RH 7,5A) 2. ФУРГОН/ГРУЗОВИК: ДОПОЛНИТЕЛЬНАЯ батарея |
| 3 | 70 A | 2 МЕСТА_F/BOX | СИДЕНЬЕ (B+2/B+3), датчик РМ. Датчик NOX (передний/задний), модуль управления дозированием (ВХОД IG1) |
| 4 | 70 A | 1 МЕСТО_F/BOX | СИДЕНЬЕ (B+1/B+4) |
Назначение предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| No. | Номинал, Ампер | Name | Цепь защищена |
|---|---|---|---|
| 1 | 10A | 2 А/КОН | КОМПРЕССОР КОНДИЦИОНЕРА |
| 2 | 15A | 4 ЭБУ | Модуль управления двигателем (постоянная батарея (+)) |
| 3 | 10A | 1 А/КОН | Компрессор кондиционера CAB |
| 4 | 10A | 1 ДАТЧИК | Электрический привод VGT, байпас системы рециркуляции отработавших газов, UH_BOX (реле топливного насоса «S») |
| 5 | 10A | ЗАПАСНОЙ | |
| 6 | 20A | 1 ЭБУ | Модуль управления двигателем (аккумуляторная батарея (+)) |
| 7 | 10A | 2 ДАТЧИК | UH_BOX (реле A/CON1 «S», реле A/CON2 «S», реле ВЕНТИЛЯТОРА КОНДЕНСАТОРА LH.RH1/2 «S») |
| 8 | 20A | 2 ЭБУ | Модуль управления двигателем (аккумуляторная батарея (+)) |
| 9 | 10A | 3 ДАТЧИК | Лямбда-зонд |
| 10 | 7.5A | РЕЗЕРВНАЯ ЛАМПА | Задний комбинированный фонарь, левый/правый (задний ход), внутреннее зеркало заднего вида (задний ход), модуль прицепа (задний ход), модуль управления динамикой автомобиля (переключатель заднего хода), звуковой сигнал заднего хода |
| 11 | 7.5A | 3 АБС | Модуль антиблокировочной системы тормозов (IG1), модуль управления динамикой автомобиля (IG1), датчик угла поворота рулевого колеса (IG1) |
| 12 | 7.5A | 5 ДАТЧИК | Датчик массового расхода воздуха, блок управления двигателем (КЛЕММА 15 (ВХОД IG1)) |
| 13 | 7.5A | ИНГИБИТОР | UH_BOX (реле блокировки пуска «S») |
| 14 | 60A | 3 B+ | Умная распределительная коробка (B+3) |
| 15 | 60A | VDC | Модуль управления динамикой автомобиля (двигатель насоса B+) |
| 16 | 40A | 2 АБС | Модуль антиблокировочной тормозной системы (электромагнитный клапан B+), модуль управления динамикой автомобиля (электромагнитный клапан B+) |
| 17 | 40A | 1 АБС | Модуль антиблокировочной тормозной системы (двигатель насоса B+) |
| 18 | 60A | 2 B+ | Умная распределительная коробка (B+2) |
| 19 | 80A | GLOW | Модуль реле накала (Plus Direct) |
| 20 | 50A | 4 B+ | Умная распределительная коробка (B+4) |
| 21 | 50A | EMS | Блок системы управления двигателем (B+) |
| 22 | 15A | HORN | HORN |
| 23 | 10A | PTO | Магнитный клапан ВОМ |
| 24 | 20A | F/НАСОС | Датчик топливного насоса (двигатель топливного насоса (+)) |
| 25 | 15A | Б/А РОГ | Звуковой сигнал охранной сигнализации |
| 26 | 25A | C/ЗАЖИГАЛКА P/ВЫПУСК ПРАВ. | Прикуриватель, розетка в багажном отделении |
| 27 | 25A | P/OUTLET CTR & RH | Розетка питания (в центре, спереди справа) |
| 28 | 20A | ДЕИЛЬЕР | ДЕИЛЬЕР |
| 29 | 40A | ВЕНТИЛЯТОР КОНДЕНСАТОРА | Электродвигатель вентилятора конденсатора кондиционера, левый/правый |
| 30 | 30A | СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | Мотор переднего стеклоочистителя |
| 31 | 50A | 4 НАГРЕВАТЕЛЬ PTC | Нагреватель PTC EXTN (PTC4+) |
| 32 | 50A | 3 НАГРЕВАТЕЛЬ PTC | Нагреватель PTC EXTN (PTC3+) |
| 33 | 50A | 2 НАГРЕВАТЕЛЬ PTC | Нагреватель PTC EXTN (PTC2+) |
| 34 | 50A | 1 НАГРЕВАТЕЛЬ PTC | Нагреватель PTC EXTN (PTC1+) |
| 35 | 40A | IG2 | IGN_Switch (B2), пусковой соленоид |
| 36 | 50A | IG1 | IGN_Switch (B1) |
| 37 | 50A | 1 B+ | Умная распределительная коробка (B+1) |
| 38 | 50A | ВОЗДУХОДУВКА | Двигатель вентилятора |
| 39 | 150А / 200А | ALT | ГЕНЕРАТОР |
