Предохранители и реле Hyundai H-100 Truck / Porter II (2005-2018)
Схемы относятся к указанным годам и вариантам Hyundai H-100 Truck / Porter II (2005-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai H-100 Truck / Porter II 2005-2018
Использована информация из руководств по эксплуатации 2010, 2011 и 2012 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранитель прикуривателя (розетки) в Hyundai H-100 Truck / Porter II находится в блоке предохранителей панели приборов (см. предохранитель «С/СВЕТ»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

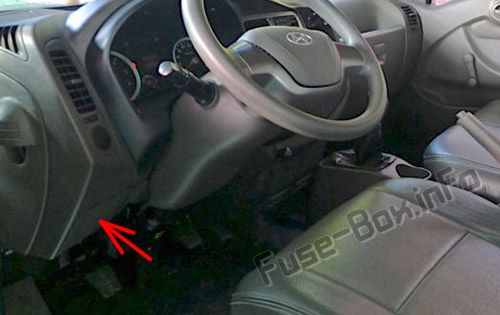

Пассажирский салон

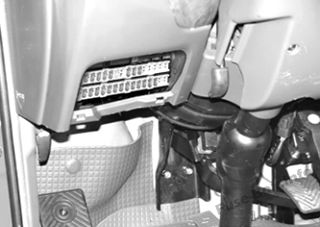

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.

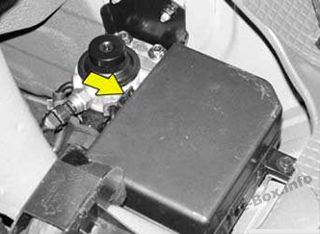

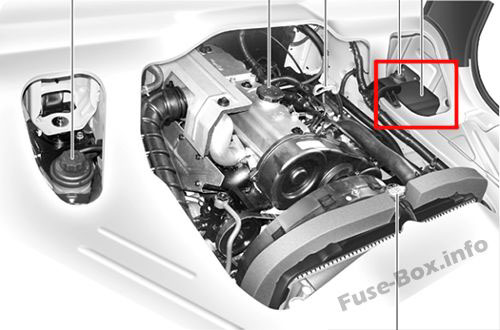

Моторного отсека
Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей

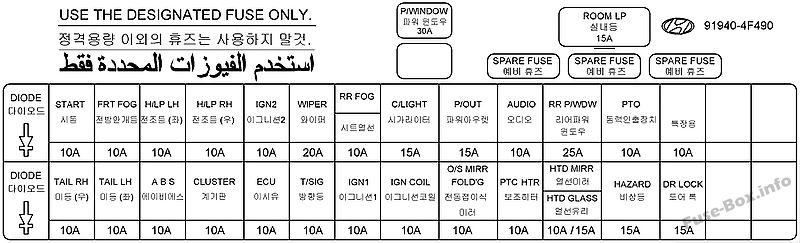

Пассажирский салон
| ОПИСАНИЕ | ТОК | ЦЕПЬ ЗАЩИЩЕНА |
|---|---|---|
| P/WINDOW (ПЛАВКАЯ ВСТАВКА) | 30A | Реле стеклоподъемника |
| НАЧАЛО | 10A | Пусковое реле, блок управления накалом, ECM |
| ФРТ ПРОТИВОТУМАННЫЙ | 10A | Реле передних противотуманных фар |
| В/Н ЛГ | 10A | Левая фара, Комбинация приборов |
| В/Н ПРАВ. | 10A | Правая фара |
| ИГН 2 | 10A | Переключатель управления отопителем, ЭТАСМ, переключатель регулировки положения фар, реле вентилятора |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Мотор стеклоочистителя, многофункциональный переключатель |
| РР противотуманные фары | 10A | Реле задних противотуманных фар |
| С/СВЕТ | 15A | Зажигалка |
| П/ВЫХОД | 15A | Не используется |
| АУДИО | 10A | Аудио |
| РР П/ВДВ | 25A | Переключатель стеклоподъемников |
| PTO | 10A | Не используется |
| ХВОСТ ПРАВЫЙ | 10A | Правый габаритный фонарь, правый задний комбинированный фонарь, лампа номерного знака |
| ПОСЛЕ ЛЕВОГО | 10A | Левый габаритный фонарь, Левый задний комбинированный фонарь |
| ABS | 10A | Не используется |
| КЛАСТЕР | 10A | Комбинация приборов, резистор генератора |
| ECU | 10A | ECM |
| T/SIG | 10A | Аварийный выключатель, выключатель фонаря заднего хода |
| IGN 1 | 10A | ЭТАСМ |
| КАТУШКА ЗАЖИГАНИЯ | 10A | Электромагнитный клапан EGR № 1, № 2 (2,5 TCI), модуль управления накалом (2,6 н/д), датчик топливной воды, выключатель нейтрали |
| O/S MIRR FOLD'G | 10A | Не используется |
| ПТК ХТР | 10A | Переключатель управления отопителем |
| СТЕКЛО HTD | 15A | Выключатель обогревателя заднего стекла |
| ОПАСНОСТЬ | 15A | Аварийный выключатель |
| ДР ЛОК | 15A | ЭТАСМ, привод замка левой передней двери |
| КОМНАТА LP | 15A | Лампа освещения салона, дверной сигнализатор, аудиосистема, ЭТАСМ |

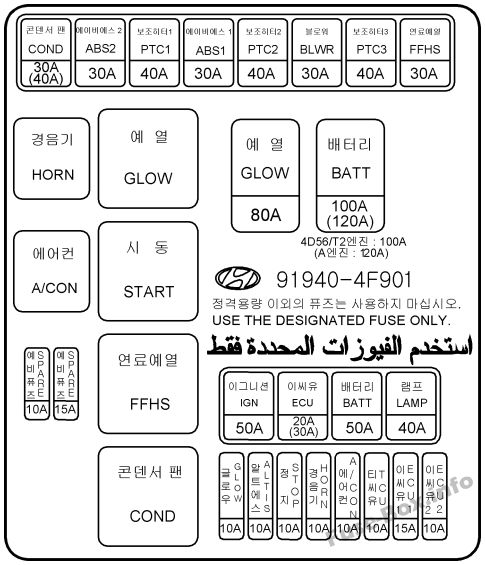

Моторного отсека
| ОПИСАНИЕ | ТОК | ЦЕПЬ ЗАЩИЩЕНА |
|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | ||
| BATT | 100A | Генератор |
| GLOW | 80A | Реле накала |
| IGN | 50A | Пусковое реле, замок зажигания |
| ECU | 20A | Реле управления двигателем |
| BATT | 50A | Блок предохранителей I/P (A/Con, Hazard, DR Lock), разъем питания |
| LAMP | 40A | Плавкая вставка P/WDW, предохранитель передних противотуманок, реле задних фонарей |
| COND | 30A | Реле вентилятора конденсатора |
| ABS2 | 30A | Не используется |
| PTC1 | 40A | Не используется |
| ABS1 | 30A | Не используется |
| PTC2 | 40A | Не используется |
| BLWR | 30A | Реле вентилятора |
| PTC3 | 40A | Не используется |
| FFHS | 30A | Не используется |
| ПРЕДОХРАНИТЕЛЬ: | ||
| GLOW | 10A | ECM |
| ALT_S | 10A | Генератор |
| STOP | 10A | Выключатель стоп-сигнала |
| HORN | 10A | Реле звукового сигнала |
| А/КОН | 10A | Реле А/Кон |
| TCU | 10A | Не используется |
| ECU1 | 15A | Не используется |
| ECU2 | 10A | Не используется |
