Предохранители и реле Hyundai H-1 / Grand Starex (2008-2018)
Схемы относятся к указанным годам и вариантам Hyundai H-1 / Grand Starex (2008-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai H-1 / Grand Starex 2008-2018
Предохранитель прикуривателя (розетки) в Hyundai H-1 (Grand Starex) находится в блоке предохранителей панели приборов (см. предохранитель «C/зажигалка» (прикуриватель, передняя розетка)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

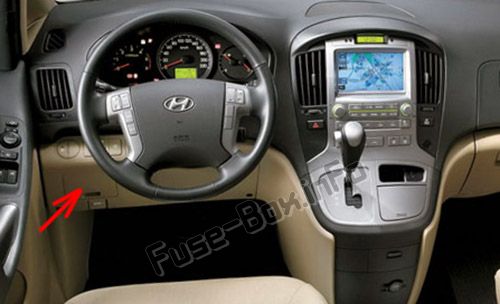

Приборная доска
Блок предохранителей расположен в нижней части панели приборов (со стороны водителя), за крышкой.

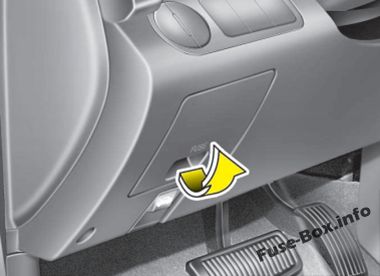

Автомобили с левым рулем

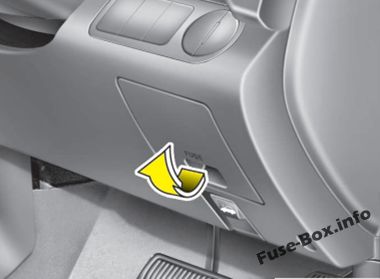

Автомобили с правым рулем

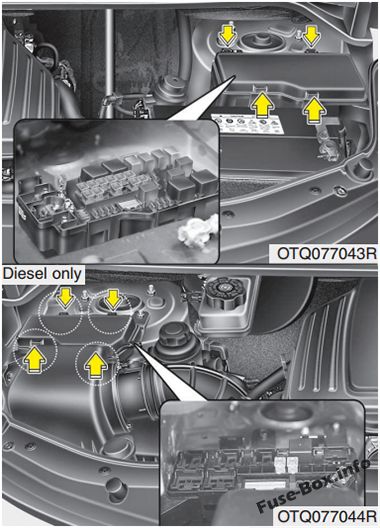

Моторного отсека

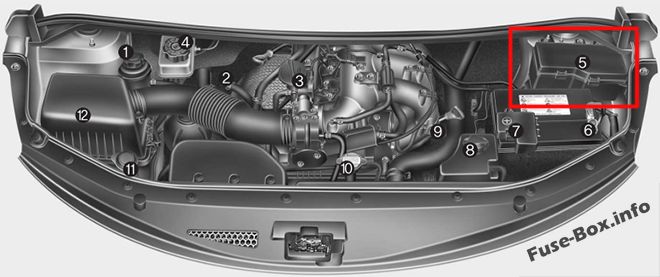

Бензиновый двигатель

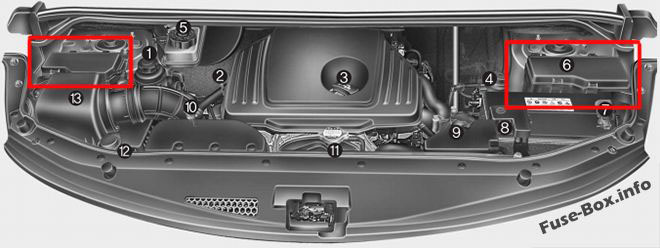

Дизельный двигатель
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015
Назначение предохранителей в панели приборов (2008-2015 гг.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО-2 | 10A | Аудио, Цифровые часы, BCM, Выключатель наружных зеркал с электроприводом |
| C/зажигалка | 20A | Прикуриватель, передняя розетка |
| S/HTD ДРИ | 10A | Выключатель обогрева сиденья водителя (при наличии) |
| DRL | 10A | BCM (при наличии) |
| RR FOG LP | 15A | Реле задних противотуманных фар |
| H/LP | 10A | Реле высокого/низкого света головного света |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 25A | Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя |
| BCM | 10A | BCM |
| HTR | 10A | Реле переднего/заднего вентилятора, передний/задний блок управления кондиционером, реле вентилятора конденсатора, электрохромное зеркало, термовыключатель, реле нагревателя PTC (D4CB), электромагнитный клапан EGR (D4BH) |
| Б/УП LP | 10A | Реле фонарей заднего хода, Переключатель фонарей заднего хода, Переключатель диапазонов передачи |
| ABS | 10A | Блок управления ABS/ESP, переключатель ESP (D4CB) |
| Т/СИГ ЛП | 10A | Аварийный выключатель |
| СУМКА | 10A | Модуль управления SRS |
| A/СУМКА ИНД. | 10A | Приборный щиток |
| МОДУЛЬ | 10A | Комбинация приборов, BCM, модуль управления иммобилайзером (D4BH), реле кондиционера (D4BH), резистор генератора |
| ECU | 10A | Датчик скорости автомобиля, ECM, датчик расхода воздуха (D4CB), ТНВД (D4BH), TCM, датчик предупреждения о топливном фильтре |
| НАЧАЛО | 10A | Пусковое реле, реле охранной сигнализации |
| ЗЕРКАЛО ХТД | 10A | Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогрев левого/правого стекла |
| СТОП ЛП | 15A | Выключатель стоп-сигнала |
| BWS | 10A | Зуммер |
| ДР ЛОК | 20A | Реле блокировки/отпирания двери |
| ФРТ ВОГ LP | 10A | Реле передних противотуманных фар |
| Б/АВАРИЙНЫЙ СИГНАЛ | 10A | Реле звукового сигнала охранной сигнализации |
| АУДИО-1 (РАЗЪЕМ ПИТАНИЯ) | 15A | Аудио |
| КОМНАТА LP (РАЗЪЕМ ПИТАНИЯ) | 10A | Цифровые часы, Комбинация приборов, Лампа освещения салона, левая/правая, Лампа подножки, левая/правая, Лампа в багажнике, Выключатель освещения салона, Выключатель дверного предупреждения, Разъем канала передачи данных, BCM, Выключатель лампы туалетного столика, левый/правый, Лампа на потолочной консоли |
| ОПАСНОСТЬ | 15A | Аварийное реле, Аварийный выключатель |
| КРЫШКА ТОПЛИВА | 15A | Реле лючка бензобака |
| P/WDW левый | 25A | Главный переключатель электрического стеклоподъемника, Левый переключатель электрического стеклоподъемника |
| П/ВДВ правый | 25A | Главный выключатель электрического стеклоподъемника, правый переключатель электрического стеклоподъемника |
Назначение предохранителей в моторном отсеке (2008-2015 гг.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ALT | 150A | Предохранитель (А/КОН, РАЗГЛУШИТЕЛЬ ФРТ), плавкая вставка (ФРТ ХТР, РР ХТР, RR HTD, С/ВЕНТИЛЯТОР, Ф/ФИЛЬТР, АБС 1/2), генератор, блок предохранителей и реле E/R, правый |
| БАТТ1 | 50A | Предохранитель(ДР ЛОК, ФРТ ВОГ LP, Б/АВАРИЙНЫЙ СИГНАЛ, разъем питания(AUDIO-1, ROOM LP)) |
| БАТТ2 | 30A | Предохранитель (КРЫШКА ТОПЛИВА, P/WDW левый/RH, ОПАСНОСТЬ), универсальный контрольный разъем |
| АККУМУЛЯТОР 3/РАД ВЕНТИЛЯТОР | 40A | Предохранитель (СТОП ЛП, BWS), реле вентилятора радиатора (G4KC) |
| IGN 1 | 40A | Замок зажигания (ACC, IG1) |
| ИГН 2 | 40A | Замок зажигания (IG2, СТАРТ), пусковое реле |
| ГЛАВНЫЙ ЭБУ | 30А/20А | Реле управления двигателем |
| ФРТ ХТР | 40A | Реле переднего вентилятора |
| RR HTD | 40A | Реле заднего обогревателя |
| РР ХТР | 40A | Реле заднего вентилятора |
| АБС 1 | 40A | Модуль управления АБС (G4KC) |
| АБС 2 | 40A | Модуль управления АБС (G4KC) |
| С/ВЕНТИЛЯТОР | 30A | Реле вентилятора конденсатора 1 |
| Ф/ФИЛЬТР | 30A | Реле подогревателя топливного фильтра(ДИЗЕЛЬ) |
| ЭБУ/БУТ | 10A | TCM, ECM (бензин) |
| HORN | 10A | Реле звукового сигнала |
| ГОРЕЛКА | 20A | Модуль управления топливным отопителем (D4CB) |
| F/НАСОС | 15A | Реле топливного насоса(G4KC) |
| ALT | 10A | Генератор (D4BH) |
| H/LP HI | 15A | Реле фар (HIGH), реле фар (LOW) |
| А/КОН | 10A | Реле кондиционера |
| РАЗГЛУШИТЕЛЬ ФРТ | 15A | Реле обогревателя ветрового стекла (при наличии) |
| ХВОСТ ЛЕВЫЙ | 10A | Левая фара (габаритный фонарь), левый задний комбинированный фонарь, левый номерной фонарь |
| ХВОСТ ПРАВЫЙ | 10A | Правая фара (габаритный фонарь), правый задний комбинированный фонарь, правый номерной фонарь |
| В/Н Н Н Л Н | 10A | Левая фара |
| В/Н НЧ ПРАВ. | 10A | Фара правая |
| СНСР 1 | 10A | Реле кондиционера, реле вентилятора конденсатора (D4CB), лямбда-зонд (D4CB), реле нагревателя PTC № 1 (D4CB), выключатель стоп-сигнала (D4CB) |
| СНСР2 | 15A | D4CB: датчик положения распределительного вала, реле свечи накаливания, привод EGR, клапан управления VGT, модуль управления иммобилайзером G4KC: реле топливного насоса, электромагнитный клапан продувки адсорбера, клапан управления маслом, датчик положения коленчатого вала, датчик кислорода, модуль управления иммобилайзером, привод управления холостым ходом |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания №1~№4 (G4KC), конденсатор (G4KC) |
| ЭБУ 1 | 10A | ЭБУ(D4CB) |
| ЭБУ 2 | 20A | ECM (D4CB, G4KC), форсунки №1~№4 (G4KC) |
| БЕЗОПАСНОСТЬ P/WDW | 20A | Безопасное электрическое окно |
Назначение предохранителей в дополнительной панели предохранителей (Дизель) (2008-2015 гг.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| GLOW | 80A | Реле свечи накаливания |
| ПТК 1 | 40A | Реле нагревателя PTC №1 |
| ПТК 2 | 40A | Реле нагревателя PTC №2 |
| ПТК 3 | 40A | Реле нагревателя PTC №3 |
| АБС 1 | 40A | Блок управления ABS/ESP |
| АБС 2 | 40A | Блок управления ABS/ESP |
| GLOW | 10A | ЭБУ (D4BH) |
Схемы блока предохранителей 2016
Схемы блока предохранителей 2016
Назначение предохранителей в панели приборов (2016 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО-2 | 10A | Аудио, Цифровые часы, BCM, Выключатель наружных зеркал с электроприводом |
| C/зажигалка | 20A | Прикуриватель, передняя розетка |
| S/ОТОПИТЕЛЬ ПРИВОД | 10A | Выключатель обогрева сиденья водителя (при наличии) |
| ПРОТИВОТУМАННАЯ ФАРА ЗАДНЯЯ | 10A | Реле задних противотуманных фар |
| НАЛОБНЫЙ ФОНАРЬ | 10A | Реле высокого/низкого света головного света |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя |
| BCM | 10A | БКМ, ДХО |
| НАГРЕВАТЕЛЬ | 10A | Реле переднего/заднего вентилятора, передний/задний блок управления кондиционером, реле вентилятора конденсатора, электрохромное зеркало, термовыключатель, реле нагревателя PTC (D4CB), электромагнитный клапан EGR (D4BH) |
| ЛАМПА Б/ВВЕРХ | 10A | Реле фонарей заднего хода, Переключатель фонарей заднего хода, Переключатель диапазонов передачи |
| ABS | 10A | Блок управления ABS/ESC, переключатель ESC (D4CB) |
| T/СИГНАЛЬНАЯ ЛАМПА | 10A | Аварийный выключатель |
| ВОЗДУШНАЯ ПОДУШКА | 10A | Модуль управления SRS |
| МОДУЛЬ | 10A | Комбинация приборов, BCM, модуль управления иммобилайзером (D4BH), реле кондиционера (D4BH), резистор генератора |
| ECU | 10A | Датчик скорости автомобиля, ECM, датчик расхода воздуха (D4CB), ТНВД (D4BH), TCM, датчик предупреждения о топливном фильтре |
| НАЧАЛО | 10A | Пусковое реле, реле охранной сигнализации |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогрев левого/правого стекла |
| СТОП-СИГНАЛ | 15A | Выключатель стоп-сигнала |
| RPAS | 15A | Зуммер, Стоп, Сигнальный электронный модуль |
| ЗАМОК | 20A | Реле блокировки/отпирания двери |
| ПРОТИВОТУМАННАЯ ФАРА ПЕРЕДНЯЯ | 10A | Реле передних противотуманных фар |
| B/СИГНАЛ СИГНАЛА | 10A | Реле звукового сигнала охранной сигнализации |
| АУДИО-1 (РАЗЪЕМ ПИТАНИЯ) | 15A | Аудио |
| КОМНАТНАЯ ЛАМПА | 10A | Цифровые часы, Комбинация приборов, Лампа освещения салона, левая/правая, Лампа подножки, левая/правая, Лампа в багажнике, Выключатель освещения салона, Выключатель дверного предупреждения, Разъем канала передачи данных, BCM, Выключатель лампы туалетного столика, левый/правый, Лампа на потолочной консоли |
| ОПАСНОСТЬ | 15A | Аварийное реле, Аварийный выключатель |
| КРЫШКА ТОПЛИВА | 15A | Реле лючка бензобака |
| П/ОКНО ЛЕВ. | 25A | Главный переключатель электрического стеклоподъемника, Левый переключатель электрического стеклоподъемника |
| П/ОКНО ПРАВ. | 25A | Главный выключатель электрического стеклоподъемника, правый переключатель электрического стеклоподъемника |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | Катушка с подогревом рулевого колеса |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Многофункциональный переключатель |
| ВЕНТИЛЯТОР ПЕРЕДН. | 10A | Полный автоматический модуль кондиционера |
| ВОЗДУХОДУВКА ЗАДН. | 10A | Ручной модуль кондиционера |
| TCU | 15A | Модуль ТКУ |
| РОЗЕТКА | 15A | Передняя розетка |
| БЕЗОПАСНОСТЬ P/ОКНА | 20A | Модуль безопасного электрического стеклоподъемника |
| ЛЮК КРЫШИ ПЕРЕД | 20A | Мотор переднего люка |
| ЛЮК КРЫШИ ЗАДН. | 20A | Мотор заднего люка |
Назначение предохранителей в моторном отсеке (2016 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ALT | 150А/200А | Предохранитель (А/КОН, РАЗГЛУШИТЕЛЬ ФРТ), плавкая вставка (ФРТ ХТР, РР ХТР, RR HTD, С/ВЕНТИЛЯТОР, Ф/ФИЛЬТР, АБС 1/2), генератор, блок предохранителей и реле E/R, правый |
| B+ 1 | 50A | Предохранитель(ДР ЛОК, ФРТ ВОГ LP, Б/АВАРИЙНЫЙ СИГНАЛ, разъем питания(AUDIO-1, ROOM LP)) |
| B+2 | 30A | Предохранитель (КРЫШКА ТОПЛИВА, P/WDW левый/RH, ОПАСНОСТЬ), универсальный контрольный разъем |
| B+ 3/РАД ВЕНТИЛЯТОР 5 | 40A | Предохранитель (СТОП ЛП, BWS), реле вентилятора радиатора (G4KC) |
| IG 1 | 40A | Замок зажигания (ACC, IG1) |
| IG 2 | 40A | Замок зажигания (IG2, СТАРТ), пусковое реле |
| ЭБУ 3 | 30А/20А | Реле управления двигателем |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 40A | Реле переднего вентилятора |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Реле заднего обогревателя |
| НАГРЕВАТЕЛЬ ЗАДН. | 40A | Реле заднего вентилятора |
| АБС 1 | 40A | Модуль управления АБС (G4KC) |
| АБС 2 | 40A | Модуль управления АБС (G4KC) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 30A | Реле вентилятора конденсатора 1 |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 30A | Мотор вентилятора радиатора |
| ПОДОГРЕВАТЕЛЬ ТОПЛИВА | 30A | Реле подогревателя топливного фильтра(ДИЗЕЛЬ) |
| ЭБУ 4/ТБУ | 10A | TCM, ECM (бензин) |
| HORN | 10A | Реле звукового сигнала |
| НАГРЕВАТЕЛЬ | 20A | Модуль управления топливным отопителем (D4CB) |
| ТОПЛИВНЫЙ НАСОС | 15A | Реле топливного насоса(G4KC) |
| ALT | 10A | Генератор (D4BH) |
| H/ЛАМПА ВЫСОКИЙ | 15A | Реле фар (HIGH), реле фар (LOW) |
| А/КОН | 10A | Реле кондиционера |
| ДЕИЛЬЕР | 15A | Реле обогревателя ветрового стекла (при наличии) |
| ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 10A | Левая фара (габаритный фонарь), левый задний комбинированный фонарь, левый номерной фонарь |
| ЗАДНИЙ ФОНАРЬ ПРАВ. | 10A | Правая фара (габаритный фонарь), правый задний комбинированный фонарь, правый номерной фонарь |
| ЛЕВАЯ ФАРА | 10A | Левая фара |
| ПРАВАЯ ФАРА | 10A | Фара правая |
| ДАТЧИК 1 | 10A | Реле кондиционера, реле вентилятора конденсатора (D4CB), лямбда-зонд (D4CB), реле нагревателя PTC № 1 (D4CB), выключатель стоп-сигнала (D4CB) |
| ДАТЧИК 2 | 15A | D4CB: датчик положения распределительного вала, реле свечи накаливания, привод EGR, клапан управления VGT, модуль управления иммобилайзером G4KC: реле топливного насоса, электромагнитный клапан продувки адсорбера, клапан управления маслом, датчик положения коленчатого вала, датчик кислорода, модуль управления иммобилайзером, привод управления холостым ходом |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания №1~№4 (G4KC), конденсатор (G4KC) |
| ЭБУ 1 | 10A | ЭБУ(D4CB) |
| ЭБУ 2 | 20A | ECM (D4CB, G4KC), форсунки №1~№4 (G4KC) |
Назначение предохранителей в дополнительной панели предохранителей (дизельный двигатель) (2016 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| GLOW | 80A | Реле свечи накаливания |
| НАГРЕВАТЕЛЬ ПТК 1 | 40A | Реле нагревателя PTC №1 |
| НАГРЕВАТЕЛЬ ПТК 2 | 40A | Реле нагревателя PTC №2 |
| НАГРЕВАТЕЛЬ ПТК 3 | 40A | Реле нагревателя PTC №3 |
| АБС 1 | 40A | Блок управления ABS/ESC |
| АБС 2 | 40A | Блок управления ABS/ESC |
| ECU | 15A | Питание электронного блока управления |
| ТОПЛИВНЫЙ НАСОС | 20A | Двигатель топливного насоса |
| ДКУ 1 | 20A | Блок управления дозированием Power 1 |
| ДКУ 2 | 20A | Блок управления дозированием Power 2 |
| ДКУ 3 | 20A | Блок управления дозированием Power 3 |
| DCU | 60A | Основное питание блока управления дозированием |
