Предохранители и реле Hyundai i30 (GD, 2012-2017)
Схемы относятся к указанным годам и вариантам Hyundai i30 (GD, 2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai i30 2012-2017
Предохранители прикуривателя (розетка) расположены в блоке предохранителей панели приборов (см. предохранители №1 «CIGAR LIGHT» (консольный прикуриватель, задняя розетка) и №5 «POWER OUTLET» (передняя розетка)).
Оглавление
Расположение блока предохранителей

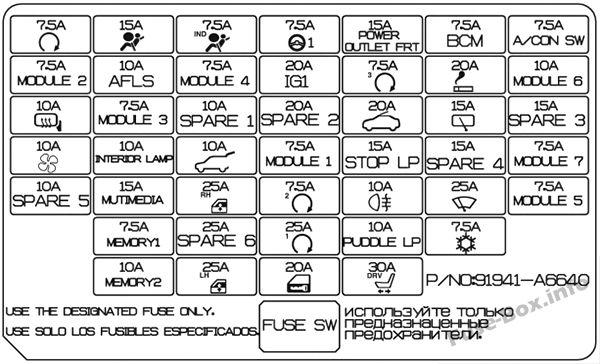

Приборная доска

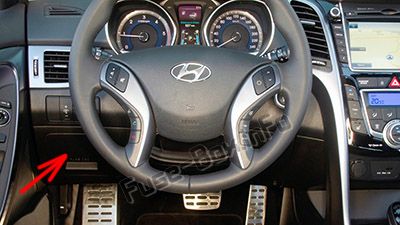

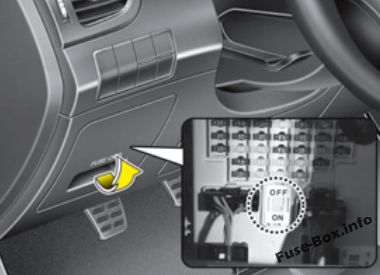

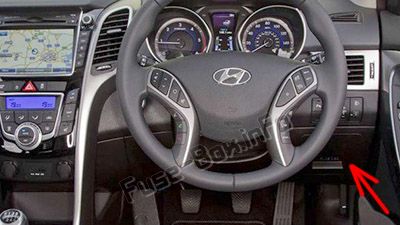

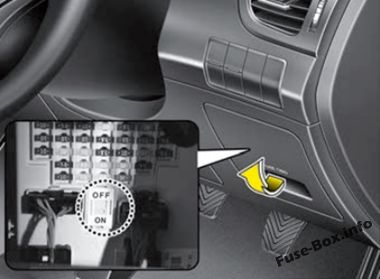

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем

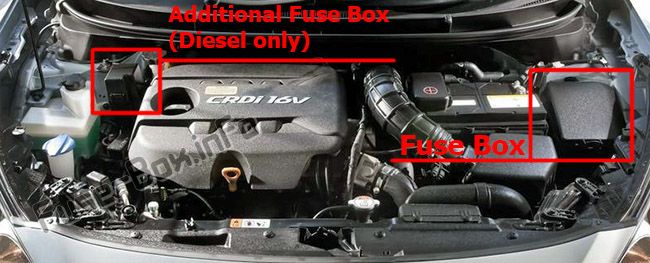

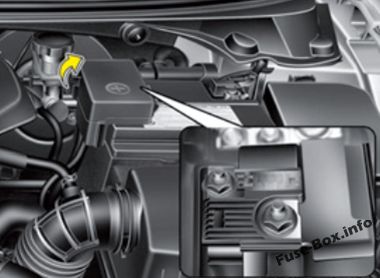

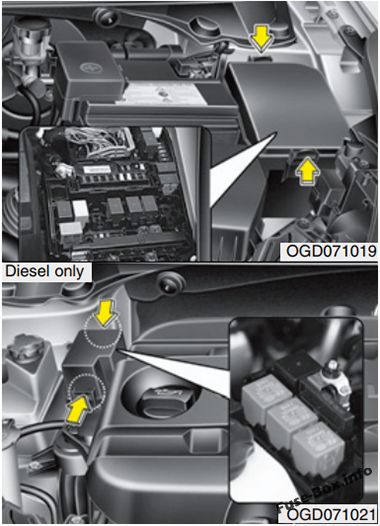

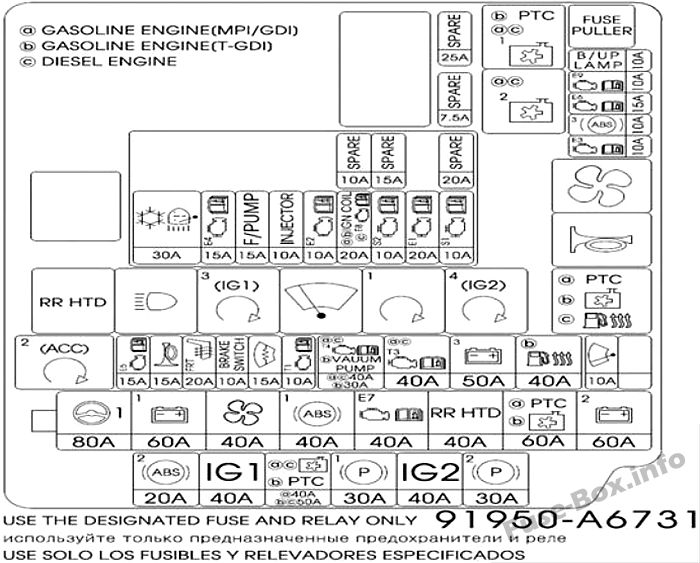

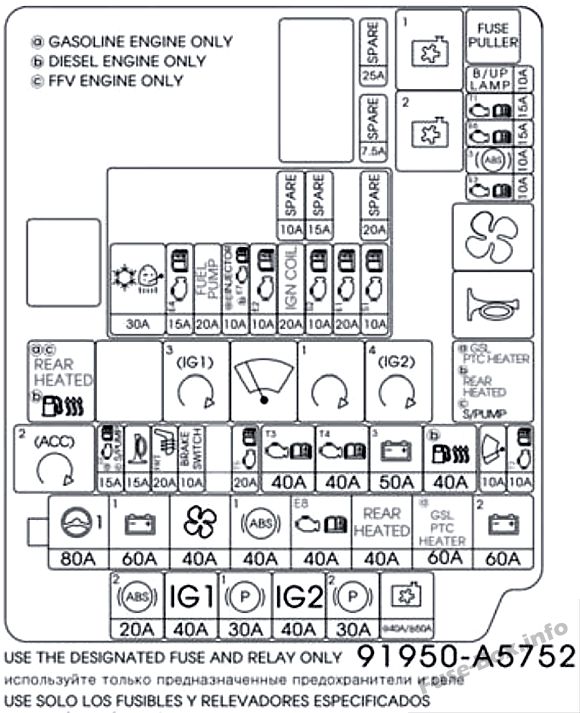

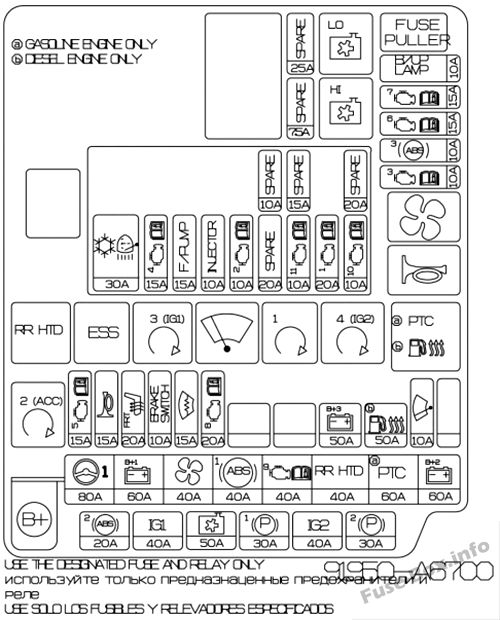

Моторного отсека
Главный предохранитель
Схемы блока предохранителей
2012, 2013

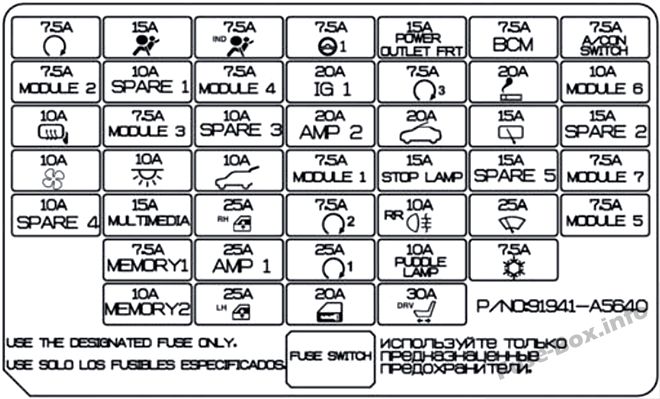

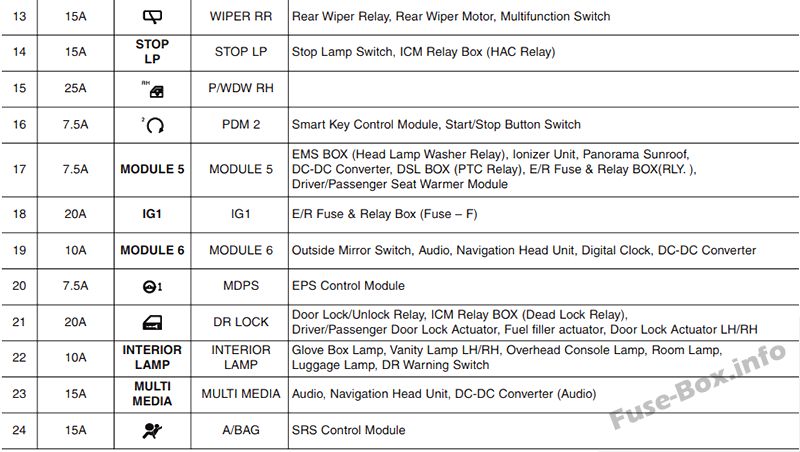

Приборная доска

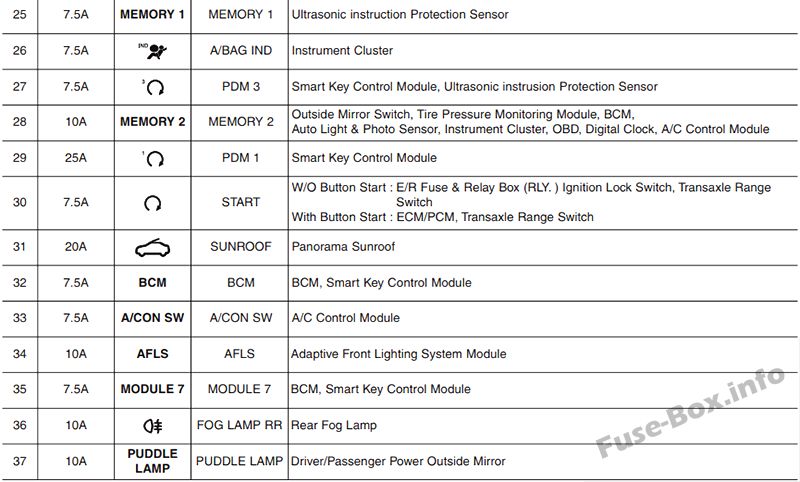

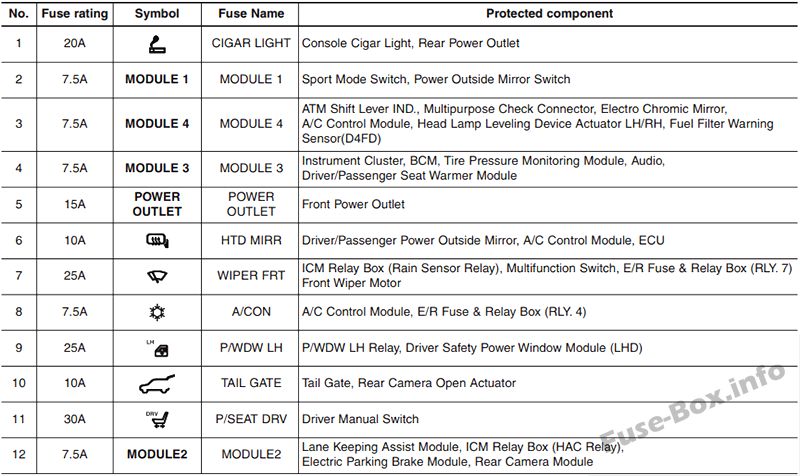

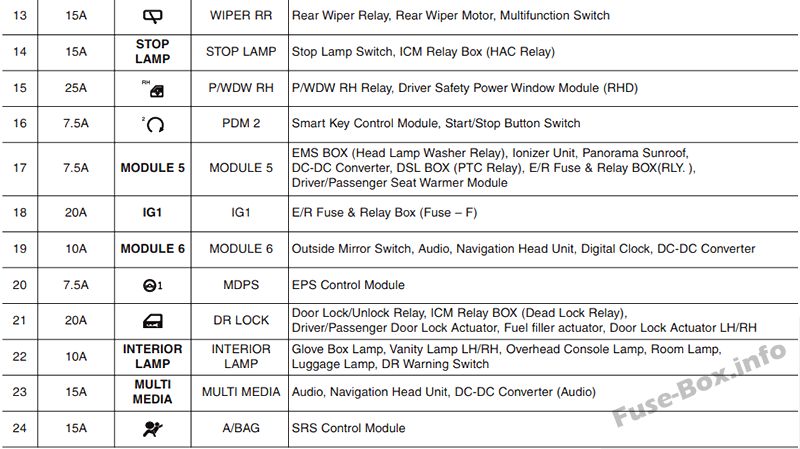

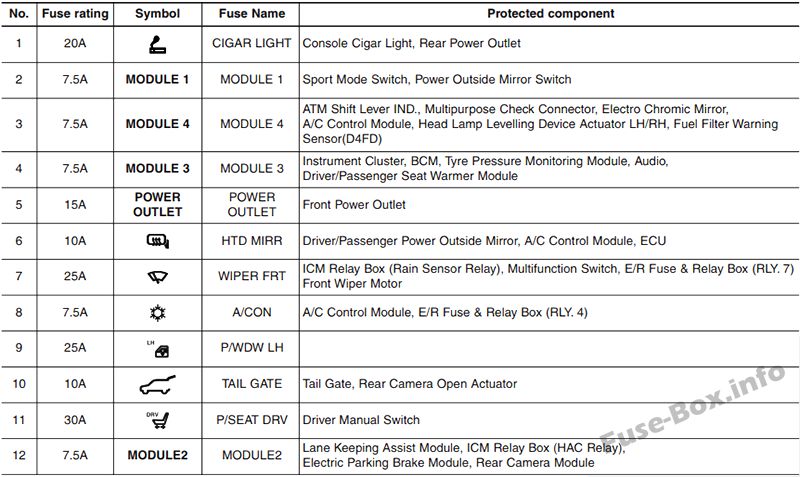

Назначение предохранителей в панели приборов (2012, 2013)

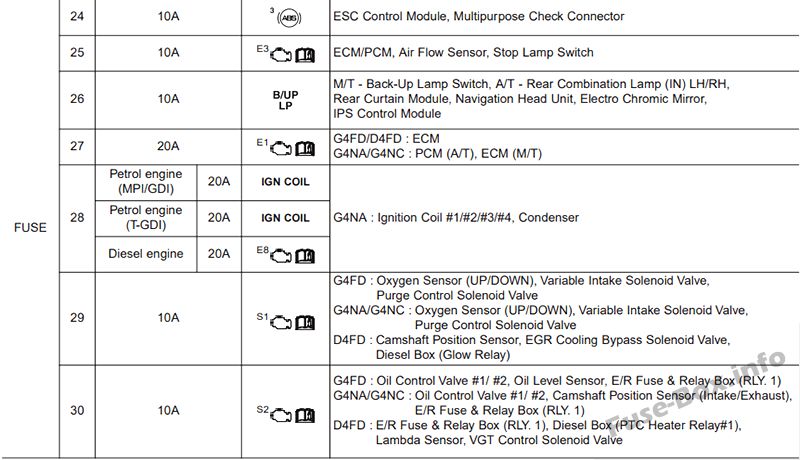

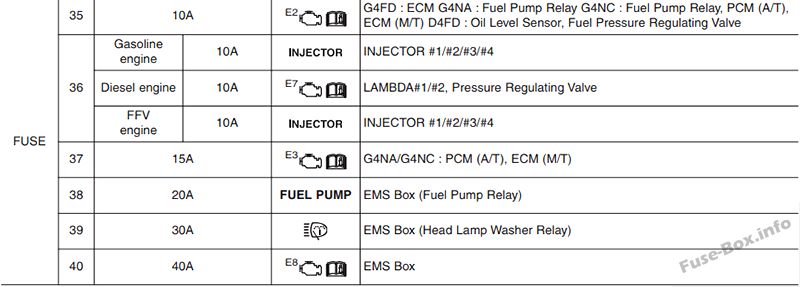

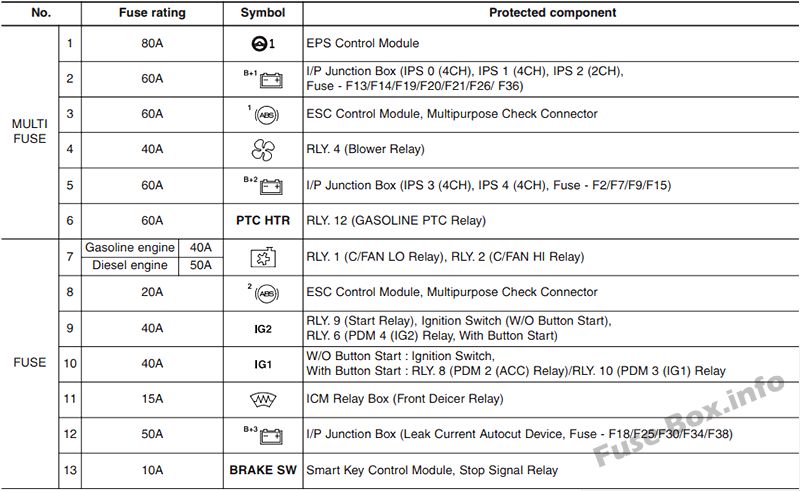

Моторного отсека

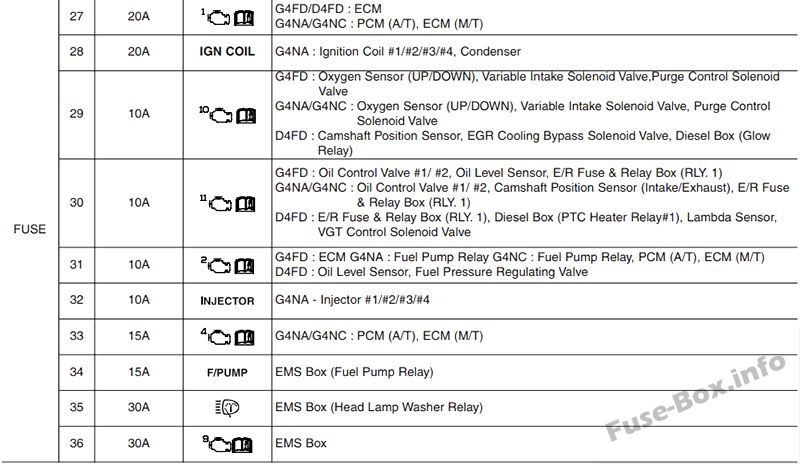

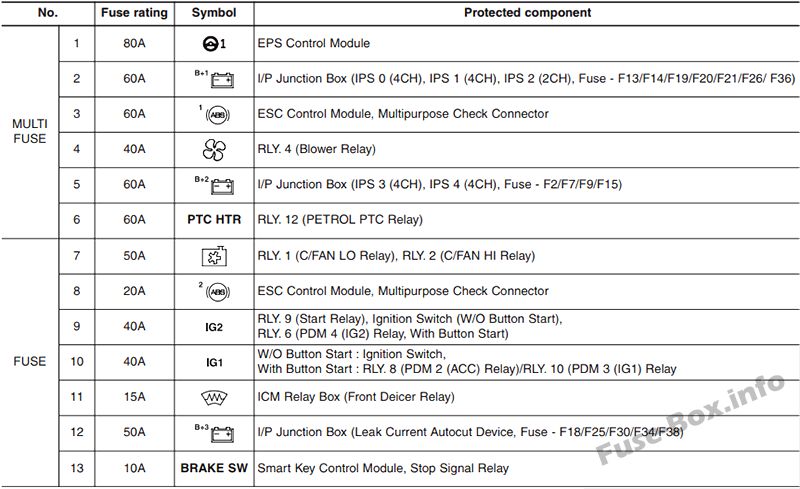

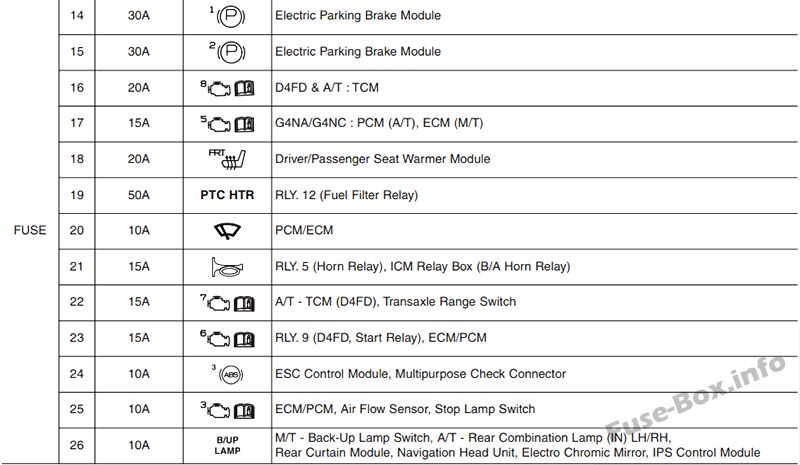

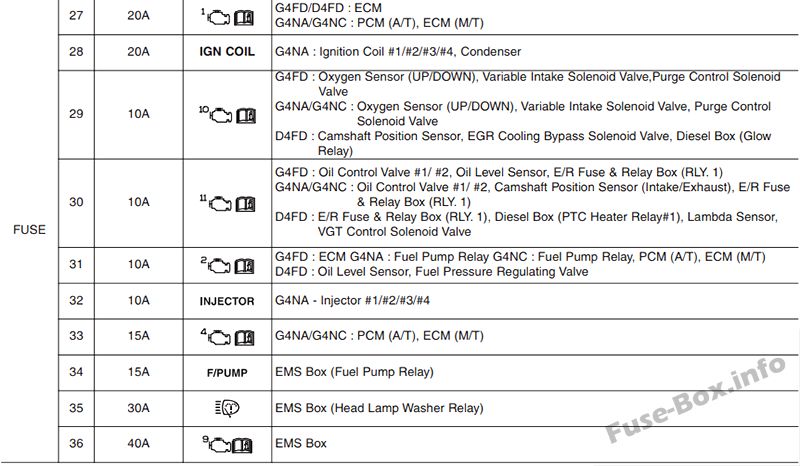

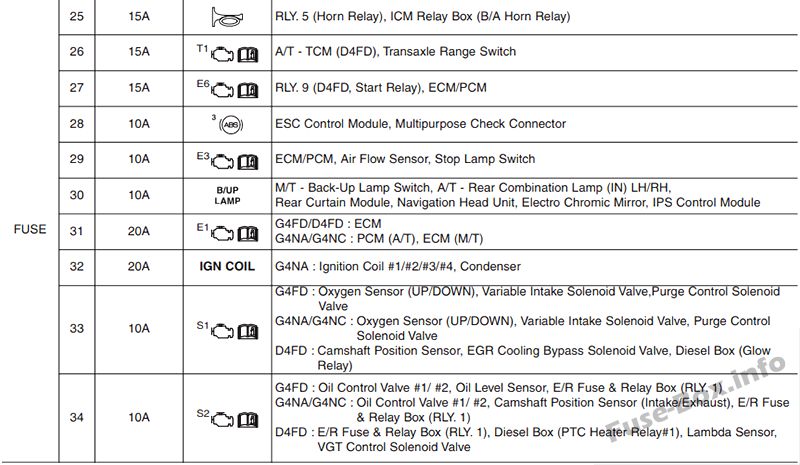

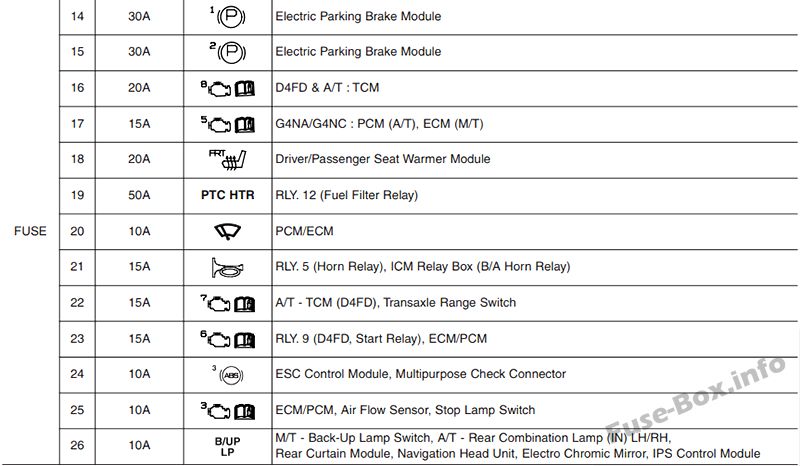

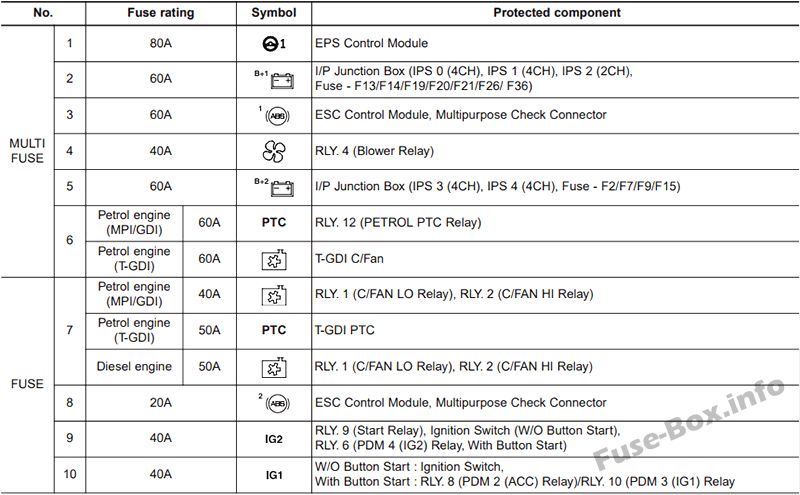

Назначение предохранителей в моторном отсеке (2012, 2013)

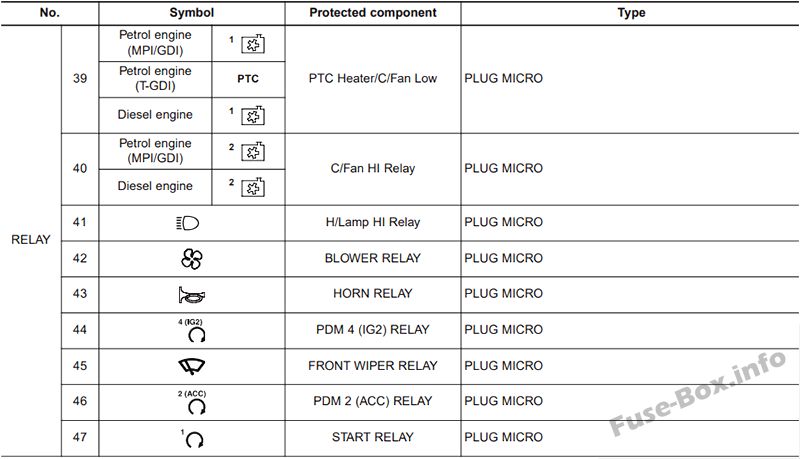

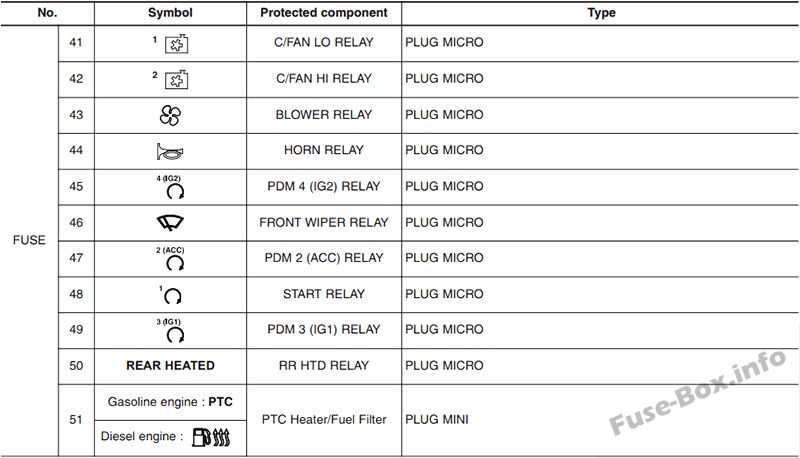

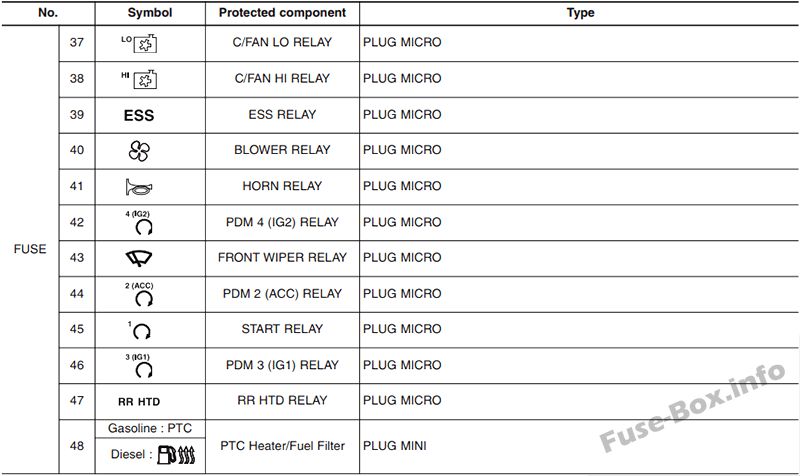

Назначение реле

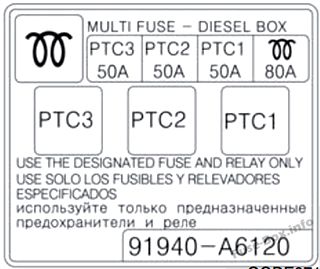

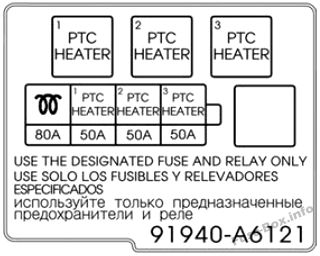

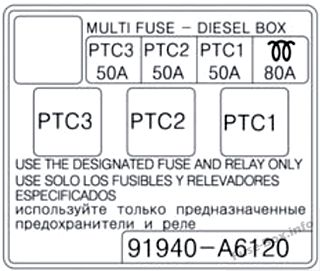

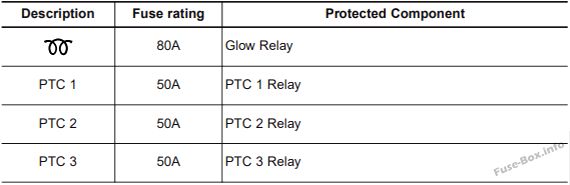

Дополнительная панель моторного отсека (только дизель)

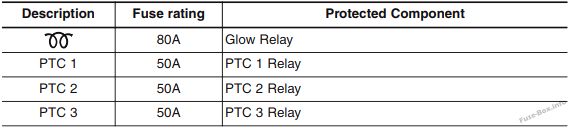

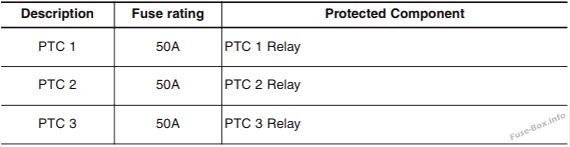

Назначение предохранителей в панели суппорта моторного отсека (2012, 2013)
2013 Великобритания
Приборная доска

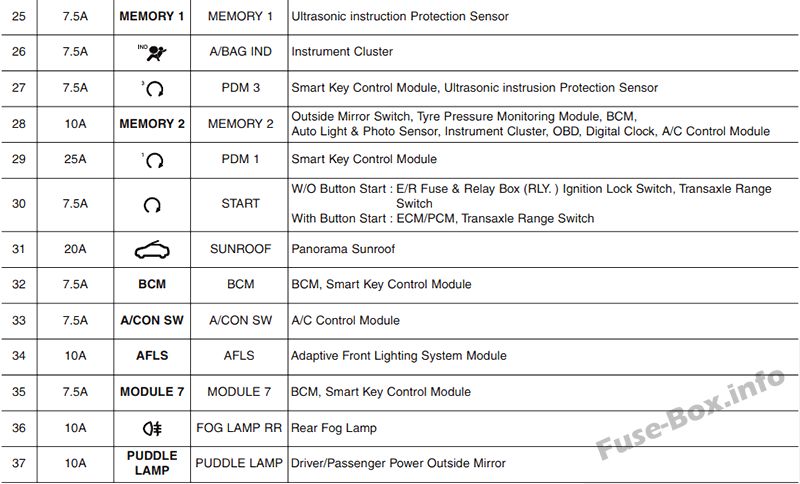

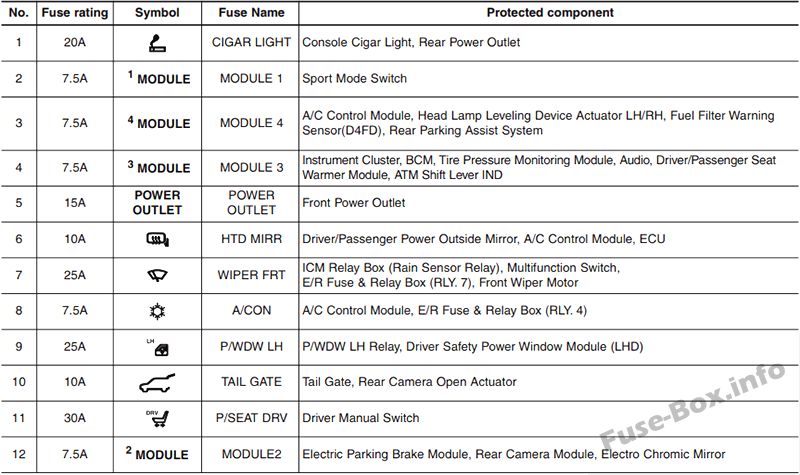

Назначение предохранителей в панели приборов (2013 г. Великобритания)
Моторного отсека
Назначение предохранителей в моторном отсеке (2013 г. Великобритания)
Назначение реле

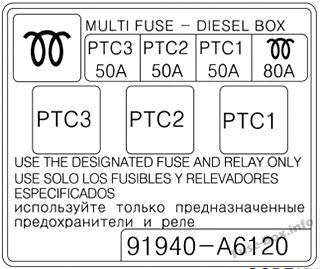

Дополнительная панель моторного отсека (только дизель)
Назначение предохранителей в суппорте моторного отсека (2013 Великобритания)
2015, 2016

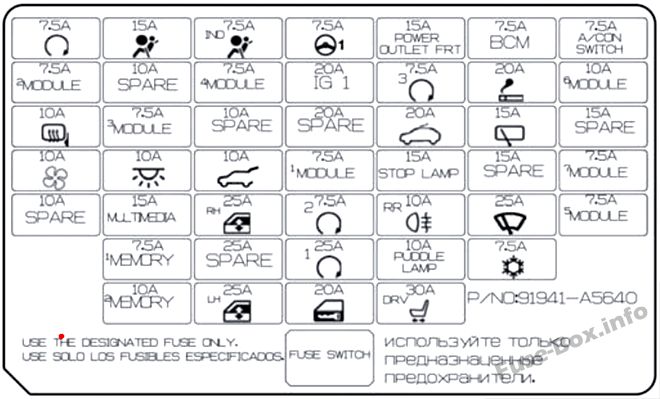

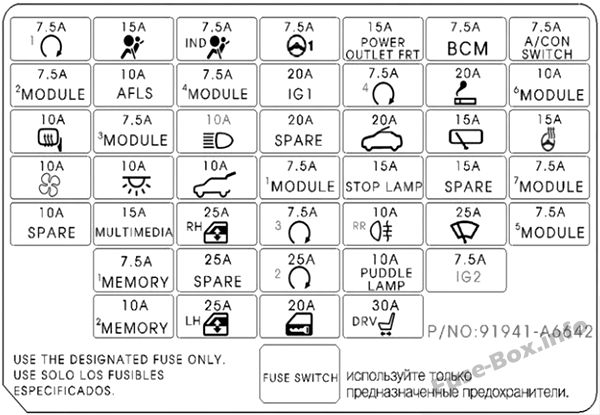

Приборная доска

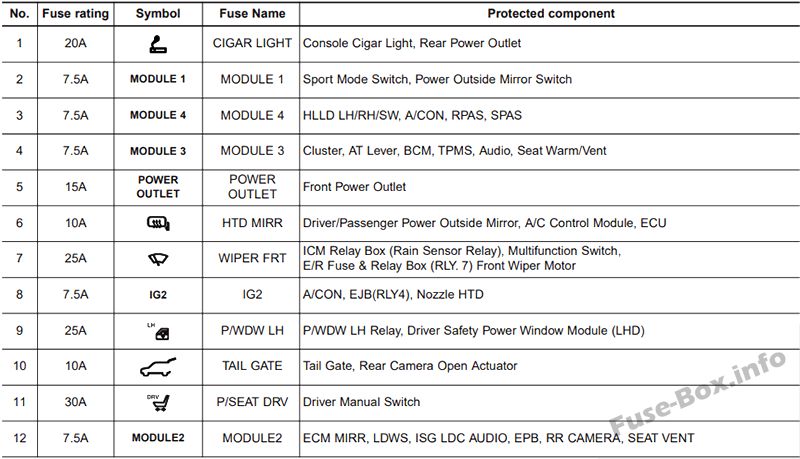

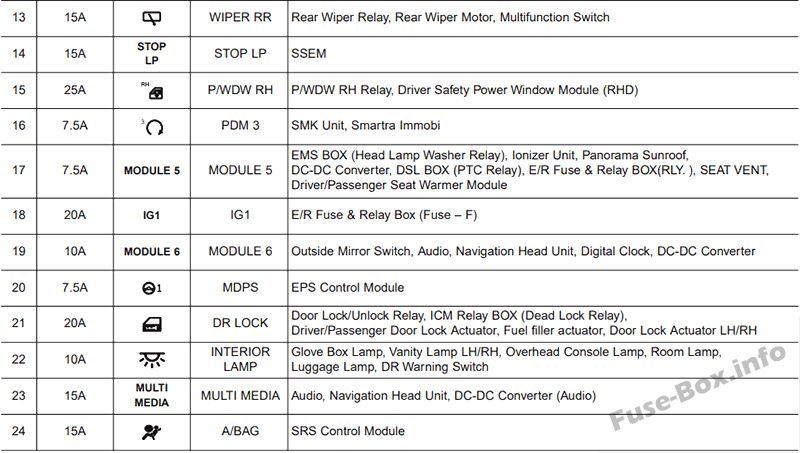

Назначение предохранителей в панели приборов (2015, 2016)
Моторного отсека

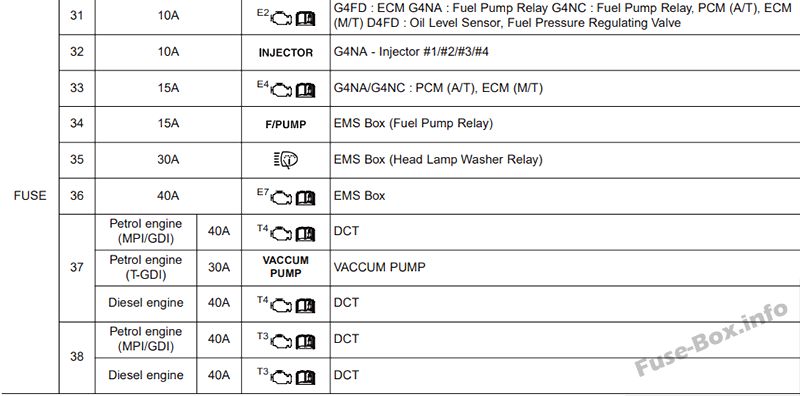

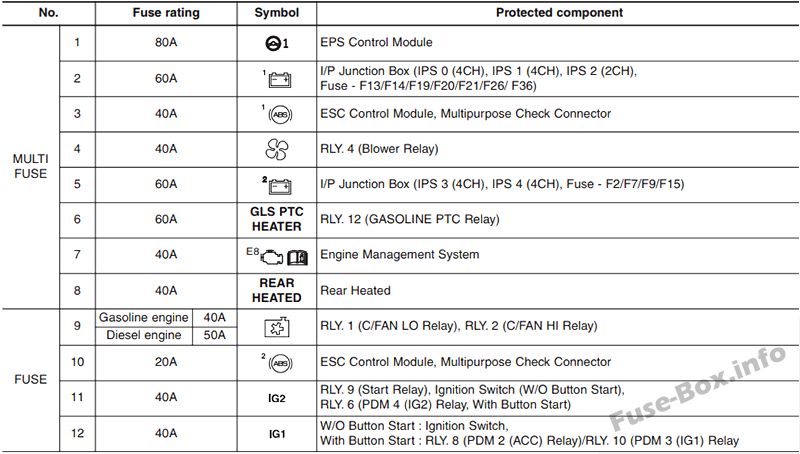

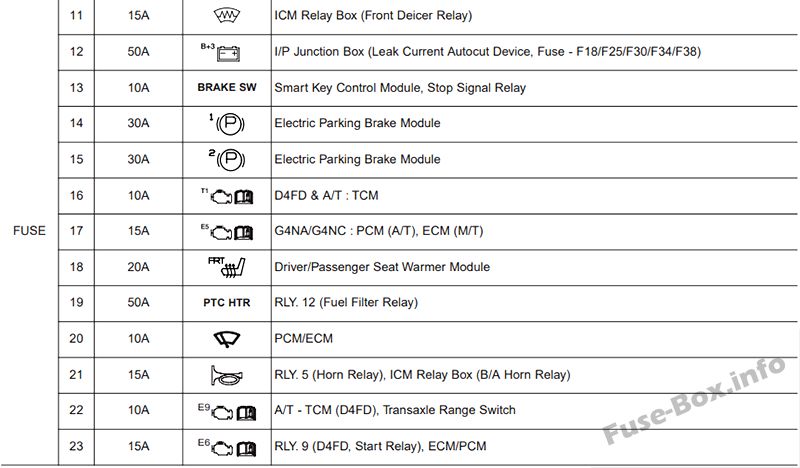

Назначение предохранителей в моторном отсеке (2015, 2016)
Назначение реле
Дополнительная панель моторного отсека (только дизель)
Назначение предохранителей в панели суппорта моторного отсека (2015, 2016)
2015 Великобритания
Приборная доска

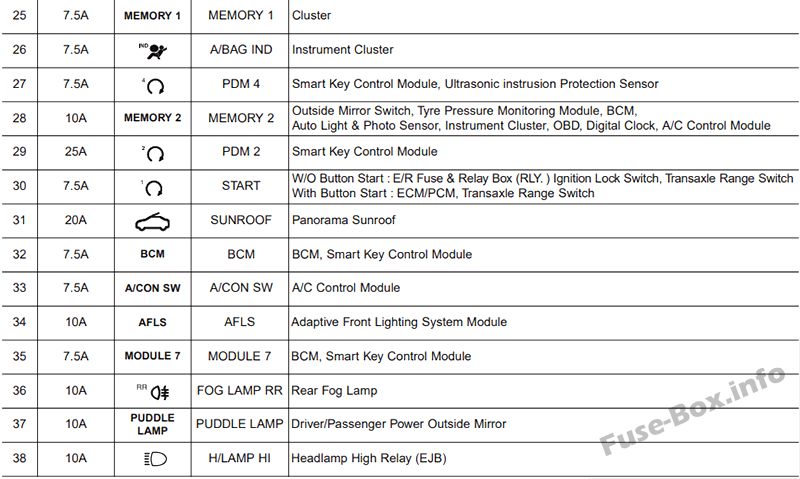

Назначение предохранителей в панели приборов (2015 г. Великобритания)
Моторного отсека
Назначение предохранителей в моторном отсеке (2015 УК)

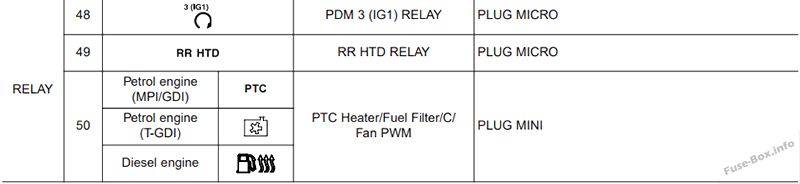

Назначение реле
Дополнительная панель моторного отсека (только дизель)
Назначение предохранителей в суппорте моторного отсека (2015 Великобритания)
