Предохранители и реле Hyundai i30 (PD, 2018-2019..)

Схемы относятся к указанным годам и вариантам Hyundai i30 (PD, 2018-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai i30 2018-2019…

Предохранители прикуривателя (розетки) в Hyundai i30 расположены в блоке предохранителей панели приборов (см. предохранитель «POWER OUTLET» (Задняя розетка 2)), и в блоке предохранителей моторного отсека (см. предохранители «POWER OUTLET 3» (Задняя розетка 1) и «POWER OUTLET 2» (Передняя розетка)).

Оглавление

Расположение блока предохранителей

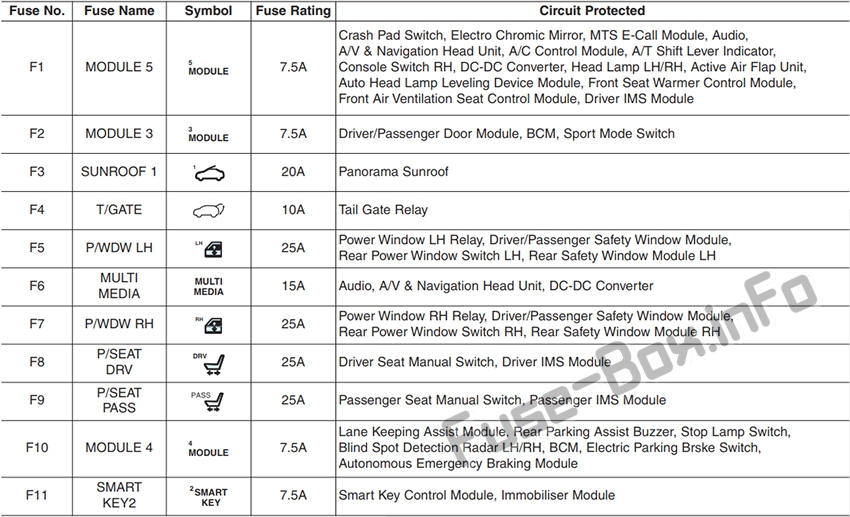

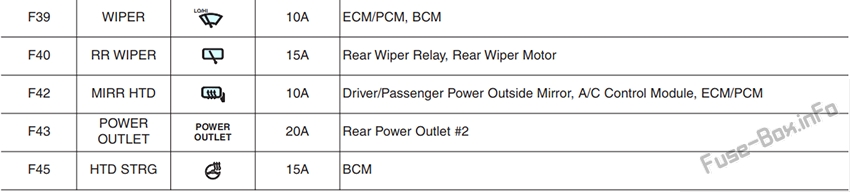

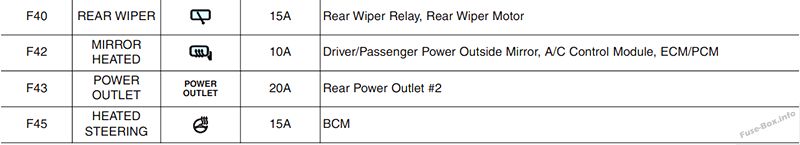

Приборная доска

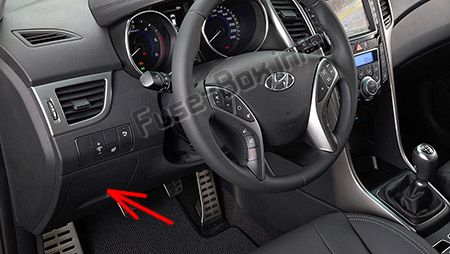

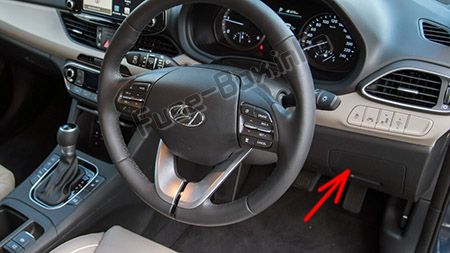

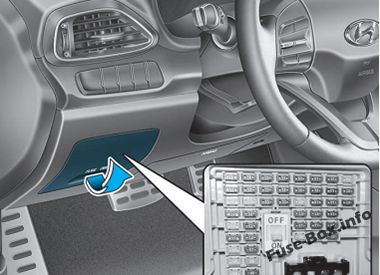

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.

Автомобили с левым рулем Приборная доска

Автомобили с правым рулем Приборная доска

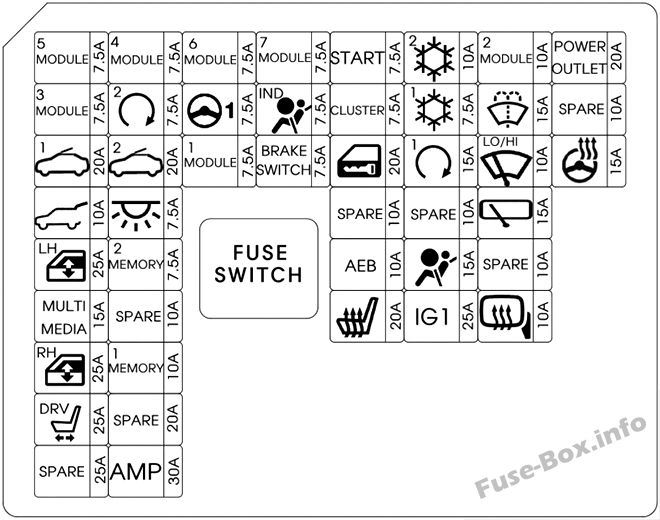

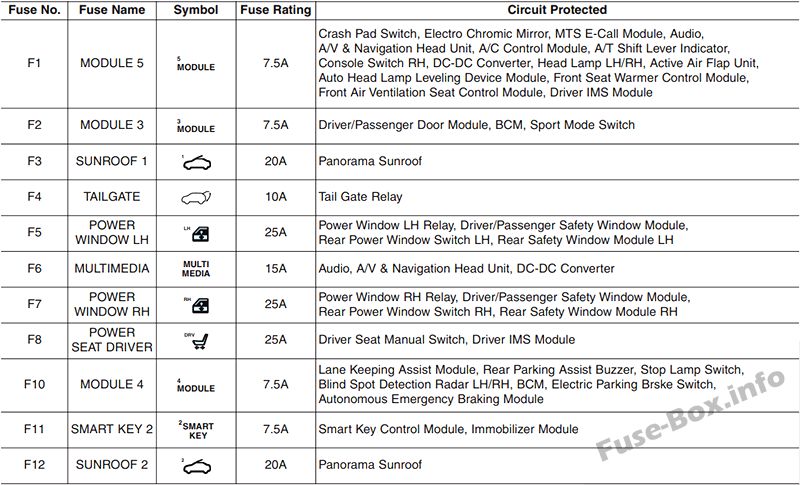

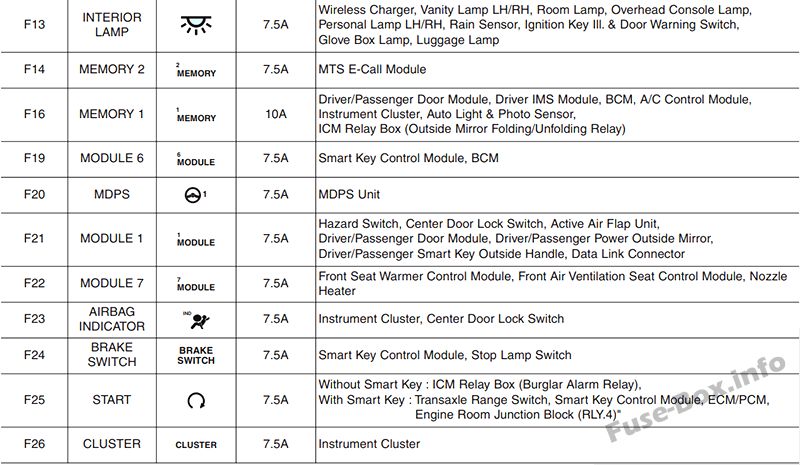

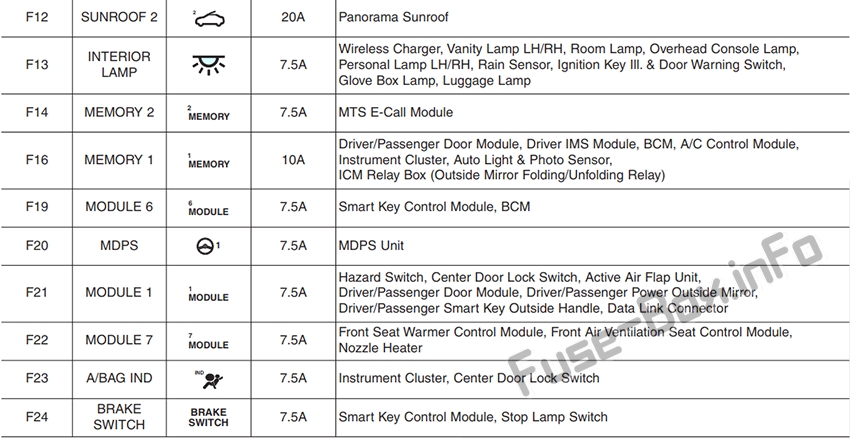

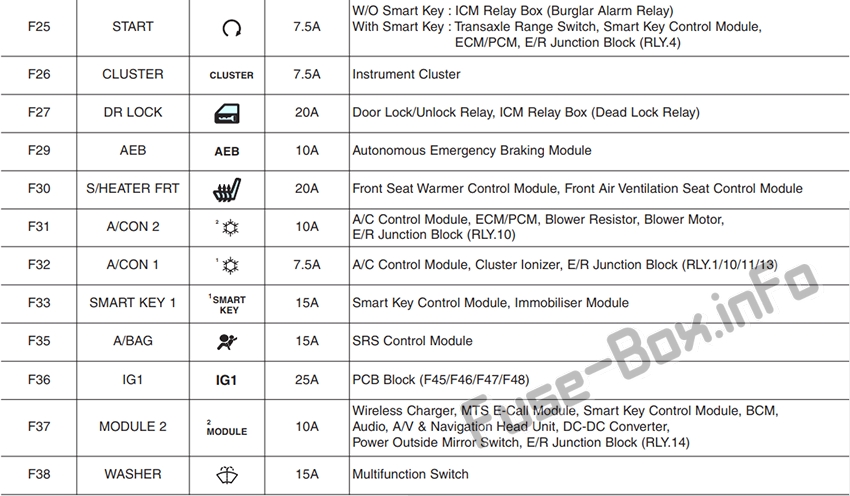

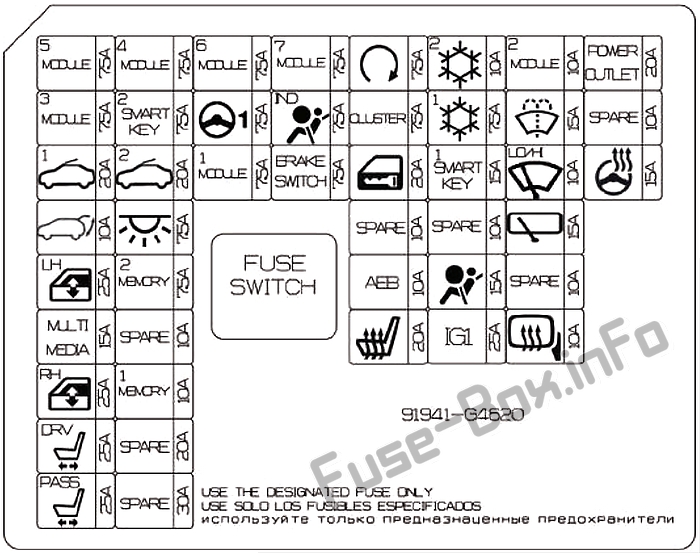

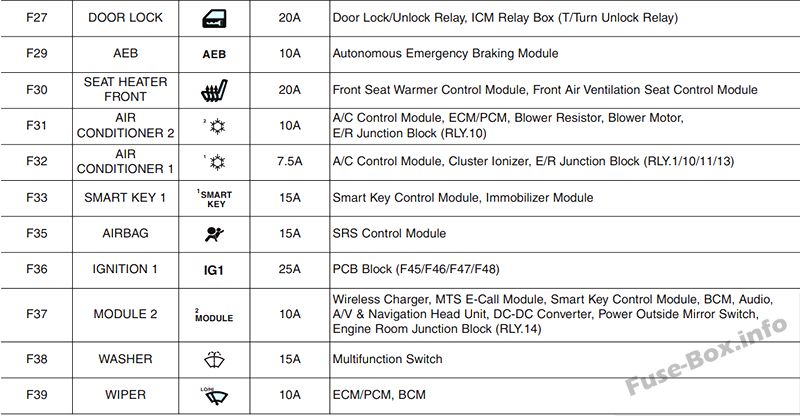

Приборная доска

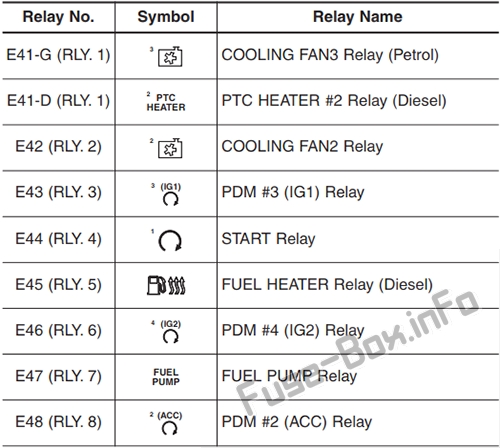

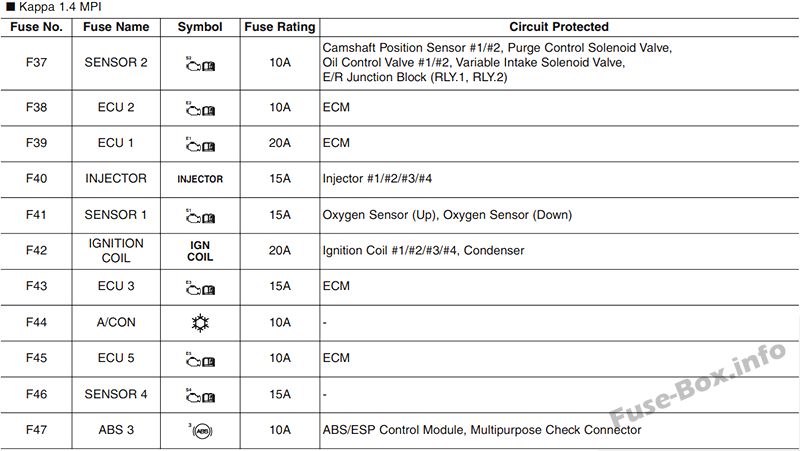

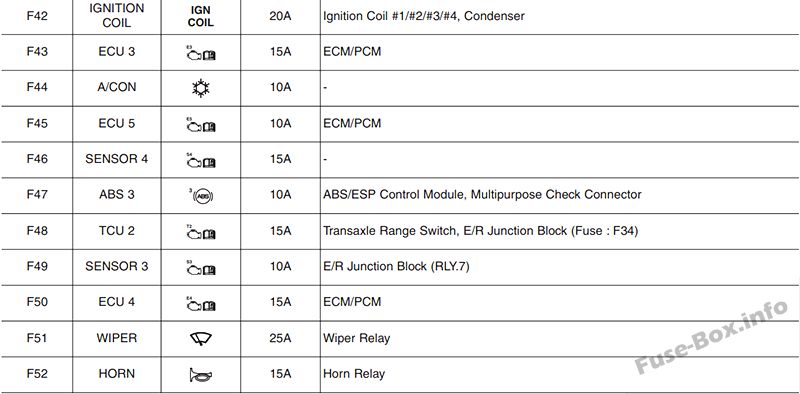

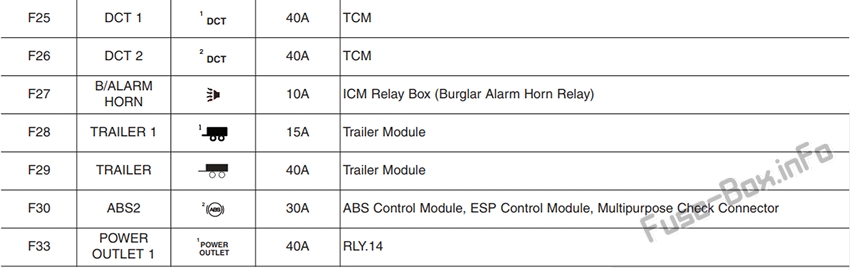

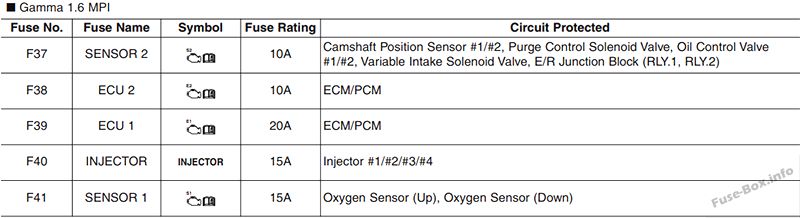

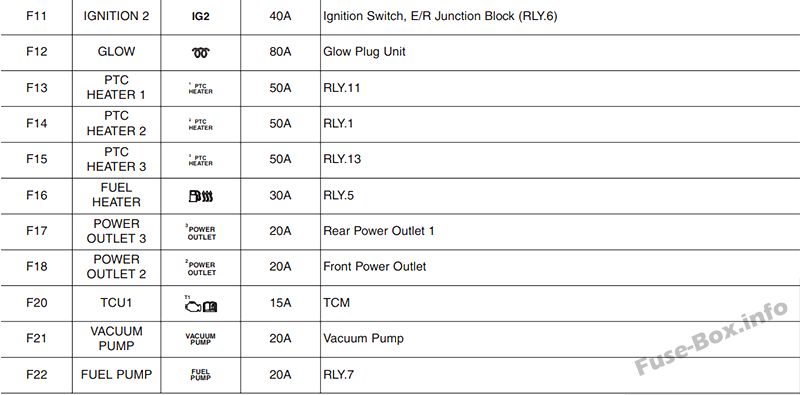

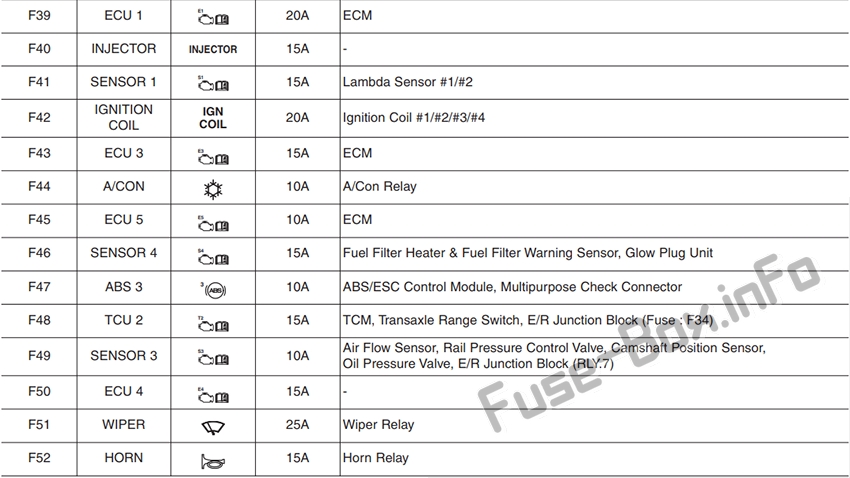

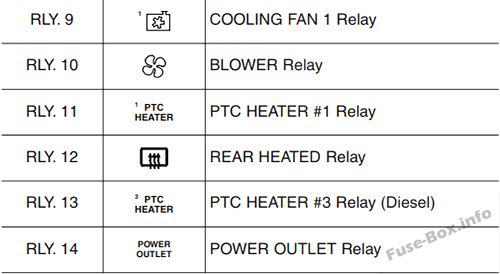

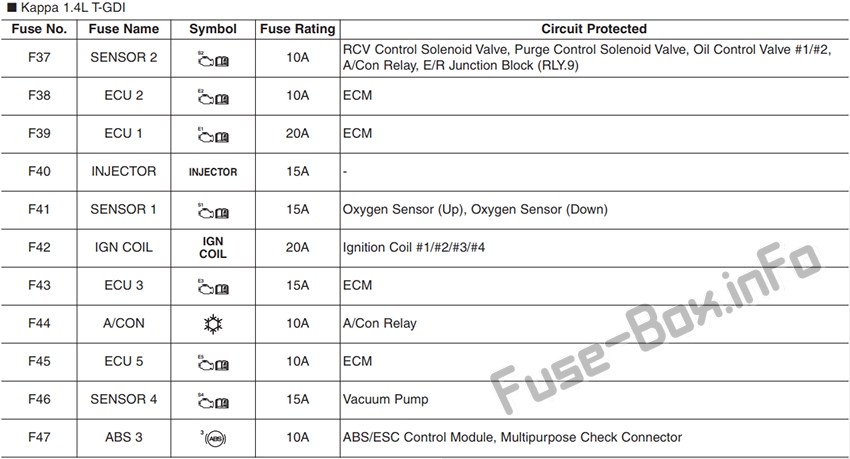

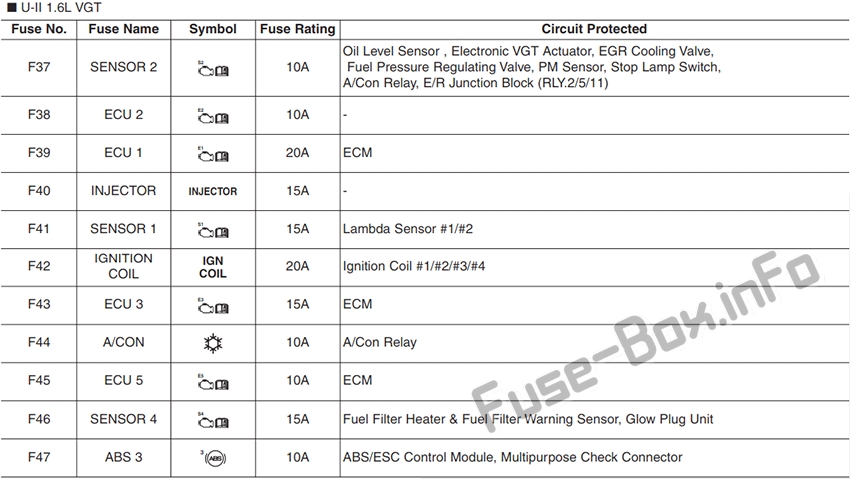

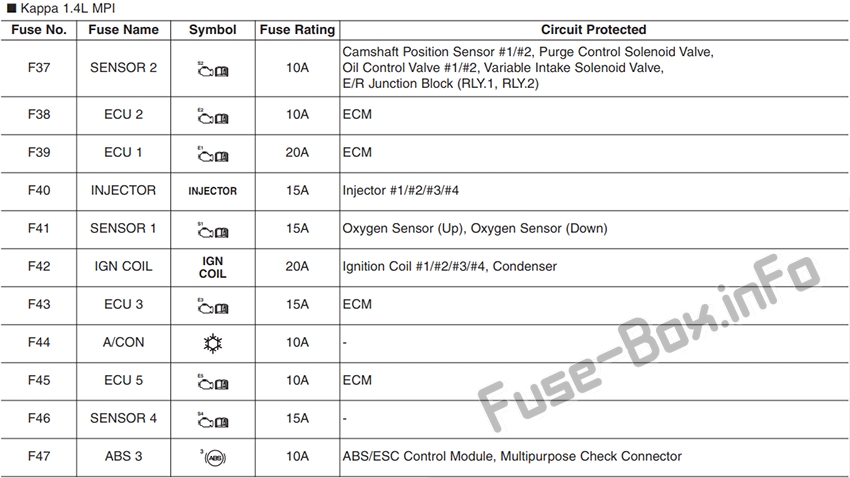

Моторного отсека

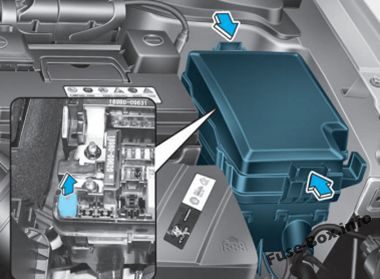

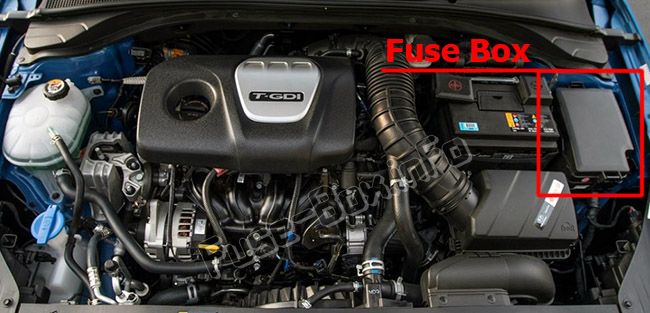

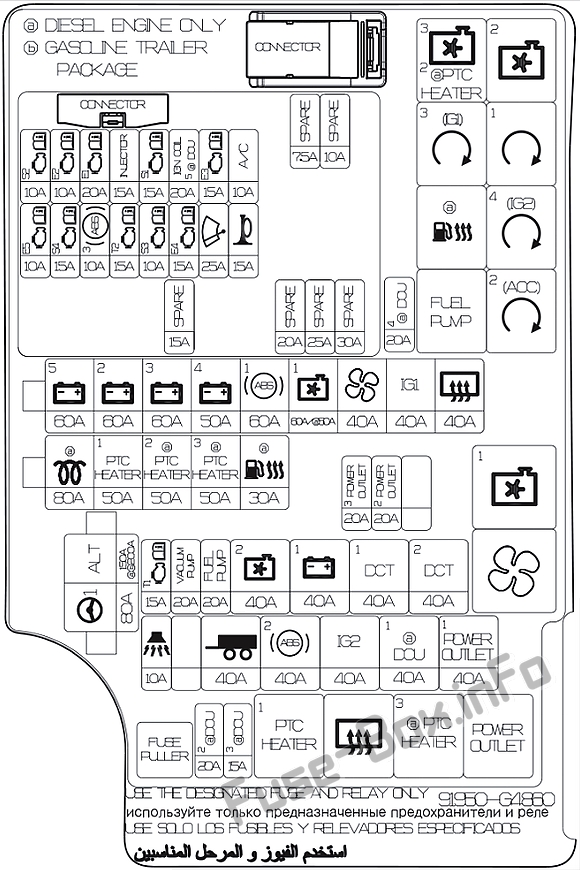

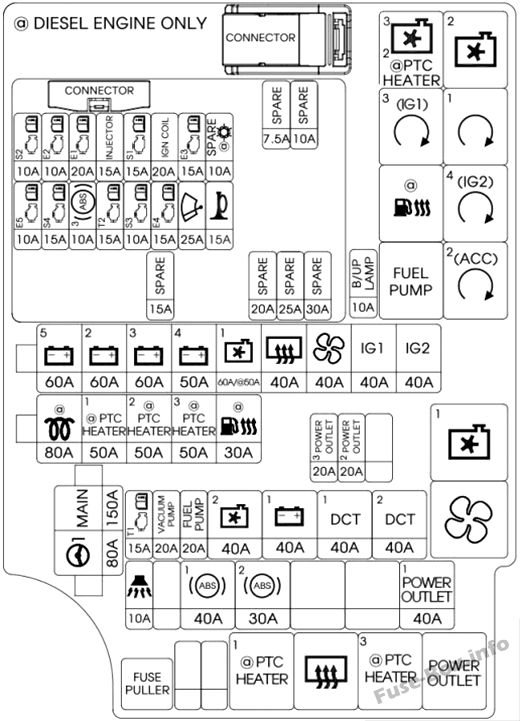

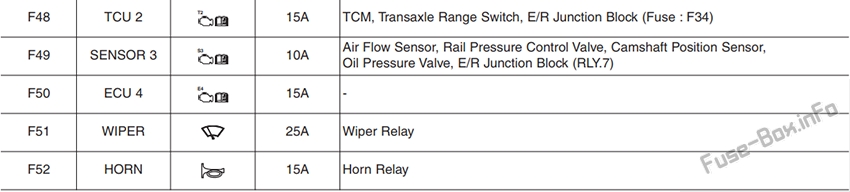

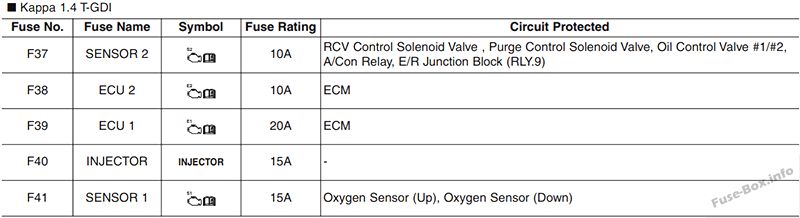

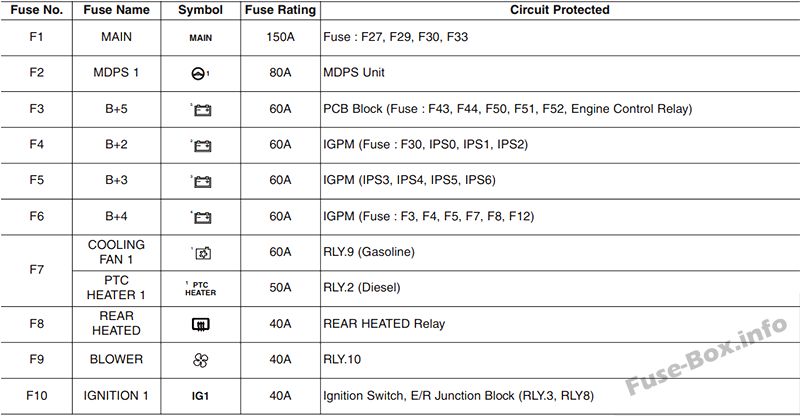

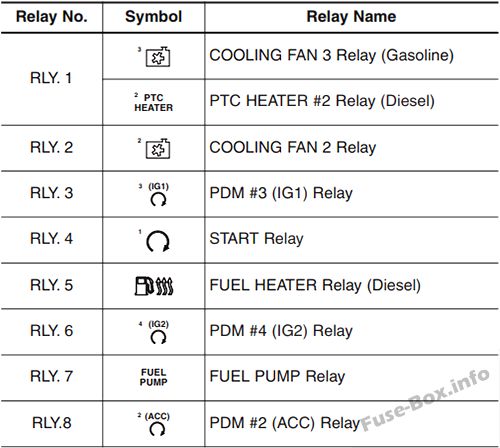

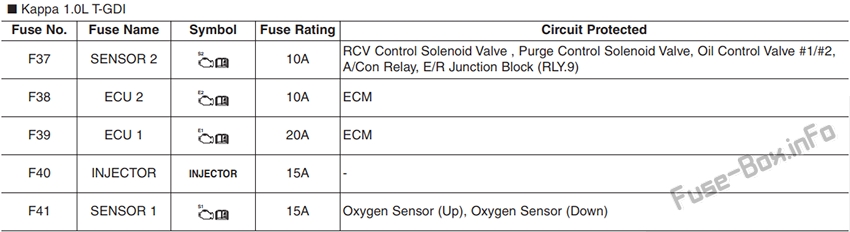

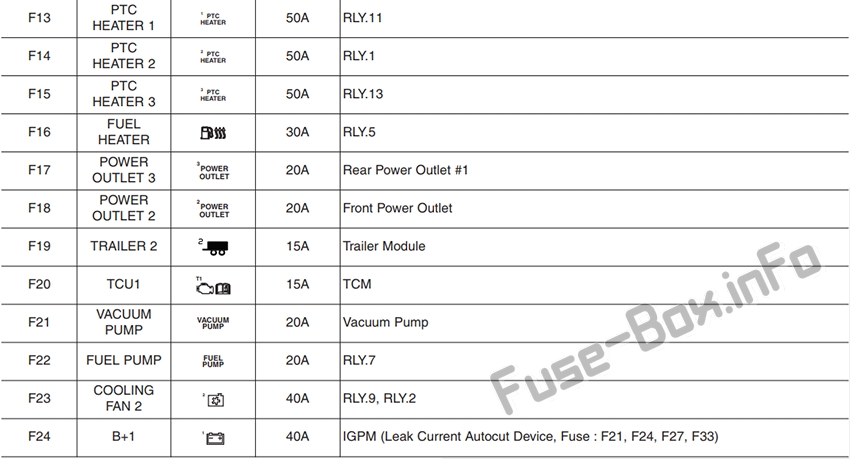

Блок предохранителей находится в моторном отсеке (слева). Моторного отсека

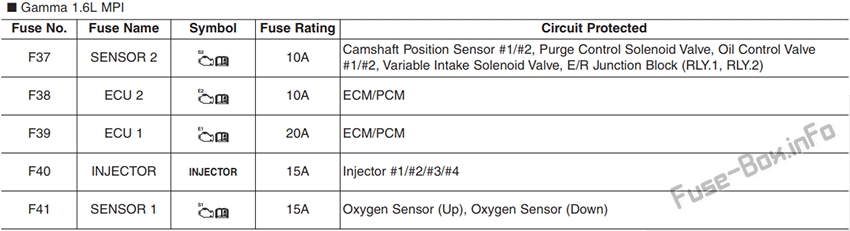

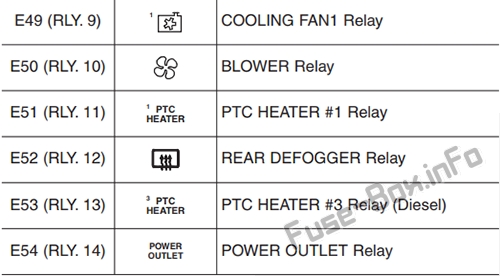

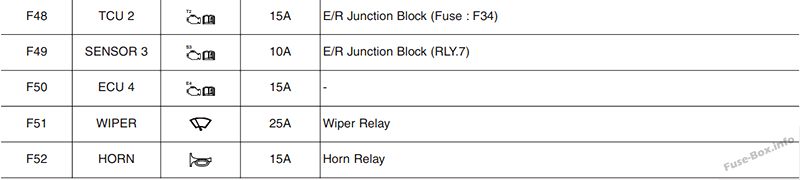

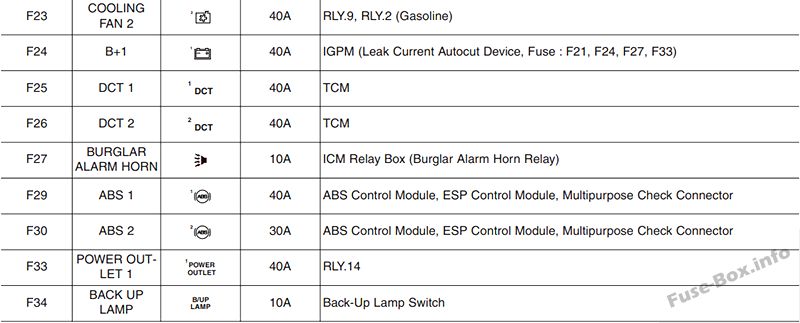

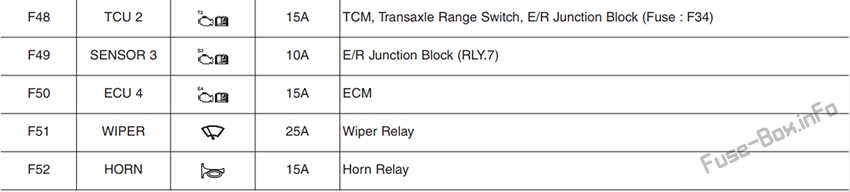

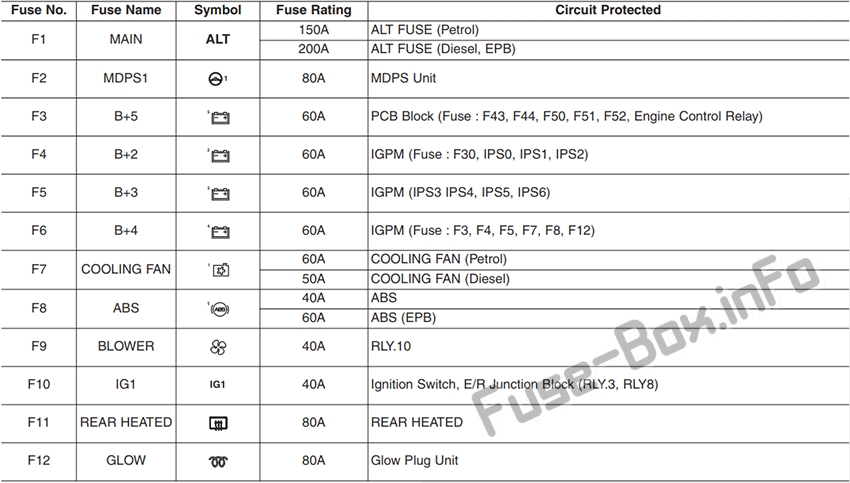

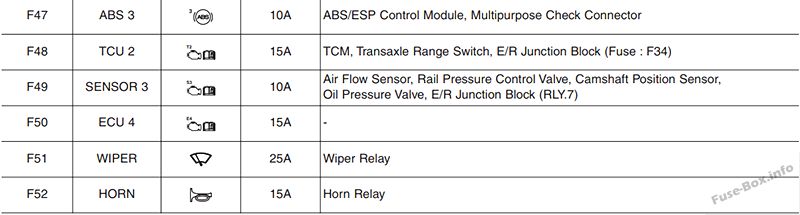

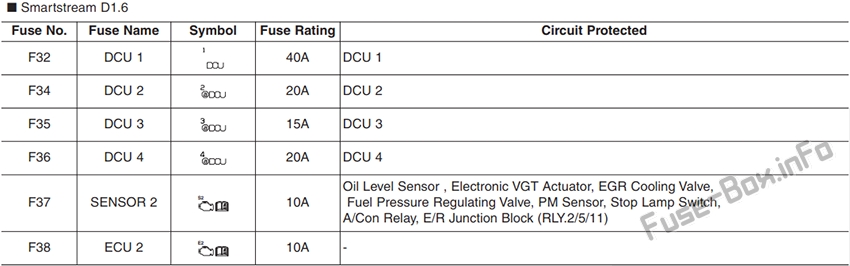

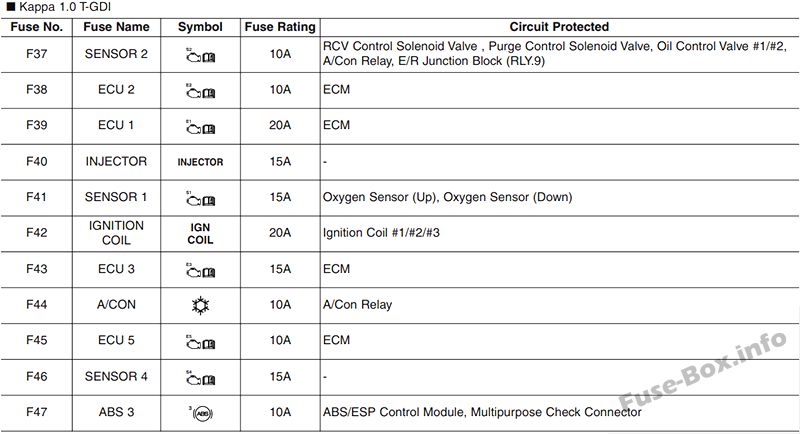

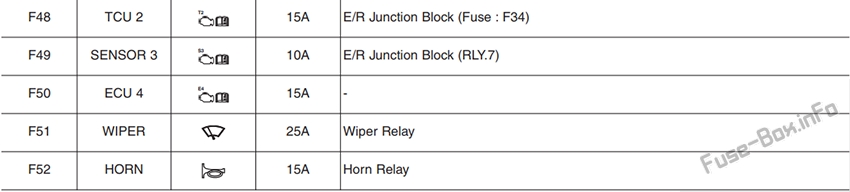

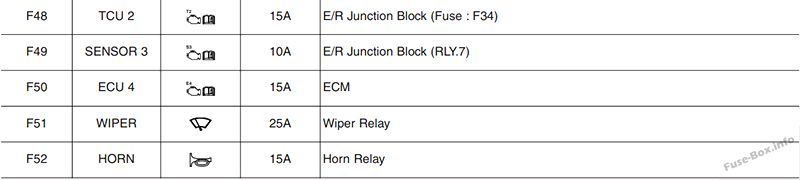

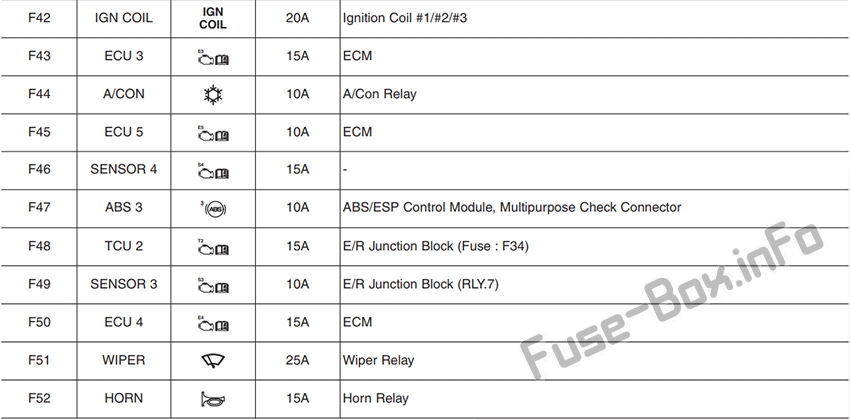

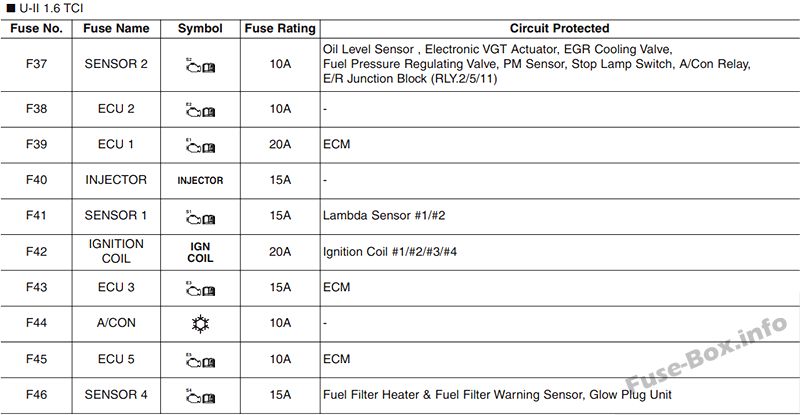

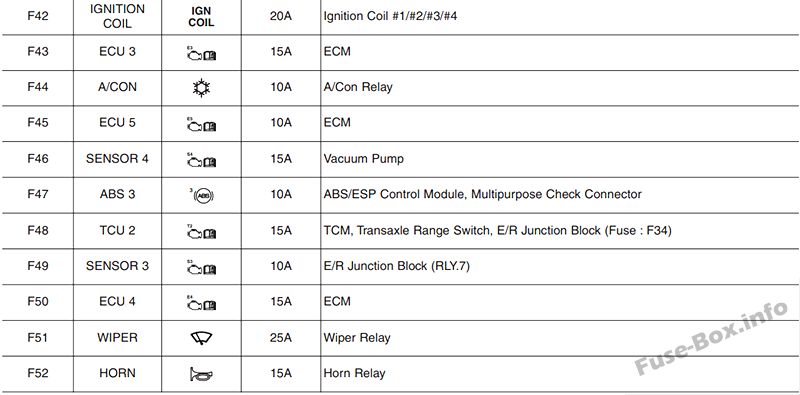

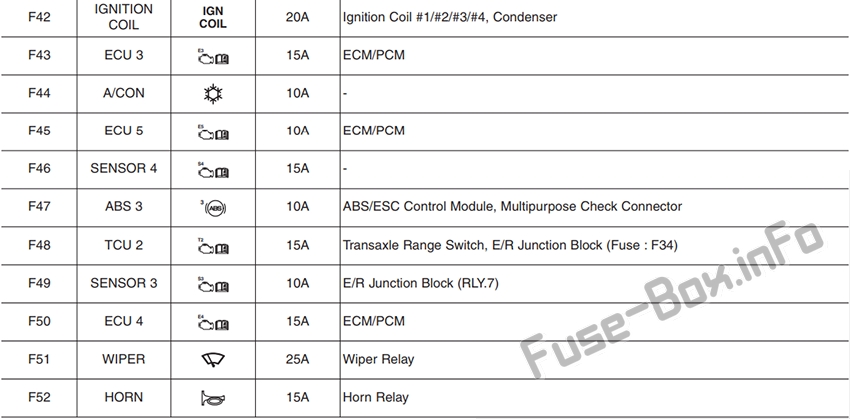

Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
