Предохранители и реле Hyundai i40 (2012-2018)

Схемы относятся к указанным годам и вариантам Hyundai i40 (2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai i40 2012-2018

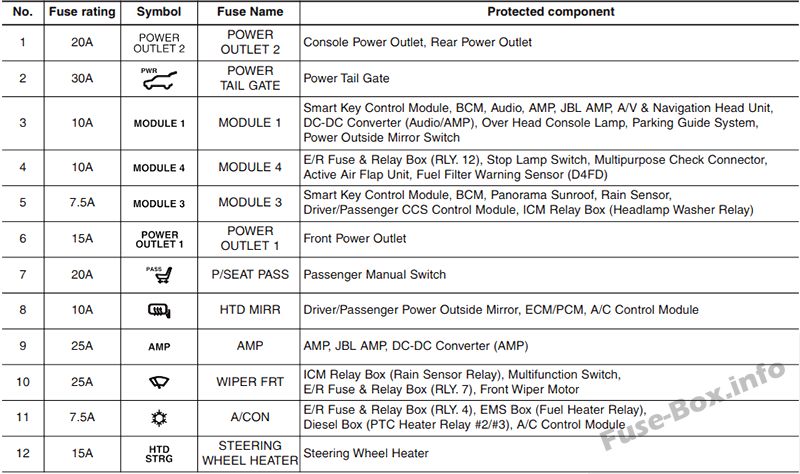

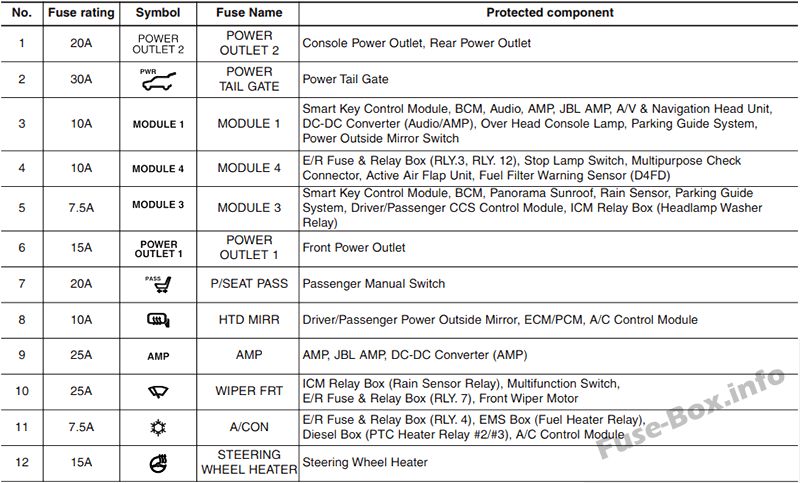

Предохранители прикуривателя (розетки) в Hyundai i40 являются предохранители № 1 «POWER OUTLET 2» (розетка питания консоли, задняя розетка) и № 6 «POWER OUTLET 1» (передняя розетка) в блоке предохранителей приборной панели.

Оглавление

Расположение блока предохранителей

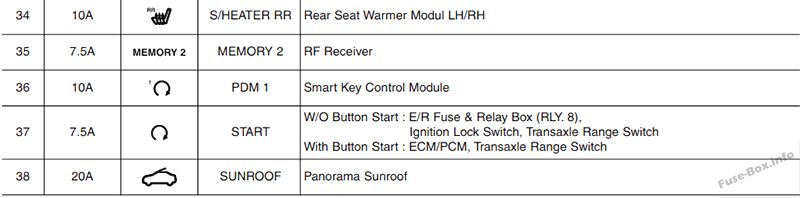

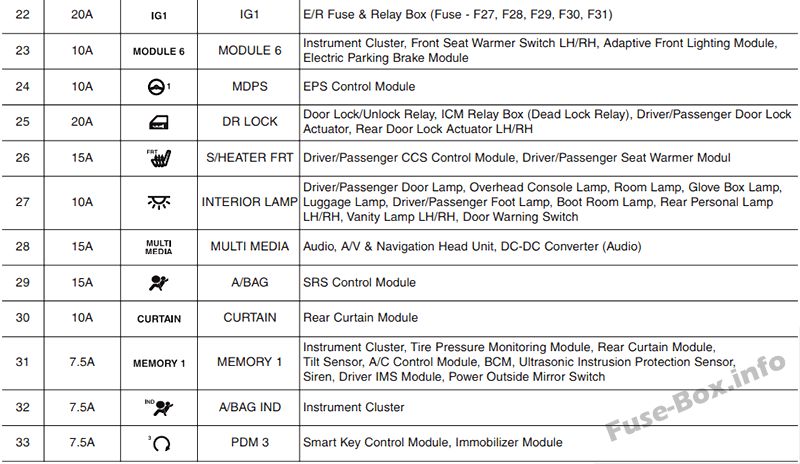

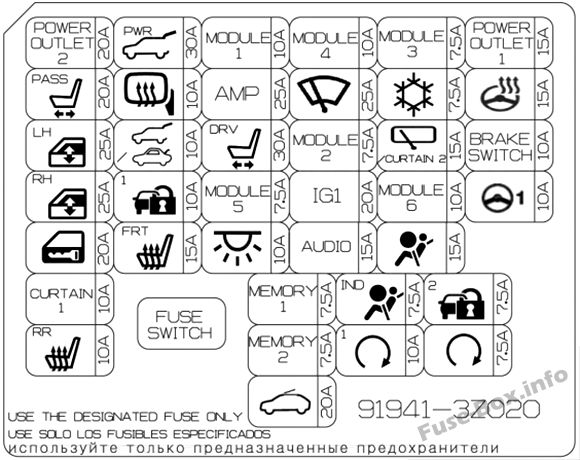

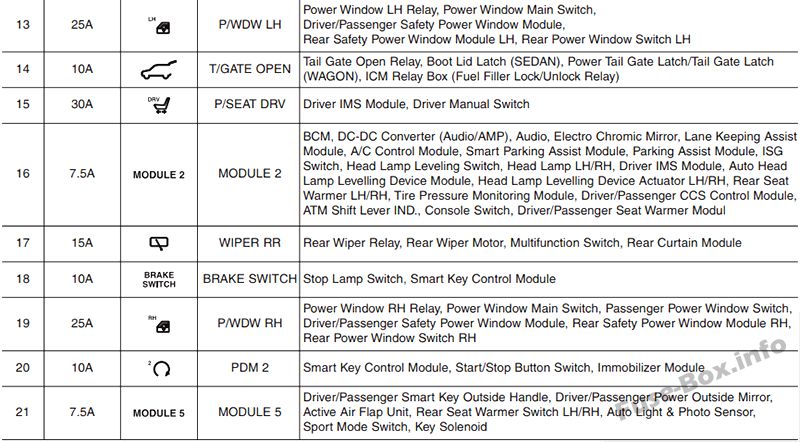

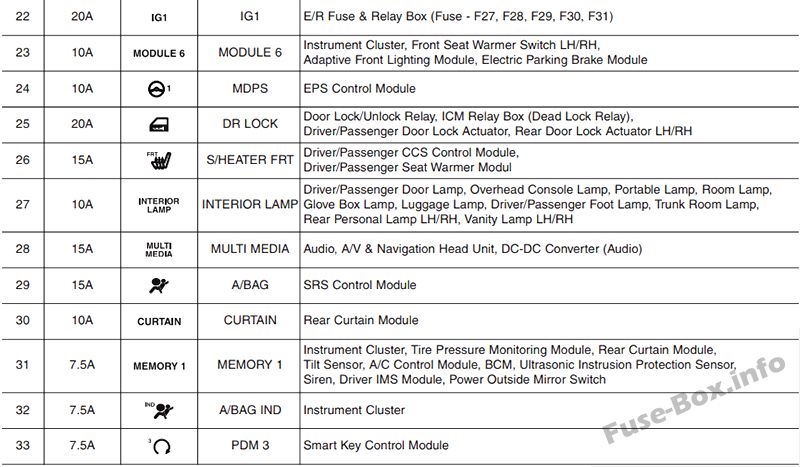

Приборная доска

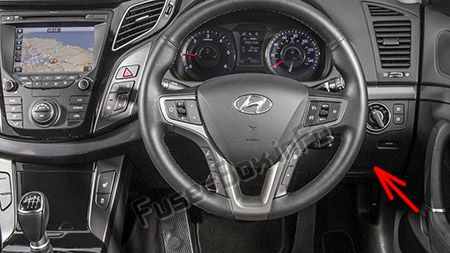

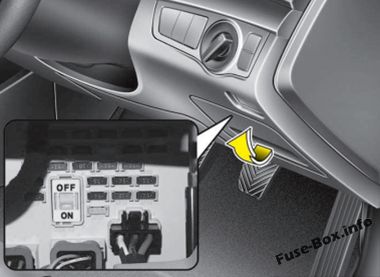

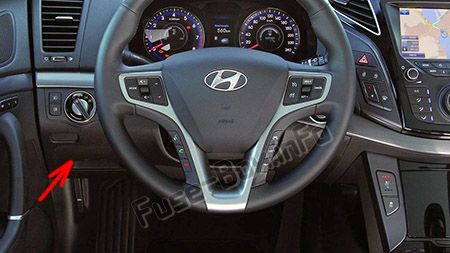

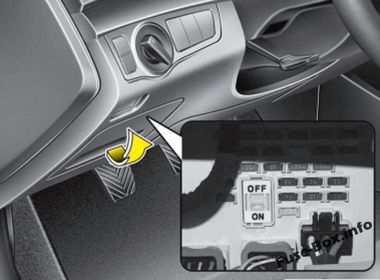

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.

Автомобили с левым рулем Приборная доска

Автомобили с правым рулем Приборная доска

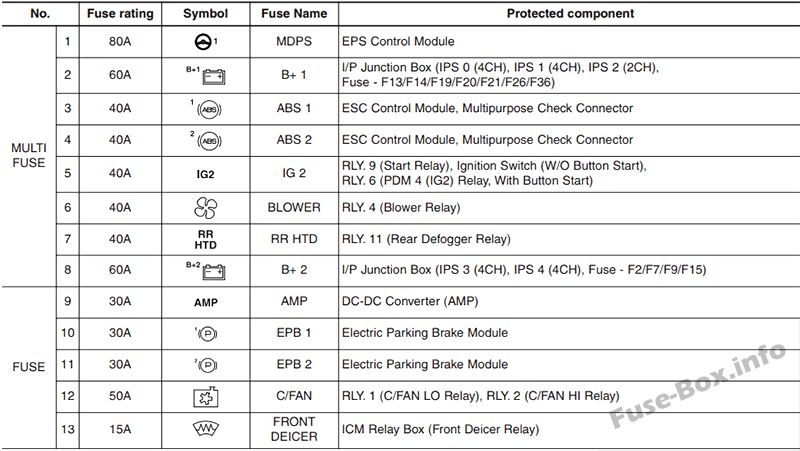

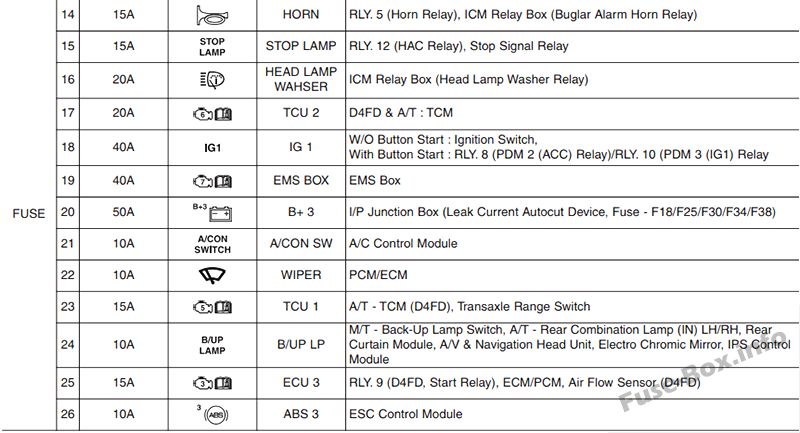

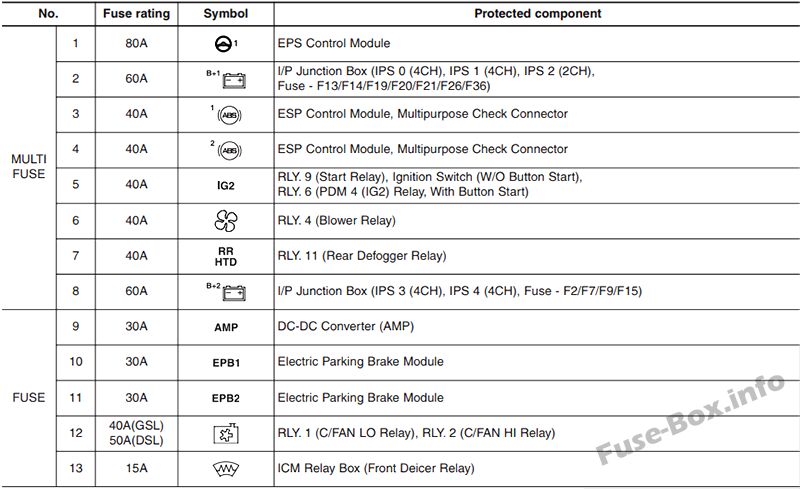

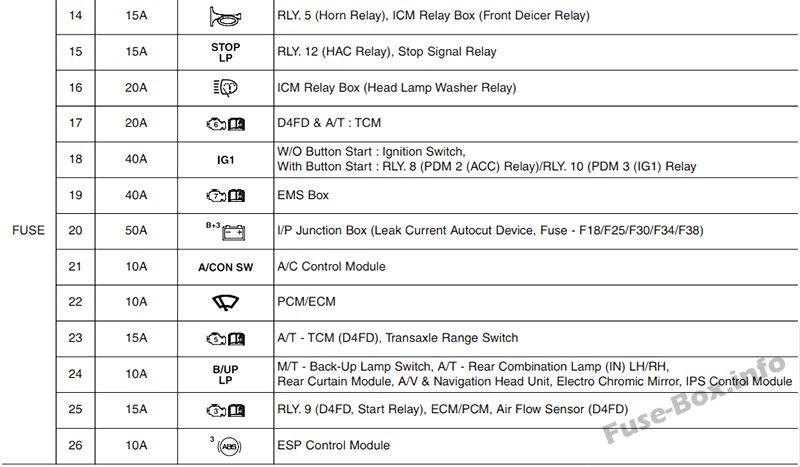

Моторного отсека

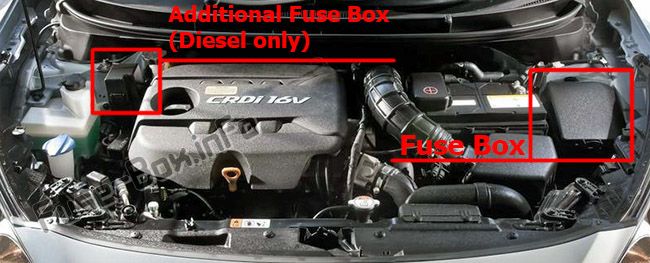

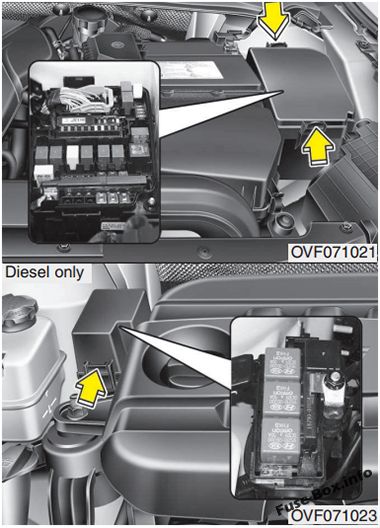

Блок предохранителей находится в моторном отсеке (слева). Моторного отсека

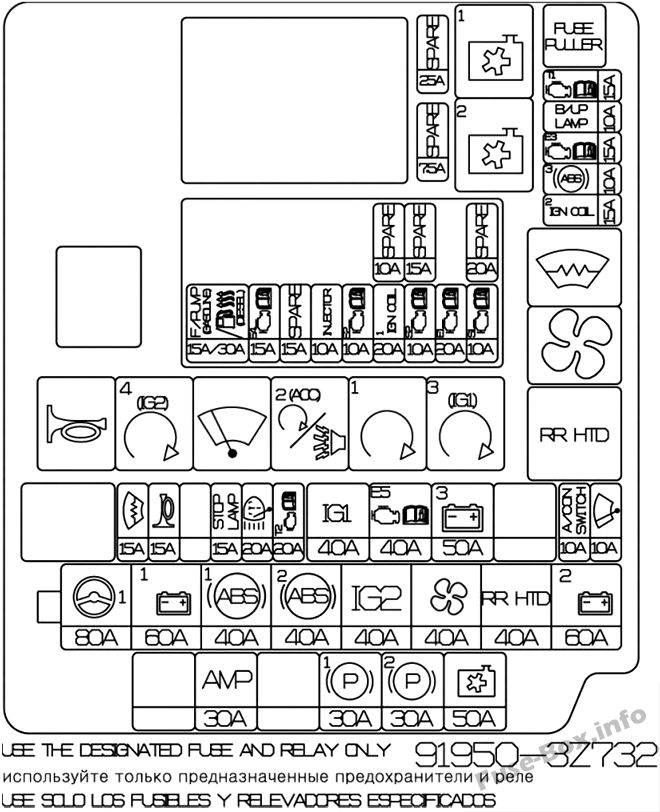

Моторного отсека

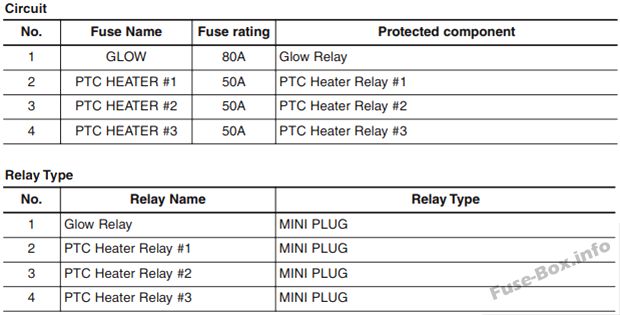

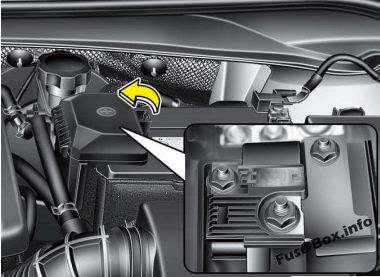

Главный предохранитель

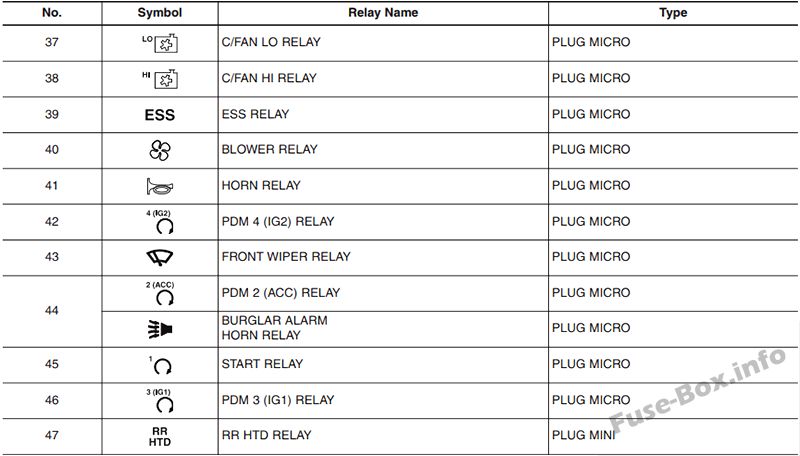

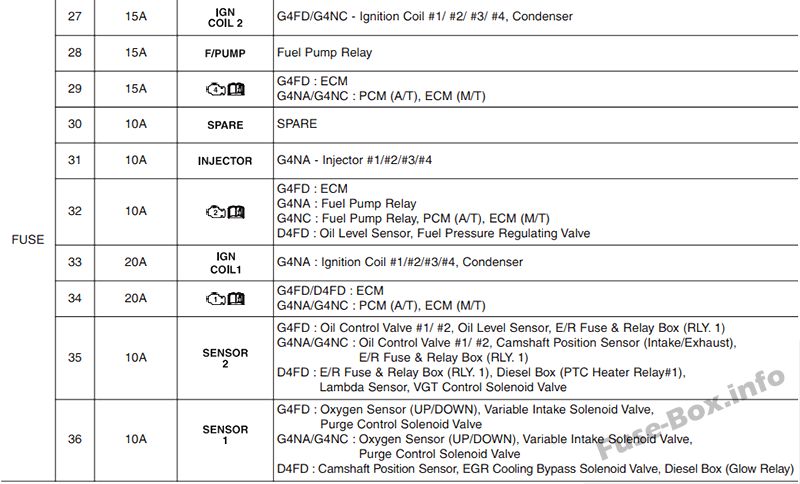

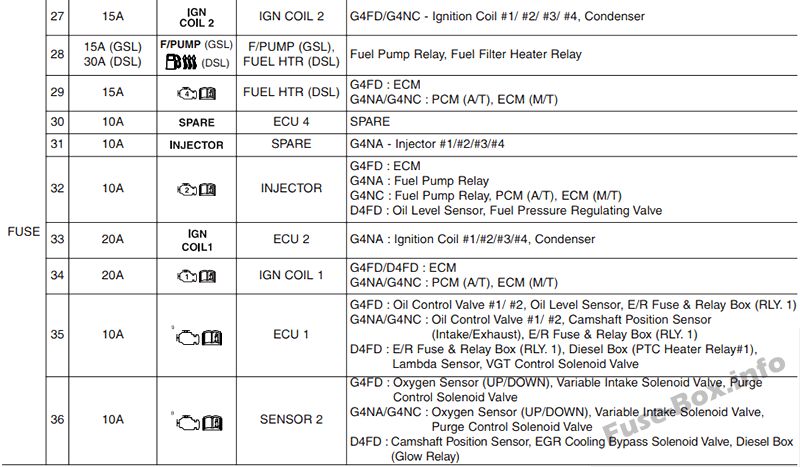

Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
