Предохранители и реле Hyundai ix20 (2011-2019)
Схемы относятся к указанным годам и вариантам Hyundai ix20 (2011-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai ix20 2011-2019
Предохранители прикуривателя (розетки) в Hyundai ix20 расположены в блоке предохранителей панели приборов (см. предохранители «POWER OUTLET FRT» (передняя розетка) и «POWER OUTLET RR» (задняя и центральная розетки)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

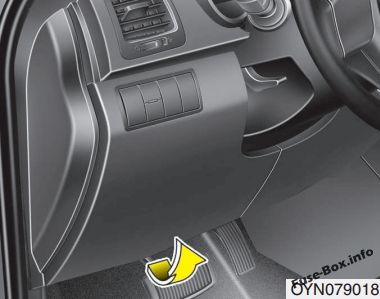

Приборная доска

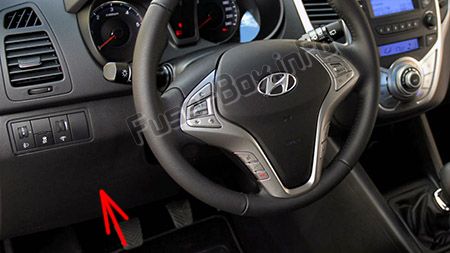

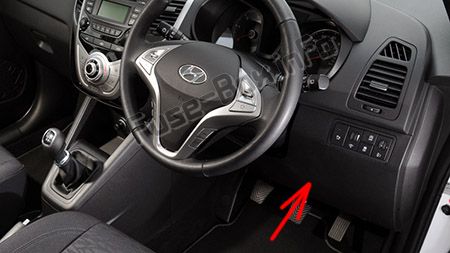

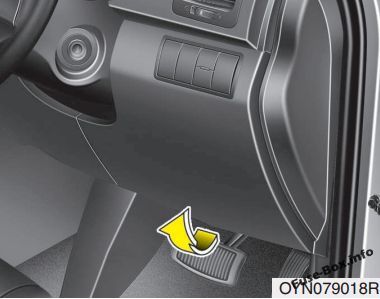

Блок предохранителей расположен со стороны водителя на панели приборов за панелью.
Автомобили с левым рулем
Автомобили с правым рулем

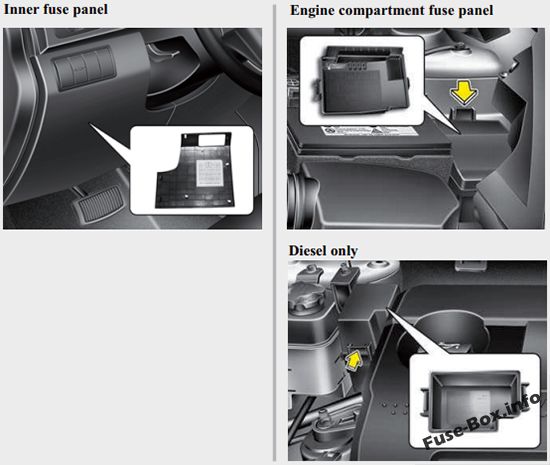

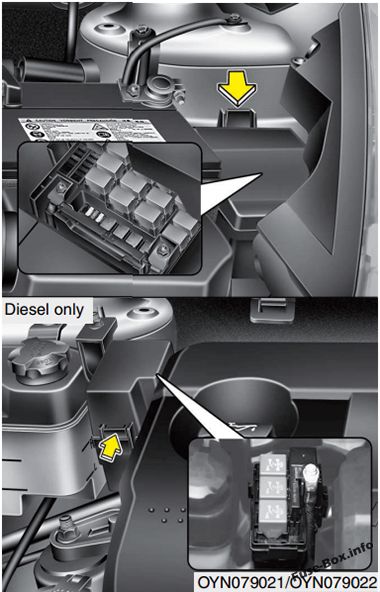

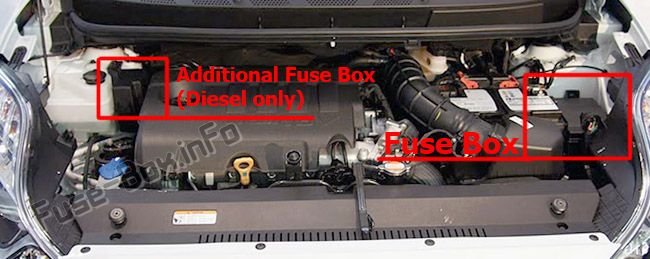

Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
2011, 2012, 2013, 2014, 2015, 2016
2011, 2012, 2013, 2014, 2015, 2016

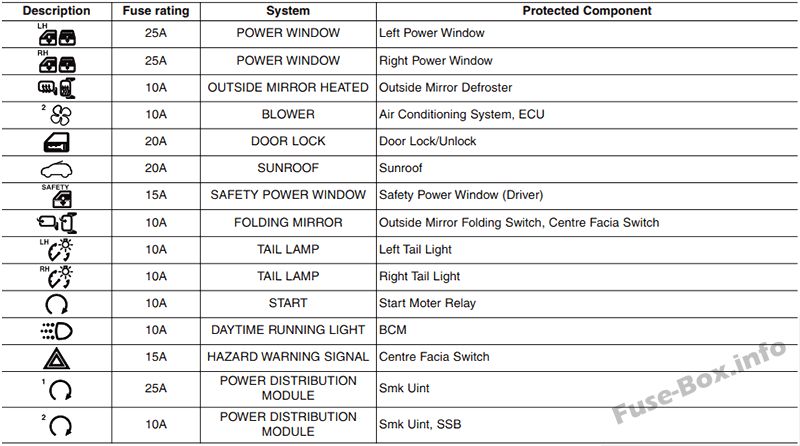

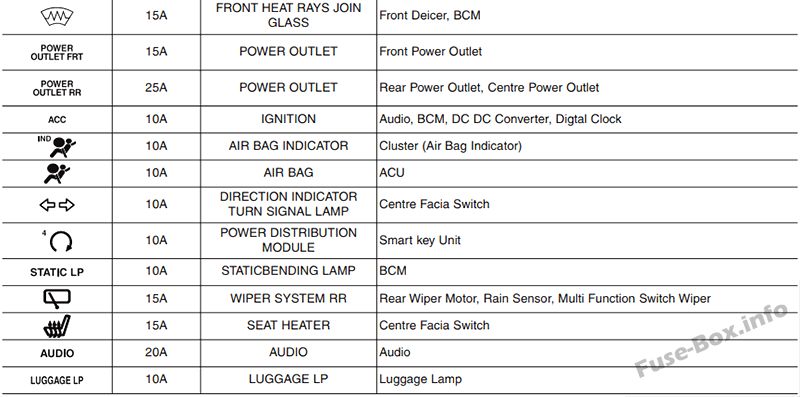

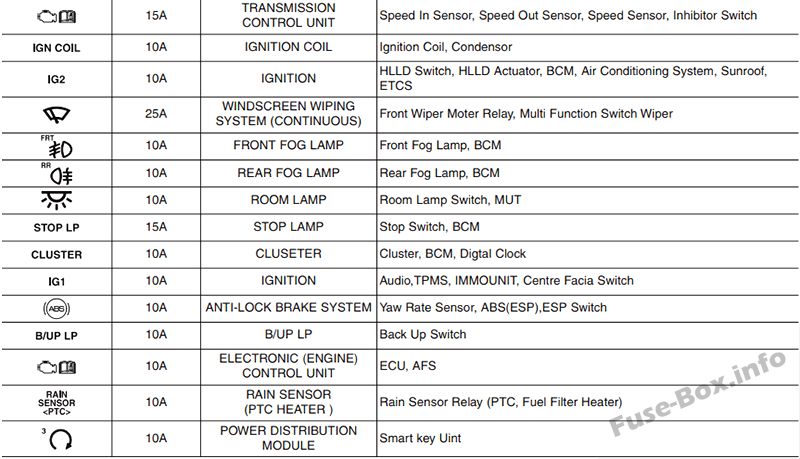

Назначение предохранителей в панели приборов (2011-2016 гг.)

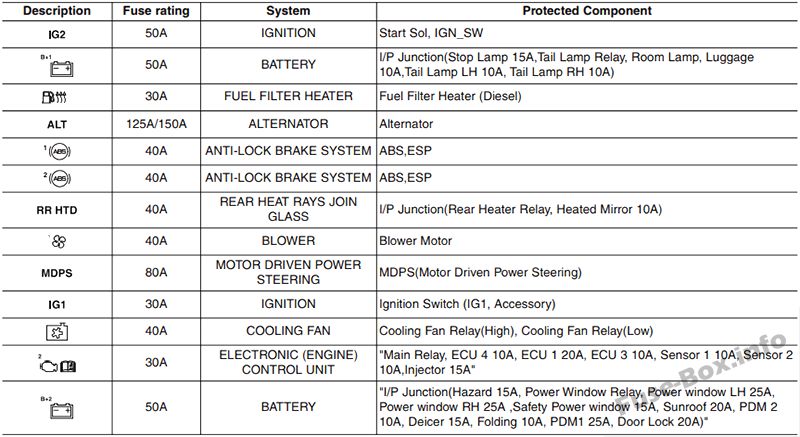

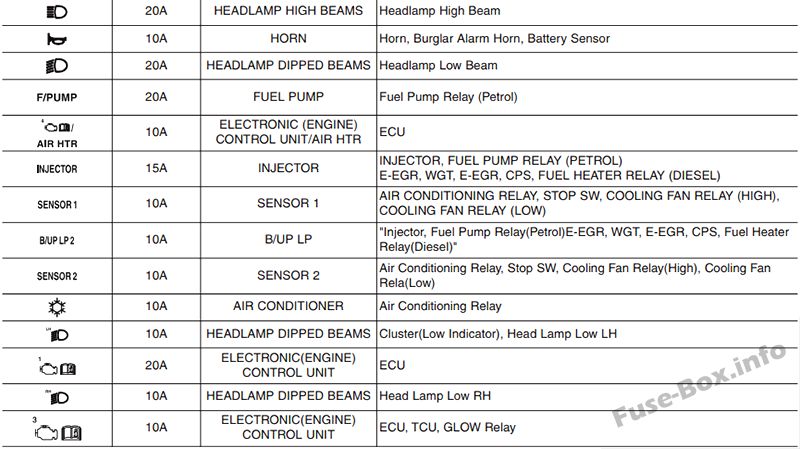

Назначение предохранителей в моторном отсеке (2011-2016 гг.)
Дополнительная панель предохранителей в моторном отсеке (дизельный двигатель) (2011-2016 гг.)
2017
2017

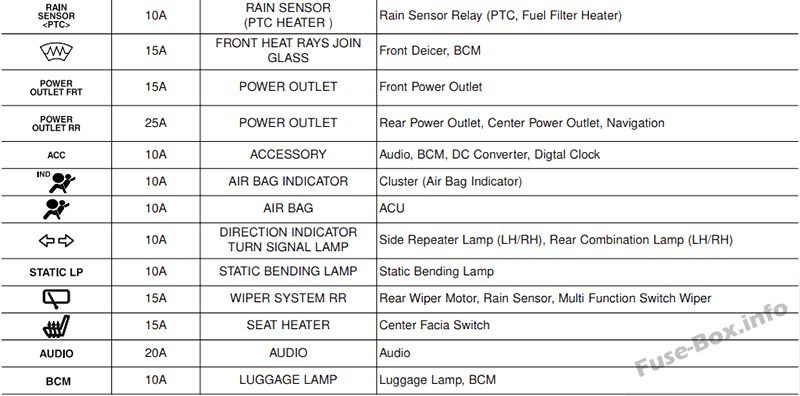

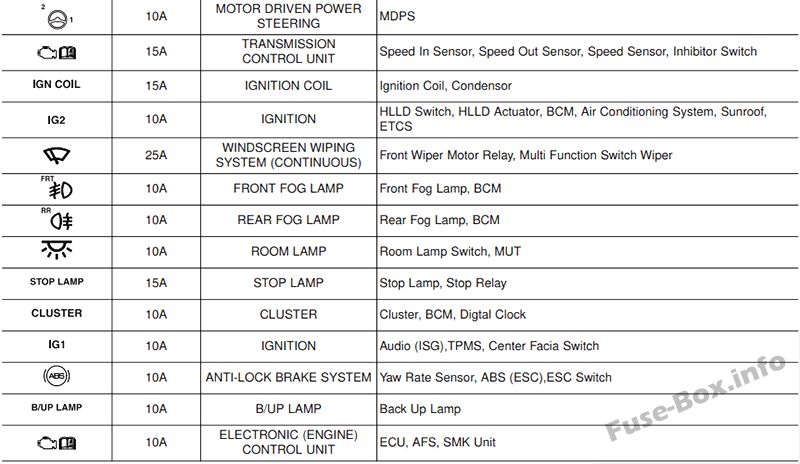

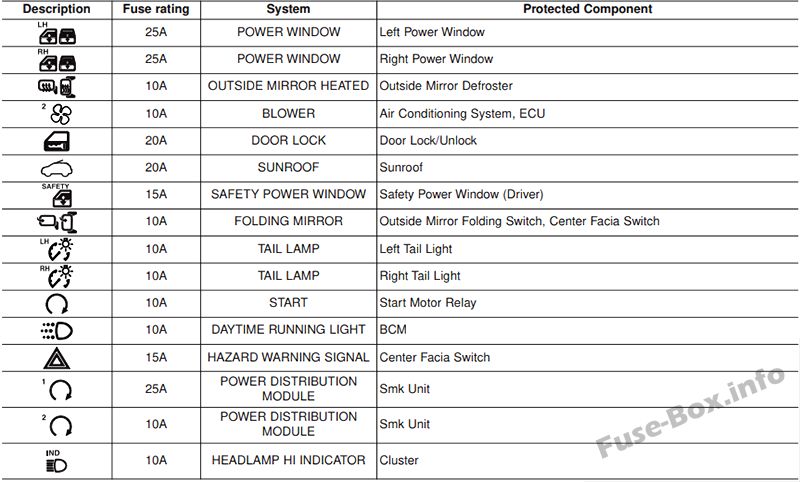

Назначение предохранителей в панели приборов (2017 г.)

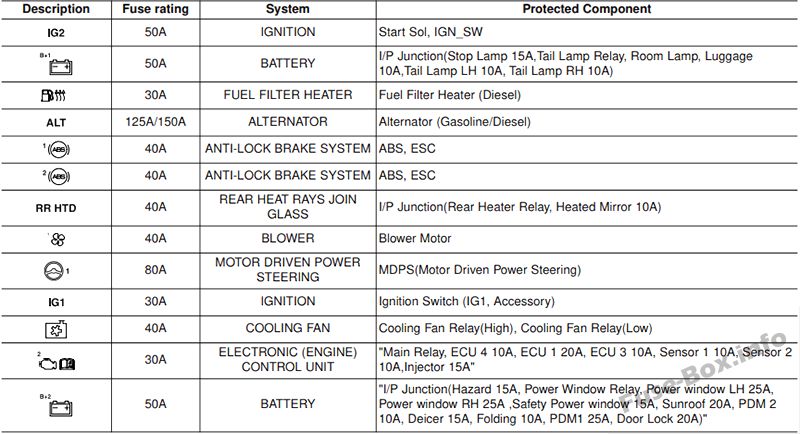

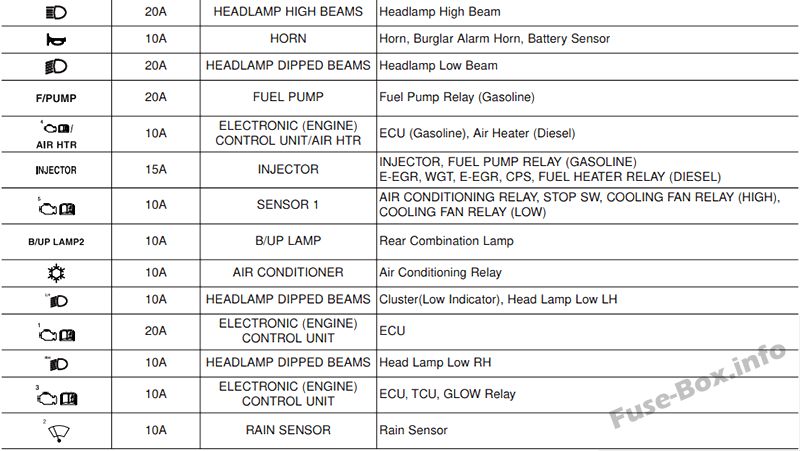

Назначение предохранителей в моторном отсеке (2017 г.)
Дополнительная панель предохранителей в моторном отсеке (дизельный двигатель) (2017 г.)
