Предохранители и реле Hyundai ix35 (2010-2015)
Схемы относятся к указанным годам и вариантам Hyundai ix35 (2010-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai ix35 2010-2015
Предохранители прикуривателя (розетка) расположены в блоке предохранителей панели приборов (см. предохранители «POWER OUTLET 1» и «POWER OUTLET 2»).
Оглавление

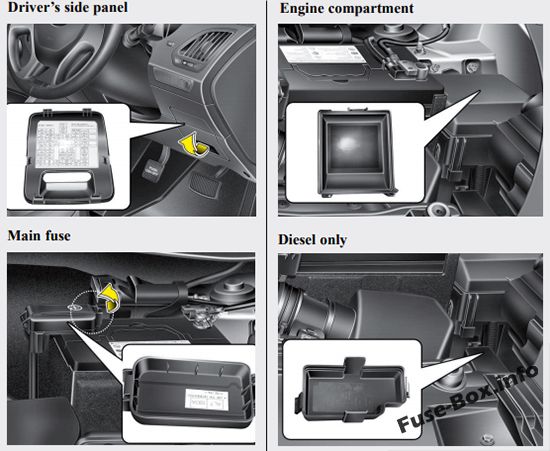

Расположение блока предохранителей
Расположение блока предохранителей

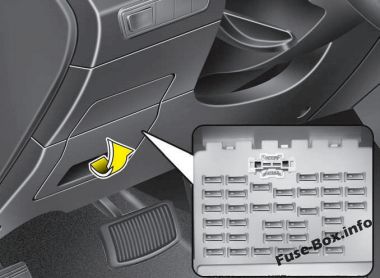

Приборная доска

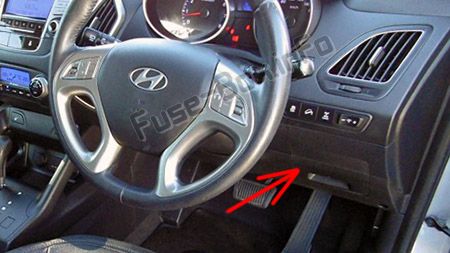

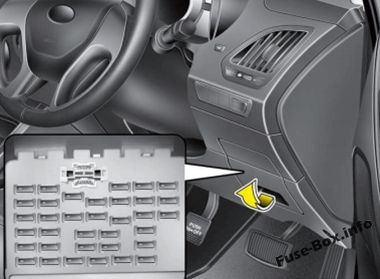

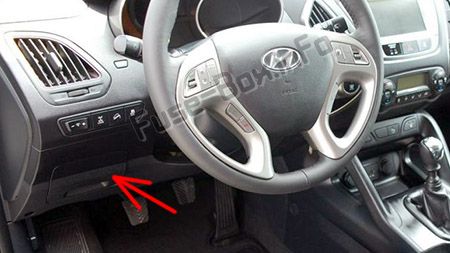

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем

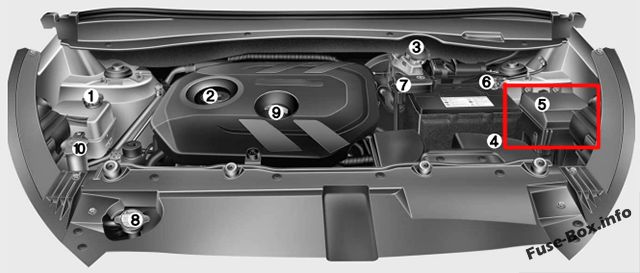

Моторного отсека

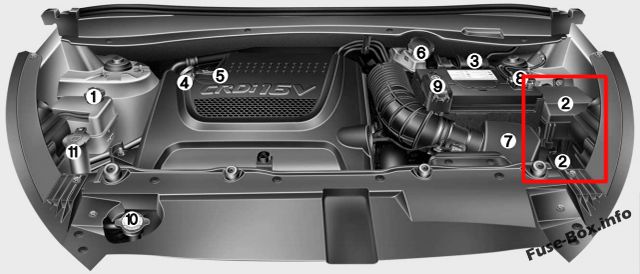

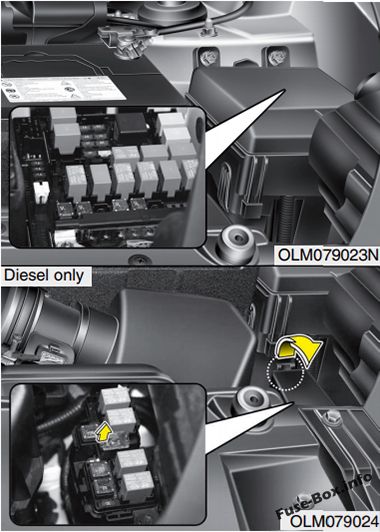

Блок предохранителей находится в моторном отсеке (слева).
Бензиновый двигатель
Дизельный двигатель

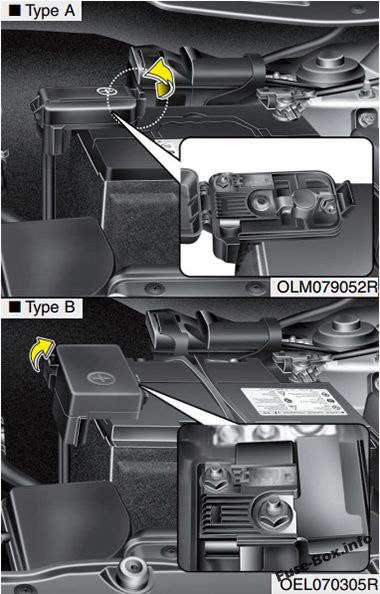

Главный предохранитель
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
2010
2010

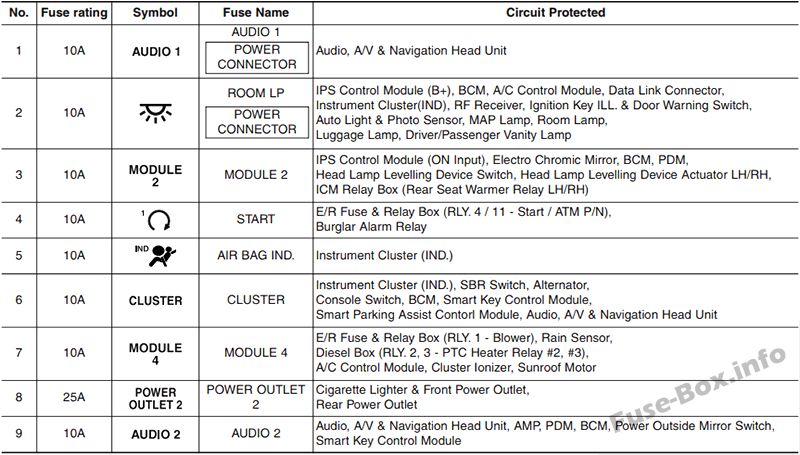

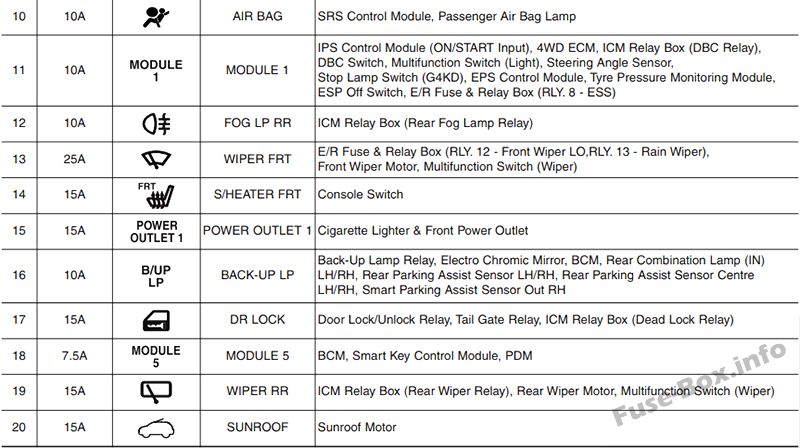

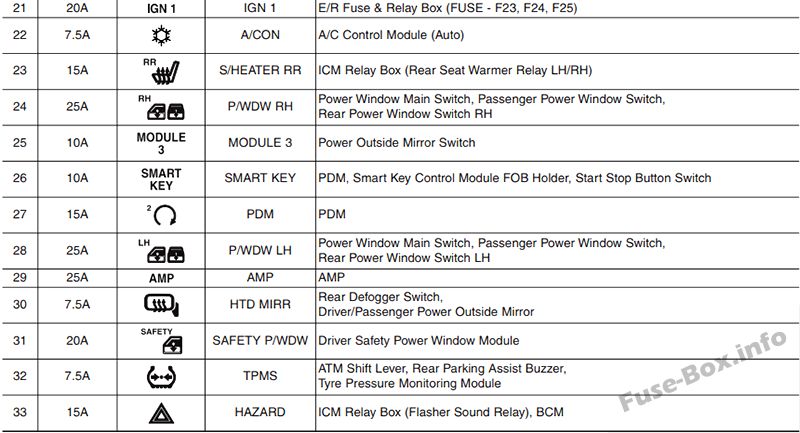

Назначение предохранителей в панели приборов (2010 г.)

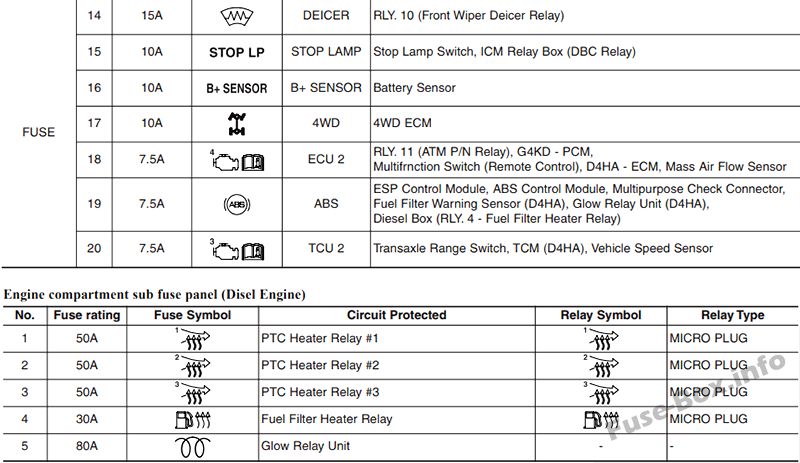

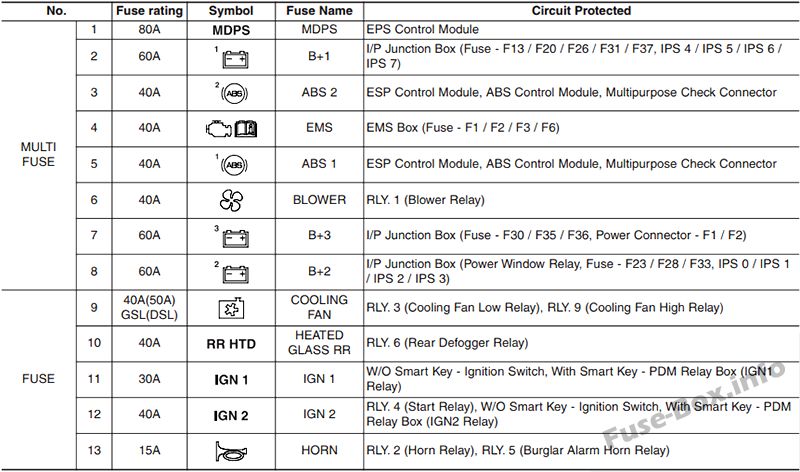

Назначение предохранителей в моторном отсеке (2010 г.)
2011
2011

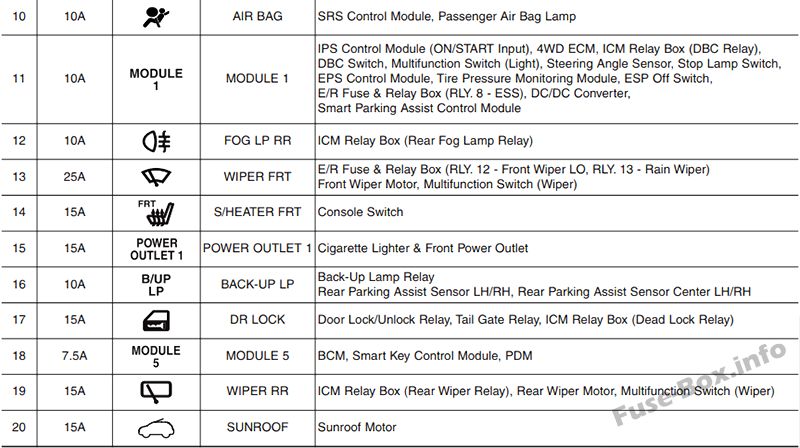

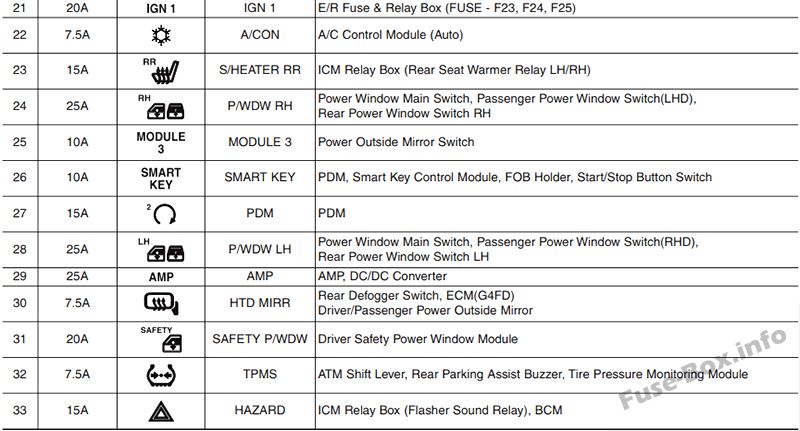

Назначение предохранителей в панели приборов (2011 г.)

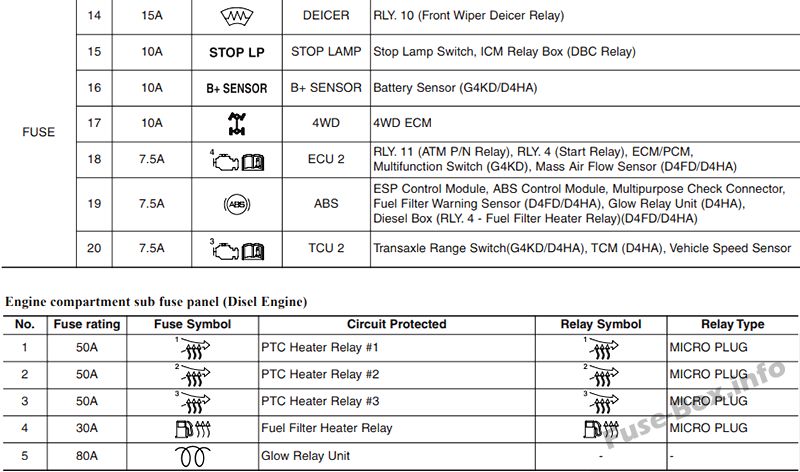

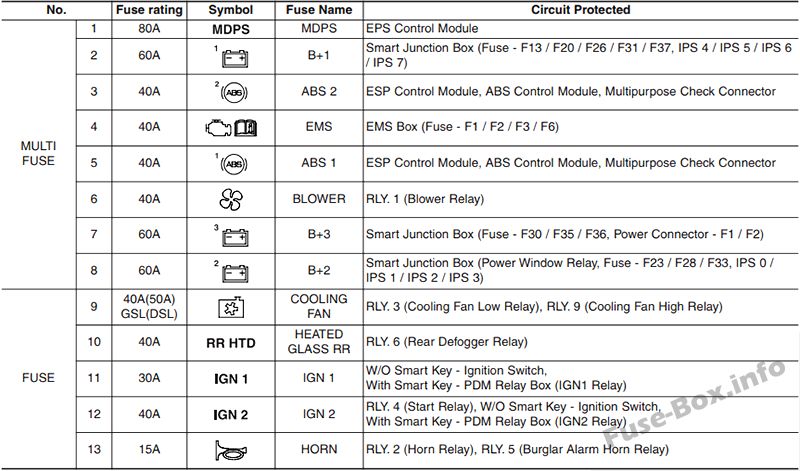

Назначение предохранителей в моторном отсеке (2011 г.)
2014, 2015
2014, 2015

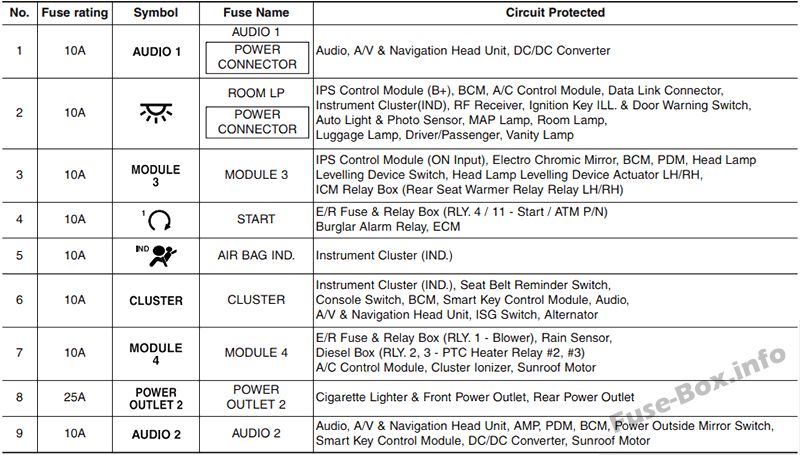

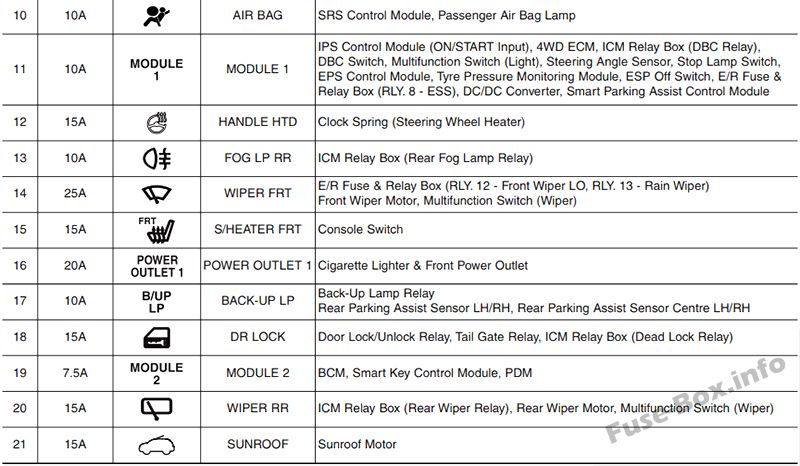

Назначение предохранителей в панели приборов (2014, 2015)

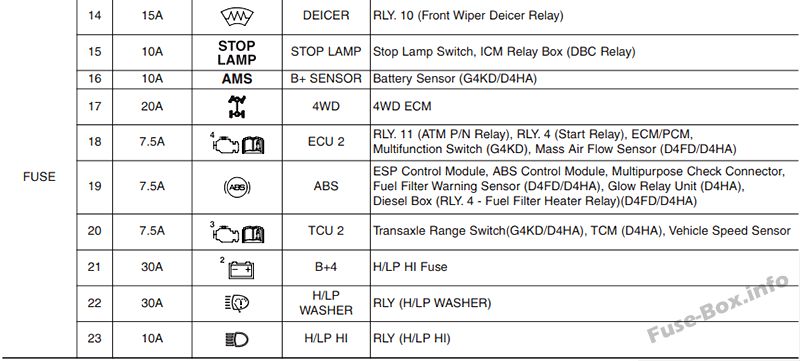

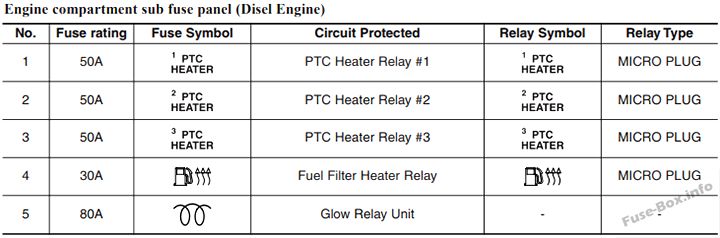

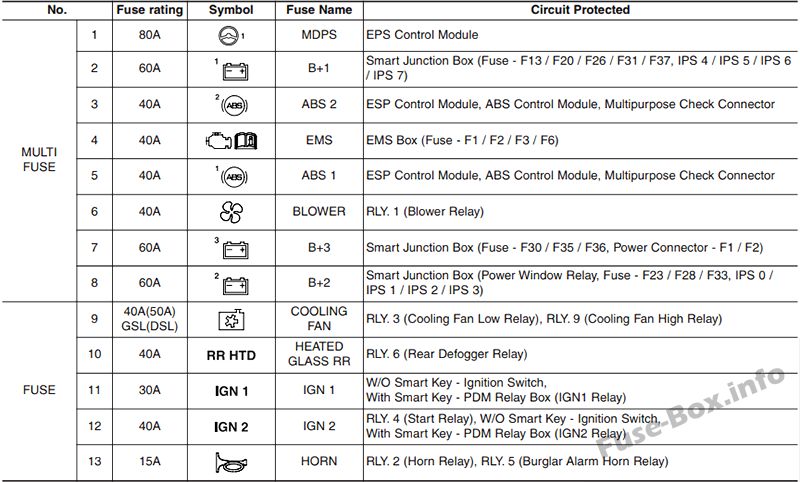

Назначение предохранителей в моторном отсеке (2014, 2015)
