Предохранители и реле Hyundai Kona (2017-2021..)
Схемы относятся к указанным годам и вариантам Hyundai Kona (2017-2021..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Kona 2017-2021…
Предохранители прикуривателя (розетки) в Hyundai Kona расположены в блоке предохранителей панели приборов (см. предохранители «P/OUTLET 1» и «P/OUTLET 2»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

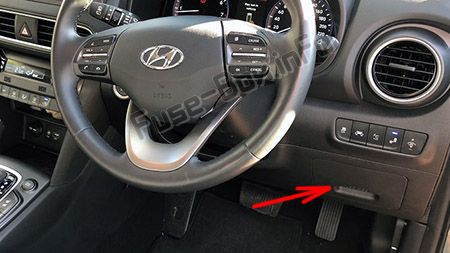

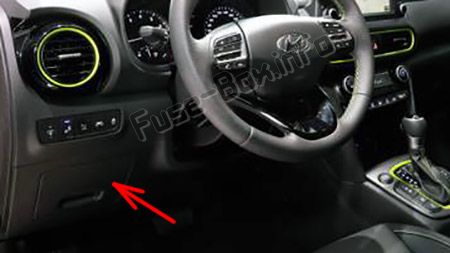

Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.

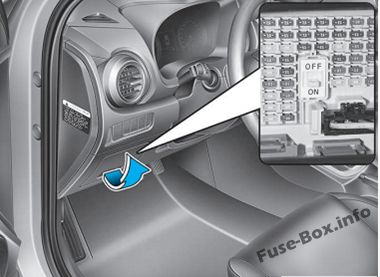

Автомобили с левым рулем

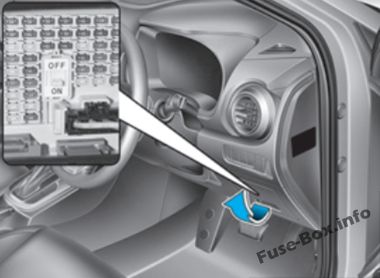

Автомобили с правым рулем
Моторного отсека

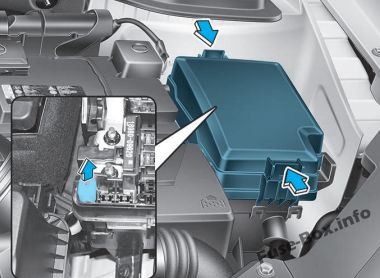

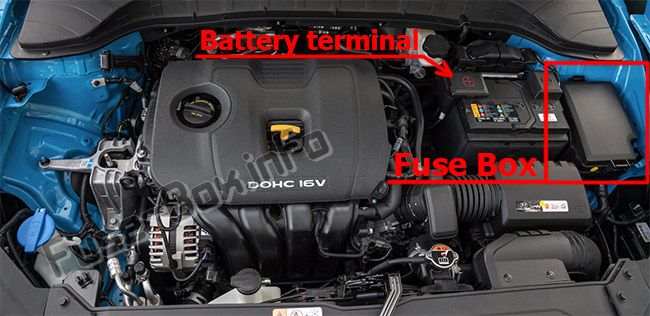

Блок предохранителей находится в моторном отсеке (слева).
Блок предохранителей

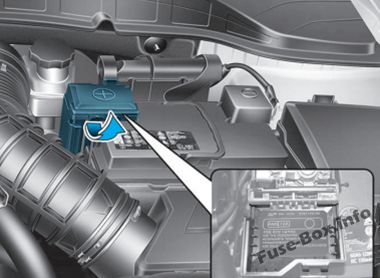

Предохранитель клеммы аккумулятора
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
2018, 2019 (Великобритания)

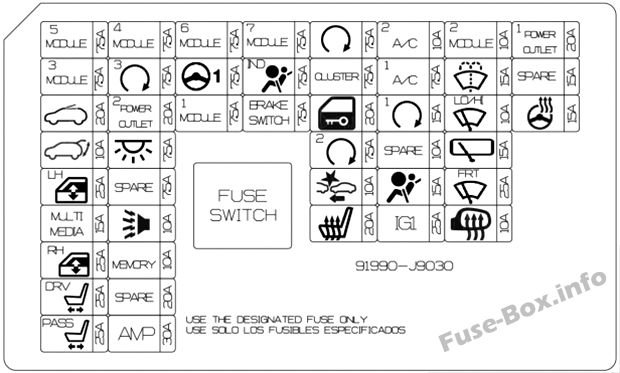

Приборная доска

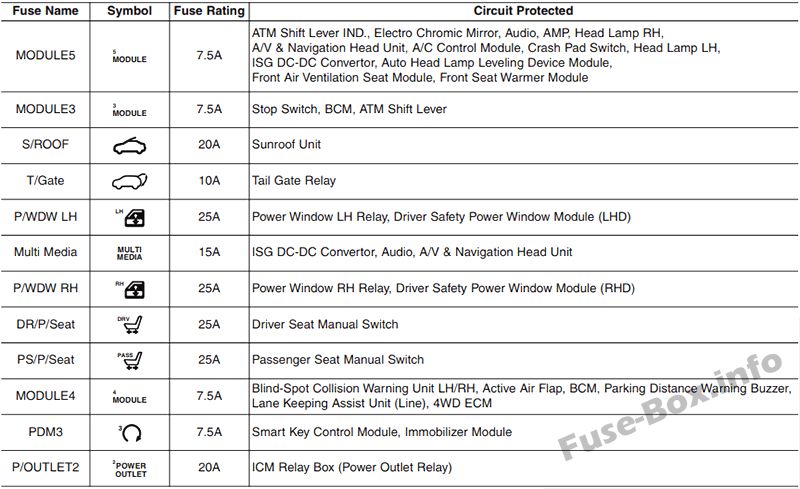

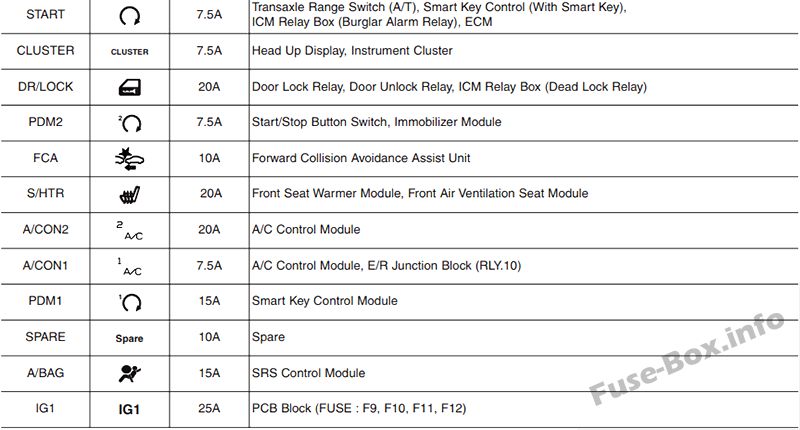

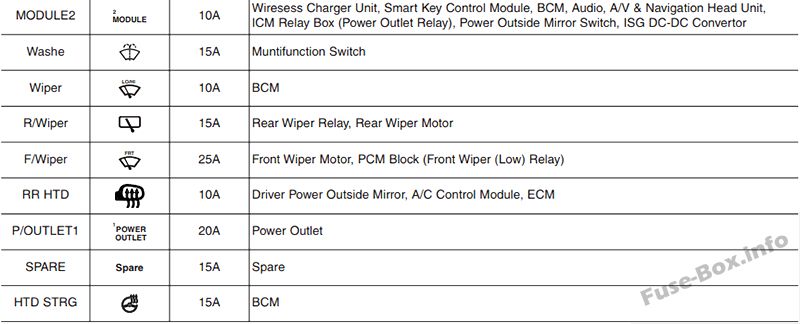

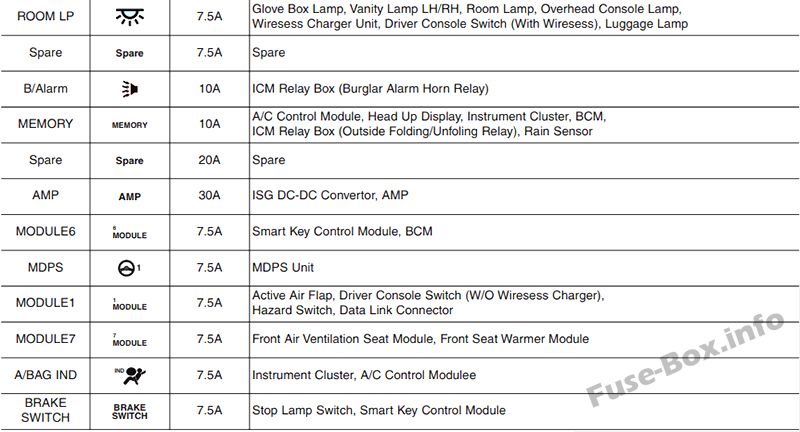

Назначение предохранителей в панели приборов

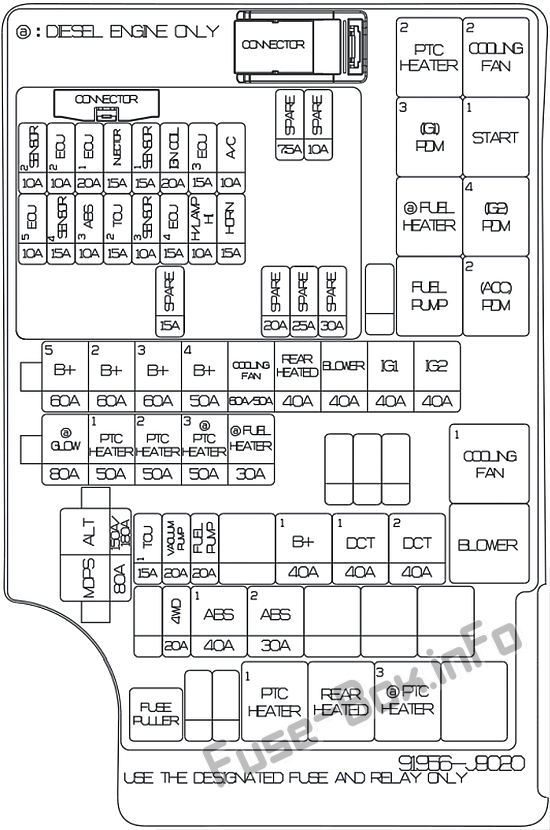

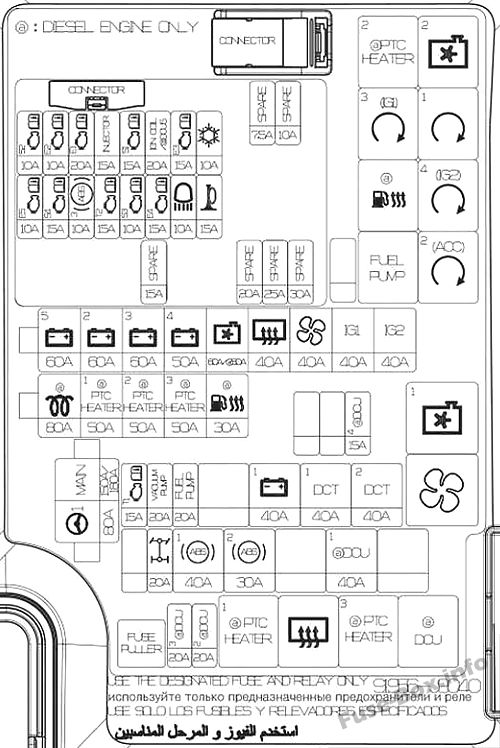

Моторного отсека

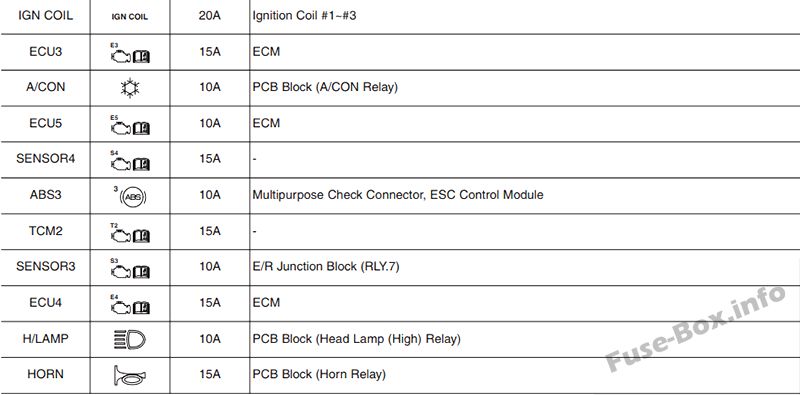

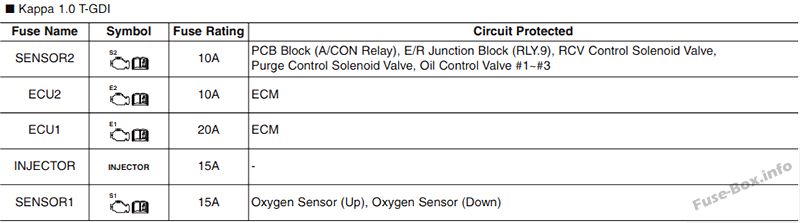

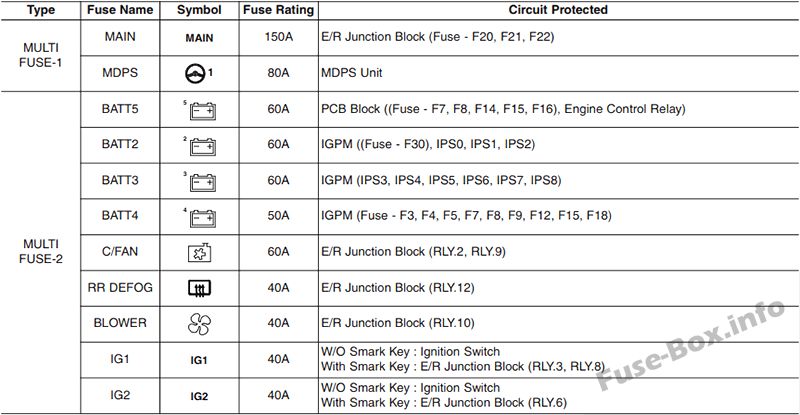

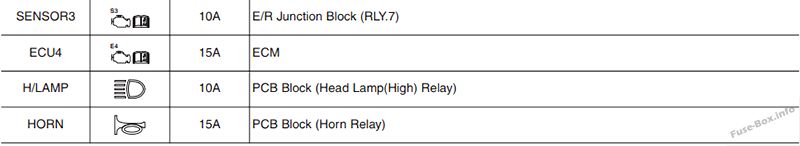

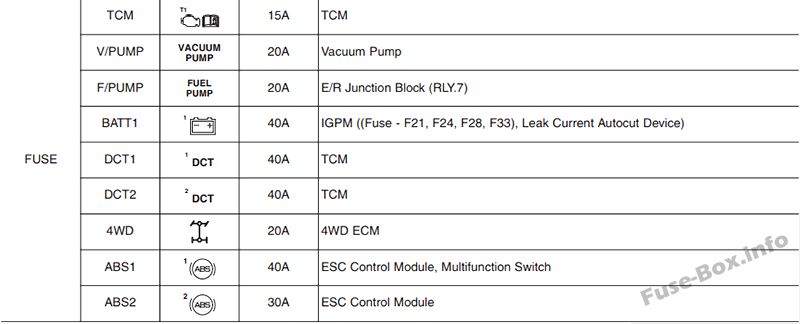

Назначение предохранителей в моторном отсеке

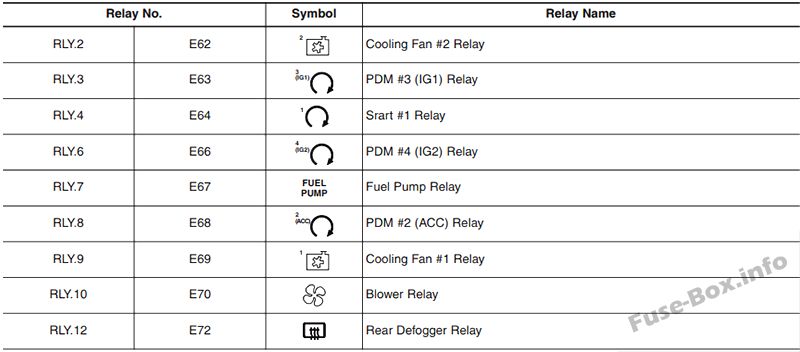

Реле
Терминал батареи
2019, 2020, 2021

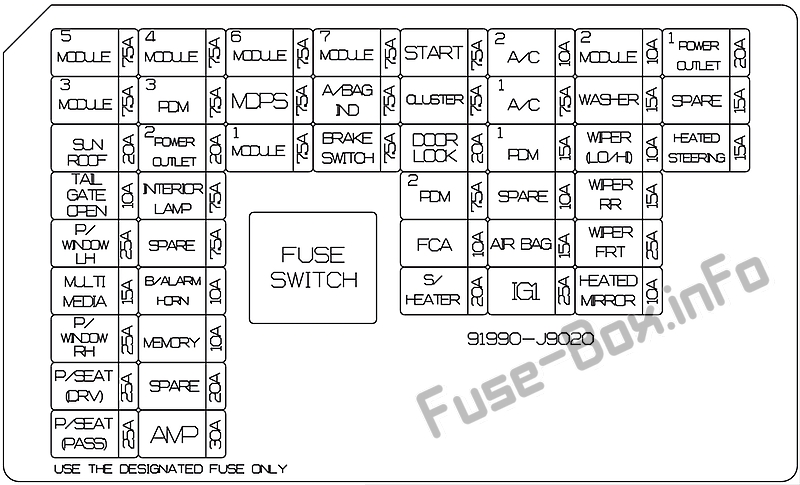

Приборная доска
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МОДУЛЬ 5 | 7.5A | Рычаг переключения передач банкомата IND. Электрохромное зеркало, головное устройство AMR A/V и навигации, модуль управления кондиционером, модуль переднего сиденья с вентиляцией, модуль обогрева переднего сиденья |
| МОДУЛЬ 3 | 7.5A | Выключатель стоп-сигналов, BCM, рычаг переключения передач банкомата |
| ЛЮК | 20A | Люк на крыше |
| ЗАДНЯЯ ДВЕРКА ОТКРЫТА | 10A | Реле хвостовых ворот |
| П/ОКНО ЛЕВ. | 25A | Реле левого стеклоподъемника, модуль стеклоподъемника безопасности водителя |
| МУЛЬТИМЕДИА | 15A | Головное аудио/видео и навигационное устройство |
| П/ОКНО ПРАВ. | 25A | Реле правого стеклоподъемника, модуль стеклоподъемника безопасности пассажира |
| П/СИДЕНЬЕ (ДРВ) | 25A | Ручной переключатель сиденья водителя |
| П/СИДЕНЬЕ (ПРОХОД) | 25A | Ручной переключатель пассажирского сиденья |
| МОДУЛЬ 4 | 7.5A | Блок предупреждения о столкновении в слепых зонах, левый/правый, активная воздушная заслонка, BCM, зуммер предупреждения о парковке, блок помощи при удержании в полосе (линия), 4WD ЭБУ |
| PDM3 | 7.5A | Модуль управления смарт-ключом, модуль иммобилайзера |
| РОЗЕТКА 2 | 20A | Блок реле ICM (реле розетки) |
| ВНУТРЕННЯЯ ЛАМПА | 7.5A | Лампа перчаточного ящика, лампа туалетного столика, левая/правая, комнатная лампа, лампа потолочной консоли, зарядное устройство Wiresess, переключатель консоли водителя, лампа багажного отделения |
| B/СИГНАЛ СИГНАЛА | 10A | Блок реле ICM (реле звукового сигнала охранной сигнализации) |
| ПАМЯТЬ | 10A | Модуль управления кондиционером, проекционный дисплей, комбинация приборов, электрохромное зеркало |
| AMP | 30A | AMP |
| МОДУЛЬ 6 | 7.5A | Модуль управления смарт-ключом, BCM |
| MDPS | 7.5A | Блок МСПП |
| МОДУЛЬ 1 | 7.5A | Активная воздушная заслонка, блокировочный выключатель ключа зажигания, BCM, аварийный выключатель, разъем канала передачи данных, датчик дождя |
| МОДУЛЬ 7 | 7.5A | Модуль переднего сиденья с вентиляцией, модуль обогрева переднего сиденья |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов, модуль управления кондиционером |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 7.5A | Выключатель стоп-сигнала, модуль управления смарт-ключом |
| НАЧАЛО | 7.5A | Переключатель диапазонов коробки передач (A/T), ECM, блок реле ICM (реле охранной сигнализации) |
| КЛАСТЕР | 7.5A | Проекционный дисплей, комбинация приборов |
| ЗАМОК | 20A | Реле дверного замка, реле разблокировки двери, блок реле ICM (двухповоротное реле разблокировки) |
| ДПМ 2 | 7.5A | Кнопочный переключатель Start/Stop, модуль иммобилайзера |
| FCA | 10A | Блок помощи при предотвращении столкновений вперед |
| S/НАГРЕВАТЕЛЬ | 20A | Модуль обогрева переднего сиденья, модуль переднего сиденья с вентиляцией |
| Кондиционер 2 | 20A | Модуль управления кондиционером, электродвигатель вентилятора, резистор вентилятора, распределительный блок E/R (реле вентилятора) |
| Кондиционер 1 | 7.5A | Модуль управления кондиционером, соединительный блок E/R (реле нагревателя № 2 с положительным температурным коэффициентом, реле вентилятора, реле нагревателя № 1 с положительным температурным коэффициентом) |
| ДПМ 1 | 15A | Модуль управления смарт-ключом |
| ВОЗДУШНАЯ ПОДУШКА | 15A | Модуль управления SRS, датчик присутствия пассажира |
| IG1 | 25A | Блок печатной платы (ПРЕДОХРАНИТЕЛЬ: АБС 3, ЭБУ 5, ДАТЧИК 4, ТЦУ 2) |
| МОДУЛЬ2 | 10A | Зарядное устройство Wiresess, модуль управления смарт-ключом, BCM, головное устройство аудио/видео и навигации, блок реле ICM (реле розетки), выключатель питания наружного зеркала, усилитель |
| ШАЙБА | 15A | Многофункциональный переключатель |
| СТЕКЛООЧИСТИТЕЛЬ (НИЖНИЙ/ВЫСОКИЙ) | 10A | BCM, блок печатной платы (реле переднего стеклоочистителя (низкого уровня)), электродвигатель переднего стеклоочистителя |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Реле заднего стеклоочистителя, двигатель заднего стеклоочистителя |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Электродвигатель переднего стеклоочистителя, блок печатной платы (реле переднего стеклоочистителя (низкого уровня)) |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом со стороны водителя/пассажира, модуль управления кондиционером, ECM |
| РОЗЕТКА 1 | 20A | Зажигалка |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | BCM |
Моторного отсека
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ALT | 150A | Распределительный блок E / R (предохранитель — АБС 1, АБС 2, 4WD), генератор |
| MDPS | 80A | Блок МСПП |
| B+ 5 | 60A | Блок печатной платы ((предохранитель — звуковой сигнал, H/ЛАМПА ВЫСОКИЙ, A/C, ЭБУ 4, ЭБУ 3, реле управления двигателем) |
| B+ 2 | 60A | IGPM ((Предохранитель - S/НАГРЕВАТЕЛЬ), IPSO, IPS1, IPS2) |
| B+ 3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+ 4 | 50A | IGPM (Предохранитель — P/LH, P/RH, ЗАДНЯЯ ДВЕРЬ ОТКРЫТА, ЛЮК КРЫШИ, B/СИГНАЛ СИГНАЛИЗАЦИИ, РОЗЕТКА 2, AMP, П/СИДЕНЬЕ (ПРОХОД),П/СИДЕНЬЕ (ДРВ)) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 60А/50А | Соединительный блок E/R (реле охлаждающего вентилятора №2, реле охлаждающего вентилятора №1) |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Соединительный блок E/R (реле обогревателя заднего стекла) |
| ВОЗДУХОДУВКА | 40A | Соединительный блок E/R (реле вентилятора) |
| IG1 | 40A | Без смарт-ключа: замок зажигания Со смарт-ключом: распределительный блок E/R (реле PDM №3 (IG1), реле PDM №2 (ACC)) |
| IG2 | 40A | Без смарт-ключа: замок зажигания, распределительный блок E/R (реле запуска №1) Со смарт-ключом: распределительный блок E/R (реле PDM №4 (IG2), реле запуска №1) |
| НАГРЕВАТЕЛЬ PTC 1 | 50A | Соединительный блок E/R (реле нагревателя PTC №1) |
| НАГРЕВАТЕЛЬ PTC 2 | 50A | Соединительный блок E/R (реле нагревателя PTC №2) |
| ТКУ 1 | 15A | TCM |
| ВАКУУМНЫЙ НАСОС | 20A | Вакуумный насос |
| ТОПЛИВНЫЙ НАСОС | 20A | Соединительный блок E/R (реле топливного насоса) |
| B+ 1 | 40A | IGPM ((Предохранитель - ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, ДПМ 1, ЗАМОК ДВЕРИ, МОДУЛЬ 1, ДПМ 2, Устройство автоматического отключения по току утечки) |
| DCT1 | 40A | TCM |
| DCT2 | 40A | TCM |
| 4WD | 20A | 4WD ЭБУ |
| АБС 1 | 40A | Модуль управления ESC, универсальный контрольный разъем |
| АБС 2 | 30A | Модуль управления ESC |

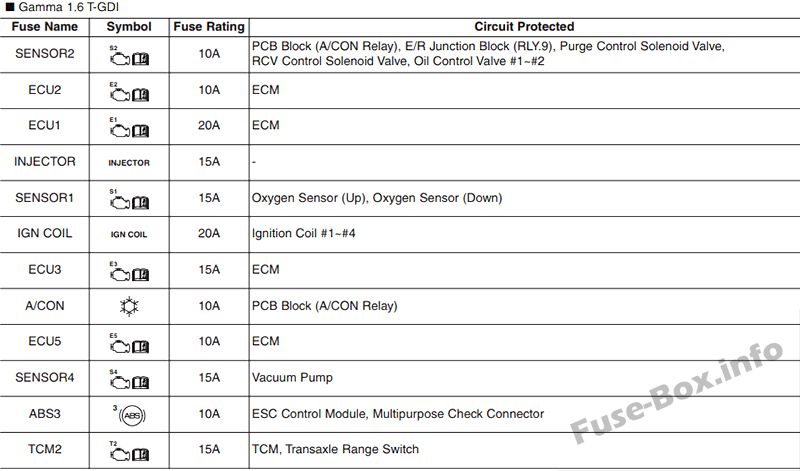

| ГАММА 1,6 л T-GDI | ||
| ДАТЧИК 2 | 10A | Блок печатной платы (реле A/CON), распределительный блок E/R (реле охлаждающего вентилятора №1), электромагнитный клапан управления продувкой, электромагнитный клапан управления RCV, клапан управления маслом №1~№2, клапан закрытия адсорбера |
| ЭБУ 2 | 10A | ECM |
| ЭБУ 1 | 20A | ECM |
| ИНЖЕКТОР | 15A | - |
| ДАТЧИК 1 | 15A | Кислородный датчик (вверху), кислородный датчик (внизу) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1~№4 |
| ЭБУ 3 | 15A | ECM |
| A/C | 10A | Блок печатной платы (реле A/CON) |
| ЭБУ 5 | 10A | ECM |
| ДАТЧИК 4 | 15A | Вакуумный насос |
| АБС 3 | 10A | Модуль управления ESC, универсальный контрольный разъем |
| ТЦУ 2 | 15A | TCM, переключатель диапазонов коробки передач |
| ДАТЧИК 3 | 10A | Соединительный блок E/R (реле топливного насоса) |
| ЭБУ 4 | 15A | ECM |
| H/ЛАМПА ВЫСОКИЙ | 10A | Блок печатной платы (реле фар (дальнего света)) |
| HORN | 15A | Блок печатной платы (реле звукового сигнала) |
| НУ 2.0L MPI | ||
| ДАТЧИК 2 | 10A | Блок печатной платы (реле A/CON), соединительный блок E/R (реле вентилятора охлаждения №2, реле вентилятора охлаждения №1), электромагнитный клапан управления продувкой, электронный термостат, электромагнитный клапан регулируемого впуска, клапан управления маслом №1~№3, Клапан закрытия канистры |
| ЭБУ 2 | 10A | - |
| ЭБУ 1 | 20A | PCM |
| ИНЖЕКТОР | 15A | Форсунка №1~№4 |
| ДАТЧИК 1 | 15A | Кислородный датчик (вверху), кислородный датчик (внизу) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1~№4 |
| ЭБУ 3 | 15A | PCM |
| A/C | 10A | Блок печатной платы (реле A/CON) |
| ЭБУ 5 | 10A | PCM |
| ДАТЧИК 4 | 15A | - |
| АБС 3 | 10A | Универсальный контрольный разъем, модуль управления ESC |
| ТЦУ 2 | 15A | Переключатель диапазонов коробки передач |
| ДАТЧИК 3 | 10A | Соединительный блок E/R (реле топливного насоса) |
| ЭБУ 4 | 15A | PCM |
| H/ЛАМПА ВЫСОКИЙ | 10A | Блок печатной платы (реле фар (дальнего света)) |
| HORN | 15A | Блок печатной платы (реле звукового сигнала) |
