Предохранители и реле Hyundai Santa Fe (CM, 2007-2012)
Схемы относятся к указанным годам и вариантам Hyundai Santa Fe (CM, 2007-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Santa Fe 2007-2012
Предохранители прикуривателя (розетка) расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» (прикуриватель), «Р/ВЫХОД» (передняя и задняя розетки) и «P/ВЫХОД CTR» (центральная розетка)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

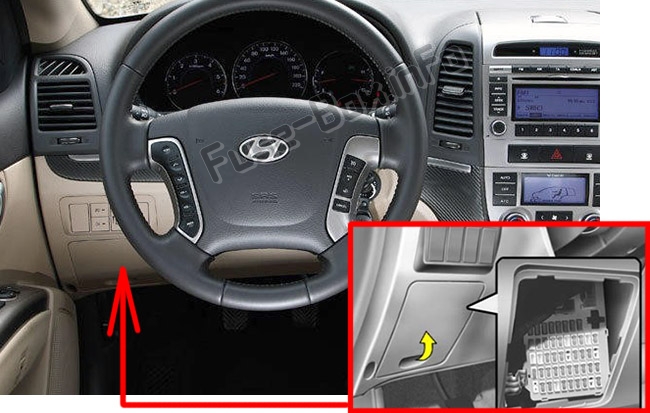

Приборная доска
Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

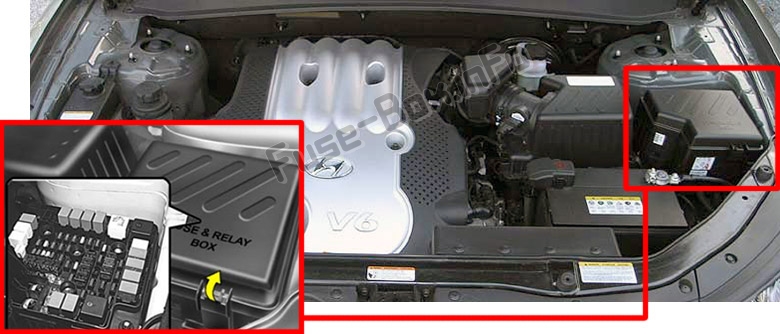

Моторного отсека
Блок предохранителей находится в моторном отсеке (слева).
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
2007, 2008, 2009

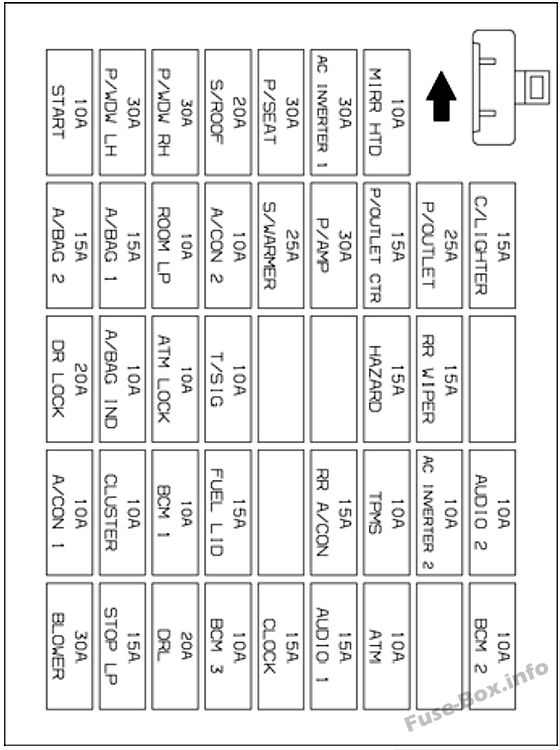

Приборная доска
| Name | Номинал, Ампер | ЦЕПЬ ЗАЩИЩЕНА |
|---|---|---|
| C/зажигалка | 15A | ЗАЖИГАЛКА |
| Р/ВЫХОД | 25A | ПЕРЕДНЯЯ РОЗЕТКА, ЗАДНЯЯ РОЗЕТКА |
| P/ВЫХОД CTR | 15A | ЦЕНТРАЛЬНАЯ РОЗЕТКА |
| АУДИО #2 | 10A | ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ НАРУЖНОГО ЗЕРКАЛА, АУДИО, МОДУЛЬ УПРАВЛЕНИЯ ЗАМКОМ КЛЮЧА АТМ, ЦИФРОВЫЕ ЧАСЫ |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, МОДУЛЬ УПРАВЛЕНИЯ ЗАДНИМ ОЧИСТИТЕЛЕМ, ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО ОЧИСТИТЕЛЯ |
| IMS | 10A | ДАТЧИК ДОЖДЯ |
| БКМ №2 | 10A | РЕОСТАТ, BCM, КОМБИНАЦИЯ ПРИБОРОВ |
| А/КОН2 | 10A | МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ, INCAR И ДАТЧИК ВЛАЖНОСТИ, РЕЛЕ ВЫСОКОГО ВЕНТИЛЯТОРА, ЗАДНИЙ ПЕРЕКЛЮЧАТЕЛЬ А/КОН, БЛОК РЕЛЕ ICM, ДАТЧИК AQS, ДВИГАТЕЛЬ ЛЮКА КРЫШИ, СИСТЕМА ВЕНТИЛЯТОРА, ЭЛЕКТРОХРОМНОЕ ЗЕРКАЛО |
| ВОЗДУХОДУВКА | 30A | РЕЛЕ ВЕНТИЛЯТОРА, ДВИГАТЕЛЬ ВЕНТИЛЯТОРА, МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ |
| А/КОН1 | 10A | МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ |
| А/СУМКА №1 | 15A | МОДУЛЬ УПРАВЛЕНИЯ SRS |
| A/BAGIND | 10A | ПЕРЕКЛЮЧАТЕЛЬ PAB ON/OFF, КОМБИНАЦИЯ ПРИБОРОВ |
| T/SIG | 10A | ВЫКЛЮЧАТЕЛЬ ОПАСНОСТИ |
| БЛОКИРОВКА АТМ | 10A | МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, ДАТЧИК УГЛА РУЛЕВОГО УПРАВЛЕНИЯ, ПЕРЕКЛЮЧАТЕЛЬ ESC, МОДУЛЬ УПРАВЛЕНИЯ ЗАМКОМ КЛЮЧА АТМ МОДУЛЬ ПОДОГРЕВА СИДЕНЬЯ |
| БКМ №1 | 10A | МОДУЛЬ ДАТЧИКА УРОВНЯ МАСЛА, BCM |
| КЛАСТЕР | 10A | КОМБИНАЦИЯ ПРИБОРОВ, РЕЗИСТОР ПРЕДВОЗБУЖДЕНИЯ, BCM, ГЕНЕРАТОР, ПОЛУАКТИВНЫЙ МОДУЛЬ УПРАВЛЕНИЯ (БЕНЗИН) |
| НАЧАЛО | 10A | РЕЛЕ ОХРАННОЙ СИГНАЛИЗАЦИИ |
| П/АМП | 30A | ДЕЛЬФИ AMP |
| S/теплее | 25A | МОДУЛЬ УПРАВЛЕНИЯ ОБОГРЕВАЕМЫМ СИДЕНЬЕМ |
| П/СИДЕНЬЕ | 30A | ПЕРЕКЛЮЧАТЕЛЬ СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ |
| РРА/КОН | 15A | БЛОК РЕЛЕ ICM |
| RR противотуманные фары/BWS | 10A | БЛОК РЕЛЕ ICM |
| S/КРЫША | 20A | МОТОР ЛЮКА КРЫШИ |
| МИРРТД | 10A | ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВА ЗАДНЕГО ОБОГРЕВА, ЭЛЕКТРОПРИВОД НАРУЖНОГО ЗЕРКАЛА |
| DFVLOCK | 20A | РЕЛЕ ЗАМКА ДВЕРИ (UN), БЛОК РЕЛЕ ICM |
| СТОП ЛП | 15A | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ |
| КРЫШКА ТОПЛИВА | 15A | ПЕРЕКЛЮЧАТЕЛЬ КРЫШКИ ТОПЛИВА |
| ATM | 10A | ЭЛЕКТРОМАГНИТНЫЙ КЛЮЧ, ПЕРЕКЛЮЧАТЕЛЬ СПОРТИВНОГО РЕЖИМА, ПОЛУАКТИВНЫЙ ЭЛЕКТРОМАГНИТНЫЙ (БЕНЗИН) КОМБИНАЦИЯ ПРИБОРОВ, ЛАМПА БАГАЖА, ЛАМПА КАРТЫ, ЗАДНЯЯ ЛИЧНАЯ ЛАМПА, |
| КОМНАТА LP | 10A | ЛАМПА КОМНАТЫ, ЛАМПА ПЕРЕДНЕЙ ДВЕРИ |
| БКМ №3 | 10A | ДВЕРНОЙ ПРЕДУПРЕЖДАЮЩИЙ ВЫКЛЮЧАТЕЛЬ, BCM, ИНДИКАТОР БЕЗОПАСНОСТИ |
| ЧАСЫ | 15A | МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ, РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ, ЦИФРОВЫЕ ЧАСЫ |
| АУДИО #1 | 15A | ДЕЛФИ АУДИО |
| ОПАСНОСТЬ | 15A | АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ, АВАРИЙНОЕ РЕЛЕ |
| П/ВДВLH | 30A | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА, ЗАДНИЙ ВЫКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА, ЛЕВЫЙ |
| П/ВДВРХ | 30A | ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА, ЗАДНИЙ ВЫКЛЮЧАТЕЛЬ ПРАВОГО СТЕКЛОПОДЪЕМНИКА |
| ИНВЕРТОР ПЕРЕМЕННОГО ТОКА 1 | 30A | ИНВЕРТОР ПЕРЕМЕННОГО ТОКА |
| ИНВЕРТОР ПЕРЕМЕННОГО ТОКА2 | 10A | ИНВЕРТОР ПЕРЕМЕННОГО ТОКА |
| TPMS | 10A | СИСТЕМА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ |
| А/БАГ2 | 15A | ВОЗДУШНАЯ ПОДУШКА |
| T/SIG | 10A | СИГНАЛ ПОВОРОТА |
| DRL | 20A | ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ЕСЛИ УСТАНОВЛЕНЫ) |

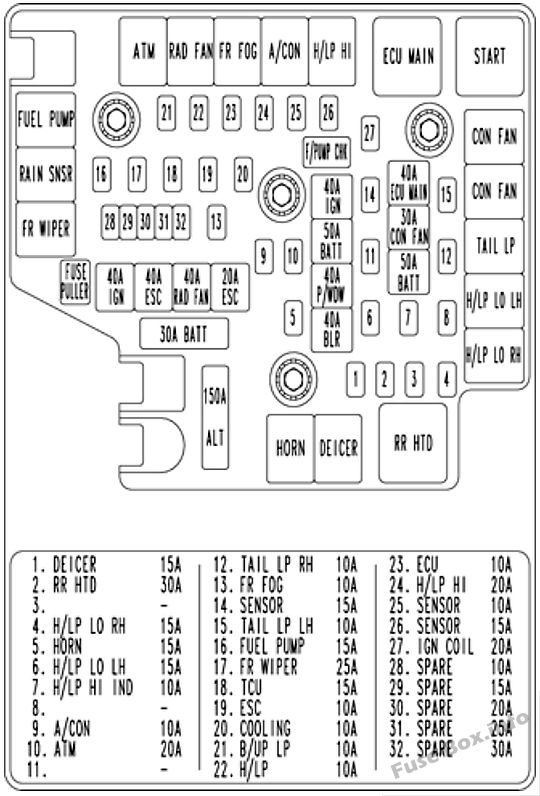

Моторного отсека
| NAME | Номинал, Ампер | ЦЕПЬ ЗАЩИЩЕНА |
|---|---|---|
| ALT | 150A | ГЕНЕРАТОР |
| А/КОН | 10A | РЕЛЕ А/КОН |
| RRHTD | 30A | ПРАВОЕ РЕЛЕ |
| BLR | 40A | СОЕДИНИТЕЛЬНАЯ КОРОБКА I/P |
| BATT | 50A | СОЕДИНИТЕЛЬНАЯ КОРОБКА I/P |
| PM/DW | 40A | СОЕДИНИТЕЛЬНАЯ КОРОБКА I/P |
| ЭСК №1 | 40A | БЛОК УПРАВЛЕНИЯ АБС, БЛОК УПРАВЛЕНИЯ ESC, МНОГОФУНКЦИОНАЛЬНЫЙ ПРОВЕРОЧНЫЙ РАЗЪЕМ |
| ЭСК №2 | 20A | БЛОК УПРАВЛЕНИЯ АБС, БЛОК УПРАВЛЕНИЯ ESC, МНОГОФУНКЦИОНАЛЬНЫЙ ПРОВЕРОЧНЫЙ РАЗЪЕМ |
| ДЕИЛЬЕР | 15A | РЕЛЕ ЗАЩИТЫ ОТ ОБЛЕДЕНИЯ |
| ГЛАВНЫЙ ЭБУ | 40A | РЕЛЕ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ |
| HORN | 15A | РЕЛЕ СИГНАЛА |
| ИС КАТУШКА | 20A | КАТУШКА ЗАЖИГАНИЯ № 1 ~ № 6 (БЕНЗИН), КОНДЕНСАТОР (БЕНЗИН) |
| СЕНСОР №3 | 15A | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ ПРОДУВКОЙ (БЕНЗИН), КЛАПАН РЕГУЛИРУЕМОГО ВПУСКНОГО КОЛЛЕКТОРА (БЕНЗИН), PCM (БЕНЗИН), КЛАПАН УПРАВЛЕНИЯ МАСЛОМ (БЕНЗИН) |
| РАД ВЕНТИЛЯТОР | 40A | РЕЛЕ ВЕНТИЛЯТОРА RAD |
| КОН ВЕНТИЛЯТОР | 30A | РЕЛЕ ВЕНТИЛЯТОРА КОНДИЦИОНЕРА №1, РЕЛЕ ВЕНТИЛЯТОРА КОНДИЦИОНЕРА №2 |
| ДАТЧИК №2 | 15A | ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (БЕНЗИН), ДАТЧИК КИСЛОРОДА № 1 ~ № 4 (БЕНЗИН), PCM (БЕНЗИН) |
| ДАТЧИК №1 | 10A | МОДУЛЬ ИММОБИЛАЙЗЕРА, ИНЖЕКТОР №1 ~ №6 (БЕНЗИН), PCM (БЕНЗИН), РЕЛЕ А/КОН, РЕЛЕ ТОПЛИВНОГО НАСОСА |
| ТОПЛИВНЫЙ НАСОС | 15A | РЕЛЕ ТОПЛИВНОГО НАСОСА |
| В/Н Н Н Л Н | 15A | В/Н Н Н Л Н РЕЛЕ |
| В/Н НЧ ПРАВ. | 15A | H/LP LO ПРАВОЕ РЕЛЕ |
| противотуманные фары | 10A | РЕЛЕ ПРОТИВОТУМАННОЙ ПЕРЕДН. |
| H/LP | 10A | СОЕДИНИТЕЛЬНАЯ КОРОБКА I/P |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 25A | РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ, РЕЛЕ ДОЖДЯ SNSR, ЭЛЕКТРОПРИВОД ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ, МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ |
| H/LP HI | 20A | H/LP ВЫСОКОЕ РЕЛЕ |
| H/LP HI IND | 10A | ФАРА, КОМБИНАЦИЯ ПРИБОРОВ |
| ИГН №1 | 40A | ЗАМОК ЗАЖИГАНИЯ |
| ИГН #2 | 40A | ЗАМОК ЗАЖИГАНИЯ, СТАРТОВОЕ РЕЛЕ |
| BAIT | 50A | СОЕДИНИТЕЛЬНАЯ КОРОБКА I/P |
| ATM | 20A | РЕЛЕ АТМ (БЕНЗИН), ECM AWD |
| TCU | 15A | ПКМ(БЕНЗИН) |
| ALT DSL | 10A | ГЕНЕРАТОР |
| ECU | 10A | ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ, PCM(БЕНЗИН), ПОЛУАКТИВНЫЙ МОДУЛЬ УПРАВЛЕНИЯ(БЕНЗИН) |
| ОХЛАЖДЕНИЕ | 10A | РЕЛЕ ВЕНТИЛЯТОРА КОНДИЦИОНЕРА №1, РЕЛЕ ВЕНТИЛЯТОРА КОНДИЦИОНЕРА №2 |
| Б/ВВЕРХ ВВЕРХ | 10A | ДАТЧИК ВХОДНОЙ СКОРОСТИ, ДАТЧИК ВЫХОДНОЙ СКОРОСТИ, ПЕРЕКЛЮЧАТЕЛЬ ДИАПАЗОНОВ КОРОБКИ ПЕРЕДАЧ, ВЫКЛЮЧАТЕЛЬ ЛАМПЫ ЗАДНЕГО ХОДА |
| ESC | 10A | БЛОК УПРАВЛЕНИЯ АБС, БЛОК УПРАВЛЕНИЯ ESC, ДАТЧИК СКОРОСТИ РЫСКАНИЯ, ЭБУ полного привода, ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ (БЕНЗИН), МНОГОФУНКЦИОНАЛЬНЫЙ КОНТРОЛЬНЫЙ РАЗЪЕМ |
| ХВОСТ ЛЕВЫЙ | 10A | ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ ЛЕВЫЙ, ФОНАРЬ ЛЕВЫЙ |
| ХВОСТ ПРАВЫЙ | 10A | ЗАДНИЙ ПРАВЫЙ КОМБИНИРОВАННЫЙ ФОНАРЬ, ПРАВЫЙ КОНТЕЙНЕРНЫЙ ФОНАРЬ, ПЕРЧАТОЧНЫЙ ЯЩИК, РЕЛЕЙНЫЙ БЛОК ICM |
| ЗАПАСНОЙ | 10A | - |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 20A | - |
| ЗАПАСНОЙ | 25A | - |
| ЗАПАСНОЙ | 30A | - |
2010, 2011, 2012
Назначение предохранителей в панели приборов (2010, 2011, 2012)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| НАЧАЛО | 10A | Реле охранной сигнализации |
| П/ВДВ левый | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира, переключатель электрического стеклоподъемника заднего правого сиденья |
| S/КРЫША | 20A | Люк Мотор |
| П/СИДЕНЬЕ | 30A | Ручной переключатель сиденья водителя/пассажира, переключатель поясничной опоры водителя |
| БЕЗОПАСНОСТЬ | 25A | Модуль безопасного электрического стеклоподъемника |
| ЗЕРКАЛО ХТД | 10A | Выключатель обогревателя заднего стекла, электропривод наружного зеркала заднего вида водителя/пассажира |
| А/СУМКА 2 | 15A | Цифровые часы и сигнальный хвост |
| А/СУМКА 1 | 15A | Модуль управления SRS, модуль PODS |
| КОМНАТА LP | 10A | Комбинация приборов (IND.), Лампа двери водителя/пассажира, Лампа MAP, Лампа освещения салона, Лампа багажного отделения, Косметический переключатель водителя/пассажира |
| А/КОН | 10A | Модуль управления кондиционером, кластерный ионизатор, автомобильный датчик, электродвигатель люка, электрохромное зеркало, реле вентилятора, GM02 (масса), домашняя ссылка |
| ИНВЕРТОР ПЕРЕМЕННОГО ТОКА | 25A | Модуль инвертора переменного тока |
| П/АМП | 30A | Amp |
| P/ВЫХОД CTR | 15A | Центральная розетка |
| Р/ВЫХОД | 25A | Передняя розетка и прикуриватель, задняя розетка |
| C/зажигалка | 15A | Передняя розетка и прикуриватель |
| ДР ЛОК | 20A | Реле блокировки/разблокировки двери, блок реле ICM (реле блокировки/разблокировки ключа), BCM, привод замка двери водителя/пассажира, привод замка задней двери, привод замка левой/правой задней двери, GM01 (масса) |
| A/СУМКА ИНД. | 10A | Комбинация приборов (инд.) |
| ПО ESC | 10A | Переключатель ESC, датчик угла поворота рулевого колеса, блок реле ICM (вспомогательное реле запуска), модуль управления обогревателем сиденья водителя/пассажира, многофункциональный переключатель (пульт дистанционного управления) |
| T/SIG | 10A | Переключатель опасности |
| S/теплее | 15A | Модуль управления подогревом сиденья водителя/пассажира |
| DRL | 15A | Блок реле ICM (реле DRL) |
| ОПАСНОСТЬ | 15A | Реле аварийной сигнализации, выключатель аварийной сигнализации, BCM, комбинация приборов (инд.), многофункциональный переключатель (свет), задний комбинированный фонарь (выход) левый/правый, фара левая/правая |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| ПО А/КОН | 10A | Модуль управления кондиционером |
| КЛАСТЕР | 10A | Генератор, комбинация приборов (инд.), BCM, головное устройство аудио/видео и навигации, модуль контроля давления в шинах, модуль DVD |
| БКМ 1 | 10A | BCM |
| РР А/КОН | 15A | Не используется |
| TPMS | 10A | Модуль контроля давления в шинах |
| БКМ 2 | 10A | Реостат, BCM, комбинация приборов (MICOM), переключатель инвертора переменного тока, модуль инвертора переменного тока |
| АУДИО 2 | 10A | Аудиосистема, головное устройство аудио/видео и навигации, BCM, модуль DVD, цифровые часы и индикатор, переключатель наружного зеркала с электроприводом |
| ВОЗДУХОДУВКА | 30A | Реле вентилятора, двигатель вентилятора, ПО А/КОН 10A |
| СТОП ЛП | 15A | Выключатель стоп-сигнала |
| ДПМ 1 | 20A | Не используется |
| БКМ 3 | 10A | BCM, ключ зажигания ILL. & Предупреждающий выключатель двери, индикатор безопасности |
| ЧАСЫ | 15A | Модуль управления кондиционером, разъем канала передачи данных, цифровые часы и контрольный сигнал |
| АУДИО 1 | 15A | Головное устройство аудио, аудио/видео и навигации, модуль DVD |
| ATM | 10A | Переключатель спортивного режима, соленоид ключа |
| ДПМ 2 | 15A | Не используется |
| РАЗЪЕМ ПИТАНИЯ | ПРЕДОХРАНИТЕЛЬ — КОМНАТНЫЙ LP 15A, ЧАСЫ 15A, АУДИО 1 15A, БКМ 3 10A |
Назначение предохранителей в моторном отсеке (2010, 2011, 2012)
| № | Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|---|
| ALT | 175A | ПЛАВКАЯ ВСТАВКА - BLR, B+ 2, П/ВДВ, ESC 1, ЭСК 2 ПРЕДОХРАНИТЕЛЬ - DEICEER, RR HTD, А/КОН, противотуманные фары, В/Н Н Н Л Н, В/Н НЧ ПРАВ. | |
| BATT | 30A | Розетка прицепа | |
| IGN 1 | 40A | Замок зажигания (ACC, IG 1) | |
| ESC 1 | 40A | Универсальный контрольный разъем, модуль управления ESC | |
| КОН ФАНАТ 2 | 50A | Реле вентилятора конденсатора (высокий уровень) | |
| ЭСК 2 | 20A | Модуль управления ESC | |
| BLR | 40A | ПРЕДОХРАНИТЕЛЬ - ВОЗДУХОДУВКА | |
| П/ВДВ | 40A | Реле стеклоподъемников, ПРЕДОХРАНИТЕЛЬ - БЕЗОПАСНОСТЬ | |
| B+2 | 50A | ПРЕДОХРАНИТЕЛЬ - П/СИДЕНЬЕ, TPMS, РР А/КОН, S/ОБОГРЕВ, S/КРЫША, ДПМ 2, П/АМП, ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕННОГО ТОКА, ДХО | |
| ИГН 2 | 40A | Замок зажигания (НАЧАЛО, IG 2), пусковое реле | |
| B+ 1 | 50A | ПРЕДОХРАНИТЕЛЬ - ДР ЛОК, ОПАСНОСТЬ, ATM, ДПМ 1, СТОП ЛП, РАЗЪЕМ ПИТАНИЯ (БКМ 3, ЧАСЫ КОМНАТА LP, АУДИО 1) | |
| КОН ВЕНТИЛЯТОР 1 | 40A | Реле вентилятора конденсатора (низкий уровень) | |
| ГЛАВНЫЙ ЭБУ | 40A | Реле управления двигателем | |
| 1 | ДЕИЛЬЕР | 15A | Реле антиобледенителя переднего стеклоочистителя |
| 2 | RR HTD | 30A | Реле заднего обогревателя |
| 3 | - | - | - |
| 4 | В/Н НЧ ПРАВ. | 15A | Реле ближнего света фар (прав.) |
| 5 | HORN | 15A | Реле звукового сигнала |
| 6 | В/Н Н Н Л Н | 15A | Реле ближнего света фар (левое) |
| 7 | H/LP HI IND | 10A | Комбинация приборов (дальний свет IND.) |
| 8 | - | - | - |
| 9 | А/КОН | 10A | Реле А/КОН |
| 10 | ATM | 15A | ECM полного привода, PCM (G4KE), реле фонарей заднего хода |
| 11 | - | - | - |
| 12 | ЗАДНЯЯ ЛП ПРАВАЯ | 10A | Задний комбинированный фонарь (левый)/(выходной) правый, правая фара, лампа перчаточного ящика, освещение |
| 13 | противотуманные фары | 10A | Реле передних противотуманных фар |
| 14 | ДАТЧИК 3 | 15A | G4KE — Форсунка №1–№4, клапан закрытия адсорбера Электромагнитный клапан управления продувкой адсорбера G6DC — PCM. Масляный регулирующий клапан № 1/2 (выпуск/впуск) Электромагнитный клапан управления продувкой адсорбера Клапан закрытия адсорбера, регулируемый клапан впускного коллектора № 1/2 |
| 15 | ХВОСТ ЛЕВЫЙ | 10A | Фонарь номерного знака, задний комбинированный фонарь (вход) левый, задний комбинированный фонарь (выход) левый, фара левая |
| 16 | ТОПЛИВНЫЙ НАСОС | 15A | Реле топливного насоса |
| 17 | ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 25A | Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| 18 | TCU | 15A | ПКМ, датчик батареи |
| 19 | ESC | 10A | Многоцелевой контрольный разъем (G6DC), ECM полного привода, модуль управления ESC, датчик скорости рыскания, выключатель стоп-сигналов (G6DC) |
| 20 | ОХЛАЖДЕНИЕ | 10A | Реле вентилятора конденсатора (G6DC) |
| 21 | Б/УП LP | 10A | Реле фонаря заднего хода, выключатель фонаря заднего хода (G4KE) |
| 22 | H/LP | 10A | Реле ближнего света фар (левая/правая), реле передних противотуманных фар, реле дальнего света фар |
| 23 | ECU | 10A | PCM, генератор (G6DC), переключатель диапазонов коробки передач |
| 24 | H/LP HI | 20A | Реле дальнего света фар |
| 25 | ДАТЧИК 1 | 10A | G4KE — выключатель стоп-сигнала, модуль иммобилайзера, реле кондиционера, реле топливного насоса, реле вентилятора конденсатора (низкий/высокий уровень), датчик положения коленчатого вала, масляный регулирующий клапан №1/2, датчик положения распределительного вала №1/2, кислородный датчик ( Вверху), регулируемый клапан впускного коллектора G6DC - PCM. Реле А/КОН, реле топливного насоса, форсунки №1~№6, модуль иммобилайзера |
| 26 | ДАТЧИК 2 | 15A | G4KE — PCM, кислородный датчик (нижний) G6DC — PCM. Кислородный датчик № 1 ~ № 4, привод переменного заряда |
| 27 | КАТУШКА ЗАЖИГАНИЯ | 20A | G4KE — конденсатор, катушки зажигания №1–№4 G6DC — конденсатор №1/2, катушки зажигания №1–№6 |
| 28 | ЗАПАСНОЙ | 10A | - |
| 29 | ЗАПАСНОЙ | 15A | - |
| 30 | ЗАПАСНОЙ | 20A | - |
| 31 | ЗАПАСНОЙ | 25A | - |
| 32 | ЗАПАСНОЙ | 30A | - |
