Предохранители и реле Hyundai Santa Fe (SM, 2001-2006)

Схемы относятся к указанным годам и вариантам Hyundai Santa Fe (SM, 2001-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai Santa Fe 2001-2006 гг.

Расположение предохранителей Hyundai Santa Fe 2001-2006 гг.

Использована информация из руководств по эксплуатации 2004, 2005 и 2006 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранитель прикуривателя (розетки) в Hyundai Santa Fe Это предохранитель № F1 в блоке предохранителей панели приборов.

Расположение блока предохранителей

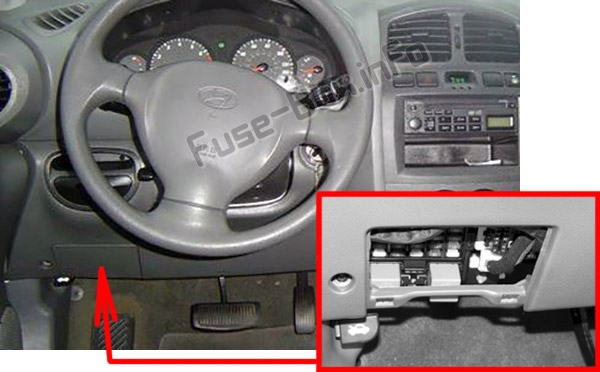

Приборная доска

Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.Приборная доска

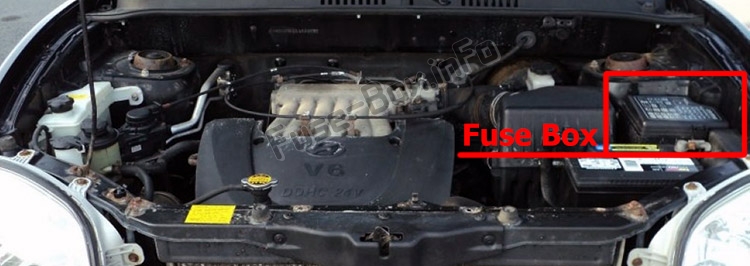

Моторного отсека

Блок предохранителей находится в моторном отсеке (слева).Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.

Схемы блока предохранителей

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов
#Номинал, АмперЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
F120AПрикуриватель и розетка
F210AАудио, Наружное зеркало с электроприводом
F315AЦифровые часы, Задняя розетка
F410AКруиз-контроль
F510AРеле фар
F625AПодогрев сиденья
F710AУправление мотором заднего стеклоочистителя
F810AОбогрев заднего стекла, Наружное зеркало с электроприводом
F910AБлок управления кондиционером, контроллер люка на крыше, хромированное зеркало с электроприводом
F1010A(Не используется)
F1110AКомнатная лампа, Дверной сигнализатор, Дверная лампа, Ручное управление кондиционером, Контроллер Homelink
F1215AЦифровые часы, ETACM, Аудио, Сирена
F1320AДинамики усилителя
F1410AСтоп-сигнал, разъем канала передачи данных, универсальный контрольный разъем
F1510AАварийная лампа
F1625AСиденье с электроприводом, управление мотором заднего стеклоочистителя
F1720AКонтроллер люка
F1830AРеле обогревателя
F1910AКомбинация приборов, резистор предварительного возбуждения, ETACM, датчик автоматического освещения, модуль управления ДХО, генератор
F2015AМодуль управления SRS
F2110AЭБУ (V6 2,7 л)
F2210AКомбинация приборов (подушка безопасности IND)
F2310AМодуль управления ABS, G-Sensor, разъем для выпуска воздуха, модуль управления 4WD
F2410AЛампа указателя поворота
F2510AФонари заднего хода, TCM, датчик скорости автомобиля, модуль управления ETS, датчик отказа зажигания
F2620AРеле блокировки/разблокировки двери, реле блокировки/разблокировки ключа
F2710AЗадний и стояночный фонарь (левый), указатель поворота, номерной фонарь
F2810AЗадний и стояночный фонарь (правый), реле противотуманных фар, переключатель освещения
F2915AМодуль управления ETS (V6 3,5 л), аварийное реле
F3010AРеле вентилятора радиатора, реле вентилятора конденсатора
F3120AЭлектродвигатель переднего стеклоочистителя, реле стеклоочистителя, электродвигатель омывателя.

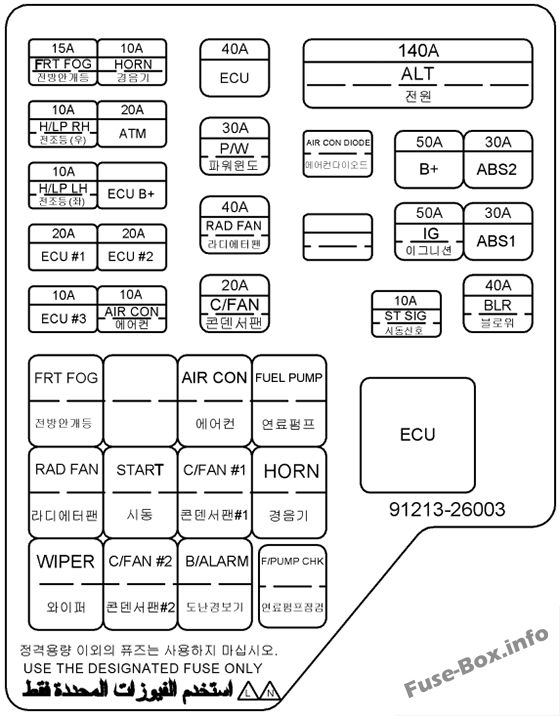

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке
ОПИСАНИЕНоминал, АмперЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
ПЛАВКАЯ СВЯЗЬ:
ALT140AГенератор
B+50AРеле задних фонарей, предохранитель 11-17, разъем питания
IGN50AПусковое реле, замок зажигания
BLR40AПредохранитель кондиционера, реле вентилятора
АБС.130AБлок управления ABS, разъем для выпуска воздуха
АБС.230AБлок управления ABS, разъем для выпуска воздуха
ECU40AРеле управления двигателем
P/W30AРеле стеклоподъемника, предохранитель 26
РАД ВЕНТИЛЯТОР40AРеле вентилятора радиатора
С/ВЕНТИЛЯТОР20AРеле вентилятора конденсатора
ПРЕДОХРАНИТЕЛЬ:
ФРТ ПРОТИВОТУМАННЫЙ15AРеле противотуманных фар
В/ЛП(ЛВ)10AЛевая фара, Комбинация приборов, Модуль управления ДХО
Н/ЛП(прав.)10AПравая фара
ЭБУ №120AДатчик отказа зажигания, кислородный датчик
ЭБУ №220AИнжектор
ЭБУ №310AПроверьте двигатель, ECM, PCM
ЭБУ(В+)15AРеле топливного насоса, ECM, TCM, генератор, PCM
ATM20AРеле управления ATM, модуль управления 4WD
HORN10AРеле звукового сигнала
A/C10AРеле кондиционера
ST SIG10AПКМ, ЭБУ
