Схема предохранителей Hyundai Santa Cruz 2022
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Электросистема автомобиля защищена от повреждений электрическими перегрузками с помощью предохранителей. Этот автомобиль имеет 2 панели предохранителей, одна из которых расположена в боковине панели водителя, а другая — в моторном отсеке.

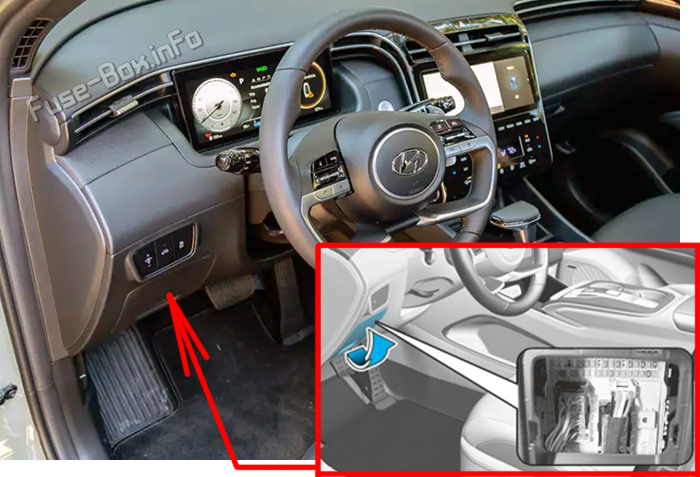

Блок предохранителей в салоне
Блок предохранителей расположен в боковой панели со стороны водителя. Обратитесь к этикетке на внутренней стороне крышки панели предохранителей, чтобы найти предполагаемое местонахождение предохранителя.

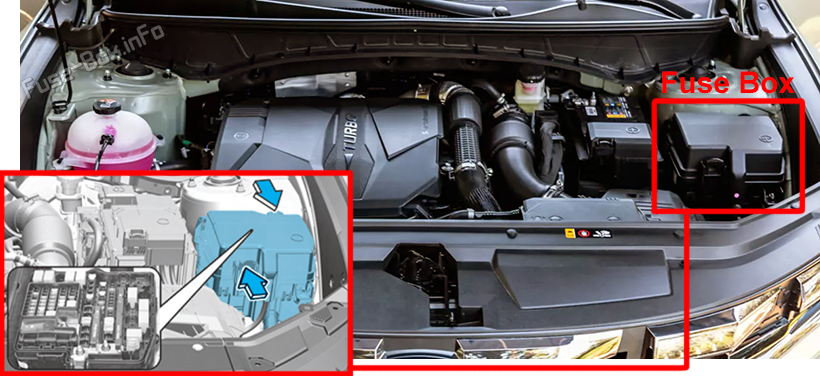

Блок предохранителей в моторном отсеке
Блок предохранителей находится рядом с аккумулятором. Снимите крышку панели предохранителей, нажав на кран и потянув вверх.
Схемы блока предохранителей
Схемы блока предохранителей
2021, 2022

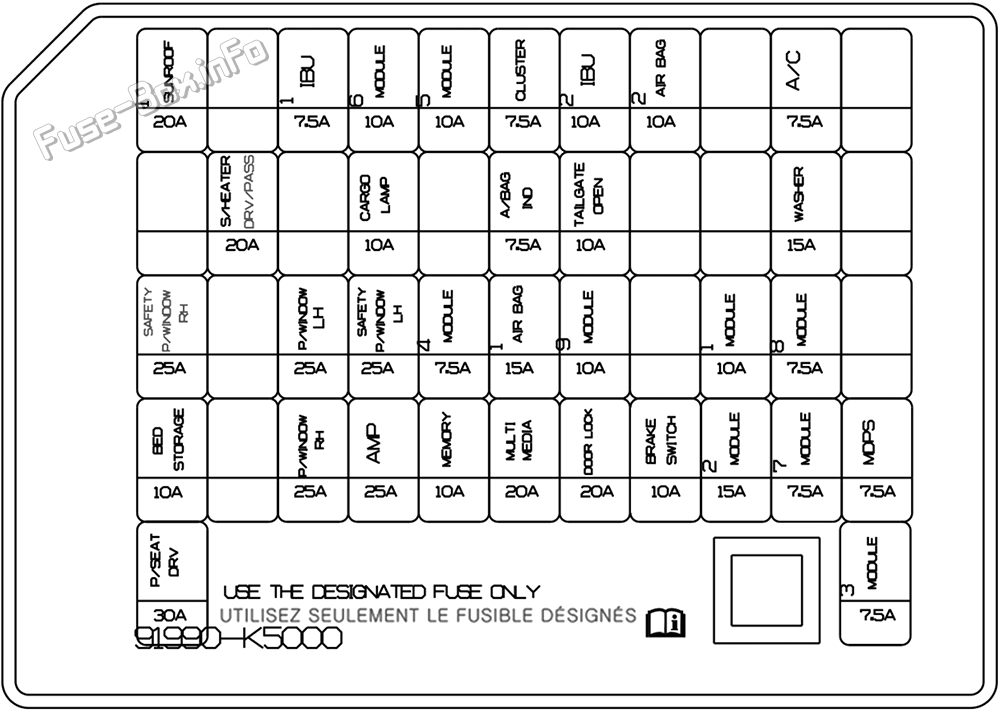

Схема панели предохранителей панели приборов
| Name | Рейтинг | Цепь защищена |
|---|---|---|
| ЛЮК 1 | 20A | Контроллер мотора люка на крыше |
| МСБ 1 | 7.5A | IBU |
| МОДУЛЬ 6 | 10A | Консольный переключатель, верхний консольный переключатель, индикатор рычага переключения передач A/T |
| МОДУЛЬ 5 | 10A | AMP, переключатель управления кондиционером, модуль управления кондиционером, электрохромное зеркало, разъем канала передачи данных, аудиосистема, головное устройство аудио/видео и навигации, переднее беспроводное зарядное устройство, модуль управления передним сиденьем с вентиляцией, модуль управления подогревом переднего сиденья |
| КЛАСТЕР | 7.5A | Приборный щиток |
| МСБ 2 | 10A | IBU, замок зажигания, IAU, блок BLE |
| ПОДУШКА БЕЗОПАСНОСТИ 2 | 10A | Модуль управления SRS |
| A/C | 7.5A | Модуль управления кондиционером, переключатель управления кондиционером, соединительный блок E/R (реле нагревателя PTC) |
| S/НАГРЕВАТЕЛЬ ДРВ/ПАСС | 20A | Модуль управления передним сиденьем с вентиляцией, модуль управления подогревом переднего сиденья |
| КАРГО ЛП | 10A | Высокий стоп-сигнал, боковой прикроватный фонарь, левый/правый |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов, лампа на потолочной консоли |
| ЗАДНЯЯ ДВЕРЬ ОТКРЫТА | 10A | Реле задней двери |
| ШАЙБА | 15A | Многофункциональный переключатель |
| БЕЗОПАСНОСТЬ P/ОКНО ПРАВ. | 25A | Модуль электрического стеклоподъемника безопасности пассажира |
| П/ОКНО ЛЕВ. | 25A | Главный выключатель стеклоподъемника |
| БЕЗОПАСНОСТЬ P/ОКНА ЛЕВ. | 25A | Модуль стеклоподъемника безопасности водителя |
| МОДУЛЬ 4 | 7.5A | Многофункциональная камера переднего вида, переключатель аварийной панели, WD ECM, встроенный блок помощи при парковке |
| ПОДУШКА БЕЗОПАСНОСТИ 1 | 15A | Модуль управления SRS, датчик присутствия пассажира |
| МОДУЛЬ 9 | 10A | Переключатель аварийной сигнализации, соленоид ключа, переключатель аварийной панели, разъем канала передачи данных, датчик дождя, внешняя ручка электронного ключа водителя/пассажира, переключатель спортивного режима, распределительный блок E/R (реле E-CVVT) |
| МОДУЛЬ 1 | 10A | МСБ, МАС, головное устройство аудио, аудио/видео и навигации, клавиатура, встроенный блок помощи при парковке |
| МОДУЛЬ 8 | 7.5A | Модуль управления передним сиденьем с вентиляцией, модуль инвертора переменного тока, модуль управления обогревателем переднего сиденья, розетка инвертора переменного тока |
| ХРАНЕНИЕ КРОВАТИ | 10A | Реле хранения кровати |
| П/ОКНО ПРАВ. | 25A | Главный переключатель стеклоподъемника, переключатель стеклоподъемника пассажира |
| AMP | 25A | AMP |
| ПАМЯТЬ | 10A | Комбинация приборов, лампа настроения в двери водителя/пассажира, блок лампы настроения, лампа настроения Crash Pad, модуль управления кондиционером, переключатель управления кондиционером |
| МУЛЬТИМЕДИА | 25A | Головное устройство аудио, аудио/видео и навигации |
| ЗАМОК | 20A | Реле блокировки центральной двери, реле разблокировки центральной двери, реле разблокировки на два оборота |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Выключатель стоп-сигналов, IBU |
| МОДУЛЬ 2 | 15A | Переднее зарядное устройство USB, Заднее зарядное устройство USB |
| МОДУЛЬ 7 | 7.5A | МСБ, МАС |
| MDPS | 7.5A | Блок МСПП |
| P/СЕАТ ДРВ | 30A | Переключатель сиденья водителя с электроприводом, модуль сиденья водителя с электроприводом |
| МОДУЛЬ 3 | 7.5A | Выключатель стоп-сигнала, IAU, переключатель спортивного режима (DCT) |
Схема блока предохранителей в моторном отсеке
| Name | Рейтинг | Цепь защищена |
|---|---|---|
| MDPS | 80A | Блок МСПП |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 80A | G4KP: Контроллер охлаждающего вентилятора |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 60A | G4KN: Контроллер охлаждающего вентилятора |
| B+2 | 60A | Соединительный блок интенсивной терапии (IPS7, IPS8, IPS9, IPS10, IPS11, IPS12) |
| B+3 | 60A | Соединительный блок ICU (предохранитель — P/СЕАТ ДРВ, БЕЗОПАСНОСТЬ P/ОКНО ПРАВ., S/НАГРЕВАТЕЛЬ ДРВ/ПАСС, SUNROOF1, ХРАНЕНИЕ КРОВАТИ, главное реле электрического стеклоподъемника) |
| E-CVVT 1 | 50A | Соединительный блок E/R (реле E-CVVT) |
| ВОЗДУХОДУВКА | 40A | Соединительный блок E/R (реле вентилятора) |
| EPB1 | 40A | Модуль ESC |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Соединительный блок E/R (реле заднего обогрева) |
| ТРЕЙЛЕР 1 | 30A | G4KP: разъем для прицепа |
| B+4 | 40A | Соединительный блок ICU (предохранитель — ЗАМОК ДВЕРИ, БЕЗОПАСНОСТЬ P/ЛЕВОЕ ОКНО, ОТКРЫТА ЗАДНЯЯ ДВЕРЬ, AMP, IBU2, AIR BAG2, КАРГО ЛП, ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, МОДУЛЬ9, реле долговременной блокировки нагрузки) |
| ЭПБ 2 | 60A | Модуль ESC |
| ТОПЛИВНЫЙ НАСОС | 20A | Соединительный блок E/R (реле топливного насоса) |
| 4WD | 20A | ЭБУ полного привода |
| ТРЕЙЛЕР 2 | 30A | G4KN: Контроллер прицепа |
| AMS | 10A | Датчик батареи |
| ТРЕЙЛЕР 3 | 30A | G4KN: разъем для прицепа |
| ECU2 | 15A | ПКМ/ЭБУ |
| ВАКУУМНЫЙ НАСОС 1 | 20A | G4KP: соединительный блок E/R (реле вакуумного насоса) |
| TCU1 | 15A | G4KN: ПКМ |
| ПЕРЕДНИЙ СВЕТИЛЬНИК НА КРЫШЕ | 15A | Аксессуар Переключатель света |
| Электронный CVVT 2 | 20A | G4KP: ЕСМ |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Распределительный блок E/R (реле обогрева заднего сиденья), электропривод наружного зеркала заднего вида со стороны водителя/пассажира |
| ВАКУУМНЫЙ НАСОС 2 | 10A | G4KP: Модуль ESC |
| ТЦУ 3 | 60A | G4KP: ТКМ |
| EOP | 60A | G4KP: Электронный масляный насос |
| B+1 | 50A | Соединительный блок интенсивной терапии (IPS1, IPS3, IPS4, IPS5, IPS6,) |
| НАГРЕВАТЕЛЬ PTC | 50A | Соединительный блок E/R (реле нагревателя PTC) |
| ИНВЕРТОР | 30A | Модуль инвертора переменного тока |
| ACC1 | 50A | Реле АСС |
| MAIN | 60A | Главное реле |
| СТЕКЛООЧИСТИТЕЛЬ 3 | 40A | Передний стеклоочиститель на реле |
| IG1 | 60A | Реле IG1 |
| IG2 | 60A | Реле IG2, соединительный блок E/R (пусковое реле) |
| ДАТЧИК 1 | 20A | Катушка зажигания №1/№2/№3/№4 |
| ACC2 | 20A | Соединительный блок ICU (предохранитель — МОДУЛЬ1, МОДУЛЬ2) |
| ДАТЧИК 5 | 15A | Форсунка №1/№2/№3/№4 (MPI) |
| ДАТЧИК 4 | 10A | Соединительный блок E/R (реле топливного насоса) |
| ДАТЧИК 2 | 15A | Кислородный датчик (вверху), кислородный датчик (внизу) |
| ДАТЧИК 3 | 10A | Реле компрессора кондиционера, масляный регулирующий клапан (выпускной), надежный соленоид масляного насоса, электромагнитный клапан управления продувкой, контроллер вентилятора системы охлаждения, клапан закрытия адсорбера G4KN: Электромагнитный клапан регулируемого впуска / G4KP: Электромагнитный клапан управления RCV |
| РОЗЕТКА | 20A | Передняя розетка |
| A/C | 10A | Реле компрессора кондиционера |
| HORN | 10A | Реле звукового сигнала |
| ЭБУ 1 | 20A | ПКМ/ЭБУ |
| СТЕКЛООЧИСТИТЕЛЬ 1 | 30A | Реле переднего стеклоочистителя 2 (низкий уровень), электродвигатель переднего стеклоочистителя |
| СТЕКЛООЧИСТИТЕЛЬ 2 | 7.5A | IBU |
| ЭБУ 3 | 10A | ПКМ/ЭБУ |
| МОДУЛЬ | 7.5A | G4KP: соединительный блок E/R (реле вакуумного насоса) |
| FCA | 10A | Передний радар |
| EPB3 | 10A | Модуль ESC |
| TCU2 | 15A | G4KP: ТКМ |
