Расположение предохранителей Hyundai Palisade 2020-2021…
Предохранители прикуривателя (розетка) в Hyundai Palisade расположены в блоке предохранителей моторного отсека (см. предохранители «РОЗЕТКА 1», «РОЗЕТКА 2», «РОЗЕТКА 3» и «РОЗЕТКА 4»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

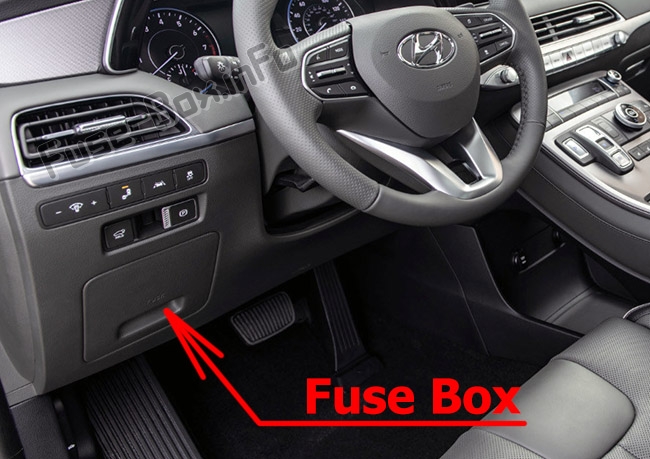

Блок предохранителей в салоне
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.

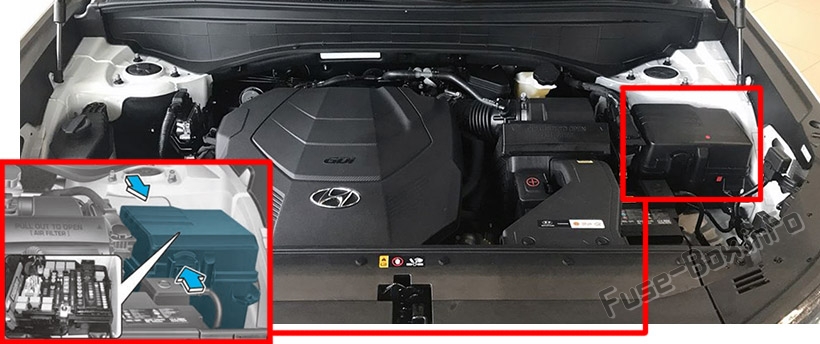

Блок предохранителей в моторном отсеке
Снимите крышку панели предохранителей, нажав на язычок и потянув вверх.
Схемы блока предохранителей
Схемы блока предохранителей
2020, 2021

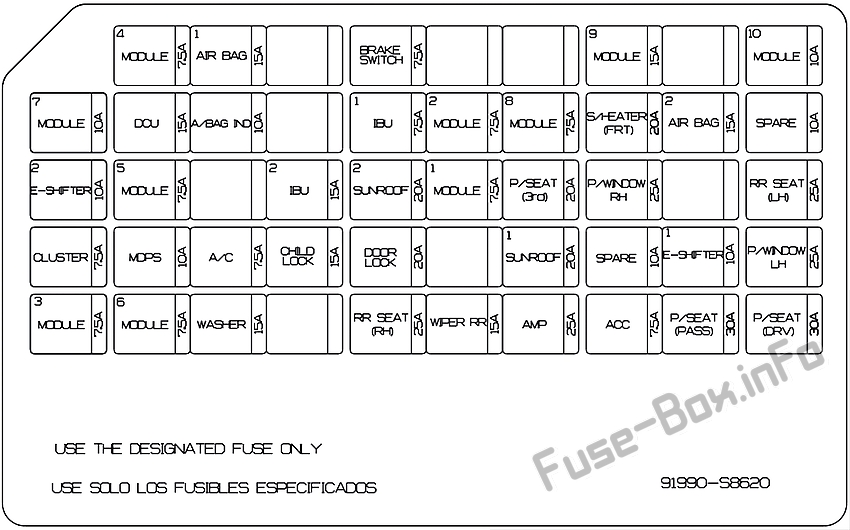

Схема блока предохранителей в салоне
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МОДУЛЬ 4 | 7.5A | Разъем канала передачи данных, выключатель стоп-сигнала, модуль двери водителя |
| ПОДУШКА БЕЗОПАСНОСТИ 1 | 15A | Модуль управления SRS, датчик присутствия пассажира |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 7.5A | IBU, выключатель стоп-сигнала |
| МОДУЛЬ 9 | 15A | Передний модуль управления кондиционером, низкий преобразователь постоянного тока в постоянный (аудио), блок управления задней дверью с электроприводом, модуль управления IMS водителя, проекционный дисплей, модуль двери водителя, наружное зеркало с электроприводом со стороны водителя/пассажира, индикатор безопасности, датчик дождя, датчик заднего сиденья Предупреждающий датчик (ROA), модуль управления складыванием 3-го сиденья |
| МОДУЛЬ 10 | 10A | Блок предупреждения о столкновении в слепых зонах, левый/правый, переключатель на передней консоли, задний модуль управления кондиционером, электрохромное зеркало, разъем канала передачи данных, переднее беспроводное зарядное устройство |
| ПОДУШКА БЕЗОПАСНОСТИ ИНД. | 10A | Индикатор ремня безопасности, комбинация приборов |
| МСБ 1 | 7.5A | IBU |
| МОДУЛЬ 2 | 7.5A | 1-й модуль управления обогревателем сиденья, 1-й модуль управления сиденьем с вентиляцией, 2-й модуль управления вентиляцией левого/правого сиденья, 2-й модуль управления обогревателем левого/правого сиденья, 3-й модуль управления складыванием сиденья, розетка инвертора переменного тока, инверторный блок, блок монитора кругового обзора |
| МОДУЛЬ 8 | 7.5A | Внешняя ручка смарт-ключа водителя/пассажира, наружное зеркало водителя/пассажира, соленоид ключа, клавиатура на центральной панели (аварийный выключатель) |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | 1-й модуль управления вентиляцией воздуха, 1-й модуль управления подогревом сидений |
| ПОДУШКА БЕЗОПАСНОСТИ 2 | 15A | Модуль управления SRS |
| Э-ШИФТЕР 2 | 10A | Электронный переключатель рычага переключения передач банкомата (SBW), SCU |
| МОДУЛЬ 5 | 7.5A | Переключатель аварийной площадки, IBU, радар интеллектуального круиз-контроля, ECM 4WD, переключатель передней консоли, блок помощи при удержании в полосе (линия) |
| МСБ 2 | 15A | IBU, замок зажигания |
| ЛЮК 2 | 20A | Панорамный люк |
| МОДУЛЬ 1 | 7.5A | IBU |
| П/СИДЕНЬЕ (3-е место) | 20A | 3-й модуль управления складыванием сидений |
| П/ОКНО ПРАВ. | 25A | Модуль стеклоподъемника безопасности пассажира, переключатель правого заднего стеклоподъемника |
| ЗАДНЕЕ СИДЕНЬЕ (ЛЕВОЕ) | 25A | 2-е левое сиденье с вентиляцией, модуль управления, 2-е левое сиденье, обогреватель, модуль управления, 2-е левое сиденье, привод складывания наклона спинки |
| КЛАСТЕР | 7.5A | Комбинация приборов, проекционный дисплей |
| MDPS | 10A | Блок МСПП |
| A/C | 7.5A | Соединительный блок E/R (реле переднего вентилятора, реле заднего вентилятора, реле нагревателя PTC 1/2), передний модуль управления кондиционером |
| БЛОКИРОВКА ОТ ДЕТЕЙ | 15A | Блок реле ICM (реле блокировки/разблокировки от детей) |
| ЗАМОК | 20A | Реле дверного замка, реле разблокировки двери, реле задней подъемной двери, реле двухповоротной разблокировки |
| ЛЮК 1 | 20A | Люк на крыше |
| ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ 1 | 10A | Переключатель рычага переключения передач электронного банкомата (SBW), SOU, соединительный блок E/R (FUSE-Э-ШИФТЕР 2) |
| П/ОКНО ЛЕВ. | 25A | Модуль электрического стеклоподъемника безопасности водителя, переключатель электрического стеклоподъемника заднего левого колеса |
| МОДУЛЬ 3 | 7.5A | IBU |
| МОДУЛЬ 6 | 7.5A | Головное устройство аудио, аудио/видео и навигации, низкочастотный преобразователь постоянного тока (аудио/усилитель), передний/задний модуль управления кондиционером, драйвер модуля управления IMS, электрохромное зеркало, клавиатура центральной панели, 1ST Модуль управления сиденьем с вентиляцией, 1ST Модуль управления подогревом сиденья, модуль управления 2-го сиденья с вентиляцией, левое/правое, модуль управления обогревателем 2-го левого/правого сиденья, модуль управления складыванием 3-го сиденья |
| ШАЙБА | 15A | Многофункциональный переключатель |
| СИДЕНЬЕ ЗАДН. (ПРАВ.) | 25A | 2-й модуль управления сиденьем с вентиляцией, 2-й модуль управления подогревом правого сиденья, 2-й привод складывания наклона правого сиденья |
| СТЕКЛООЧИСТИТЕЛЬ (ЗАДНИЙ) | 15A | Реле заднего стеклоочистителя, двигатель заднего стеклоочистителя |
| AMP | 25A | AMP, низкий преобразователь постоянного тока в постоянный (AMP) |
| ACC | 7.5A | IBU, низкий преобразователь постоянного тока в постоянный (аудио/усилитель) |
| П/СИДЕНЬЕ (ПРОХОД) | 30A | Ручной переключатель пассажирского сиденья |
| П/СИДЕНЬЕ (ДРВ) | 30A | Модуль управления IMS водителя, ручной переключатель сиденья водителя |

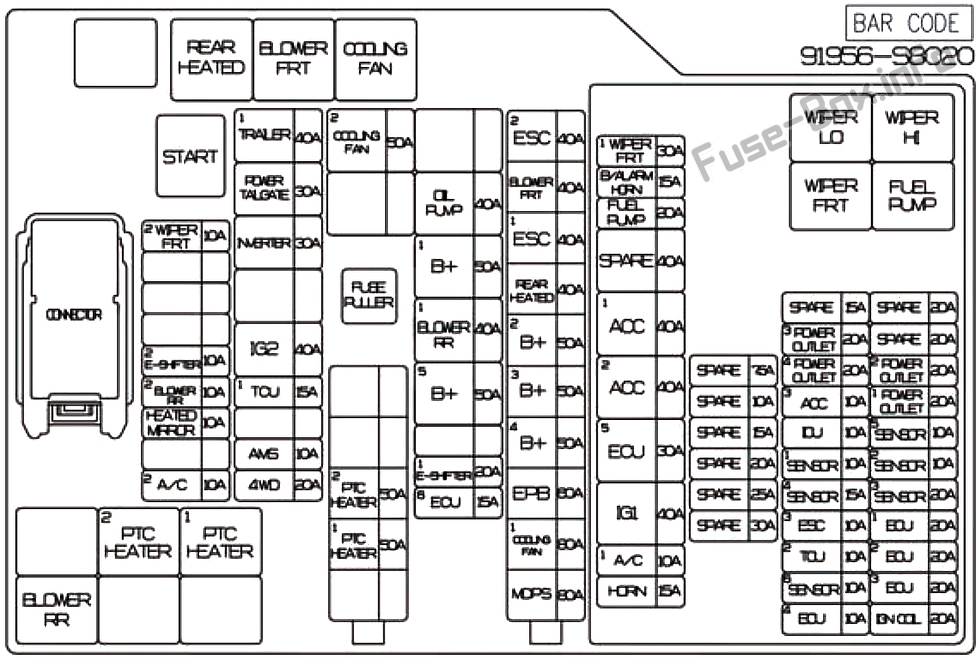

Схема блока предохранителей в моторном отсеке
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| MDPS | 80A | Блок МСПП |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 80A | Реле охлаждающего вентилятора (600 Вт) |
| EPB | 60A | Модуль ESC |
| B+4 | 50A | Соединительный блок ICU (предохранитель — МОДУЛЬ 8, НАГРЕВАТЕЛЬ ПЕРЕД., П/ОКНО ПРАВ., AMP, SUNROOF) |
| B+3 | 50A | Соединительный блок ICU (предохранитель — П/ОКНО ЛЕВ., ЗАДНЕЕ СИДЕНЬЕ (ЛЕВОЕ), П/СИДЕНЬЕ (ДРВ), П/СИДЕНЬЕ (ПРОХОД)) |
| B+2 | 50A | Соединительный блок интенсивной терапии (IPS 8/IPS 10/IPS 11/IPS 12/IPS 13/IPS 14/IPS 15) |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Реле заднего обогрева |
| ESC 1 | 40A | Модуль ESC |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| ЭСК 2 | 40A | Модуль ESC |
| НАГРЕВАТЕЛЬ PTC 1 | 50A | Реле нагревателя 1 PTC |
| НАГРЕВАТЕЛЬ PTC 2 | 50A | Реле нагревателя PTC 2 |
| B+1 | 50A | Соединительный блок ICU (IPS 1/IPS 2/IPS 3/IPS 5/IPS 6/IPS 7, реле долгосрочной/краткосрочной нагрузки) |
| B+5 | 50A | Соединительный блок ICU (предохранитель — ЗАМОК ДВЕРИ, МСБ 1, МСБ 2, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, ЗАМОК ОТ ДЕТЕЙ, ЗАДНЕЕ СИДЕНЬЕ (ПРАВОЕ), ЛЮК КРЫШИ 2) |
| ИНВЕРТОР | 30A | Блок инвертора переменного тока |
| СИЛОВАЯ ПОДЪЕМНАЯ ДВЕРЬ | 30A | Модуль хвостовых ворот с электроприводом |
| ТРЕЙЛЕР 1 | 40A | Лампа прицепа |
| IG2 | 40A | Пусковое реле, распределительный блок ICU (предохранитель кондиционера, шайба, стеклоочиститель (задний), модуль 1, модуль 2, задний кондиционер) |
| МАСЛЯНЫЙ НАСОС | 40A | Электронный модуль масляного насоса |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 50A | Реле вентилятора охлаждения |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом для водителя/пассажира, модуль управления кондиционером |
| Кондиционер 2 | 10A | Модуль управления кондиционером |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 2 | 10A | Реле стеклоочистителя (LO), электродвигатель переднего стеклоочистителя |
| ЭБУ 6 | 15A | PCM |
| AMS | 10A | Датчик батареи |
| Э-ШИФТЕР1 | 20A | Электронная передача |
| 4WD | 20A | ЭБУ полного привода |
| Э-ШИФТЕР2 | 10A | Электронная передача |
| ВОЗДУХОДУВКА 2 | 10A | Модуль управления кондиционером |
| ВОЗДУХОДУВКА 1 | 40A | Реле заднего вентилятора |
| ТКУ 1 | 15A | Переключатель диапазона передачи |
| ДАТЧИК 6 | 15A | Реле накаливания |
| ЭБУ 3 | 10A | Модуль ESC |
| ICU | 10A | Соединительный блок интенсивной терапии |
| ДАТЧИК 5 | 10A | Кислородный датчик вверху №1/№2 |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания #1/#2/#3/#4/#5/#6 |
| ДАТЧИК 1 | 10A | Реле топливного насоса |
| Кондиционер 1 | 10A | 2.4 GDI: реле кондиционера/коннектора |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 1 | 30A | Главное реле стеклоочистителя |
| ТЦУ 2 | 10A | TCM, контроллер SBW |
| ЭБУ 3 | 20A | PCM |
| B/СИГНАЛ СИГНАЛА | 15A | Реле звукового сигнала охранной сигнализации |
| HORN | 15A | Реле звукового сигнала |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| ЭБУ 1 | 20A | PCM |
| ДАТЧИК 2 | 10A | Реле компрессора кондиционера, электромагнитный клапан регулируемого впуска, электромагнитный клапан масляного насоса, нижний кислородный датчик, клапан управления маслом, нагреватель электронного термостата, электромагнитный клапан управления продувкой |
| ЭБУ 2 | 20A | PCM |
| РОЗЕТКА 1 | 20A | Задняя розетка питания 1 |
| РОЗЕТКА 2 | 20A | Задняя розетка 2 |
| АКК 3 | 10A | Соединительный блок ICU (предохранитель — ACC) |
| ЭБУ 4 | 10A | PCM |
| IG 1 | 40A | Реле ДПМ (IG1) |
| АКК 1 | 40A | Реле АСС 1 |
| АКК 2 | 40A | Реле АСС 2 |
| ЭБУ 5 | 30A | Главное реле |
| РОЗЕТКА 3 | 20A | Розетка для багажа |
| РОЗЕТКА 4 | 20A | Передняя розетка |
| ДАТЧИК 4 | 15A | Катушка зажигания #1/#2/#3/#4/#5/#6, контроллер охлаждающего вентилятора |
