Предохранители и реле Hyundai Nexo (2019-..)
Схемы относятся к указанным годам и вариантам Hyundai Nexo (2019-..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Nexo 2019-…
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

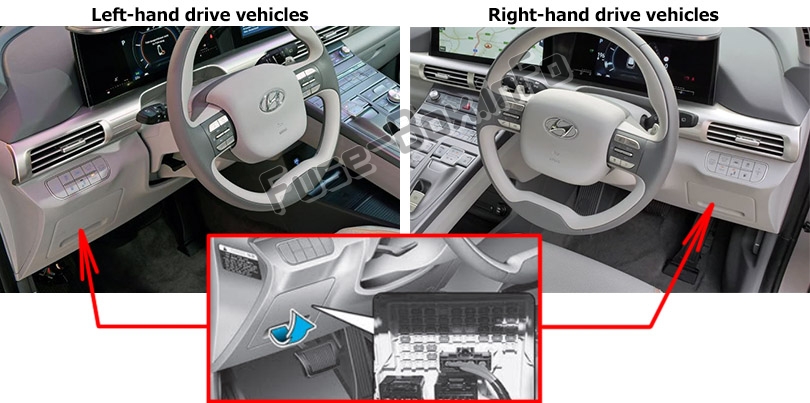

Приборная доска
Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.

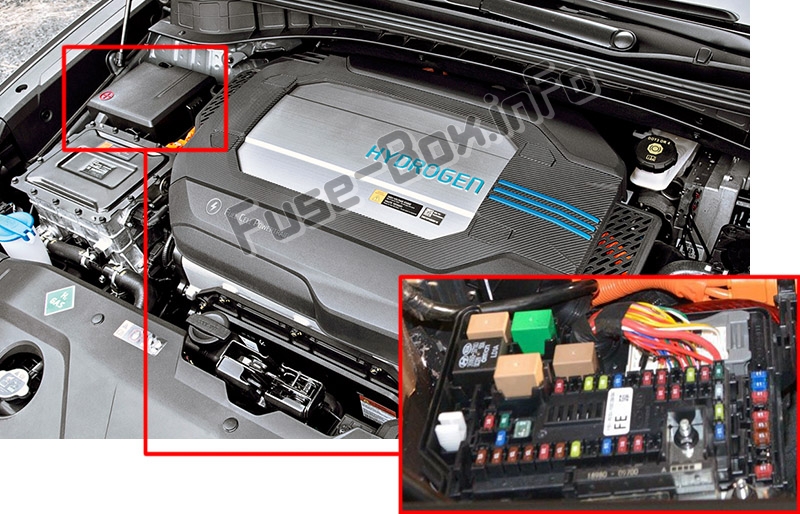

Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. Когда вы проверяете блок предохранителей на вашем автомобиле, смотрите на этикетку блока предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
2019

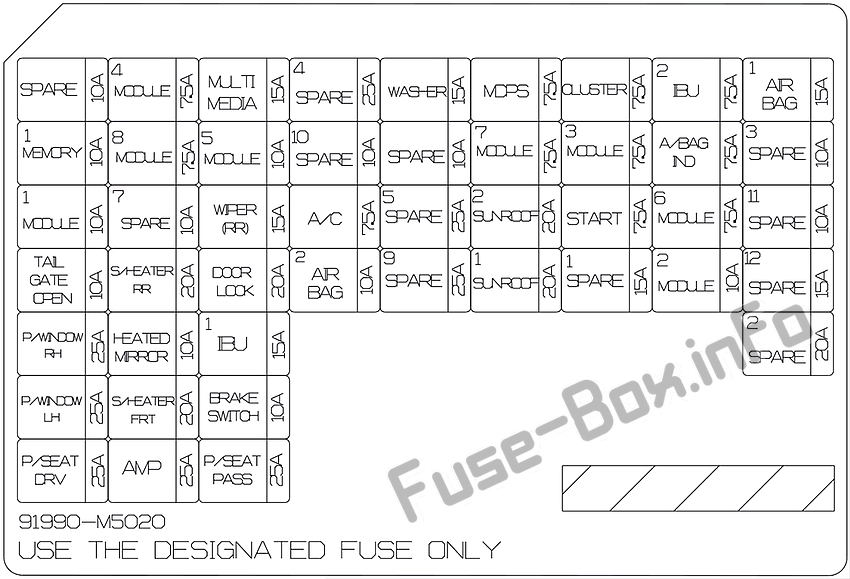

Приборная доска
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ПАМЯТЬ0RY1 | 10A | Модуль задней двери с электроприводом, модуль управления кондиционером, панель управления кондиционером |
| МОДУЛЬ1 | 10A | Блок реле ICM (реле складывания/раскладывания наружных зеркал), головное устройство аудио/видео и навигации (переключатель аварийной сигнализации), переключатель переключения передач (SBW), автоматический свет и фотодатчик, наружное зеркало с электроприводом со стороны водителя/пассажира, комбинация приборов |
| ЗАДНЯЯ ДВЕРКА ОТКРЫТА | 10A | Реле хвостовых ворот |
| П/ОКНО ПРАВ. | 25A | Реле правого стеклоподъемника |
| П/ОКНО ЛЕВ. | 25A | Реле левого стеклоподъемника, модуль окна безопасности водителя |
| P/СЕАТ ДРВ | 25A | Ручной переключатель сиденья водителя |
| МОДУЛЬ 4 | 7.5A | IBU, интеллектуальный блок помощи при парковке с дистанционным управлением, блок VESS, электронный переключатель стояночного тормоза, блок помощи при удержании полосы движения (линейный), блок предупреждения о столкновении в слепых зонах, левый/правый, переключатель аварийной площадки, распределительный блок помещения PE (многоцелевой контрольный разъем) |
| МОДУЛЬ8 | 7.5A | Разъем канала передачи данных, переключатель Crash Pad, электрохромное зеркало |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 20A | Подогрев заднего сиденья |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом для водителя/пассажира, панель управления кондиционером |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Передняя вентиляция/обогрев сиденья Модуль управления сиденьем |
| AMP | 25A | AMP |
| МУЛЬТИМЕДИА | 15A | Головное устройство аудио/видео и навигации, панель переключателей центральной панели |
| МОДУЛЬ5 | 10A | Вентиляция переднего воздуха/обогреватель сиденья Модуль управления сиденьем, усилитель, головное устройство аудио/видео и навигации, панель управления кондиционером, обогреватель PTC, модуль управления кондиционером, электрохромное зеркало, обогреватель заднего сиденья |
| СТЕКЛООЧИСТИТЕЛЬ (RR) | 15A | Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| ЗАМОК | 20A | Реле замка двери, реле разблокировки двери, блок реле ICM (двухповоротное реле разблокировки двери) |
| IBU1 | 15A | IBU |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | IBU, выключатель стоп-сигнала |
| П/СИДЕНЬЕ | 25A | Ручной переключатель пассажирского сиденья |
| A/C | 7.5A | Модуль управления кондиционером, датчик температуры в салоне, панель управления кондиционером, кластерный ионизатор, компрессор кондиционера, распределительный блок помещения PE (реле вентилятора) |
| ПОДУШКА ВОЗДУХА2 | 10A | Модуль управления SRS |
| ШАЙБА | 15A | Многофункциональный переключатель |
| MDPS | 7.5A | Блок МСПП |
| МОДУЛЬ 7 | 7.5A | Вентиляция переднего воздуха/обогреватель сиденья Модуль управления сиденьем, инвертор переменного тока, обогреватель заднего сиденья, блок монитора кругового обзора, задняя розетка питания |
| ЛЮК НА КРЫШЕ2 | 20A | Люк на крыше |
| ЛЮК КРЫШИ1 | 20A | Люк на крыше |
| КЛАСТЕР | 7.5A | Приборный щиток |
| МОДУЛЬ3 | 7.5A | SCU, переключатель переключения передач (SBW), IDC, датчик VPD, переключатель стоп-сигналов, HMU, модуль управления BMS |
| НАЧАЛО | 7.5A | ФКУ, МСБ |
| IBU2 | 7.5A | IBU |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов, панель управления кондиционером |
| МОДУЛЬ 6 | 7.5A | IBU |
| МОДУЛЬ2 | 10A | Модуль управления BMS, беспроводное зарядное устройство, зарядное устройство USB, левое/правое, головное устройство аудио/видео и навигации, панель переключателей центральной панели, усилитель, блок монитора кругового обзора, выключатель питания наружного зеркала, IBU |
| ПОДУШКА БЕЗОПАСНОСТИ1 | 15A | Модуль управления SRS, датчик присутствия пассажира |

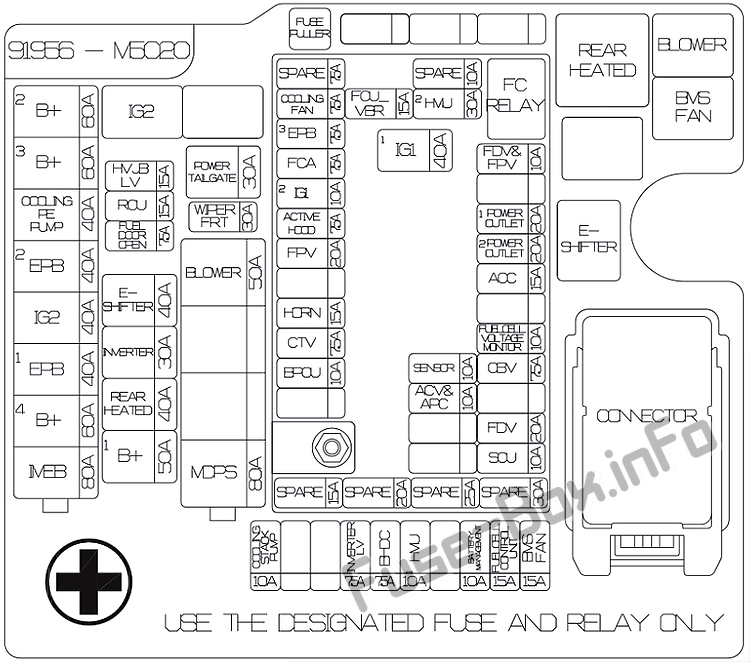

Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| B+ 2 | 60A | Соединительный блок ICU (модуль управления IPS, IPS1) |
| B+ 3 | 60A | Соединительный блок ICU (модуль управления IPS) |
| ОХЛАЖДАЮЩИЙ ПЭ НАСОС | 40A | Комнатный насос охлаждающей жидкости PE (CPP) |
| EPB2 | 40A | Электронный модуль управления тормозом |
| IG2 | 40A | Комнатный распределительный блок PE (реле IG2) |
| EPB1 | 40A | Электронный модуль управления тормозом, комнатный распределительный блок PE (многоцелевой контрольный разъем) |
| B+ 4 | 60A | Соединительный блок ICU (предохранитель — ЛЮК 1, ЛЮК 2, AMP, P/СЕАТ ДРВ, П/СИДЕНЬЕ, НАГРЕВАТЕЛЬ ПЕРЕД., П/ОКНО ЛЕВ., П/ОКНО ПРАВ., ЗАДНЯЯ ДВЕРЬ ОТКРЫТА) |
| IMEB | 80A | Электронный модуль управления тормозом |
| ВОЗДУХОДУВКА | 50A | Комнатный распределительный блок PE (реле вентилятора) |
| MDPS | 80A | Блок МСПП |
| HVJB LV | 15A | Соединительный блок высокого напряжения |
| RCU | 15A | Модуль дверной ручки с автоматической промывкой для водителя/пассажира, модуль задней дверной ручки с автоматической промывкой, левый/правый |
| ДВЕРЦА ТОПЛИВА ОТКРЫТА | 7.5A | Блок реле ICM (реле крышки топливного бака) |
| Э-ШИФТЕР | 40A | Комнатный соединительный блок PE (реле E-Shifter) |
| ИНВЕРТОР | 30A | инвертор переменного тока |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Комнатный распределительный блок PE (реле заднего обогрева) |
| B+ 1 | 50A | Соединительный блок ICU ((Предохранитель — МОДУЛЬ 1, ПОДУШКА БЕЗОПАСНОСТИ 2, МОДУЛЬ 8, ОБОГРЕВАТЕЛЬ ЗАДНЕГО ОБОГРЕВА, ЗАМОК ДВЕРИ, IBU1, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, реле автоматического отключения тока утечки) |
| ЗАДНЯЯ ЗАСЛОНКА С МОЩНОСТЬЮ | 30A | Модуль хвостовых ворот с электроприводом |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 30A | Мотор переднего стеклоочистителя |
| НАСОС ОХЛАЖДАЮЩЕГО СТЕКЛА | 10A | Насос охлаждающей жидкости стека (CSP) |
| ИНВЕРТОР НН | 7.5A | инвертор |
| BHDC | 7.5A | IDC |
| HMU1 | 10A | HMU |
| УПРАВЛЕНИЕ АККУМУЛЯТОРОМ | 10A | Модуль управления BMS |
| БЛОК УПРАВЛЕНИЯ ТОПЛИВНЫМ ЭЛЕМЕНТОМ | 15A | FCU |
| БМС ВЕНТИЛЯТОР | 15A | Комнатный распределительный блок PE (реле БМС ВЕНТИЛЯТОР) |
