Предохранители и реле Hyundai Matrix (2002-2008)
Схемы относятся к указанным годам и вариантам Hyundai Matrix (2002-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Matrix 2002-2008 гг.
Предохранители прикуривателя (розетка) расположены в блоке предохранителей панели приборов (см. предохранители «С/СВЕТ» (прикуриватель) и «Р/ВЫХОД» (передняя/задняя розетка)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

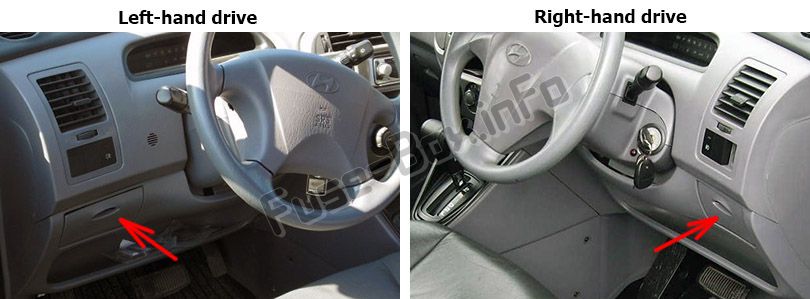

Приборная доска
Блок предохранителей расположен со стороны водителя на панели приборов за крышкой.

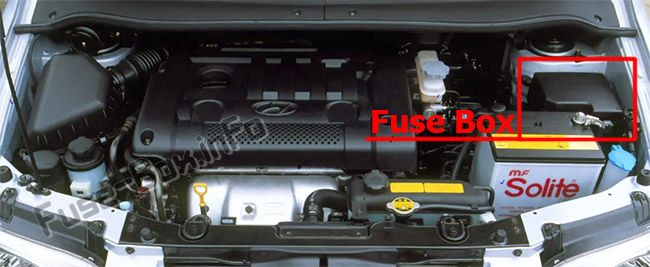

Моторного отсека
Блок предохранителей находится в моторном отсеке (слева).
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.
Схемы блока предохранителей
Схемы блока предохранителей
2003, 2004

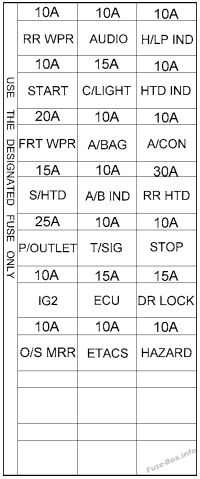

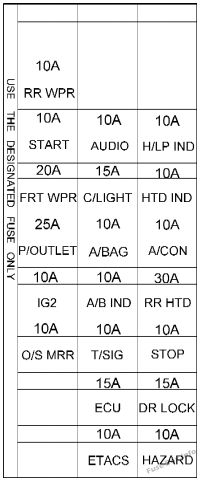

Приборная доска
Версия 1
Версия 2
| ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| H/LP ИНД. | 10A | Индикатор головного света |
| HTD IND | 10A | Реле обогревателя, электродвигатель левого (правого) наружного зеркала, электродвигатель заднего стекла |
| А/КОН | 10A | Переключатель кондиционера |
| RR HTD | 30A | Реле обогревателя |
| STOP | 10A | Выключатель стоп-сигналов, реле стеклоподъемников |
| Д/БЛОКИРОВКА | 15A | Реле блокировки дверей (разблокировки), ETACM, реле люка |
| ОПАСНОСТЬ | 10A | Реле охранной сигнализации, реле опасности |
| АУДИО | 10A | Аудио |
| С/СВЕТ | 15A | Зажигалка |
| A/B | 10A | Модуль управления SRS |
| А/Б ИНД. | 10A | СРС ИНД. |
| T/SIG | 10A | Выключатель аварийной сигнализации, Таймер ремня безопасности, Комбинация приборов, Блок управления ABS, Резистор предварительного возбуждения, Электродвигатель омывателя |
| ECU | 15A | ECM, датчик скорости автомобиля, TCM, катушка зажигания |
| ЭТАКС | 10A | ETACM, рычаг переключения передач АКП |
| RR WPR | 10A | Мотор заднего стеклоочистителя, реле заднего стеклоочистителя |
| НАЧАЛО | 10A | Пусковое реле |
| ФРТ ВПР | 20A | Реле стеклоочистителя, двигатель омывателя, таймер стеклоочистителя и обогревателя |
| S/HTD | 15A | Левый (правый) выключатель обогревателя переднего сиденья |
| Р/ВЫХОД | 25A | Передняя (задняя) розетка |
| IG2 | 10A | ETACM, реле электрического стеклоподъемника, реле обогревателя, реле люка, реле фар, реле вентилятора |
| О/С МРР | 10A | Выключатель наружного зеркала заднего вида, реле задних противотуманных фар |

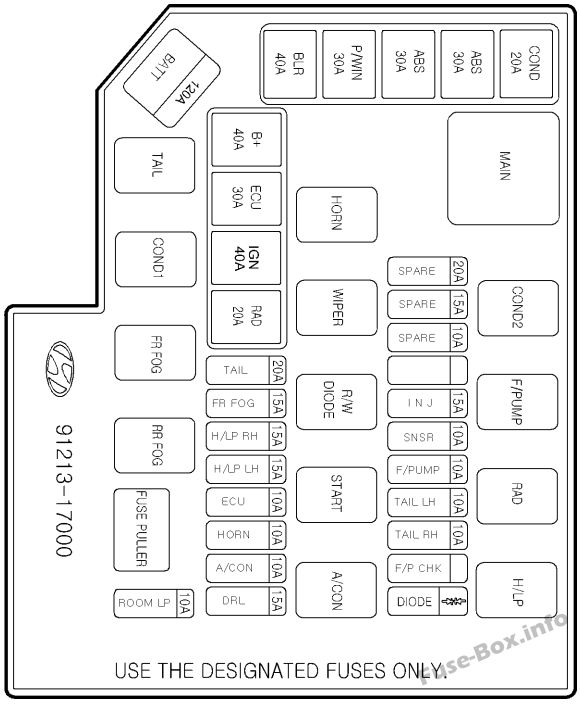

Моторный отсек (БЕНЗИН)
| ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ALT | 120A | Генератор |
| B+ | 40A | (А/КОН, RR HTD, STOP, Д/БЛОКИРОВКА, ОПАСНОСТЬ) Предохранитель |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 20A | Реле вентилятора радиатора |
| IGN | 40A | Пусковое реле, замок зажигания |
| BLR | 40A | Реле вентилятора |
| P/WIN | 30A | Реле стеклоподъемника |
| COND | 20A | Реле вентилятора конденсатора №1 |
| ABS | 30A | Блок управления АБС, разъем для прокачки АБС |
| ABS | 30A | Блок управления АБС, разъем для прокачки АБС |
| F/НАСОС | 10A | Реле топливного насоса |
| INJ | 15A | Форсунка, катушка зажигания |
| SNSR | 10A | Датчик MAP, датчик кислорода, датчик CP, датчик детонации, датчик положения дроссельной заслонки |
| КОМНАТА LP | 10A | Аудиосистема, Лампа освещения салона, Лампа на потолке, Комбинация приборов |
| DRL | 15A | Модуль управления ДХО |
| HORN | 10A | Реле звукового сигнала |
| А/КОН | 10A | Реле кондиционера |
| противотуманные фары | 15A | Реле передних противотуманных фар |
| ECU | 10A | ЭБУ, ТСМ |
| LP | 20A | Реле задних фонарей |
| ХВОСТ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, левый габаритный фонарь, левый номерной фонарь |
| ХВОСТ ПРАВЫЙ | 10A | Правый задний комбинированный фонарь, правый габаритный фонарь, правый номерной фонарь |
| В/Н ЛГ | 15A | Левая фара |
| В/Н ПРАВ. | 15A | Правая фара, (H/LP ИНД.) Предохранитель |

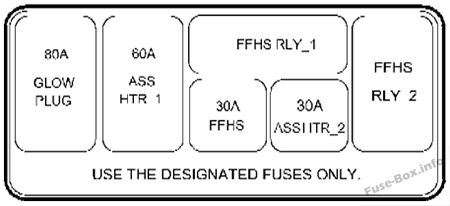

Моторный отсек (ДИЗЕЛЬ)
| ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ALT | 100A | Генератор |
| B+ | 40A | (А/КОН, RR HTD, STOP, Д/БЛОКИРОВКА, ОПАСНОСТЬ) Предохранитель |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 20A | Реле вентилятора радиатора |
| IGN | 40A | Пусковое реле, замок зажигания |
| BLR | 40A | Реле вентилятора |
| P/WIN | 30A | Реле стеклоподъемника |
| COND | 20A | Реле вентилятора конденсатора №1 |
| ABS | 30A | Блок управления АБС, разъем для прокачки АБС |
| ABS | 30A | Блок управления АБС, разъем для прокачки АБС |
| F/НАСОС | 10A | Реле топливного насоса |
| ECU | 20A | ЕСМ №5 (Батарея+) |
| ECU | 10A | ЕСМ №4 (Батарея+) |
| SNSR | 10A | Реле свечей накаливания, реле вспомогательного нагревателя 1/2, выключатель стоп-сигналов, датчик ВМТ, срабатывание EGR, срабатывание дроссельной заслонки |
| КОМНАТА LP | 10A | Аудиосистема, Лампа освещения салона, Лампа потолочной консоли, Комбинация приборов, ETACM, Лампа багажного отделения |
| DRL | 15A | Модуль управления ДХО |
| HORN | 10A | Реле звукового сигнала |
| А/КОН | 10A | Реле кондиционера |
| противотуманные фары | 15A | Реле передних противотуманных фар |
| ECU | 10A | ЭБУ, ТСМ |
| LP | 20A | Реле задних фонарей |
| ХВОСТ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, левый габаритный фонарь, левый номерной фонарь |
| ХВОСТ ПРАВЫЙ | 10A | Правый задний комбинированный фонарь, правый габаритный фонарь, правый номерной фонарь |
| В/Н ЛГ | 15A | Левая фара |
| В/Н ПРАВ. | 15A | Правая фара, (H/LP ИНД.) Предохранитель |
2005
Приборная доска
| ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| H/LP ИНД. | 10A | Индикатор головного света |
| HTD IND | 10A | Реле обогревателя, электродвигатель левого (правого) наружного зеркала, электродвигатель заднего стекла |
| А/КОН | 10A | Переключатель кондиционера |
| RR HTD | 30A | Реле обогревателя |
| STOP | 10A | Выключатель стоп-сигналов, реле стеклоподъемников |
| Д/БЛОКИРОВКА | 15A | Реле блокировки дверей (разблокировки), ETACM, реле люка |
| ОПАСНОСТЬ | 10A | Реле охранной сигнализации, реле опасности |
| АУДИО | 10A | Аудио |
| С/СВЕТ | 15A | Зажигалка |
| A/B | 10A | Модуль управления SRS |
| А/Б ИНД. | 10A | СРС ИНД. |
| T/SIG | 10A | Выключатель аварийной сигнализации, Таймер ремня безопасности, Комбинация приборов, Блок управления ABS, Резистор предварительного возбуждения, Электродвигатель омывателя |
| ECU | 15A | ECM, датчик скорости автомобиля, TCM, катушка зажигания |
| ЭТАКС | 10A | ETACM, рычаг переключения передач АКП |
| RR WPR | 10A | Мотор заднего стеклоочистителя, реле заднего стеклоочистителя |
| НАЧАЛО | 10A | Пусковое реле |
| ФРТ ВПР | 20A | Реле стеклоочистителя, двигатель омывателя, таймер стеклоочистителя и обогревателя |
| S/HTD | 15A | Левый (правый) выключатель обогревателя переднего сиденья |
| Р/ВЫХОД | 25A | Передняя (задняя) розетка |
| IG2 | 10A | ETACM, реле электрического стеклоподъемника, реле обогревателя, реле люка, реле фар, реле вентилятора |
| О/С МРР | 10A | Выключатель наружного зеркала заднего вида, реле задних противотуманных фар |
Моторный отсек (БЕНЗИН)
| ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ALT | 120A | Генератор |
| B+ | 40A | (А/КОН, RR HTD, STOP, Д/БЛОКИРОВКА, ОПАСНОСТЬ) Предохранитель |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 20A | Реле вентилятора радиатора |
| IGN | 40A | Пусковое реле, замок зажигания |
| BLR | 40A | Реле вентилятора |
| P/WIN | 30A | Реле стеклоподъемника |
| COND | 20A | Реле вентилятора конденсатора №1 |
| ABS | 30A | Блок управления АБС, разъем для прокачки АБС |
| ABS | 30A | Блок управления АБС, разъем для прокачки АБС |
| F/НАСОС | 10A | Реле топливного насоса |
| INJ | 15A | Форсунка, катушка зажигания |
| SNSR | 10A | Датчик MAP, датчик кислорода, датчик CP, датчик детонации, датчик положения дроссельной заслонки |
| КОМНАТА LP | 10A | Аудиосистема, Лампа освещения салона, Лампа на потолке, Комбинация приборов |
| DRL | 15A | Модуль управления ДХО |
| HORN | 10A | Реле звукового сигнала |
| А/КОН | 10A | Реле кондиционера |
| противотуманные фары | 15A | Реле передних противотуманных фар |
| ECU | 10A | ЭБУ, ТСМ |
| LP | 20A | Реле задних фонарей |
| ХВОСТ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, левый габаритный фонарь, левый номерной фонарь |
| ХВОСТ ПРАВЫЙ | 10A | Правый задний комбинированный фонарь, правый габаритный фонарь, правый номерной фонарь |
| В/Н ЛГ | 15A | Левая фара |
| В/Н ПРАВ. | 15A | Правая фара, (H/LP ИНД.) Предохранитель |

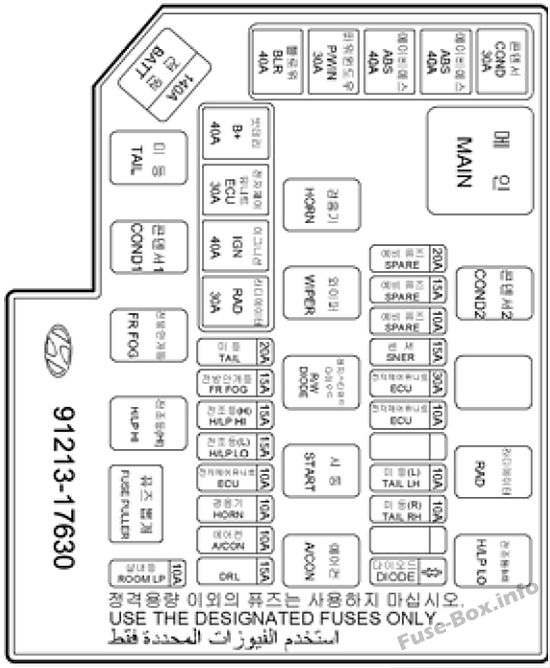

Моторный отсек (ДИЗЕЛЬ)
| ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ПРЕДОХРАНИТЕЛЬ: | ||
| ALT | 140A | Генератор |
| B+ | 40A | (А/КОН, RR HTD, STOP, Д/БЛОКИРОВКА, ОПАСНОСТЬ) Предохранитель, антиобледенитель |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 30A | Рел вентилятора радиатора |
| IGN | 40A | Пусковое реле, замок зажигания |
| BLR | 40A | Релав воздуходувки |
| P/WIN | 30A | Реле стеклоподъемника |
| COND | 30A | Реле вентилятора конденсатора №1 |
| ABS | 30A | Модуль управления АБС, разъем для прокачки АБС |
| ABS | 30A | Модуль управления АБС, разъем для прокачки АБС |
| F/НАСОС | 10A | Топливный насос реле |
| ECU | 30A | ЕСМ №5 (Батарея+) |
| ECU | 10A | ECM №4 (Batt+), выключатель стоп-сигналов, реле нагревателя PTC №1 |
| SNSR | 15A | Реле свечей накаливания, реле вспомогательного нагревателя 1/2, выключатель стоп-сигналов, датчик ВМТ, работа рециркуляции отработавших газов, работа дроссельной заслонки, вакуум VGT |
| КОМНАТА LP | 10A | Аудиосистема, Лампа освещения салона, Лампа на потолочной консоли, Комбинация приборов, ETACM, Лампа Luqqaqe |
| DRL | 15A | Модуль управления ДХО |
| HORN | 10A | Рог релав |
| А/КОН | 10A | Рел. кондиционера |
| противотуманные фары | 15A | Реле передних противотуманных фар |
| ECU | 10A | ЭБУ, ТСМ |
| LP | 20A | Реле задних фонарей |
| ХВОСТ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, Левый габаритный фонарь. Левая лампа номерного знака |
| ХВОСТ ПРАВЫЙ | 10A | Задний комбинированный фонарь Riqht, габаритный фонарь Riqht, фонарь номерного знака Riqht |
| В/Н ЛГ | 15A | Левая фара |
| В/Н ПРАВ. | 15A | Правая фара, (H/LP ИНД.) Предохранитель |

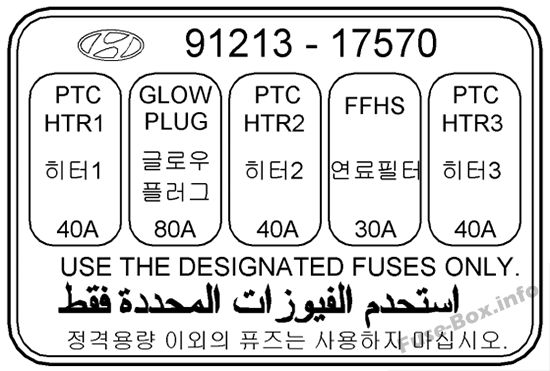

| ПЛАВКАЯ СВЯЗЬ: | ||
| ПТК ХТР 1 | 40A | Релав №1 нагревателя PTC |
| GLOW | 80A | GLOW относительный |
| ПТК ХТР 2 | 40A | Релав №2 нагревателя PTC |
| FFHS | 30A | Относительно FFHS |
| ПТК ХТР 3 | 40A | Реле нагревателя PTC №3 |
2006, 2007
Приборная доска
| ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| H/LP ИНД. | 10A | Индикатор головного света |
| HTD IND | 10A | Реле обогревателя, электродвигатель левого (правого) наружного зеркала, электродвигатель заднего стекла |
| А/КОН | 10A | Переключатель кондиционера |
| RR HTD | 30A | Реле обогревателя |
| STOP | 10A | Выключатель стоп-сигналов, реле стеклоподъемников |
| Д/БЛОКИРОВКА | 15A | Реле блокировки дверей (разблокировки), ETACM, реле люка |
| ОПАСНОСТЬ | 10A | Реле охранной сигнализации, реле опасности |
| АУДИО | 10A | Аудио |
| С/СВЕТ | 15A | Зажигалка |
| A/B | 10A | Модуль управления SRS |
| А/Б ИНД. | 10A | СРС ИНД. |
| T/SIG | 10A | Выключатель аварийной сигнализации, Таймер ремня безопасности, Комбинация приборов, Блок управления ABS, Резистор предварительного возбуждения, Электродвигатель омывателя |
| ECU | 15A | ECM, датчик скорости автомобиля, TCM, катушка зажигания |
| ЭТАКС | 10A | ETACM, рычаг переключения передач АКП |
| RR WPR | 10A | Мотор заднего стеклоочистителя, реле заднего стеклоочистителя |
| НАЧАЛО | 10A | Пусковое реле |
| ФРТ ВПР | 20A | Реле стеклоочистителя, двигатель омывателя, таймер стеклоочистителя и обогревателя |
| S/HTD | 15A | Левый (правый) выключатель обогревателя переднего сиденья |
| Р/ВЫХОД | 25A | Передняя (задняя) розетка |
| IG2 | 10A | ETACM, реле электрического стеклоподъемника, реле обогревателя, реле люка, реле фар, реле вентилятора |
| О/С МРР | 10A | Выключатель наружного зеркала заднего вида, реле задних противотуманных фар |

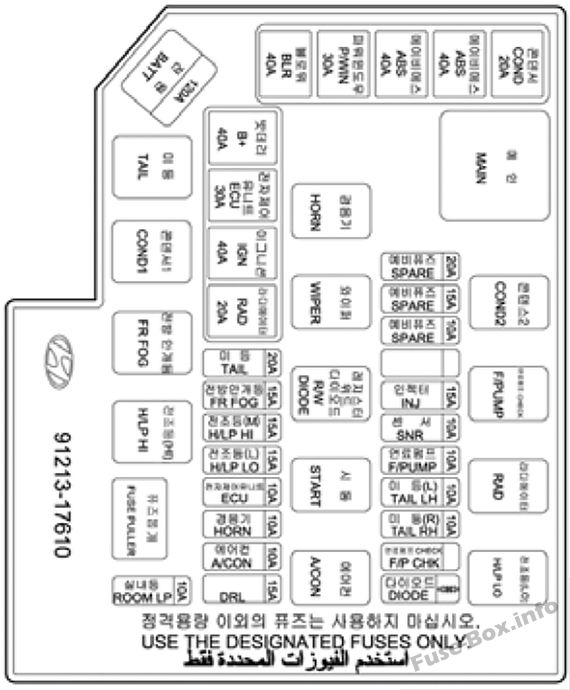

Моторный отсек (БЕНЗИН)
| ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ALT | 120A | Генератор |
| B+ | 40A | (А/КОН, RR HTD, STOP, Д/БЛОКИРОВКА, ОПАСНОСТЬ) Предохранитель |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 20A | Реле вентилятора радиатора |
| IGN | 40A | Пусковое реле, замок зажигания |
| BLR | 40A | Реле вентилятора |
| P/WIN | 30A | Реле стеклоподъемника |
| COND | 20A | Реле вентилятора конденсатора №1 |
| ABS | 40A | Блок управления АБС, разъем для прокачки АБС, ESP |
| ABS | 40A | Блок управления АБС, разъем для прокачки АБС, ESP |
| F/НАСОС | 10A | Реле топливного насоса |
| INJ | 15A | Форсунка, катушка зажигания |
| SNSR | 10A | Датчик MAP, датчик кислорода, датчик CP, датчик детонации, датчик положения дроссельной заслонки |
| КОМНАТА LP | 10A | Аудиосистема, Лампа освещения салона, Лампа на потолке, Комбинация приборов |
| DRL | 15A | Модуль управления ДХО |
| HORN | 10A | Реле звукового сигнала |
| А/КОН | 10A | Реле кондиционера |
| противотуманные фары | 15A | Реле передних противотуманных фар |
| ECU | 10A | ЭБУ, ТСМ |
| LP | 20A | Реле задних фонарей |
| ХВОСТ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, левый габаритный фонарь, левый номерной фонарь |
| ХВОСТ ПРАВЫЙ | 10A | Правый задний комбинированный фонарь, правый габаритный фонарь, правый номерной фонарь |
| В/Н ЛГ | 15A | Левая фара |
| В/Н ПРАВ. | 15A | Правая фара, (H/LP ИНД.) Предохранитель |

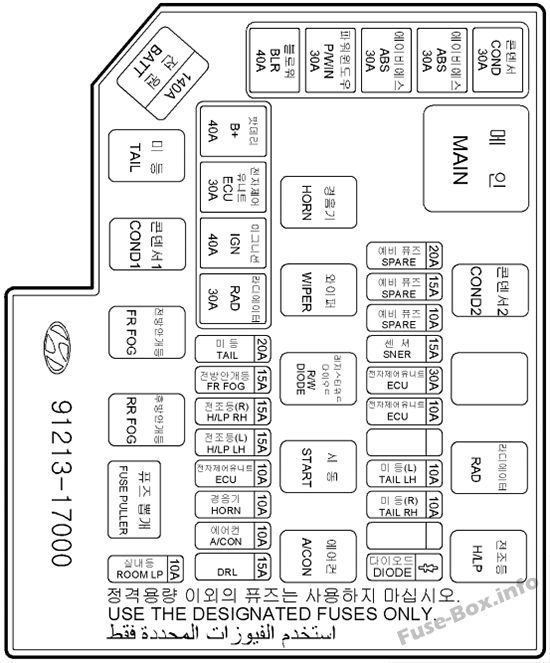

Моторный отсек (ДИЗЕЛЬ)
| ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ПРЕДОХРАНИТЕЛЬ: | ||
| ALT | 140A | Генератор |
| B+ | 40A | (А/КОН, RR HTD, STOP, Д/БЛОКИРОВКА, ОПАСНОСТЬ) Предохранитель, антиобледенитель |
| ECU | 30A | Генератор, реле управления двигателем, ECM |
| RAD | 30A | Реле вентилятора радиатора |
| IGN | 40A | Пусковое реле, замок зажигания |
| BLR | 40A | Реле вентилятора |
| P/WIN | 30A | Реле стеклоподъемника |
| COND | 30A | Реле вентилятора конденсатора №1 |
| ABS | 40A | Блок управления АБС, разъем для прокачки АБС, ESP |
| ABS | 40A | Блок управления АБС, разъем для прокачки АБС, ESP |
| F/НАСОС | 10A | Реле топливного насоса |
| ECU | 30A | ЕСМ №5 (Батарея+) |
| ECU | 10A | ECM №4 (Batt+), выключатель стоп-сигналов, реле нагревателя PTC №1 |
| SNSR | 15A | Реле свечей накаливания, реле вспомогательного нагревателя 1/2, выключатель стоп-сигналов, датчик ВМТ, работа рециркуляции отработавших газов, работа дроссельной заслонки, вакуум VGT |
| КОМНАТА LP | 10A | Аудиосистема, Лампа освещения салона, Лампа потолочной консоли, Комбинация приборов, ETACM, Лампа багажного отделения |
| DRL | 15A | Модуль управления ДХО |
| HORN | 10A | Реле звукового сигнала |
| А/КОН | 10A | Реле кондиционера |
| противотуманные фары | 15A | Реле передних противотуманных фар |
| ECU | 10A | ЭБУ, ТСМ |
| LP | 20A | Реле задних фонарей |
| ХВОСТ ЛЕВЫЙ | 10A | Левый задний комбинированный фонарь, левый габаритный фонарь, левый номерной фонарь |
| ХВОСТ ПРАВЫЙ | 10A | Правый задний комбинированный фонарь, правый габаритный фонарь, правый номерной фонарь |
| В/Н ЛГ | 15A | Левая фара |
| В/Н ПРАВ. | 15A | Правая фара, (H/LP ИНД.) Предохранитель |
| ПЛАВКАЯ СВЯЗЬ: | ||
| ПТК ХТР 1 | 40A | Реле нагревателя PTC №1 |
| GLOW | 80A | Реле накала |
| ПТК ХТР 2 | 40A | Реле нагревателя PTC №2 |
| FFHS | 30A | Реле FFHS |
| ПТК ХТР 3 | 40A | Реле нагревателя PTC №3 |
Дополнительная информация: Hyundai Matrix (2002-2008)
Hyundai — одна из крупнейших компаний по производству коммерческих автомобилей в мире. Эта южнокорейская компания была основана в 1967 году и с тех пор предлагает покупателям автомобили с высокими эксплуатационными характеристиками. Hyundai включает в себя разные линейки автомобилей, и Elantra — одна из них. Hyundai Elantra также известен как Avante. Однако они не часто используют это имя, потому что оно похоже на Audi Avant, который предлагает универсалы. Elantra четвертого поколения — компактный автомобиль, выпускаемый компанией. Автомобиль был запущен в разных странах, включая США, Канаду, Австралию и другие.
Hyundai Elantra IV: четвертое поколение
Hyundai Elantra IV — это модернизированный седан, который дебютировал на автосалоне в Нью-Йорке в 2006 году. Он имел кодовое название HD и продавался на внутреннем рынке под маркой Avante. Он имеет возрожденный вид 1960-х и 1970-х годов. Это называлось стилем бутылки из-под кока-колы.
Он был оснащен бензиновым рядным четырехцилиндровым двигателем Beta II объемом 2,0 л и рядным четырехцилиндровым двигателем объемом 1,6 л с турбонаддувом. Оба типа двигателей были разработаны для экономии топлива. Двигатели комплектовались пятиступенчатой механической коробкой передач, а также опциональным четырехступенчатым автоматом.
В Азии компания выпустила обновленную Elantra для китайского рынка. Он отличался новым дизайном интерьера с обновленным внешним видом. На рынке Северной Америки автомобиль предлагался в комплектации GLS. Он отличался активными подголовниками и универсальными дисковыми тормозами. Однако в машине отсутствовала система кондиционирования воздуха.
В 2008 году компания запустила комплектацию Limited. Автомобиль не был доступен в трех комплектациях, включая SE, GLS и Limited. В 2009 году интерфейсы USB и iPod стали стандартными для моделей SE. Год спустя компания выпустила отделку салона Blue, которая была разработана для экономии топлива. Компания продолжала совершенствовать Hyundai Elantra IV до 2010 года, после чего на смену ей пришла Hyundai Elantra V.
