Предохранители и реле Hyundai Sonata (EF, 2002-2004)

Схемы относятся к указанным годам и вариантам Hyundai Sonata (EF, 2002-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.

Расположение предохранителей Hyundai Sonata 2002-2004 гг.

Расположение предохранителей Hyundai Sonata 2002-2004 гг.

Предохранители прикуривателя (розетки) в Hyundai Sonata расположены в блоке предохранителей панели приборов (см. предохранители «РОЗЕТКА АКК» (розетка) и «C/зажигалка» (прикуриватель)).

Расположение блока предохранителей

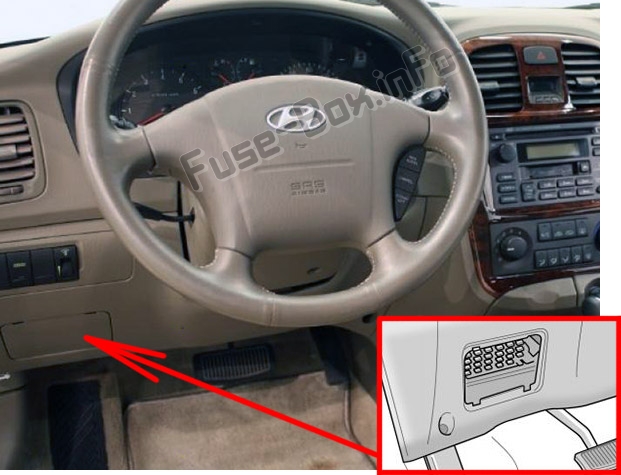

Приборная доска

Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.Приборная доска

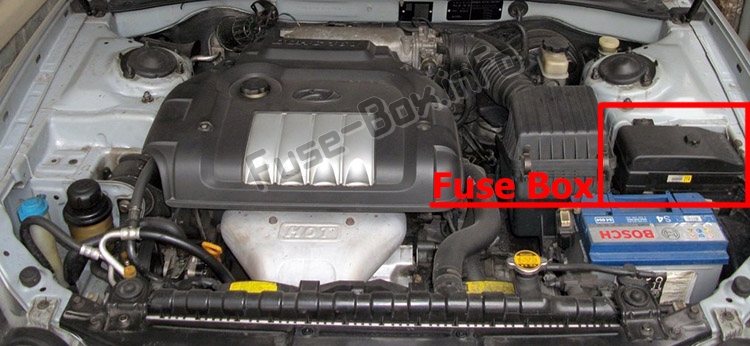

Моторного отсека

Блок предохранителей находится в моторном отсеке (слева).Моторного отсека

Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю. Это точно на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей.

Схемы блока предохранителей

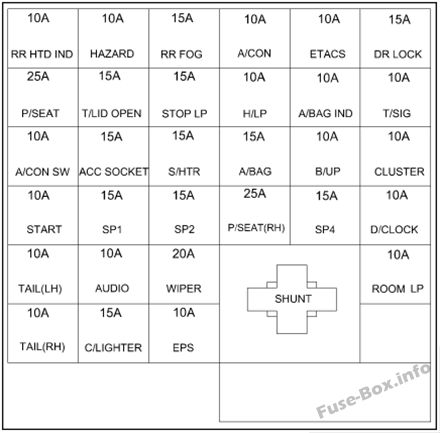

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов
ОПИСАНИЕНоминал, АмперЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
RR HTD IND10AОбогрев заднего стекла, обогреватель наружного зеркала заднего вида
ОПАСНОСТЬ10AАварийная сигнализация, указатели поворота
РР противотуманные фары15AЗадний противотуманный фонарь
А/КОН10AСистема кондиционирования воздуха
ЭТАКС10AЭТАКС, Система бесключевого доступа, Система дверных замков
ДР ЛОК15AЗамок двери с электроприводом
П/СИДЕНЬЕ25AСиденье с электроприводом
Т/КРЫШКА ОТКРЫТА15AДистанционная крышка багажника
СТОП ЛП15AСтоп-сигналы
H/LP10AФара
A/СУМКА ИНД.10AВоздушная подушка
T/SIG10AСигнальные огни поворота
ПО А/КОН10AСистема кондиционирования воздуха
РОЗЕТКА АКК15AРозетка
S/HTR15AПодогрев сиденья
СУМКА15AВоздушная подушка
B/UP10AРезервные огни
КЛАСТЕР10AКластер
НАЧАЛО10AПереключатель двигателя
SP115AЗапасной предохранитель
SP215AЗапасной предохранитель
П/СИДЕНЬЕ (ПРАВОЕ)25AСиденье с электроприводом
SP415AЗапасной предохранитель
Д/ЧАСЫ10AЦифровые часы
ХВОСТ (левый)10AГабаритные огни, Освещение номерного знака, Задние фонари
АУДИО10AАудио
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ20Aщетка стеклоочистителя
КОМНАТА LP10AПлафоны освещения, сигнальные лампы передних дверей
ХВОСТ (ПРАВЫЙ)10AГабаритные огни, Освещение номерного знака, Задние фонари
C/зажигалка15AЗажигалка
EPS10A

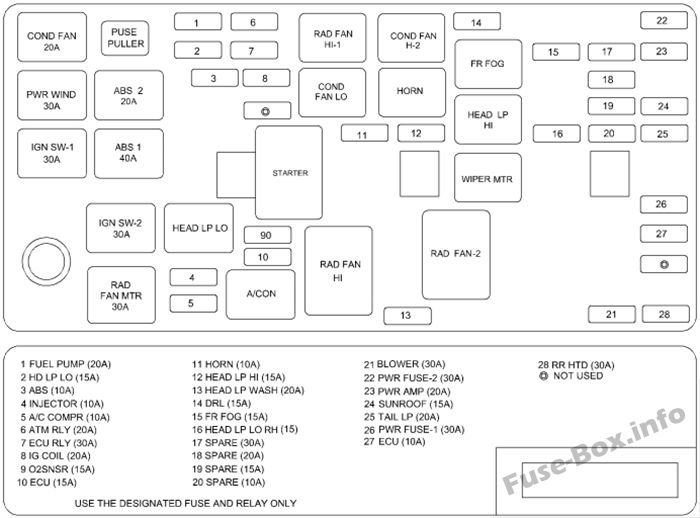

Моторного отсека

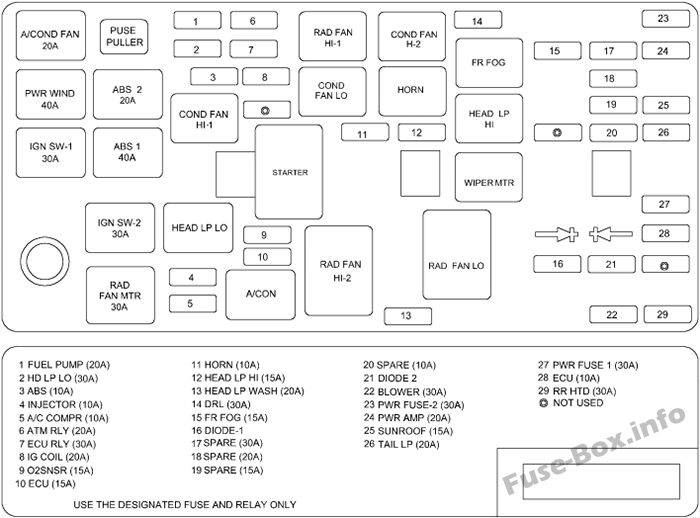

Моторного отсека

Or
Моторного отсека

Назначение предохранителей в моторном отсеке
ОПИСАНИЕНоминал, АмперЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
КОНДФАН20AВентилятор конденсатора
PWR ВЕТЕР40AЭлектростеклоподъемник
АБС 220AABS
ИГН SW-130AЗамок зажигания
АБС 140AABS
ИГН SW-230AЗамок зажигания
РАД ВЕНТИЛЯТОР МТР30AДвигатель вентилятора радиатора
ТОПЛИВНЫЙ НАСОС20AТопливный насос
HD LP LO15А/30АФары (LO)
ABS10AABS
ИНЖЕКТОР10AИнжектор
КОМПРЕССОРА КОНДИЦИОНЕРА10AКомпрессор кондиционера
банкомат RLY20AРеле банкомата
ЭБУ РЛИ30AРеле блока управления двигателем
ИС КАТУШКА20AКатушка зажигания
О2 СНСР15AДатчик кислорода
ECU15AБлок управления двигателем
HORN10AHorn
ГОЛОВА LP ПРИВЕТ15AФары (привет)
ПРОМЫВКА ГОЛОВКИ НД20A-
DRL15А/30АDRL
противотуманные фары15AПередние противотуманные фары
ГОЛОВКА НИЖНЯЯ ПРАВАЯ15AФара (низкая)
ДИОД-1-Диод 1
ЗАПАСНОЙ30AЗапасной предохранитель
ЗАПАСНОЙ20AЗапасной предохранитель
ЗАПАСНОЙ15AЗапасной предохранитель
ЗАПАСНОЙ10AЗапасной предохранитель
ДИОД-2-Диод 2
ВОЗДУХОДУВКА30Aвоздуходувка
PWR ПРЕДОХРАНИТЕЛЬ-230AСиловой предохранитель 2
PWR AMP20AУсилитель мощности
ЛЮК15AЛюк на крыше
ХВОСТ LP20AЗадние фонари
PWR ПРЕДОХРАНИТЕЛЬ-130AСиловой предохранитель 1
ECU10AECU
RRHTD30AОбогрев заднего стекла
