Предохранители и реле Hyundai Sonata (NF, 2005-2010)
Схемы относятся к указанным годам и вариантам Hyundai Sonata (NF, 2005-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Hyundai.
Расположение предохранителей Hyundai Sonata 2005-2010 гг.

Предохранители прикуривателя (розетка) Это предохранители № 5 («C/зажигалка» — прикуриватель) и № 14 («Р/ВЫХОД» — передняя розетка для аксессуаров, задняя розетка) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Приборная доска
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

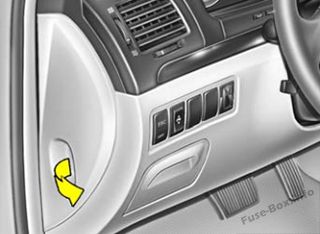

2005-2008 гг.

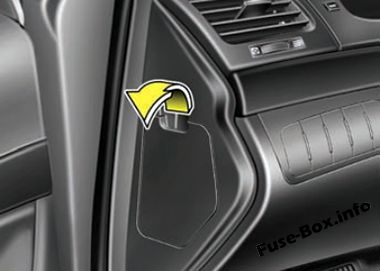

2009-2010 гг.

Моторного отсека

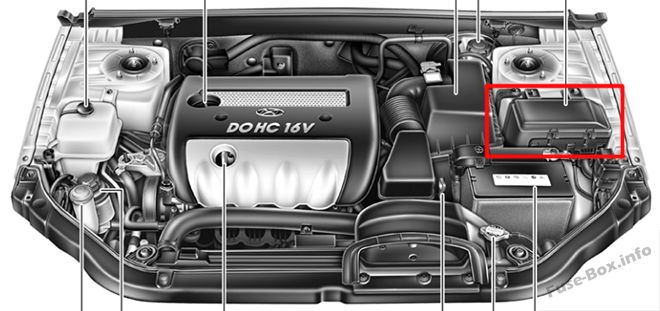

Блок предохранителей находится в моторном отсеке (слева).
Схемы блока предохранителей
2005, 2006, 2007, 2008

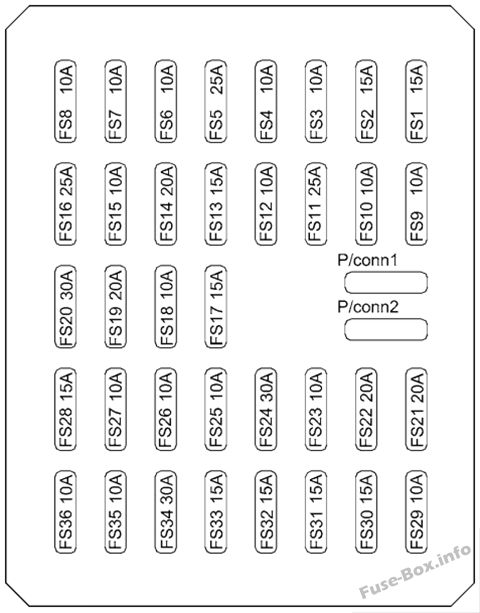

Приборная доска

| # | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| 1 | 15A | (Запасной) |
| 2 | 15A | Переключатель подогрева сидений |
| 3 | 10A | BCM (модуль управления кузовом), модуль управления люком на крыше, электронное хромированное зеркало |
| 4 | 10A | Модуль ESC, Реле вентилятора, Датчик влажности |
| 5 | 25A | Зажигалка |
| 6 | 10A | (Запасной) |
| 7 | 10A | Освещение, справа: номерной знак, задний комбинированный фонарь, фара, освещение перчаточного ящика |
| 8 | 10A | Реле передних противотуманных фар, слева: номерной знак, задний комбинированный фонарь, фара |
| 9 | 10A | Реле омывателя фар, исполнительный механизм корректора правой фары |
| 10 | 10A | Модуль управления ДХО, Реле фар, AQS и датчик окружающей среды, Привод корректора левой фары |
| 11 | 25A | Стеклоочиститель и омыватель |
| 12 | 10A | Модуль управления кондиционером |
| 13 | 15A | Блок управления SRS, выключатель подушки безопасности пассажира |
| 14 | 20A | Передняя розетка для аксессуаров, Задняя розетка |
| 15 | 10A | Цифровые часы, аудиосистема, модуль управления блокировкой коробки передач, наружное зеркало с электроприводом и складывание зеркал |
| 16 | 25A | Модуль безопасного окна |
| 17 | 15A | (Запасной) |
| 18 | 10A | Блок управления блокировкой коробки передач |
| 19 | 20A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника заднего левого колеса |
| 20 | 30A | Главный выключатель стеклоподъемника, правый переключатель стеклоподъемника |
| 21 | 20A | Аудио усилитель |
| 22 | 20A | Реле блокировки/отпирания двери |
| 23 | 10A | Аварийный выключатель, Аварийное реле |
| 24 | 30A | Ручной переключатель сиденья с электроприводом (RHD) |
| 25 | 10A | Приборный щиток |
| 26 | 10A | Аварийный выключатель |
| 27 | 10A | BCM (модуль управления кузовным оборудованием), комбинация приборов, датчик скорости рыскания, переключатель ESC |
| 28 | 15A | (Запасной) |
| 29 | 10A | Реле охранной сигнализации |
| 30 | 15A | (Запасной) |
| 31 | 15A | Реле задних противотуманных фар |
| 32 | 15A | Реле крышки багажника, лючок топливного бака и выключатель крышки багажника |
| 33 | 15A | (Запасной) |
| 34 | 30A | Ручной переключатель сиденья с электроприводом |
| 35 | 10A | Переключатель спортивного режима, соленоид ключа |
| 36 | 10A | Блок управления кондиционером, наружное зеркало и электродвигатель складывания зеркал |
| РАЗЪЕМ ПИТАНИЯ. 1 | 15A | Аудио |
| РАЗЪЕМ ПИТАНИЯ. 2 | 15A | BCM (модуль управления кузовным оборудованием), цифровые часы, комбинация приборов, модуль управления кондиционером, плафоны освещения салона |

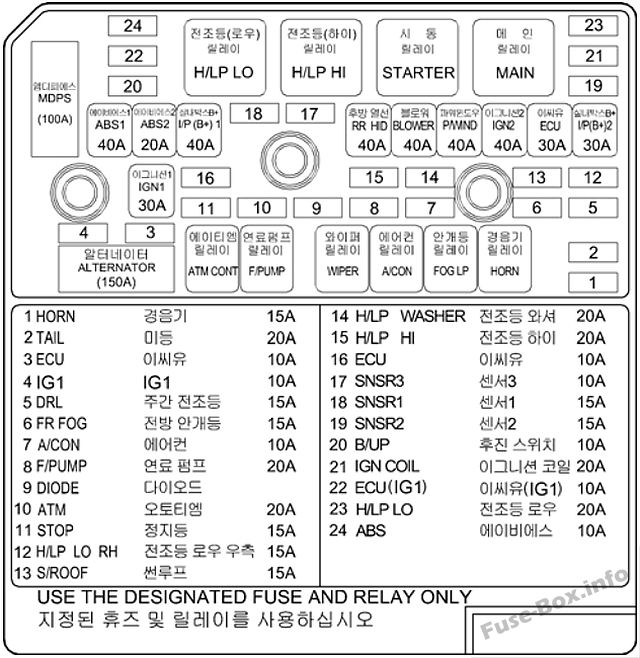

Моторного отсека

Or

| № | ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | |||
| АБС.1 | 40A | Модуль управления ABS/ESC, многоцелевой контрольный разъем | |
| АБС.2 | 20A | Модуль управления ABS/ESC, многоцелевой контрольный разъем | |
| И/П Б+1 | 40A | Предохранитель 23, 24, 30, 31, 32, 33, 34, 35 | |
| RR HTD | 40A | Реле обогревателя | |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора | |
| П/ВДВ | 40A | Реле стеклоподъемника, предохранитель 16 | |
| ИГН.2 | 40A | Пусковое реле, замок зажигания (IG2, СТАРТ) | |
| ЭБУ РЛИ | 30A | Реле блока управления двигателем | |
| И/П В+2 | 30A | Разъем питания 1/2, предохранитель 21,22 | |
| ИГН.1 | 30A | Замок зажигания (ACC, IG1) | |
| ALT | 150A | Плавкая вставка (АБС.1, АБС.2, RR HTD, ВОЗДУХОДУВКА) | |
| MDPS | 100A | (Запасной) | |
| ПРЕДОХРАНИТЕЛЬ: | |||
| 1 | HORN | 15A | Реле звукового сигнала |
| 2 | TAIL | 20A | Реле задних фонарей |
| 3 | ECU | 10A | PCM |
| 4 | IG1 | 10A | (Запасной) |
| 5 | DRL | 15A | Реле сирены, модуль управления ДХО |
| 6 | противотуманные фары | 15A | Реле передних противотуманных фар |
| 7 | А/КОН | 10A | Реле кондиционера |
| 8 | F/НАСОС | 20A | Реле топливного насоса |
| 9 | ДИОД | - | (Запасной) |
| 10 | ATM | 20A | Реле управления банкоматом |
| 11 | STOP | 15A | Реле стоп-сигнала |
| 12 | В/Н НЧ ПРАВ. | 15A | (Запасной) |
| 13 | S/КРЫША | 15A | Модуль управления люком |
| 14 | ШАЙБА ВД/НД | 20A | Мотор омывателя фар |
| 15 | H/LP HI | 20A | Реле фар (высокий уровень) |
| 16 | ECU | 10A | (Запасной) |
| 17 | СНСР.3 | 10A | Лямбда-зонд, реле топливного насоса |
| 18 | СНСР.1 | 15A | Датчик массового расхода воздуха, Датчик положения коленвала/распредвала, Клапан управления маслом, SMATRA |
| 19 | СНСР.2 | 15A | Реле кондиционера, реле вентилятора системы охлаждения, форсунки |
| 20 | B/UP | 10A | Выключатель фонарей заднего хода, Генератор импульсов, Датчик скорости автомобиля |
| 21 | КАТУШКА ЗАЖИГАНИЯ | 20A | Катушки зажигания, конденсатор |
| 22 | ЭБУ (IG1) | 10A | PCM |
| 23 | H/LP LO | 20A | Реле фар (Низкий) |
| 24 | ABS | 10A | Модуль управления ABS/ESC, многоцелевой контрольный разъем |
2009, 2010
Назначение предохранителей в панели приборов (2009, 2010)

| NAME | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|
| ЗАПАСНОЙ | 15A | (Запасной) |
| ЗАПАСНОЙ | 15A | (Запасной) |
| ЭТАКС | 10A | BCM (модуль управления кузовом), модуль управления люком, электронное хромированное зеркало, реостат |
| ESC | 10A | Модуль ESC, реле вентилятора |
| C/зажигалка | 20A | Зажигалка |
| ЗАПАСНОЙ | 15A | (Запасной) |
| ХВОСТ ПРАВЫЙ | 10A | Освещение, справа: номерной фонарь (левый, правый), задний комбинированный фонарь, фара, освещение перчаточного ящика |
| ХВОСТ ЛЕВЫЙ | 10A | Реле передних противотуманных фар, Слева: Задний комбинированный фонарь, Фара |
| ИОНИЗАТОР | 10A | (Запасной) |
| H/LP | 10A | Модуль управления ДХО, реле фар, AQS и датчик окружающей среды |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Стеклоочиститель и омыватель |
| А/КОН | 10A | Модуль управления кондиционером |
| СУМКА | 15A | Блок управления SRS, выключатель подушки безопасности пассажира |
| Р/ВЫХОД | 20A | Передняя розетка для аксессуаров, Задняя розетка |
| Д/ЧАСЫ | 10A | Цифровые часы, аудиосистема, модуль управления блокировкой коробки передач, наружные зеркала с электроприводом и складывание зеркал, BCM |
| БЕЗОПАСНОСТЬ | 25A | Модуль безопасного окна |
| ECS | 15A | (Запасной) |
| ЗАМОК КЛЮЧА АТМ | 10A | Блок управления блокировкой коробки передач |
| П/ВДВ ЗАДНЯЯ ЛЕВАЯ | 25A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника заднего левого колеса |
| П/ВДВ правый | 30A | Главный выключатель стеклоподъемника, правый переключатель стеклоподъемника |
| П/АМП | 20A | Аудио усилитель |
| ДР ЛОК | 20A | Реле блокировки/отпирания двери |
| ОПАСНОСТЬ | 10A | Реле опасности |
| П/СИДЕНЬЕ ПРАВОЕ | 30A | Ручной переключатель сиденья с электроприводом (RHD) |
| A/СУМКА ИНД. | 10A | Приборный щиток |
| T/SIG | 10A | Световой сигнал поворота |
| КЛАСТЕР | 10A | BCM (модуль управления кузовным оборудованием), комбинация приборов, датчик скорости рыскания, переключатель ESP, подогрев сидений |
| AGCS | 10A | (Запасной) |
| НАЧАЛО | 10A | Пусковое реле |
| РЕГУЛИРОВКА ПЕДАЛИ | 15A | (Запасной) |
| ECS/RR Противотуманные фары | 15A | Реле задних противотуманных фар |
| Т/КРЫШКА ОТКРЫТА | 15A | Реле крышки багажника, лючок топливного бака и выключатель крышки багажника |
| S/HTR | 15A | Переключатель подогрева сидений |
| П/СИДЕНЬЕ ЛЕВОЕ | 30A | Ручной переключатель сиденья с электроприводом |
| СПОРТИВНЫЙ РЕЖИМ | 10A | Переключатель спортивного режима, соленоид ключа |
| ЗЕРКАЛО ХТД | 10A | Блок управления кондиционером, наружное зеркало и электродвигатель складывания зеркал |
| РАЗЪЕМ ПИТАНИЯ. 1 | 15A | Аудио |
| РАЗЪЕМ ПИТАНИЯ. 2 | 15A | BCM (модуль управления кузовным оборудованием), цифровые часы, комбинация приборов, модуль управления кондиционером, плафоны освещения салона, внутреннее освещение |

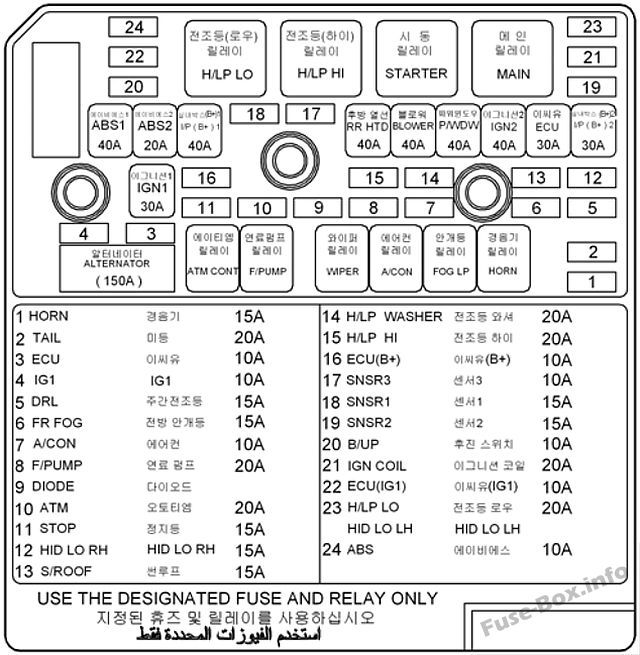

Моторного отсека

| № | ОПИСАНИЕ | Номинал, Ампер | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
|---|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | |||
| АБС.1 | 40A | Модуль управления ABS/ESC, многоцелевой контрольный разъем | |
| АБС.2 | 20A | Модуль управления ABS/ESC, многоцелевой контрольный разъем | |
| И/П Б+1 | 40A | Предохранитель 23, 24, 30, 31, 32, 33, 34, 35 | |
| RR HTD | 40A | Реле обогревателя | |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора | |
| П/ВДВ | 40A | Реле стеклоподъемника, предохранитель 16 | |
| ИГН.2 | 40A | Пусковое реле, замок зажигания (IG2, СТАРТ) | |
| ЭБУ РЛИ | 30A | Реле блока управления двигателем | |
| И/П В+2 | 30A | Разъем питания 1/2, предохранитель 21,22 | |
| ИГН.1 | 30A | Замок зажигания (ACC, IG1) | |
| ALT | 150A | Плавкая вставка (АБС.1, АБС.2, RR HTD, ВОЗДУХОДУВКА) | |
| ПРЕДОХРАНИТЕЛЬ: | |||
| 1 | HORN | 15A | Реле звукового сигнала |
| 2 | TAIL | 20A | Реле задних фонарей |
| 3 | ECU | 10A | PCM |
| 4 | IG1 | 10A | (Запасной) |
| 5 | DRL | 15A | Реле сирены, модуль управления ДХО |
| 6 | противотуманные фары | 15A | Реле передних противотуманных фар |
| 7 | А/КОН | 10A | Реле кондиционера |
| 8 | F/НАСОС | 20A | Реле топливного насоса |
| 9 | ДИОД | - | (Запасной) |
| 10 | ATM | 20A | Реле управления банкоматом |
| 11 | STOP | 15A | Выключатель стоп-сигнала |
| 12 | В/Н НЧ ПРАВ. | 15A | (Запасной) |
| 13 | S/КРЫША | 15A | Модуль управления люком |
| 14 | ШАЙБА ВД/НД | 20A | Мотор омывателя фар |
| 15 | H/LP HI | 20A | Реле фар (высокий уровень) |
| 16 | ECU | 10A | TCM |
| 17 | СНСР.3 | 10A | Реле кондиционера, реле вентилятора системы охлаждения, форсунки |
| 18 | СНСР.1 | 15A | Датчик массового расхода воздуха, Датчик положения коленвала/распредвала, Клапан управления маслом, SMATRA |
| 19 | СНСР.2 | 15A | Лямбда-зонд, реле топливного насоса |
| 20 | B/UP | 10A | Выключатель фонарей заднего хода, Генератор импульсов, Датчик скорости автомобиля |
| 21 | КАТУШКА ЗАЖИГАНИЯ | 20A | Катушки зажигания, конденсатор |
| 22 | ЭБУ (IG1) | 10A | PCM |
| 23 | H/LP LO | 20A | Реле фар (Низкий) |
| 24 | ABS | 10A | Модуль управления ABS/ESC, многоцелевой контрольный разъем |
